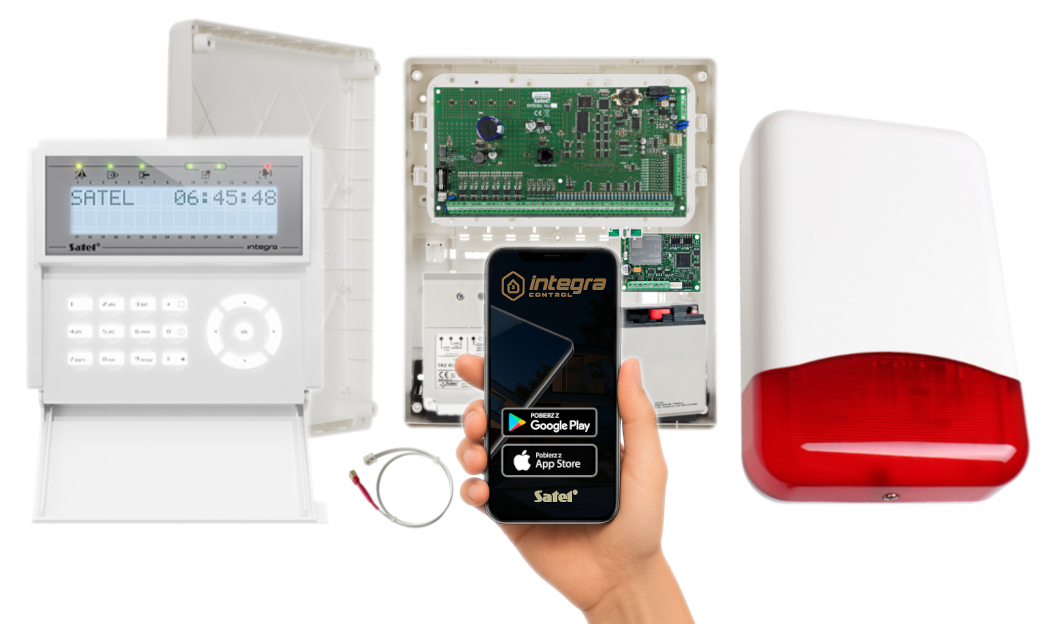

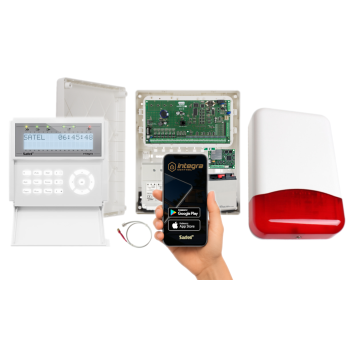

ZESTAW ALARMOWY SATEL INTEGRA 64 + INT-KLCD-W + OPU-3P + AWT682 + 17Ah + INT-GSM LTE + SYRENA TI700

Przewodowy system alarmowy oparty na Integra 64 oferuje nie tylko skuteczną ochronę, ale także funkcje automatyki budynkowej i kontroli dostępu. Dzięki możliwości rozbudowy doskonale sprawdzi się zarówno w domach jednorodzinnych, jak i w większych obiektach, elastycznie dostosowując się do różnorodnych potrzeb.
System wyposażono w moduł powiadomienia, który umożliwia zdalne sterowanie i monitorowanie za pomocą aplikacji mobilnej INTEGRA CONTROL, a także powiadamianie SMS lub CLIP.

W zestawie:


• 1x centrala alarmowa Satel INTEGRA 64 wraz z akcesoriami;
• 1x przewodowy manipulator Satel INT-KLCD-W;
• 1x moduł komunikacyjny Satel INT-GSM LTE z anteną Satel ANT-LTE-I;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700;
• 1x obudowa plastikowa natynkowa Satel OPU-3 P;
• 1x transformator Pulsar AWT682;
• 1x akumulator bezobsługowy 12V 17Ah.

❗ UWAGA ❗

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.
Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (1 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).


---



Satel INTEGRA 64 to rozbudowana centrala alarmowa, stworzona z myślą o ochronie domów, biur i obiektów komercyjnych. Umożliwia obsługę od 16 do 64 wejść i wyjść programowalnych, a także podział systemu na 32 strefy i 8 partycji, co pozwala na elastyczne dopasowanie do potrzeb użytkownika.

Centrala została wyposażona we wbudowany komunikator telefoniczny który umożliwia monitoring, powiadamianie głosowe i zdalne zarządzanie systemem. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego (wymagany moduł INT-GSM, brak w zestawie).


✅ Elastyczna rozbudowa systemu

• obsługa od 16 do 64 wejść (standardowo 16, możliwość rozbudowy za pomocą dodatkowego modułu INT-E, brak w zestawie)
• od 16 do 64 wyjść programowalnych do sterowania urządzeniami zewnętrznymi
• możliwość podziału na 32 strefy i 8 partycji

✅ Zaawansowana komunikacja

• wbudowany komunikator telefoniczny:
  • monitoring sygnałów alarmowych
  • powiadamianie głosowe
  • zdalne sterowanie

✅ Szerokie opcje obsługi

• manipulatory LCD, klawiatury strefowe
• piloty
• karty zbliżeniowe
• komputer (RS-232) lub telefon komórkowy
• aplikacja Integra Control na urządzenia mobilne (Android / iOS) - wymagany moduł INT-GSM (brak w zestawie)

✅ Automatyzacja i dostępność

• 64 niezależne timery – możliwość automatycznego sterowania systemem
• obsługa funkcji kontroli dostępu i automatyki domowej
• pamięć 5887 zdarzeń z możliwością wydruku

✅ Dodatkowe parametry techniczne

• obsługa do 192 użytkowników + 8 administratorów + 1 serwis
• port RS-232 (gniazdo RJ) do podłączenia komputera
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• możliwość aktualizacji oprogramowania (firmware) za pomocą komputera
• wbudowany zasilacz impulsowy 3A z funkcją ładowania i diagnostyki akumulatora
• obsługa opcji „brak zgłoszenia awarii serwera SATEL” (dla firmware INTEGRA 1.16 lub nowszego)



Integra Control

Dzięki niej zyskujesz możliwość:

• załączenia czuwania systemu alarmowego z dowolnego miejsca na świecie z dostępem do Internetu,
• sprawdzenia jego aktualnego statusu / stanu,
• sterowania podłączonymi do systemu urządzeniami,
• włączenia całych scenariuszy zdarzeń,
• sprawdzenia ostatnich zdarzeń odnotowanych przez centralę.

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS).


Specyfikacja techniczna (INTEGRA 64):


• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych: 64
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych: 64
• wyjścia zasilające: 2
• magistrale komunikacyjne: 1+2
• manipulatory: 8
• ekspandery: 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16
• komunikaty głosowe: 16
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 192+8
• timery: 64
• pamięć zdarzeń: 5887
• obciążalność wyjść programowalnych wysokoprądowych: 3A
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 2,5A
• obciążalność wyjścia +EX (+EX1 i +EX2): 2,5A
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 20 V AC ±15%, 50-60 Hz
• zalecany transformator 60 VA (brak w zestawie)
• pobór prądu: 149 mA (w stanie gotowości), 337 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 500/1000 mA
• wydajność prądowa zasilacza: 3A
• napięcie wyjściowe zasilacza: 10,5…14V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga: 341 g



---


Przewodowy manipulator Satel INT-KLCD-W został zaprojektowany, aby zapewnić łatwą i wygodną obsługę systemów alarmowych serii INTEGRA. Urządzenie jest wyposażone w czytelny wyświetlacz LCD z białym podświetleniem, który wyświetla komunikaty tekstowe, ułatwiając korzystanie z różnorodnych funkcji systemu – nawet tych bardziej zaawansowanych. Dzięki temu każdy użytkownik, niezależnie od doświadczenia z systemami alarmowymi, może intuicyjnie zarządzać ochroną swojego domu, biura czy innego obiektu.

Manipulator wyróżnia się prostotą obsługi oraz solidnym, nowoczesnym designem, który dobrze komponuje się w każdym wnętrzu, zarówno nowoczesnym, jak i bardziej klasycznym. Wytrzymałe przyciski zapewniają płynność obsługi, a dobrze widoczny wyświetlacz umożliwia szybkie odczytywanie komunikatów, co skraca czas potrzebny na konfigurację i obsługę systemu.

Dzięki manipulatorowi Satel INT-KLCD-W codzienna kontrola nad bezpieczeństwem staje się bardziej komfortowa, a dostęp do funkcji alarmowych jest intuicyjny i dostosowany do indywidualnych potrzeb użytkownika.

Cechy produktu (INT-KLCD-W):


• podświetlenie klawiatury i wyświetlacza w kolorze białym
• ​diody LED informujące o stanie systemu
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• 2 wejścia
• sygnalizacja utraty łączności z centralą
• łącze RS-232 do współpracy z programem GUARDX

Specyfikacja techniczne (INT-KLCD-W):


• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 33 mA (w stanie gotowości), 151 mA (max.)
• wymiary obudowy: 140 x 126 x 26 mm
• waga: 231 g



---



Moduł komunikacyjny Satel INT-GSM LTE to rozwiązanie, które umożliwia centralom alarmowym INTEGRA i INTEGRA Plus niezawodną komunikację za pośrednictwem sieci 2G, 3G lub 4G. Urządzenie zapewnia stabilną transmisję danych, wysokie bezpieczeństwo dzięki szyfrowaniu AES-192 oraz zdalne sterowanie i powiadamianie użytkowników.


Monitorowanie zdarzeń

• wysyłanie sygnałów do 2 stacji monitorujących (np. firm ochroniarskich) poprzez transmisję danych komórkowych i SMS
• możliwość ustalenia priorytetów dla poszczególnych kanałów transmisji
• automatyczne generowanie powiadomień na podstawie rejestru zdarzeń centrali

Powiadamianie użytkowników

• wysyłanie wiadomości SMS lub monitów za pomocą usługi CLIP (do 16 numerów)
• w przypadku współpracy z INTEGRA Plus: możliwość wysyłania e-maili (do 16 adresów)
• obsługa powiadomień PUSH przez aplikację mobilną INTEGRA CONTROL

Zdalna obsługa systemu

• aplikacja mobilna INTEGRA CONTROL (przez GPRS)
• wiadomości SMS
• bezkosztowa usługa CLIP
• oprogramowanie DLOADX (zdalna konfiguracja)
• program GUARDX (administracja systemem przez GPRS)

Komunikacja GSM z 2 kartami SIM

• obsługa 2 kart SIM jednocześnie
• niezawodna transmisja GPRS zabezpieczona szyfrowaniem AES-192

Zdalna konfiguracja i zarządzanie systemem

• sterowanie przez aplikację mobilną (GPRS)
• zarządzanie systemem przez SMS, CLIP, DLOADX i GUARDX
• bezprzewodowa łączność centrali z komputerem
• możliwość konfiguracji i nadzoru systemu na odległość poprzez usługę zestawiania połączeń SATEL

Współpraca z modułem ETHM-1 Plus

• możliwość połączenia z modułem Ethernet ETHM-1 Plus (brak w zestawie) za pomocą RS-485
• domyślnie sieć komórkowa jako zapasowy kanał transmisji dla sieci Ethernet
• obsługa dwutorowego monitoringu (Dual Path Reporting) zgodnego z normą EN 50136
• konfigurowalna kolejność priorytetów torów monitorowania zdarzeń: Ethernet, dane komórkowe, SMS

Połączenie z centralą alarmową możliwe jest na 2 sposoby:

1. bezpośrednio do magistrali manipulatorów i przez port RS-232

2. za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485

Specyfikacja techniczna (INT-GSM LTE):


• współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.19 lub wyższej)
• obsługa 2 kart SIM
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• powiadamianie: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
• zdalne sterowanie: SMS, CLIP, aplikacja mobilna
• monitoring: dane komórkowe (TCP/UDP), wiadomości SMS
• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.07 lub wyższej):
  • Dual Path Reporting, zgodny z EN 50136
  • zapasowy tor łączności
• możliwość korzystania z usługi zestawiania połączeń SATEL
• obsługa systemu z aplikacji mobilnej INTEGRA CONTROL
  • Android (w wersji 4.2.7 lub wyższej)
  • iOS (w wersji 5.0 lub wyższej)
• programowanie central za pomocą DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• sterowanie systemem alarmowym przy użyciu GUARDX - połączenie zdalne
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)
• zdalna aktualizacja oprogramowania modułu przez UpServ
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 110 mA (w stanie gotowości), 450 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 44 g



---



Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):


• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

W zestawie:


• centrala Satel INTEGRA 64 - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• przewodowy manipulator Satel INT-KLCD-W - 1 szt;
• moduł komunikacyjny Satel INT-GSM LTE z anteną Satel ANT-LTE-I - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• obudowa plastikowa natynkowa Satel OPU-3 P – 1 szt;
• transformator Pulsar AWT682 - 1 szt;
• akumulator bezobsługowy 12V 17Ah;
• instrukcja skrócona (pełne są do pobrania ze strony producenta centrali).

❗ Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie), zdalnie (GPRS) - wymagany moduł GSM / Ethernet, oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
