ZESTAW ALARMOWY SATEL CA-5 KPL LED-S 4x AQUA PLUS

Przewodowy system alarmowy oparty na centrali Satel CA-5 może służyć do ochrony małych obiektów, takich jak np.: kioski, butiki, domki letniskowe, mieszkania, ogrzewane garaże czy warsztaty.

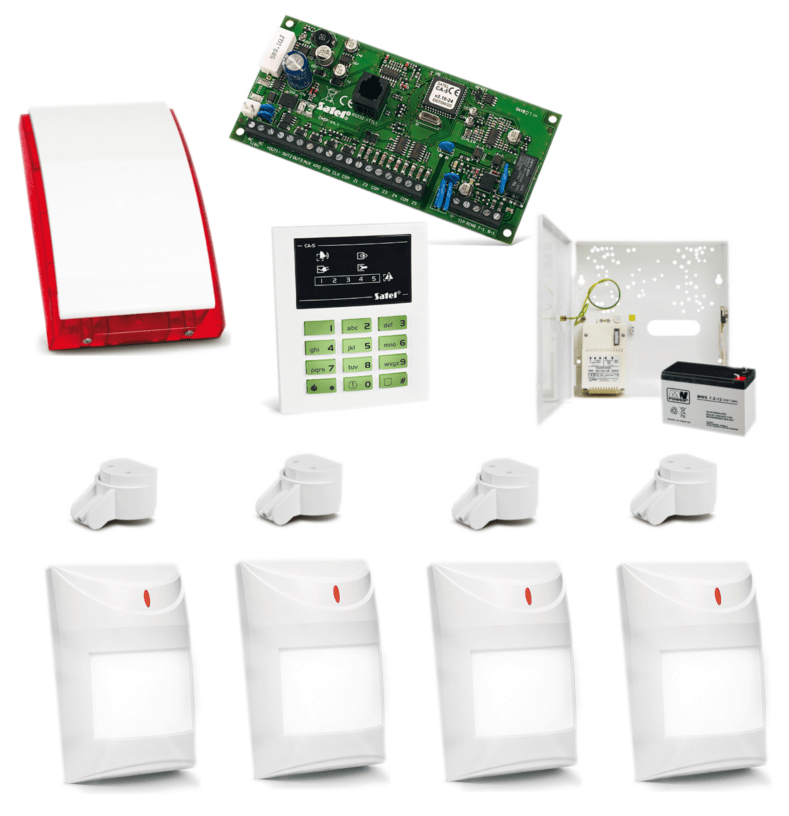

W zestawie:


• 1x centrala alarmowa Satel CA-5 wraz z akcesoriami;
• 4x czujka przewodowa, wewnętrzna Satel Aqua Plus;
• 4x uchwyt montażowy do czujek;
• 1x przewodowy manipulator Satel CA-5 KLED-S;
• 1x zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R;
• 1x obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA;
• 1x akumulator bezobsługowy 12V 7Ah.



---

Centrala Satel CA-5 przeznaczona jest do ochrony małych obiektów, które nie wymagają opcji rozbudowy systemu w przyszłości ani korzystania z funkcji komunikacyjnych. Oferuje ona możliwość współpracy z zewnętrznymi modułami komunikacyjnymi GSM/GPRS.

Cechy produktu (CA-5):


• 5 wejść:
  - wybór konfiguracji: NO, NC, EOL, 2EOL/NO i 2EOL/NC
  - wybór typów reakcji
• 3 wyjścia (w tym 2 programowalne)
• port RS-232 (TTL) - gniazdo RJ
• komunikator telefoniczny
• sterowanie systemem: manipulator LCD lub LED
• programowanie ustawień centrali:
  - lokalnie (manipulator LCD/LED lub komputer podłączony do portu RS-232)
  - zdalnie (komputer łączący się za pomocą modemu)
• hasła:
  - 1 hasło administratora
  - do 5 haseł pozostałych użytkowników
  - 1 hasło serwisowe
  - możliwość ograniczania zakresu uprawnień dla niektórych haseł
• pamięć zdarzeń (możliwość zapamiętania do 255 zdarzeń)
• monitoring w formacie Contact ID i w kilkunastu innych formatach: 2 numery stacji monitorującej
• zaawansowana analiza sygnału centrali telefonicznej:
  - rozpoznawanie sygnałów telefonicznych zgodnych z normą TBR 21
  - inteligentne ponawianie próby transmisji danych
  - programowalny algorytm postępowania centrali
• modem wewnętrzny 300 bps
• automatyczna diagnostyka podstawowych elementów systemu
• zasilacz impulsowy

Specyfikacja techniczna (CA-5):


• napięcie zasilania płyty głównej: 18 V AC ± 10% 50 Hz
• nominalne napięcie zasilacza: 12 V DC
• pobór prądu przez płytę główną: 80 mA
• liczba wejść programowalnych: 5
• liczba wyjść programowalnych: 2
• obciążalność wyjścia alarmowego OUT1: 1,1 A
• obciążalność wyjść OUT2 i OUT3: 50 mA
• obciążalność wyjść zasilających AUX i KPD: 350 mA
• całkowita wydajność zasilacza: 1,2 A
• zasilanie rezerwowe (zalecane) akumulator: 12 V / 7 Ah
• prąd ładowania akumulatora: 350 mA
• napięcie odcięcia akumulatora: 9,5 V ±0,3 V
• zabezpieczenie akumulatora: 2,5 A
• temperatura pracy:  -10 st. C … +55 st. C
• wymiary płyty głównej: 147 x 70 mm
• waga płyty głównej: 150 g



---

  Przewodowy manipulator Satel CA-5 KLED-S służy do codziennej obsługi systemów bazujących na centrali CA-5. Jest to urządzenie o niewielkich wymiarach, w którym stan systemu alarmowego jest precyzyjnie określany poprzez wskazania diod LED. Jednoznacznie informują one użytkownika o wykonanej czynności, przez co pozwalają uniknąć błędów w obsłudze. Wystąpienie zdefiniowanych zdarzeń może być także sygnalizowane akustycznie. Dodatkowo, na klawiaturze manipulatora umieszczono odpowiednio oznaczone przyciski, przy użyciu których można bezpośrednio wywołać 3 alarmy: NAPAD, POŻAR i POMOC. Zielone podświetlenie przycisków zapewnia wygodne użytkowanie nawet w miejscach o słabym oświetleniu.

Cechy produktu (KLED-S):


• diody LED informujące o stanie wejść i systemu
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Specyfikacja techniczna (KLED-S):


• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania 12V DC
• pobór prądu w stanie gotowości 15 mA
• wymiary obudowy: 80 x 95 x 20 mm
• waga: 76 g



---





Wewnętrzna, cyfrowa pasywna czujka podczerwieni Satel AQUA Plus posiada podwójny pyroelement i cyfrowy algorytm detekcji ruchu. Dzięki zastosowaniu dwutorowej analizy sygnału z pyroelementu (wartościowej i ilościowej) oraz funkcji kompensacji temperatury urządzenie charakteryzuje się niezawodną pracą w szerokim zakresie temperatur otoczenia, dużą czułością i wysoką odpornością na zakłócenia.
Możliwość wymiany zastosowanej soczewki Fresnela oraz regulacja czułości umożliwiają dostosowanie charakterystyki pracy urządzenia do wymagań użytkownika i chronionego obiektu. Czujka ma wbudowaną funkcję prealarmu oraz styk sabotażowy. Płytka elektroniki urządzenia wyposażona jest w rezystory parametryczne, co ułatwia instalację i podłączenie do systemu alarmowego.
Czujka nie posiada opcji ignorowania zwierząt domowych.

Cechy produktu (Aqua Plus):


• wbudowane rezystory parametryczne
• zasięg detekcji: 9x9 m
• cyfrowy algorytm detekcji
• regulacja czułości
• wymienne soczewki Fresnela
• funkcja prealarmu

Zasięg działania czujki:

Specyfikacja techniczna (AQUA PLUS):


• rezystory parametryczne: 2 x 1,1 kΩ
• dopuszczalne obciążenie styków przekaźnika (rezystancyjne): 40 mA / 16V DC
• wykrywalna prędkość ruchu: 0,3...3 m/s
• czas sygnalizacji alarmu: 2 s
• zalecana wysokość montażu: 2,4 m
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -30°C ...+55°C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu przez czujkę: 7,5 mA (stan gotowości) 8,5 mA (max.)
• wymiary: 63 x 96 x 49 mm
• waga: 90 g



---



Zewnętrzny optyczno-akustyczny sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Cechy produktu:


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem

Specyfikacja techniczna:


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

---



Obudowa natynkowa Pulsar AWO000 to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-1. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Cechy produktu (AWO000):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna - AWO000:


• miejsce na akumulator: 7Ah/12V
• transformator TRP 20VA/16V/18V, w obudowie PC/ABS
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 250 x 250 x 80+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 255 x 255 mm [+/-2 mm]
• waga netto: 2 kg



Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala Satel CA-5 - 1 szt;
• akcesoria do centrali (kołki montażowe, rezystory, przewód do akumulatora);
• czujka przewodowa, wewnętrzna Satel Aqua Plus - 4 szt;
• uchwyt montażowy do czujek - 4 szt;
• przewodowy manipulator Satel CA-5 KLED-S – 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Satel SP-4001 R – 1 szt;
• obudowa natynkowa Pulsar AWO000 z transformatorem TRP 20VA – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

* Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOAD10 (wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).
