ZESTAW ALARMOWY DSC PC1832 LCD 8 CZUJEK BOSCH

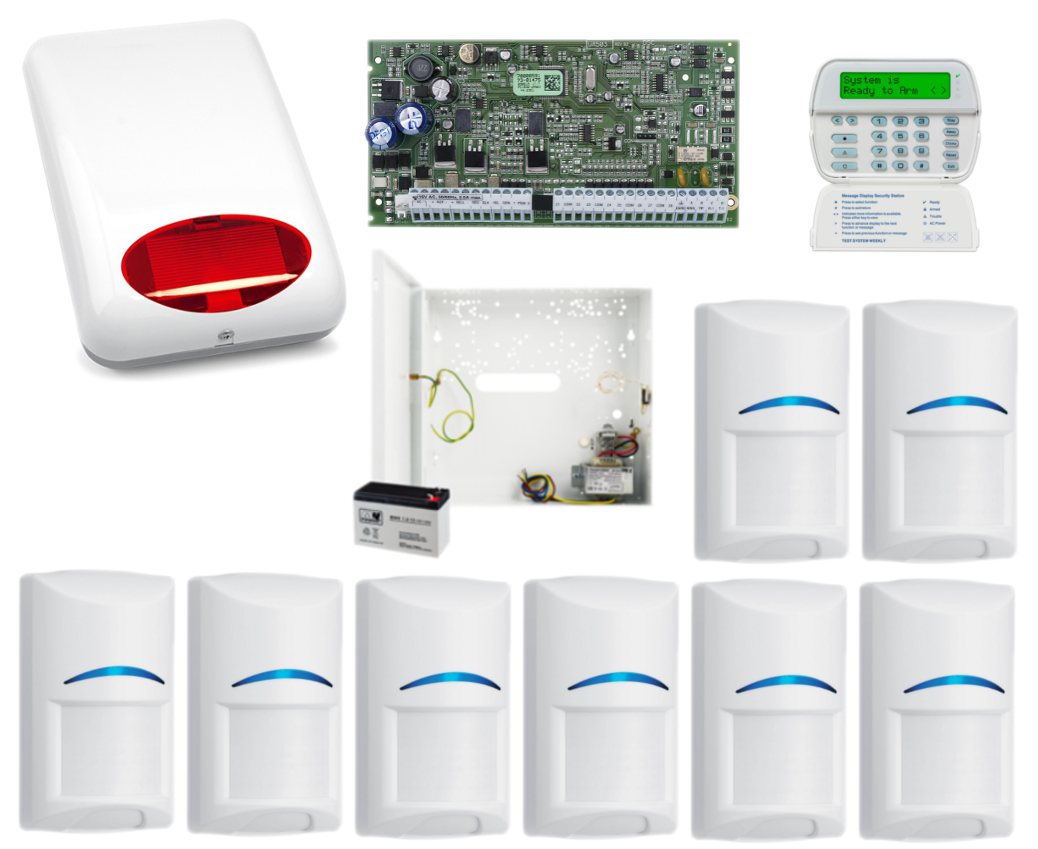

Przewodowy system alarmowy oparty na centrali DSC przeznaczony jest do ochrony małych i średniej wielkości obiektów takich, jak np. domy jednorodzinne, mieszkania, sklepy czy biura. Zestaw zawiera:


• 1x centrala alarmowa DSC PC1832;
• 1x przewodowy manipulator LCD DSC PK5500;
• 8x przewodowa wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-W12;
• 1x zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Satel SPL-5010 R;
• 1x obudowa natynkowa metalowa Pulsar AWO220EI z transformatorem 40 VA;
• 1x akumulator 12V 7Ah - 1 szt.



---



Centrala alarmowa DSC PC1832 komunikuje się z modułami i klawiaturami przy użyciu 4-przewodowej magistrali KEYBUS. Podstawowa 8-liniowa konfiguracja może być rozszerzona przewodowo do 32 linii przy użyciu modułów PC5108 (brak w zestawie) oraz linii klawiaturowych. Rozbudowa może być także realizowana przy pomocy czujek bezprzewodowych (nadzorowanych przez odbiornik bezprzewodowy RF5132 - brak w zestawie, lub klawiaturę serii RFK55XX (z wbudowanym odbiornikiem radiowym). System może zostać podzielony na 4 niezależne podsystemy i posiada rejestr 500 zdarzeń.
Wbudowany dialer telefoniczny umożliwia komunikowanie się centrali ze stacją monitorowania w formatach impulsowych oraz automatycznych Contact ID i SIA FSK. Istnieje także możliwość wykorzystania formatów transmisji takich jak: „Powiadomienie osobiste” lub „Linia prywatna” umożliwiających komunikowanie się centrali bezpośrednio z numerem telefonu użytkownika. Przy użyciu modułów serii T-Link istnieje możliwość nadzoru i komunikacji z centralą poprzez sieć TCP/IP i Internet.
Do programowania oraz sterowania systemem mogą być używane wszystkie klawiatury starej serii Power oraz nowa seria klawiatur PK55XX i RFK55XX. W systemie może być podłączonych do 8 klawiatur. Każda z serii PK/RFK posiada możliwość zaprogramowania dodatkowego zacisku wejścia/wyjścia do pracy jako linia dozorowa, wyjście programowalne, lub czujnik niskiej temperatury. Do systemu można podłączyć także dodatkowe moduły.
Centrala przeznaczona jest do stosowania w domach jednorodzinnych, mieszkaniach, sklepach i biurach.

Systemy alarmowe stworzone na bazie PC1832 mogą zostać rozbudowane za pomocą klawiatur:


• PK5500 - klawiatura z wyświetlaczem LCD,
• PTK5507 – klawiatura z dotykowym wyświetlaczem LCD 7"

Do systemu można podłączyć także dodatkowe moduły:


• PC5108 – moduł rozszerzenia o 8 linii dozorowych
• PC5204 – zawiera zasilacz systemowy 12V o obciążalności 1A i 4 programowalne wyjścia napięciowe PGM
• PC5200 - moduł zasilacza 1 A bez wyjść programowalnych
• PC5208 - moduł 8 programowalnych wyjść tranzystorowych PGM o małej obciążalności prądowej
• PC5400- moduł drukarkowy
• PC5401 – moduł interfejsu szeregowego
• PC5132 – moduł odbiornika radiowego (częstotliwość pracy: 433,92 Mhz)
• WS4920 – bezprzewodowy retransmiter sygnału (częstotliwość pracy: 433,92 Mhz

Specyfikacja techniczna (PC1832):


• ilość linii dozorowych na płycie: 8
• maksymalna liczba linii przewodowych: 32
• maksymalna liczba linii bezprzewodowych: 16
• ilość kodów użytkownika: 71
• ilość podsystemów: 4
• linie klawiaturowe w systemie: Tak
• maksymalna liczba klawiatur: 8
• maksymalna liczba odbiorników radiowych: 1
• klawiatury bezprzewodowe: nie
• wyjścia programowalne (PGM) na płycie: 2
• maksymalna ilość wyjść PGM: 14 (przy zastosowaniu modułów 1xPC5208 i 1xPC5204
• pojemność rejestru zdarzeń: 500
• nadzór linii telefonicznej: tak
• wyjście sygnalizacji BELL: 12V / 700 mA
• stopień zabezpieczenia: GRADE II
• współpraca z komunikatorami alarmowymi IP: tak
• współpraca z komunikatorami alarmowymi GSM/GPRS: tak
• licznik impulsów: tak
• wskaźnik LED: tak
• opcjonalne soczewki: tak
• dodatkowe wejście NC: tak
• łącze PC-Link: tak
• możliwość zdalnego sterowania przez sieć GSM/GPRS lub IP: tak
• szablony programowania: tak
• obsługa programu DVS do wizualizacji central alarmowych: tak
• wymagany akumulator: 7 Ah /18 Ah
• zasilanie: 16V AC
• pobór prądu: 85 mA
• temperatura pracy: -10st. C ... + 55 st. C
• wilgotność: do 93% bez kondensacji



---

Klawiatura DSC PK5500 posiada kolorowy wyświetlacz LCD. Współpracuje z centralą alarmową serii Power: PC1864.

Specyfikacja techniczna (PK5500):


• wyświetlacz: LCD
• kolor wyświetlacza: zielony
• regulacja jasności wyświetlacza: tak
• regulacja głośności brzęczyka klawiatury: tak
• funkcja wielotonowego gongu: tak
• ilość obsługiwanych linii: 64
• ilość obsługiwanych podsystemów: 8
• liczba przycisków funkcyjnych: 5
• wielkość przycisków: standardowe
• oddzielne przyciski funkcyjne: tak
• oddzielne przyciski alarmowe: tak
• dioda zasilania AC: tak
• czujnik niskiej temperatury: tak
• linia klawiaturowa: nie (w zależności od konfiguracji)
• możliwość konfiguracji linii klawiaturowej jako DEOL: tak
• wyjście PGM: tak (w zależności od konfiguracji)
• zintegrowany moduł odbiornika radiowego: nie
• czytnik breloków zbliżeniowych: nie
• podwójne zabezpieczenie sabotażowe: tak
• zasilanie: 12V DC
• pobór prądu: 125 mA
• temperatura pracy: -10 st. C ... + 55 st. C
• wilgotność: do 93% bez kondensacji



---


Przewodowa, wewnętrzna czujka ruchu PIR Bosch Gen2 ISC-BPR2-W12 wykorzystuje 2 soczewki Fresnela zapewniające ostry obraz w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów. Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym, a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie 3 dodatkowych stref kontrolowanych. Udoskonalone parametry monitorowania strefy bezpośrednio pod urządzeniem oraz obszaru monitorowania rzędu 12 m x 12 m pozwoliły na uzyskanie zasięgu na całej powierzchni.
Dodatkową zaletą czujnika jest usytuowana w tylnej części obudowy poziomica pozwalająca na precyzyjne ustawienie czujnika. Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu. Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.
Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej z osłoną ochronną zapobiegającą uszkodzeniom w trakcie montażu. Dzięki temu na działanie czujki nie mają wpływu również cyrkulacja powietrza i owady. Czujka samodzielnie dostosowuje swoją czułość, dzięki czemu może identyfikować intruzów przy praktycznie dowolnych temperaturach.
Czujka nie posiada opcji odporności na zwierzęta domowe.

Cechy produktu (ISC-BPR2-W12):


• dynamiczna kompensacja temperaturowa - znakomita skuteczność wykrywania w dowolnych warunkach
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• analiza pierwszego kroku (FSP)
• funkcje testowe
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji - skrócony czas instalacji i mniejsza ilość fałszywych alarmów
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• mikroprocesorowe przetwarzanie sygnału

Specyfikacja techniczna (ISC-BPR2-W12):


• rodzaj optyki: Fresnel
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---


Przewodowy, optyczno-akustyczny sygnalizator Satel SPL-5010 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany.
Sygnalizator może być dodatkowo wyposażony w czujnik SPL-TO (brak w zestawie) chroniący przed wygłuszeniem sygnalizatora poprzez zalanie przetwornika piezoelektrycznego pianką montażową. Jako wyposażenie opcjonalne dostępna jest też wewnętrzna osłona z blachy ocynkowanej, która zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do& montażu na zewnątrz budynków. Obudowa wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Cechy produktu (SPL-5010 R):



• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa (opcjonalnie)
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem; opcjonalnie przed wytłumieniem sygnalizatora poprzez zalanie pianką montażową (SPL-TO)
• dostępny także w kolorze pomarańczowym (SPL-5010 O) oraz niebieskim (SPL-5010 BL)

Specyfikacja techniczna (SPL-5010 R):


• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 34 mA (sygnalizacja optyczna), 200 mA (sygnalizacja akustyczna)
• wymiary: 298 x 197 x 72 mm
• waga: 670 g



---


Obudowa Pulsar AWO220EI to element systemów SSWiN, KD, itp. Przeznaczona jest do montażu (w zależności od modelu):


• płyty centrali alarmowej i opcjonalnie dodatkowych modułów,
• kontrolera systemu KD i modułów dodatkowych,
• nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego,
• innych dedykowanych urządzeń.

Obudowa ta stanowi zamiennik Satel OMI-2. Różnica polega na zastosowanej normie i zabezpieczeniu antysabotażowym, sposobie zamykania obudowy, dystansie od ściany.

AWO - spełniają wymagania normy EN60950-1:2007, posiada pojedyncze zabezpieczenie antysabotażowe (otwarcie).
OMI - spełniają wymagania normy EN50131 Grade 3, posiadają podwójne zabezpieczenie antysabotażowe (otwarcie, oderwanie), otwieranie obudowy typ "C", większy dystans od ściany niż AWO.

Obudowa jest przystosowana do montażu na powierzchni płaskiej w pozycji pionowej.

Cechy produktu (AWO220EI):


• zastosowanie: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• zabezpieczenie antysabotażowe: tamper - otwarcie obudowy
• uwagi: obudowa natynkowa, z transformatorem, zamykanie – skręcana x4, dystans od ściany 8mm
• zastosowanie wewnętrzne

Specyfikacja techniczna (AWO220EI):


• miejsce na akumulator: 17Ah/12V
• transformator EI 40VA/16V/18V
• obciążalność wyjścia TAMPER max.: 500 mA @50V DC
• wykonanie: blacha DC01, gr. 0,7 mm zabezpieczenie antykorozyjne kolor RAL 9003
• stopień ochrony: IP20
• temperatura pracy: -10 st. C ... +40 st. C
• wilgotność względna: 90% RH max.
• napięcie zasilania: 230V AC / 50Hz
• wymiary zewnętrzne obudowy: 320 x 305 x 90+8 mm [+/-2 mm]
• wymiary zewnętrzne czołówki: 325 x 310 mm [+/-2 mm]
• waga netto: 3 kg

Akumulator bezobsługowy 12V 7Ah:


• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.), wysokość całkowita: 100mm
• waga 2,0 kg

W zestawie:


• centrala alarmowa DSC PC1832 - 1 szt;
• akcesoria dodatkowe do centrali (kołki dystansowe, rezystory parametryczne, kable do podłączenia akumulatora);
• przewodowy manipulator LCD DSC PK5500 - 1 szt;
• przewodowa wewnętrzna czujka ruchu Bosch Gen2 ISC-BPR2-W12 - 8 szt;
• zewnętrzny, przewodowy sygnalizator optyczno-akustyczny Satel SPL-5010 R - 1 szt;
• obudowa natynkowa metalowa Pulsar AWO220EI z transformatorem 40 VA - 1 szt;
• akumulator 12V 7Ah - 1 szt;
• instrukcja.

* Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), a także dedykowane B335 (ścienny) i B338 (sufitowy).

** Do programowania oraz sterowania systemem mogą być używane wszystkie klawiatury starej serii Power oraz nowa seria klawiatur PK55XX i RFK55XX.
