Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ PoE DO 4 KAMER IP PULSAR POE044816 48V/4x0.4A
alt
ZASILACZ PoE DO 4 KAMER IP PULSAR POE044816 48V/4x0.4AZASILACZ PoE DO 4 KAMER IP PULSAR POE044816 48V/4x0.4A
ZASILACZ PoE DO 4 KAMER IP PULSAR POE044816 48V/4x0.4A
ZASILACZ PoE DO 4 KAMER IP PULSAR POE044816 48V/4x0.4A

ZASILACZ PoE DO 4 KAMER IP PULSAR POE044816 48V/4x0.4A

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13148

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 86,10 zł

Cena netto: 70,00 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz PoE Pulsar POE044816 przeznaczony jest do zasilania max. 4 kamer IP wymagających stabilizowanego napięcia 48V DC. Zakres regulacji napięcia wyjściowego regulowany jest potencjometrem w zakresie 46V÷52V DC. Zasilanie do kamer dostarczane jest przy pomocy okablowania sieciowego z wykorzystaniem pary 4/5 (+) i 7/8 (-), które zgodnie ze standardem sieci Ethernet nie są wykorzystywane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).

Zasilacz posiada 4 wyjścia zabezpieczone niezależnie bezpiecznikami topikowymi lub polimerowymi PTC. Awaria (zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC i odłączenie obwodu od zasilania DC (+U). Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo, w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LFPS oraz następuje przełączenie styków przekaźnika.

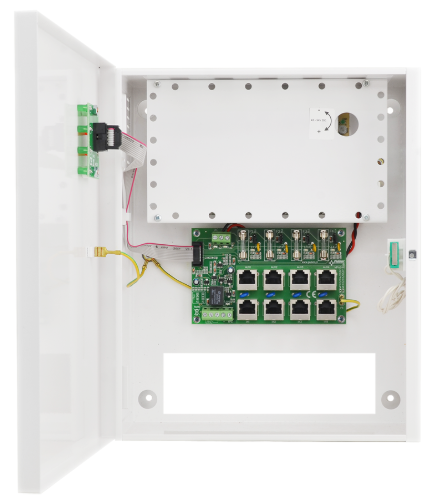

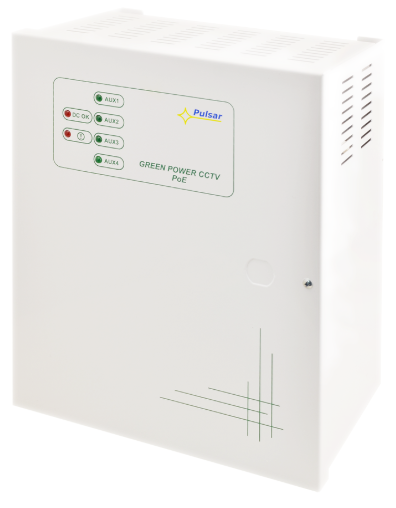

Zasilacz umieszczony jest w obudowie metalowej z panelem sygnalizacyjnym wyposażonej w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki). Posiada też zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe.

Uwaga!
Zasilacz nie może być wykorzystany w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych!

Cechy zasilacza:

  • wysoka sprawność: 89%
  • przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s
  • 4 wyjścia zabezpieczone bezpiecznikami 0,5A
  • możliwość wyboru bezpiecznika za pomocą zworki: topikowy lub polimerowy PTC
  • kontrola obecności napięcia na wyjściach AUX1 ÷ AUX4
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • nadnapięciowe OVP
    • przeciążeniowe OLP
    • antysabotażowe
    • przepięciowe
  • wyjścia techniczne: FPS – sygnalizacja zadziałania bezpiecznika wyjściowego (typu OC i przekaźnikowe)
  • obudowa natynkowa, zamykanie – skręcana (możliwość montażu zamka)
  • blacha montażowa do zamontowania przełącznika sieciowego – Ethernet Switch/Hub
  • wyjście zasilania: 4x 0,4A / 48V DC – RJ45 do 4 kamer IP
  • regulacja napięcia wyjściowego: 46V÷52V DC
  • uniwersalny zakres napięcia zasilania: 88÷264V AC

Schemat blokowy:
alt
Specyfikacja techniczna:
alt
  • moc zasilacza: 76.8W max.
  • sprawność: 89%
  • napięcie wyjściowe: 48V DC
  • prąd wyjściowy: 4x 0,4A
  • zakres regulacji napięcia wyjściowego: 46÷52V DC
  • napięcie tętnienia: 200 mV p-p max.
  • zabezpieczenie przeciwzwarciowe SCP:
    • MODUŁ PoE: 4x F 0,5A lub 4x PTC 0,5A (wybierane zworką)
    • MODUŁ ZASILACZA: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przepięciowe: 4x warystor
  • zabezpieczenie nadnapięciowe OVP: 55,2÷64,8V DC
  • zabezpieczenie antysabotażowe - TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.)
  • optyczna sygnalizacja pracy: diody LED
  • wyjście techniczne FPS - sygnalizujące zadziałanie bezpiecznika wyjściowego:
    • typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom H (hi-Z), (powrót automatyczny po powrocie prawidłowej pracy)
    • typu przekaźnikowego: 1A@ 30VDC/50VAC, czas opóźnienia zadziałania: ok. 10s
  • bezpieczniki F1 ÷ F4: F 0,5A lub PTC 0,5A
  • stopień ochrony: IP20
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • obudowa: blacha stalowa DC01, 1,0mm, RAL 9003
  • zamykanie: wkręt walcowy (z czoła) możliwość montażu zamka
  • dystans od podłoża montażowego w celu prowadzenia okablowania: 15 mm
  • złącza:
    • zasilacz impulsowy: Φ0,4-2,5 (AWG 26-10)
    • moduł PoE: Φ0,5-2,1 (AWG 24-12)
    • wejścia IN1 ÷ IN4: RJ45 8P8C, ekranowane
    • wyjścia AUX1 ÷ 4: RJ45 8P8C, ekranowane
    • wyjście TAMPER: Φ0,8
  • napięcie zasilania: 88÷264V AC
  • pobór prądu: 1,2A@230V AC typ.
  • wymiary: 230 x 281 x 116 mm
  • waga (netto): 2,99 kg

W zestawie:

  • zasilacz PoE Pulsar POE044816 - 1 szt;
  • instrukcja.
