Strona główna » PRODUKTY ARCHIWALNE » ZASILACZ PoE DO 4 KAMER IP PULSAR POE044812B 54V/4x0.3A/4x7Ah
alt

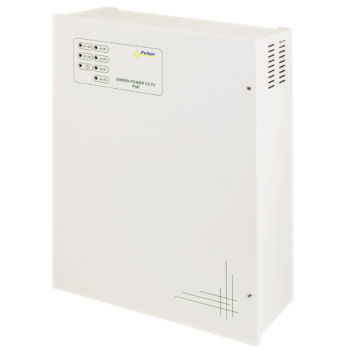

ZASILACZ PoE DO 4 KAMER IP PULSAR POE044812B 54V/4x0.3A/4x7AhZASILACZ PoE DO 4 KAMER IP PULSAR POE044812B 54V/4x0.3A/4x7Ah
ZASILACZ PoE DO 4 KAMER IP PULSAR POE044812B 54V/4x0.3A/4x7Ah
ZASILACZ PoE DO 4 KAMER IP PULSAR POE044812B 54V/4x0.3A/4x7Ah

ZASILACZ PoE DO 4 KAMER IP PULSAR POE044812B 54V/4x0.3A/4x7Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13150

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 126,69 zł

Cena netto: 103,00 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz PoE Pulsar POE044812B przeznaczony jest do zasilania max. 4 kamer IP wymagających stabilizowanego napięcia 48V DC. Zasilacz dostarcza napięcia 54V DC o wydajności prądowej: I=4x0,25A+0,3A ładowanie akumulatora:

  • w czasie normalnej eksploatacji suma prądów pobieranych przez odbiorniki nie może przekroczyć I=4x 0,25A,
  • maksymalny prąd ładowania akumulatora wynosi 0,3A.

Sumaryczny prąd odbiorników + akumulator wynosi max. 1,2A (72W).

Zasilanie do kamer dostarczane jest przy pomocy okablowania sieciowego z wykorzystaniem pary 4/5 (+) i 7/8 (-), które zgodnie ze standardem sieci Ethernet nie są wykorzystywane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).

Zasilacz posiada 4 wyjścia zabezpieczone niezależnie bezpiecznikami topikowymi lub polimerowymi PTC. Awaria (zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego lub zadziałanie bezpiecznika PTC i odłączenie obwodu od zasilania DC (+U). Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo, w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda LFPS oraz następuje przełączenie styków przekaźnika.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania (9h 43 min) podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatorów o pojemności 7Ah (brak w zestawie).

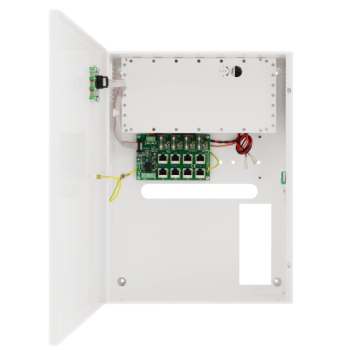

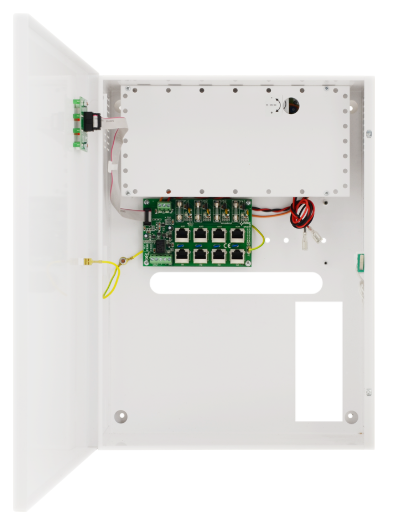

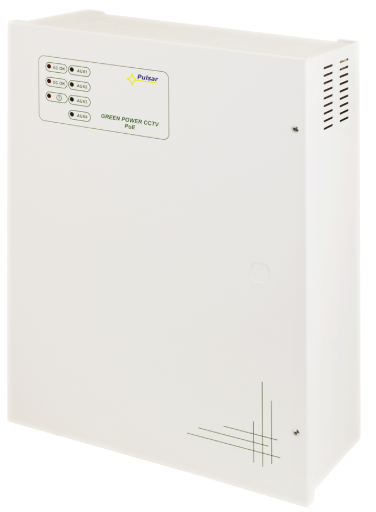

Zasilacz umieszczony jest w obudowie metalowej z panelem sygnalizacyjnym wyposażonej w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki) oraz miejscem na akumulator 4x 7Ah/12V. Posiada też zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe.

Uwaga!
Zasilacz nie może być wykorzystany w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych!

Cechy zasilacza:

  • wysoka sprawność: 88%
  • przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • kontrola obecności napięcia na wyjściach AUX1 ÷ AUX4
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • nadnapięciowe OVP
    • przeciążeniowe OLP
    • antysabotażowe
    • przepięciowe
  • wyjścia techniczne: FPS – sygnalizacja zadziałania bezpiecznika wyjściowego (typu OC i przekaźnikowe)
  • orientacyjny czas podtrzymania: 9h 43min
  • obudowa natynkowa, zamykanie – skręcana (możliwość montażu zamka)
  • blacha montażowa do zamontowania przełącznika sieciowego – Ethernet Switch/Hub
  • prąd ładowania akumulatora: 0,3A
  • wyjście zasilania: 4x 0,25A / 54V DC – RJ45 do 4 kamer IP
  • uniwersalny zakres napięcia zasilania: 176÷264VAC

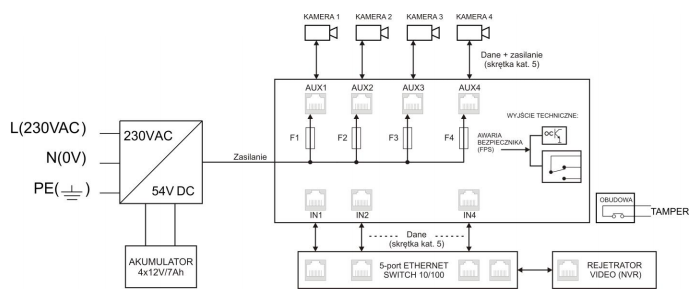

Schemat blokowy:
alt

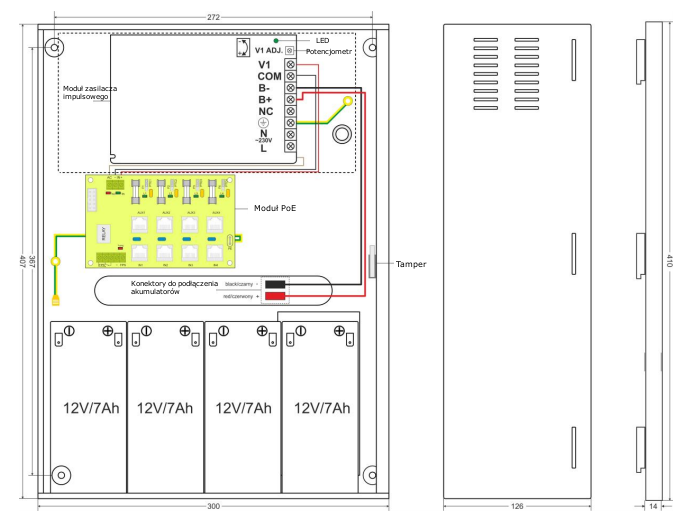

Specyfikacja techniczna:

alt
  • moc zasilacza: 70W max.
  • sprawność: 88%
  • napięcie wyjściowe: 44V÷ 54V DC (praca buforowa); 38V÷ 54V DC (praca bateryjna)
  • prąd wyjściowy tAMB<30°C: 4x 0,25A
  • prąd wyjściowy tAMB=40°C: 4x 0,2A
  • zakres regulacji napięcia wyjściowego: 48÷55V DC
  • napięcie tętnienia: 150 mV p-p max.
  • pobór prądu przez układy zasilacza: 65 mA
  • prąd ładowania akumulatora: 0,3A / 4x 7Ah
  • orientacyjny czas podtrzymania: 9h 43 min
  • zabezpieczenie przeciwzwarciowe SCP:
    • MODUŁ PoE: 4x F 0,5A lub 4x PTC 0,5A (wybierane zworką)
    • MODUŁ ZASILACZA: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przepięciowe: 4x warystor
  • zabezpieczenie nadnapięciowe OVP: >62V (przywracane automatycznie)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<38V (± 5%) – odłączenie zacisku akumulatora
  • zabezpieczenie antysabotażowe - TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): microswitch, styki NC (obudowa zamknięta), 0,5A@50V DC (max.)
  • optyczna sygnalizacja pracy: diody LED
  • wyjście techniczne FPS - sygnalizujące zadziałanie bezpiecznika wyjściowego:
    • typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom H (hi-Z), (powrót automatyczny po powrocie prawidłowej pracy)
    • typu przekaźnikowego: 1A@ 30VDC/50VAC, czas opóźnienia zadziałania: ok. 10s
  • bezpieczniki F1 ÷ F4: F 0,5A lub PTC 0,5A
  • stopień ochrony: IP20
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • obudowa: blacha stalowa DC01, 1,0mm, RAL 9003
  • zamykanie: wkręt walcowy (z czoła) możliwość montażu zamka
  • dystans od podłoża montażowego w celu prowadzenia okablowania: 15 mm
  • złącza:
    • zasilacz impulsowy: Φ0,4-2,5 (AWG 26-10)
    • moduł PoE: Φ0,5-2,1 (AWG 24-12)
    • wyjścia AUX1...4: RJ45 8pin
    • wyjście TAMPER: Φ0,8
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 0,8A@230V AC typ.
  • wymiary: 300 x 407 x 127+15 mm
  • wymiary płyty montażowej: 260 x 127 mm
  • przestrzeń robocza: 58 mm
  • wymiary miejsca na akumulator: 250 x 165 x 105 mm
  • waga (netto): 4,6 kg

W zestawie:

  • zasilacz PoE Pulsar POE044812B - 1 szt;
  • instrukcja.
