Zasilacz buforowy Pulsar PSUPS10A12CRT przeznaczony jest do nieprzerwanego zasilania urządzeń telewizji przemysłowej CCTV wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz posiada 2 obwody: 1x4A/12VDC do zasilania rejestratora i 8x0,75A/13,8V DC do zasilania kamer. Wydajność zasilacza wynosi:

Prąd wyjściowy:  8x 0,75A + 4A rejestrator + 1A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max 11A.

W przypadku zaniku napięcia sieciowego 230V następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Orientacyjny czas podtrzymania (1,5h) podano z założeniem pełnego obsadzenia portów wyjściowych z użyciem typowych urządzeń i akumulatora o pojemności 17Ah.

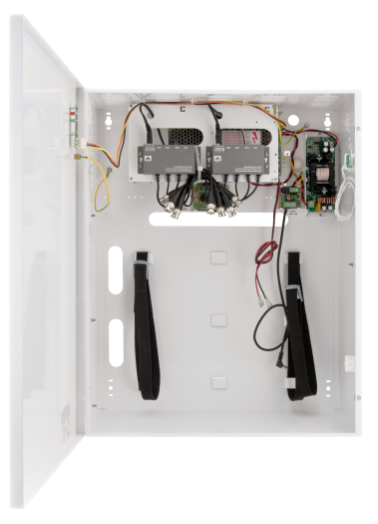

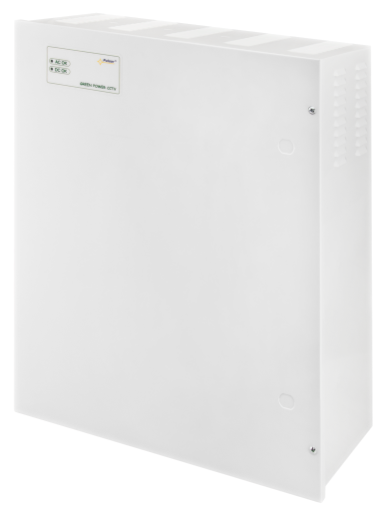

Zasilacz umieszczony jest w obudowie metalowej z miejscem na akumulator 17Ah/12V (brak w zestawie) oraz rejestrator. Konstrukcja dostosowana jest do wymagań z zakresu ochrony danych osobowych RODO (możliwość montażu 2 zamków o różnym kodzie). Obudowa wyposażona jest także w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki)

Cechy produktu:

  • wysoka sprawność 80%
  • 8 wyjść RJ45 0,75A do zasilania kamer HD lub cyfrowych
  • wyjście 12V/4A dedykowane do zasilania rejestratora
  • kontrola ładowania i konserwacji akumulatora
  • prąd ładowania akumulatora: 1A
  • orientacyjny czas podtrzymania: 1h 30min
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • sygnalizacja optyczna LED
  • konstrukcja obudowy dostosowana do wymagań z zakresu ochrony danych osobowych RODO (możliwość montażu dwóch zamków o różnym kodzie)

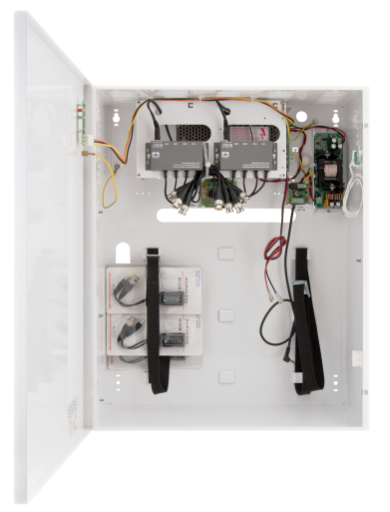

  • obudowa posiada miejsce na rejestrator
  • obudowa natynkowa; zamykanie – skręcana (możliwość montażu zamka)
  • wyjście zasilania: 8x0,75A/13,8VDC + 1x4A/12VDC (RJ45 + JACK5,5/2,1)
  • transmiter P-TRPV120 do kamer: 4 szt.
  • zabezpieczenia:
    • przeciwzwarciowe SCP,
    • przeciążeniowe OLP,
    • nadnapięciowe OVP,
    • przepięciowe,
    • antysabotażowe
  • bezprzerwowe zasilanie: 13,8V DC do kamer HD
  • bezprzerwowe zasilanie: 12V DC do rejestratora

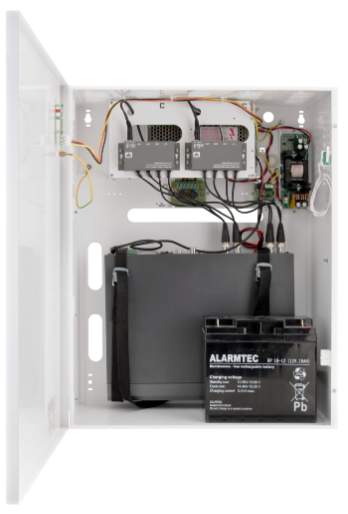

  • miejsce na akumulator 17Ah/12V
  • szeroki zakres napięcia zasilania 176÷264V AC

Schemat blokowy:
alt
Specyfikacja techniczna:

  • typ zasilacza: A (EPS – External Power Source)
  • moc zasilacza: 150W max.
  • sprawność 80%
  • napięcie wyjściowe (transmiter 8x): 11V÷13,8V DC (praca buforowa), 9,5V÷13,8V DC (praca bateryjna)
  • napięcie wyjściowe (rejestrator): 12V DC utrzymywane niezależnie od stanu naładowania akumulatora
  • prąd wyjściowy tAMB<30°C: 8x0,75A + 4A (rejestrator) + 1A (ładowanie akumulatora); sumaryczny prąd odbiorników + akumulatora wynosi max. 11A
  • prąd wyjściowy tAMB=40°C: 8x0,35A + 4A (rejestrator) + 1A (ładowanie akumulatora); sumaryczny prąd odbiorników + akumulatora wynosi max. 7.7A
  • zakres regulacji napięcia wyjściowego: 12V÷14,5V
  • napięcie tętnienia: 120 mV p-p max.
  • pobór prądu przez układy zasilacza: 0,2 A
  • prąd ładowania akumulatora: 1A
  • orientacyjny czas podtrzymania 1h 30min
  • zabezpieczenie przeciwzwarciowe SCP - obwód kamer: bezpieczniki topikowe F5A w module bezpiecznikowym
  • zabezpieczenie przeciwzwarciowe SCP - obwód rejestratora: bezpiecznik topikowy F5A we filtrze
  • zabezpieczenie przeciążeniowe OLP: 105% ÷ 150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy 15A
  • zabezpieczenie nadnapięciowe OVP: >16V (przywracane automatycznie)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (± 5%) – odłączenie zacisku akumulatora
  • zabezpieczenie antysabotażowe TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): mikrowyłącznik, styki NC (obudowa zamknięta), 0.5A @50V DC (max.)
  • sygnalizacja optyczna - panel przedni zasilacza:
    • czerwona, stan normalny: świeci światłem ciągłym, awaria: nie świeci (AC OK dioda sygnalizująca stan zasilania AC);
    • zielona, stan normalny: świeci światłem ciągłym, awaria: nie świeci (DC OK dioda sygnalizująca stan zasilania DC na wyjściu zasilacza)
  • sygnał video: 1,0Vp-p, 75Ω
  • zasięg transmisji sygn. Video (UTP 5e lub wyższe):
    • HD-CVI (720p) - 450m;
    • HD-CVI (1080p)-250m
    • HD-TVI (720p / 1080p) - 250m
    • AHD (720p / 960p)-350m;
    • AHD (1080p)-250m
  • pasmo video: 0 ... 50 MHz ( -3 dB)
  • impedancja złącza koncentrycznego / typ złącza: 75Ω / wtyk BNC (na przewodzie 100mm)
  • impedancja złącza niesymetrycznego / typ złącza: 100Ω / gniazdo RJ45
  • tłumienie (przelotowe): -0,5dB / 5MHz
  • CMRR: 60dB / 5MHz
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • obudowa: blacha stalowa DC01 1,0 mm, kolor RAL9003
  • złącza:
    • zasilanie: Φ0,63-2,50 (AWG 22-10)
    • wyjścia do kamer: BNC, RJ45
    • wyjścia rejestratora: kabel zasilający 55cm, zakończony wtykiem DC 5,5/2,1
    • wyjścia akumulatora: 6,3F-2,5/40cm
    • wyjście TAMPER: przewody
  • zamykanie: wkręt walcowy x2 (z czoła); możliwość montażu dwóch zamków o różnym kodzie
  • napięcie zasilania: 176÷264V AC / 50Hz
  • pobór prądu: 1,3A / 230V AC
  • wymiary miejsca na rejestrator: max. 380 x 320 x 65 mm
  • wymiary miejsca na akumulator: max. 180 x 170 x 80 mm
  • wymiary: 420 x 535 x 193+14 mm
  • waga (netto): 10.5 kg
alt
W zestawie:

  • zasilacz buforowy Pulsar PSUPS10A12CRT - 1 szt;
  • instrukcja.
