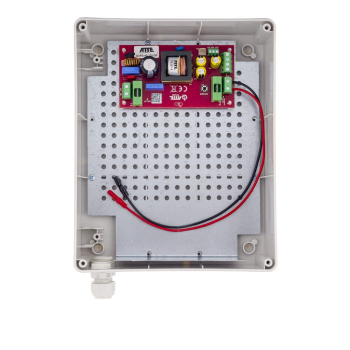

To zasilacz buforowy 12 V w obudowie zewnętrznej ABOX-L1, przeznaczony do zasilania urządzeń wymagających ciągłej pracy oraz współpracy z akumulatorem 12 V / 7 Ah. Zapewnia podtrzymanie zasilania systemów monitoringu, alarmów i kontroli dostępu podczas zaniku napięcia sieciowego, także w instalacjach zewnętrznych.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie buforowe 12 V: dostarcza napięcie wyjściowe w zakresie 10,8–13,8 V DC przy mocy do 48 W i prądzie wyjściowym do 3,5 A.

✔️ Współpraca z akumulatorem 12 V / 7 Ah: umożliwia podtrzymanie zasilania urządzeń podczas przerw w dostawie energii elektrycznej.

✔️ Rozbudowane zabezpieczenia: wyposażony jest w zabezpieczenia przeciwzwarciowe, przeciążeniowe, termiczne i przepięciowe oraz chroni akumulator przed nadmiernym rozładowaniem, przeciążeniem i odwrotnym podłączeniem.

✔️ Uruchamianie z akumulatora: zasilacz może rozpocząć pracę nawet bez obecności napięcia sieciowego, wykorzystując energię zgromadzoną w akumulatorze.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami systemu.

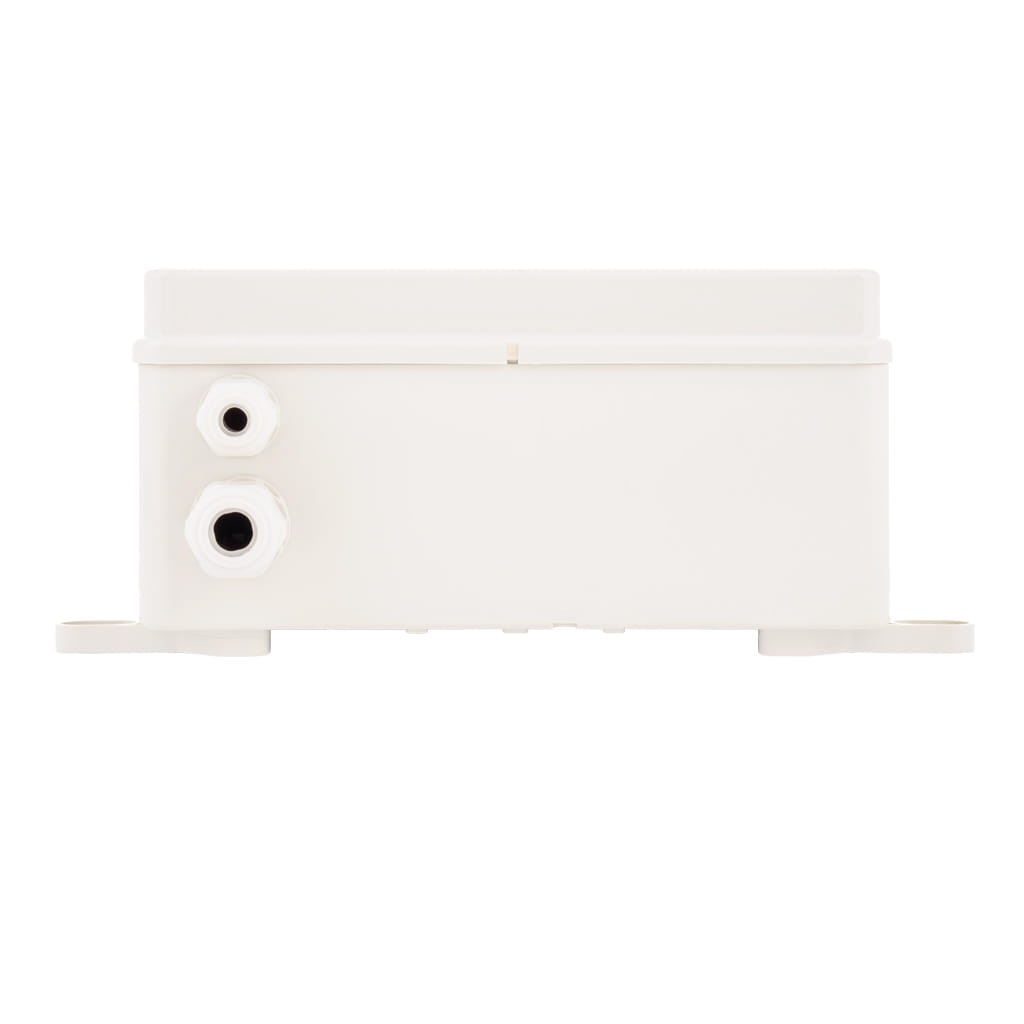

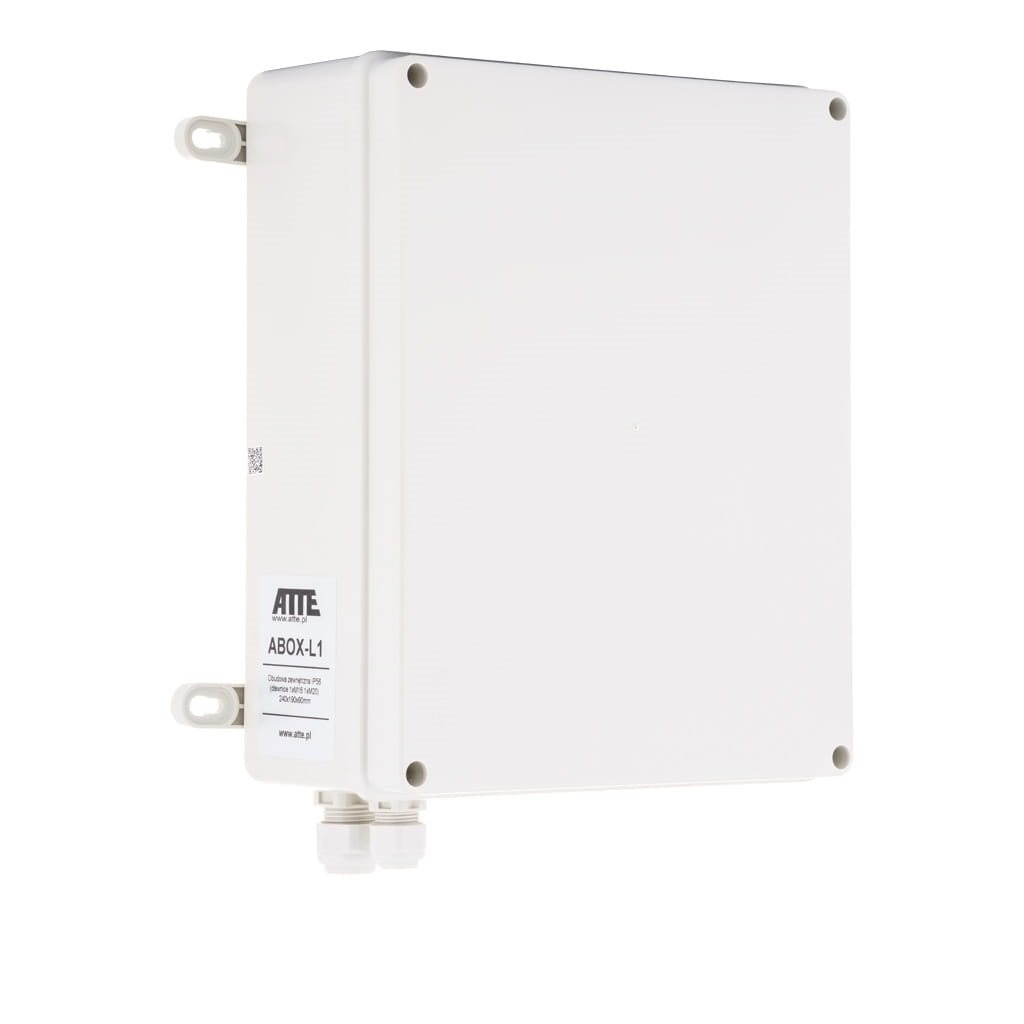

✔️ Obudowa zewnętrzna ABOX-L1: przystosowana do pracy na zewnątrz, chroni zasilacz i akumulator przed wpływem warunków atmosferycznych.

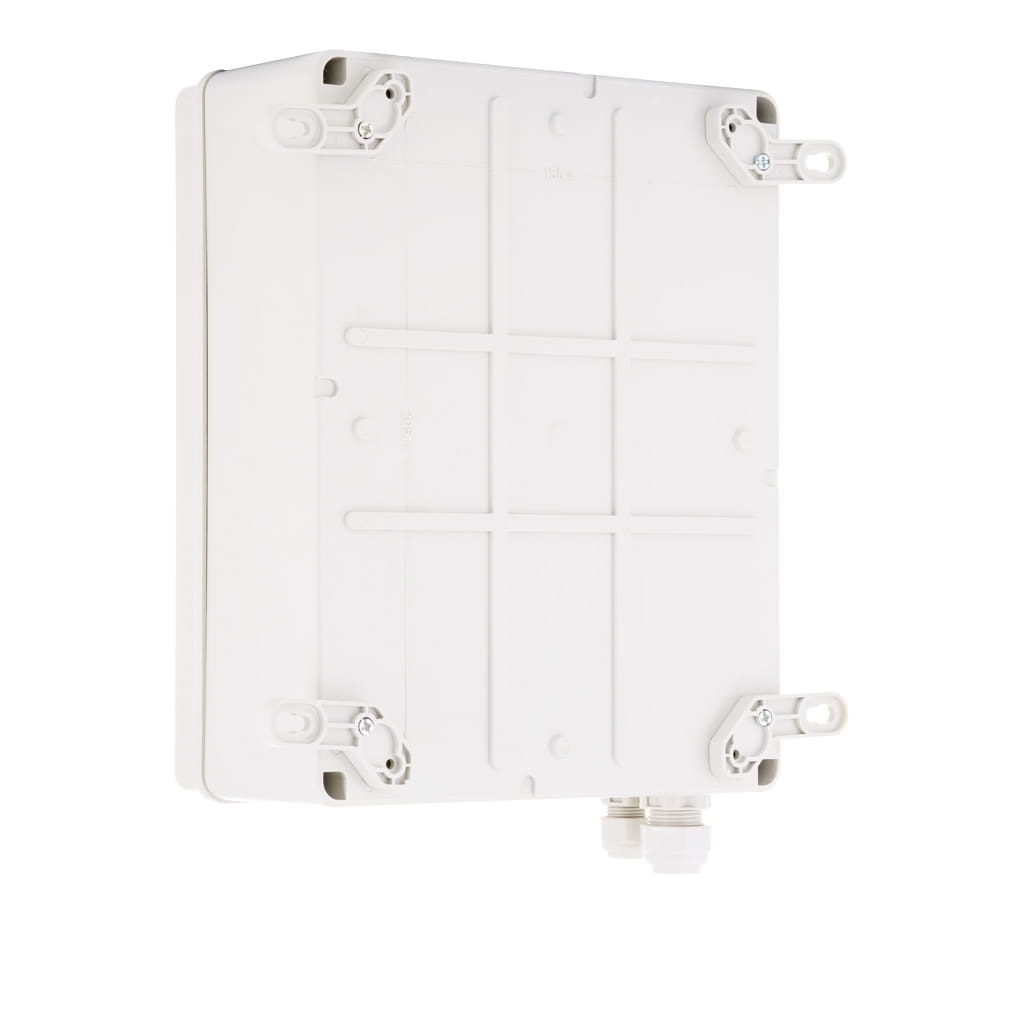

✔️ Łatwy montaż: obudowa wyposażona jest w blachę montażową z rastrem 10,8 mm oraz cztery uchwyty montażowe, które umożliwiają montaż bez naruszania stopnia ochrony IP56.

✔️ Możliwość rozbudowy instalacji: współpracuje z dodatkowymi modułami montowanymi w systemowym rastrze oraz opcjonalnym adapterem do montażu na słupach lub latarniach.


Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia nieprzerwane zasilanie kamer, rejestratorów i innych urządzeń monitoringu podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia ciągłą pracę central alarmowych oraz podłączonych urządzeń dzięki współpracy z akumulatorem buforowym.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu kontrolerów, elektrozaczepów i innych urządzeń odpowiedzialnych za kontrolę wejść.

✔️ Instalacje zewnętrzne: obudowa ABOX-L1 o stopniu ochrony IP56 zabezpiecza zasilacz i połączenia przed wpływem warunków atmosferycznych.

✔️ Montaż na ścianach, słupach i latarniach: obudowa może być montowana bez naruszania stopnia ochrony IP56, a opcjonalny adapter umożliwia instalację na słupach lub latarniach.

✔️ Rozbudowa systemów zabezpieczeń: blacha montażowa z rastrem 10,8 mm pozwala na montaż dodatkowych modułów kompatybilnych z systemem ABOX.


Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 VDC

• 3,5 A – praca ciągła
• 5 A – maksymalnie podczas ładowania akumulatora

• 42 W – praca ciągła
• 60 W – maksymalnie podczas ładowania akumulatora

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz
• prąd ładowania akumulatora: do 1,5 A (zależny od stopnia rozładowania akumulatora)

Wyjścia techniczne:

• OUF – brak napięcia +DC_OUT (NC)
• ACF – brak napięcia AC (NC)
• wyjścia typu otwarty kolektor, maksymalne obciążenie 50 mA (każde wyjście)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciwzwarciowe 7 A z automatycznym powrotem po usunięciu zwarcia
• podczas pracy z akumulatorem: bezpiecznik topikowy 6,3 A

• zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem – bezpiecznik topikowy 6,3 A
• zabezpieczenie przed głębokim rozładowaniem – odłączenie akumulatora przy napięciu poniżej 10,8 V z automatycznym powrotem po pojawieniu się zasilania sieciowego

Sygnalizacja:

• żółta dioda LED – obecność napięcia sieciowego
• zielona dioda LED – obecność napięcia wyjściowego
• czerwona dioda LED – ładowanie akumulatora

Uruchomienie:

• przycisk START umożliwiający uruchomienie zasilacza z akumulatora przy braku napięcia sieciowego

Pozostałe:

• obudowa: ABOX-L1 z tworzywa sztucznego, kolor szary (RAL7035)

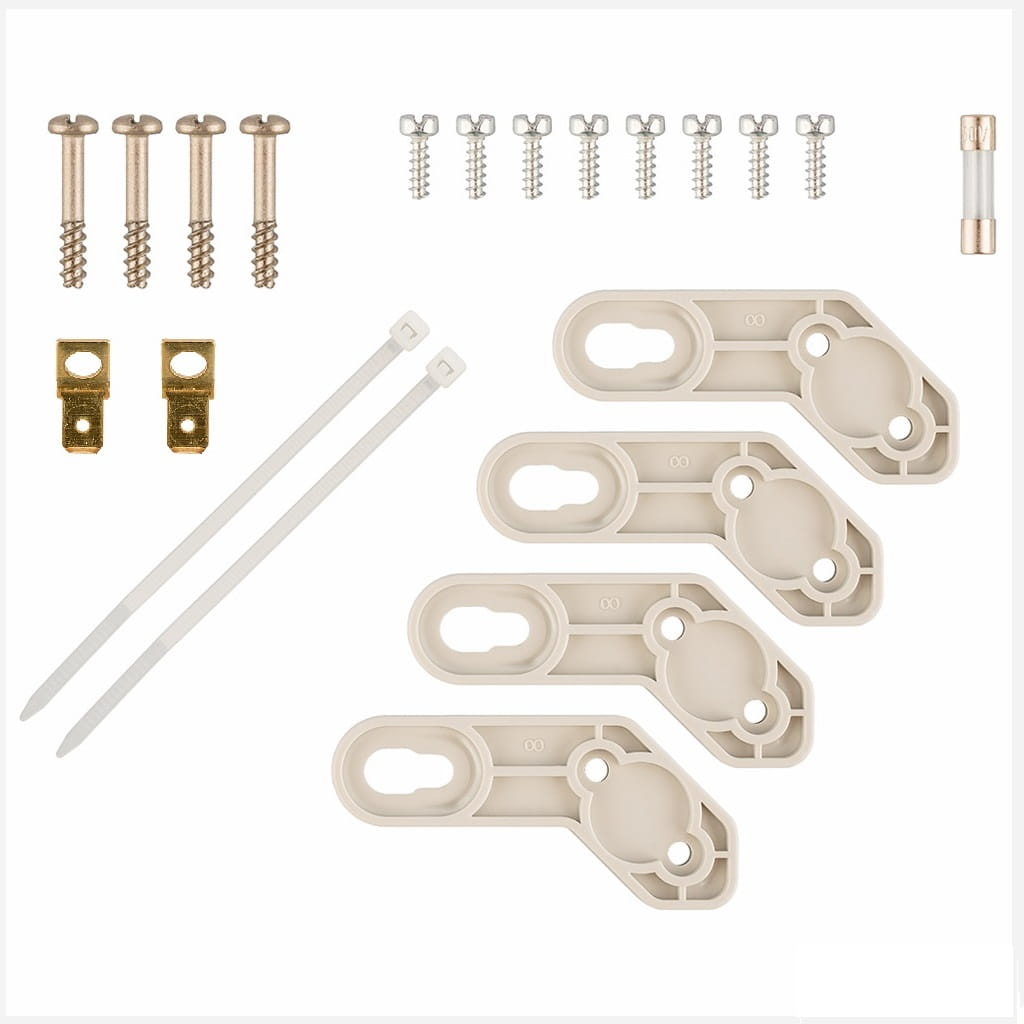

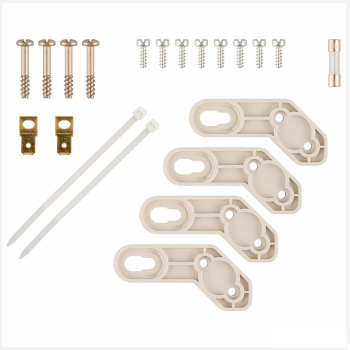

• zamontowane 4 uchwyty montażowe (1 × M16, 1 × M20)
• montaż: naścienny z wykorzystaniem uchwytów montażowych (w komplecie)
• stopień ochrony: IP56
• temperatura pracy: od -25°C do +50°C
• wymiary:
  • wewnętrzne: 190 × 240 × 90 mm
  • zewnętrzne: 198 × 248 × 100 mm
• waga: 0,91 kg
