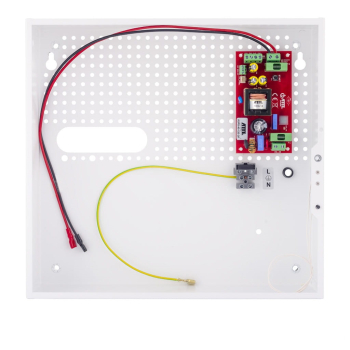

Zasilacz buforowy SMPS ATTE AUPS-40-120-F 12V 4A 48W

To zasilacz buforowy 12 V w obudowie ABOX-F, przeznaczony do zasilania urządzeń wymagających ciągłej pracy oraz współpracy z akumulatorem 12 V / 18 Ah. Zapewnia podtrzymanie zasilania systemów monitoringu, alarmów i kontroli dostępu podczas zaniku napięcia sieciowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie buforowe 12 V: dostarcza napięcie wyjściowe w zakresie 10,8–13,8 V DC przy mocy do 48 W i prądzie wyjściowym do 4 A.

✔️ Współpraca z akumulatorem 12 V / 18 Ah: umożliwia podtrzymanie zasilania urządzeń podczas przerw w dostawie energii elektrycznej.

✔️ Rozbudowane zabezpieczenia: wyposażony jest w zabezpieczenia przeciwzwarciowe, przeciążeniowe, termiczne i przepięciowe oraz chroni akumulator przed nadmiernym rozładowaniem, przeciążeniem i odwrotnym podłączeniem.

✔️ Uruchamianie z akumulatora: zasilacz może rozpocząć pracę nawet bez obecności napięcia sieciowego, wykorzystując energię zgromadzoną w akumulatorze.

✔️ Wyjścia techniczne OUF i ACF: umożliwiają monitorowanie stanu pracy zasilacza oraz integrację z innymi elementami systemu.

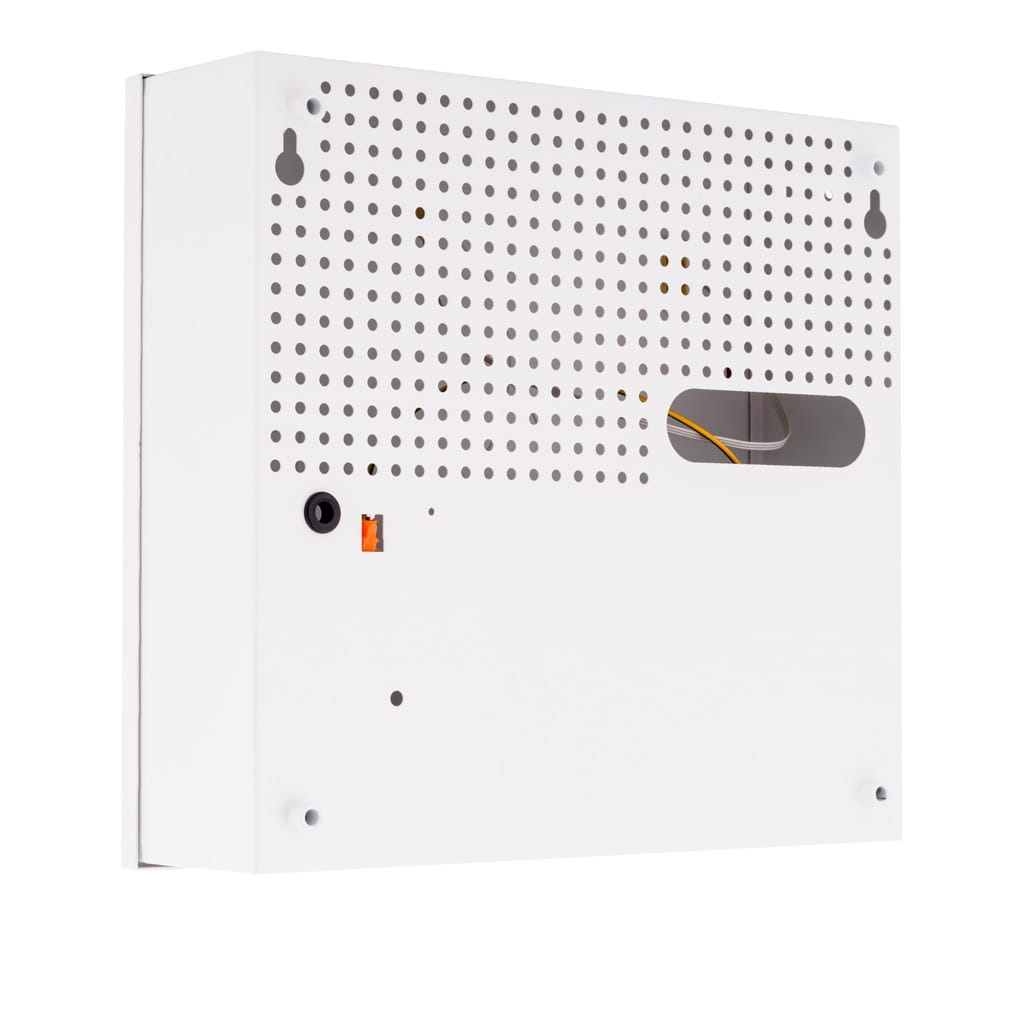

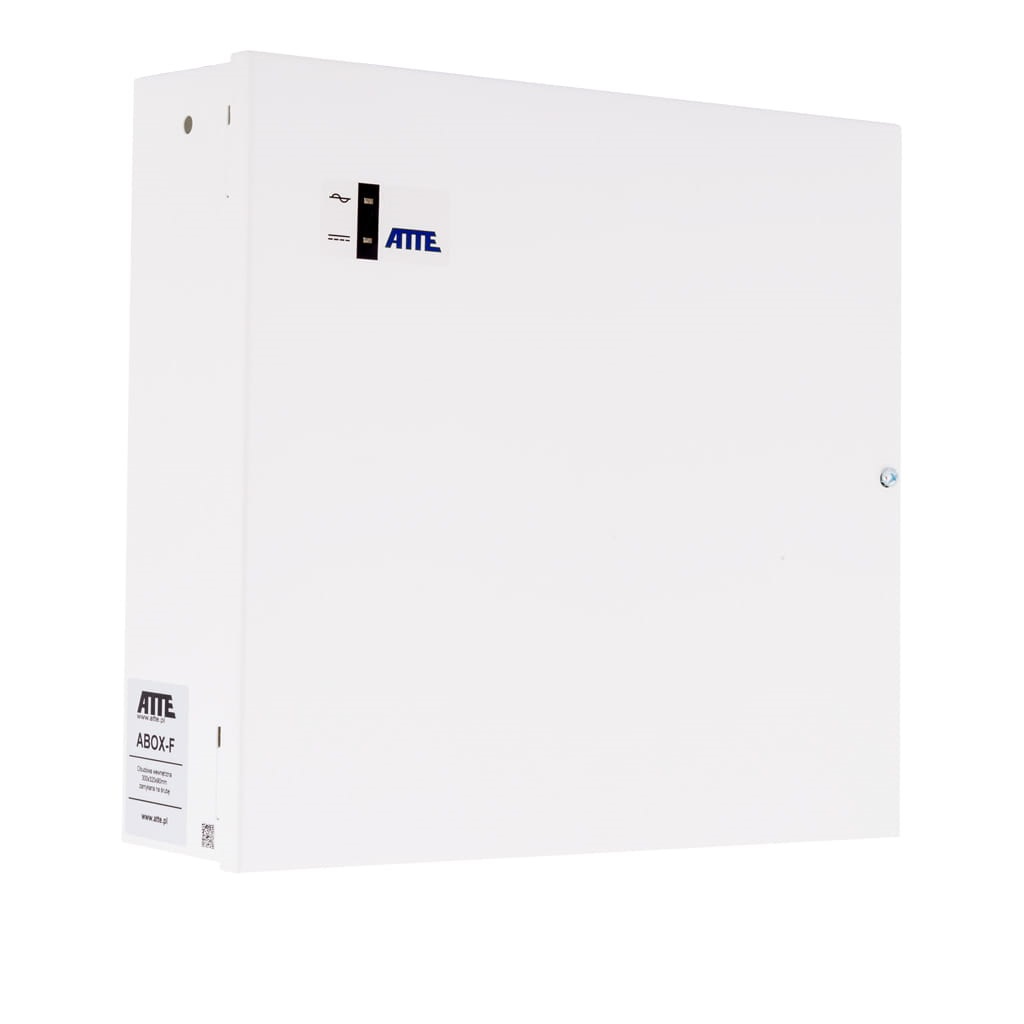

✔️ Obudowa ABOX-F: stalowa obudowa z miejscem na akumulator 18 Ah zapewnia estetyczny montaż oraz ochronę zasilacza i przewodów.

✔️ Możliwość rozbudowy instalacji: otwory montażowe w rastrze 10,8 mm umożliwiają instalację dodatkowych modułów kompatybilnych z systemem ABOX.

✔️ Praktyczna konstrukcja: obudowa posiada przepusty kablowe, miejsce na zapas przewodów, zdejmowane drzwiczki oraz zabezpieczenie przed nieautoryzowanym otwarciem (tamper).


Zastosowania:

✔️ Systemy monitoringu CCTV: zapewnia nieprzerwane zasilanie kamer, rejestratorów i innych urządzeń monitoringu podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia ciągłą pracę central alarmowych oraz podłączonych urządzeń dzięki współpracy z akumulatorem buforowym.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu kontrolerów, elektrozaczepów i innych urządzeń odpowiedzialnych za kontrolę wejść.

✔️ Instalacje wymagające ciągłości zasilania: przeznaczony do urządzeń, które muszą pracować również podczas przerw w dostawie energii elektrycznej.

✔️ Montaż wewnątrz budynków: stalowa obudowa ABOX-F umożliwia estetyczną instalację zasilacza wraz z akumulatorem 18 Ah oraz uporządkowanie okablowania.

✔️ Rozbudowa systemów zabezpieczeń: obudowa z otworami montażowymi w rastrze 10,8 mm pozwala na instalację dodatkowych modułów kompatybilnych z systemem ABOX.

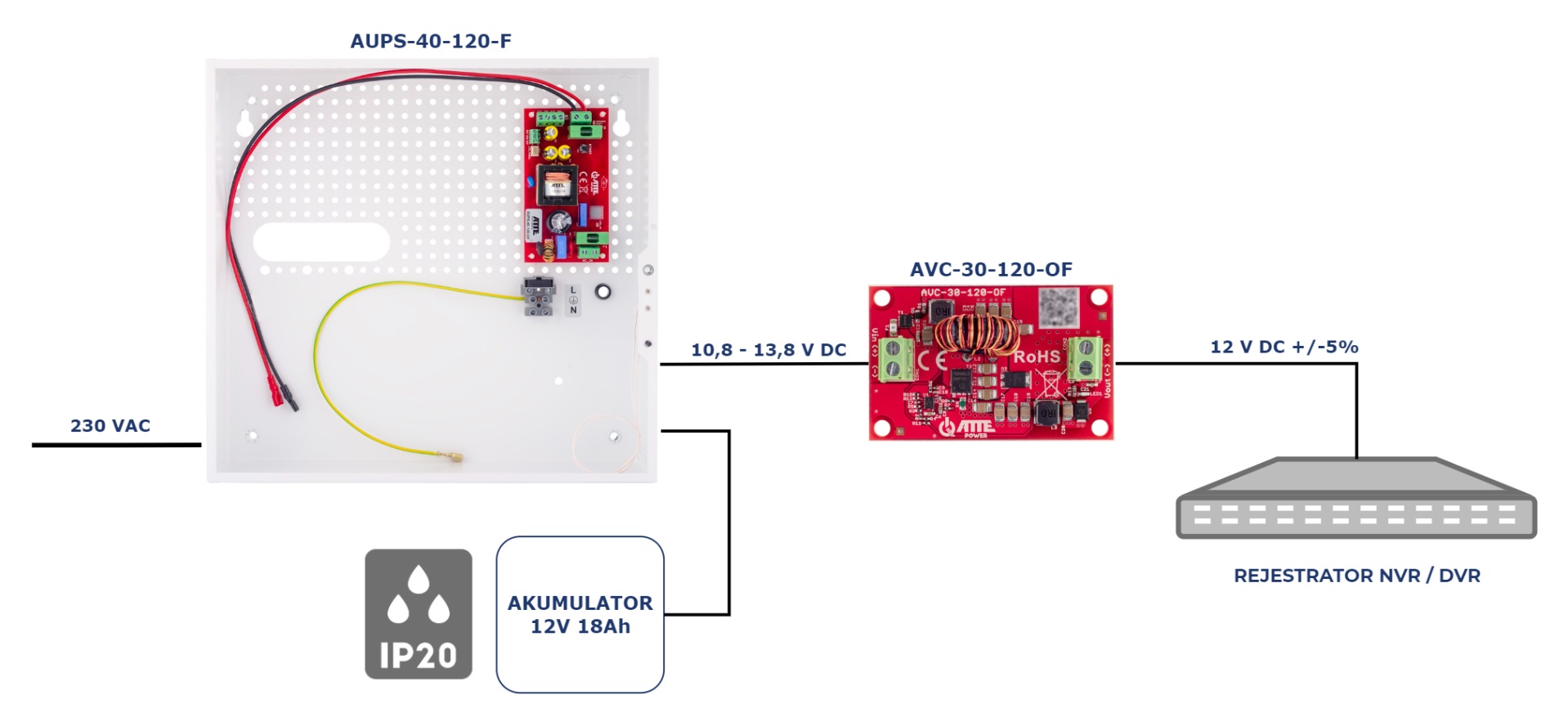

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 VDC

• 3,5 A – praca ciągła
• 5 A – maksymalnie podczas ładowania akumulatora

• 42 W – praca ciągła
• 60 W – maksymalnie podczas ładowania akumulatora

Parametry wejściowe:

• napięcie wejściowe: 190–260 VAC, 50 Hz
• prąd ładowania akumulatora: do 1,5 A (zależny od stopnia rozładowania akumulatora)

Wyjścia techniczne:

• OUF – brak napięcia +DC_OUT (NC)
• ACF – brak napięcia AC (NC)
• wyjścia typu otwarty kolektor, maksymalne obciążenie 50 mA (każde wyjście)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciwzwarciowe 7 A z automatycznym powrotem po usunięciu zwarcia
• podczas pracy z akumulatorem: bezpiecznik topikowy 6,3 A

• zabezpieczenie przed odwrotnym podłączeniem i przeciążeniem – bezpiecznik topikowy 6,3 A
• zabezpieczenie przed głębokim rozładowaniem – odłączenie akumulatora przy napięciu poniżej 10,8 V z automatycznym powrotem po pojawieniu się zasilania sieciowego

Sygnalizacja:

• żółta dioda LED – obecność napięcia sieciowego
• zielona dioda LED – obecność napięcia wyjściowego
• czerwona dioda LED – ładowanie akumulatora

• zielona dioda LED AC – obecność napięcia sieciowego
• czerwona dioda LED DC – obecność napięcia wyjściowego

Uruchomienie:

• przycisk START umożliwiający uruchomienie zasilacza z akumulatora przy braku napięcia sieciowego

Pozostałe:

• obudowa: ABOX-F, blacha stalowa 0,8 mm, malowana proszkowo na biało
• systemowy tamper otwarcia
• otworowanie montażowe:
  • raster 10,8 mm
  • otwory montażowe 6 mm
  • dystans do ściany 8 mm
• montaż: naścienny przez otwory montażowe 6 mm
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 320 × 300 × 90 mm
• waga: 2,32 kg

• zasilacz buforowy AUPS-40-120-F - 1 szt.
• obudowa wewnętrzna ABOX-F - 1 szt.
