Zastosowania

✔️ Systemy monitoringu CCTV: zapewnia ciągłe zasilanie kamer, rejestratora NVR i pozostałych elementów monitoringu również podczas zaniku napięcia sieciowego.

✔️ Systemy alarmowe: umożliwia nieprzerwaną pracę central alarmowych oraz urządzeń odpowiedzialnych za zabezpieczenie budynku.

✔️ Systemy kontroli dostępu: sprawdza się przy zasilaniu kontrolerów, elektrozaczepów i innych elementów kontroli wejść, zapewniając ich działanie także w trybie awaryjnym.

✔️ Instalacje z rejestratorem NVR: obudowa umożliwia montaż rejestratora oraz dwóch akumulatorów w jednym miejscu, ułatwiając organizację i zabezpieczenie całej instalacji.

✔️ Rozbudowane systemy niskonapięciowe: możliwość montażu dodatkowych modułów oraz rozbudowy do 8 zabezpieczonych wyjść pozwala zasilać bardziej rozbudowane instalacje.

✔️ Rejestratory i dyski sieciowe NAS: po zastosowaniu odpowiedniego modułu stabilizującego może zasilać urządzenia wymagające stabilnego napięcia 12 V DC.

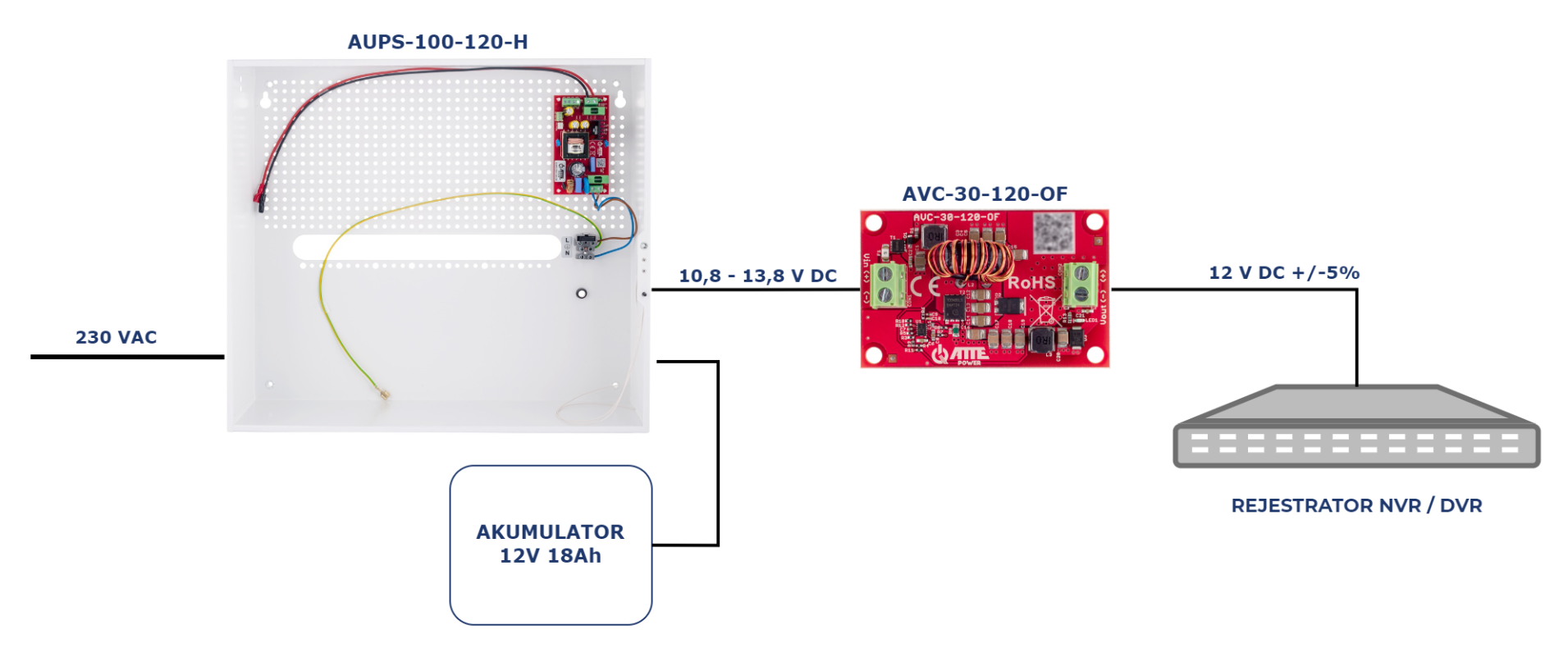

Przykład.

zastosowania zasilacza buforowego w połączeniu z modułem AVC-30-120-OF do zasilania rejestratora z podtrzymaniem zasilania

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 10,8–13,8 V DC

• 8 A – praca ciągła
• 10 A – maksymalny (podczas ładowania akumulatora)

• 100 W – praca ciągła
• 120 W – maksymalna (podczas ładowania akumulatora)

Parametry wejściowe:

• napięcie wejściowe: 190–260 V AC, 50 Hz

Ładowanie akumulatora:

• prąd ładowania: 1 A lub 2 A (wybierany zworką JP1)

Zabezpieczenia:

• bezpiecznik topikowy zwłoczny 3,15 A

• elektroniczne zabezpieczenie przeciwzwarciowe i przeciążeniowe na poziomie 12 A (automatyczny powrót po zwarciu)
• praca z akumulatora: bezpiecznik topikowy 10 A

• zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem
• bezpiecznik topikowy 10 A
• ochrona przed głębokim rozładowaniem – odłączenie akumulatora przy napięciu poniżej 10,8 V (automatyczny powrót po podaniu napięcia sieciowego)

Wyjścia techniczne:

• OUF – brak napięcia DC OUT (styk NC)
• ACF – brak napięcia AC (styk NC)
• wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50 mA (każde wyjście)

Uruchomienie:

• przycisk START umożliwiający uruchomienie zasilacza przy braku zasilania AC

Sygnalizacja:

• LED1 (żółta) – obecność napięcia sieci
• LED2 (zielona) – obecność napięcia wyjściowego
• LED3 (czerwona) – ładowanie akumulatora

• LED AC (zielona) – obecność napięcia sieci
• LED DC (czerwona) – obecność napięcia wyjściowego

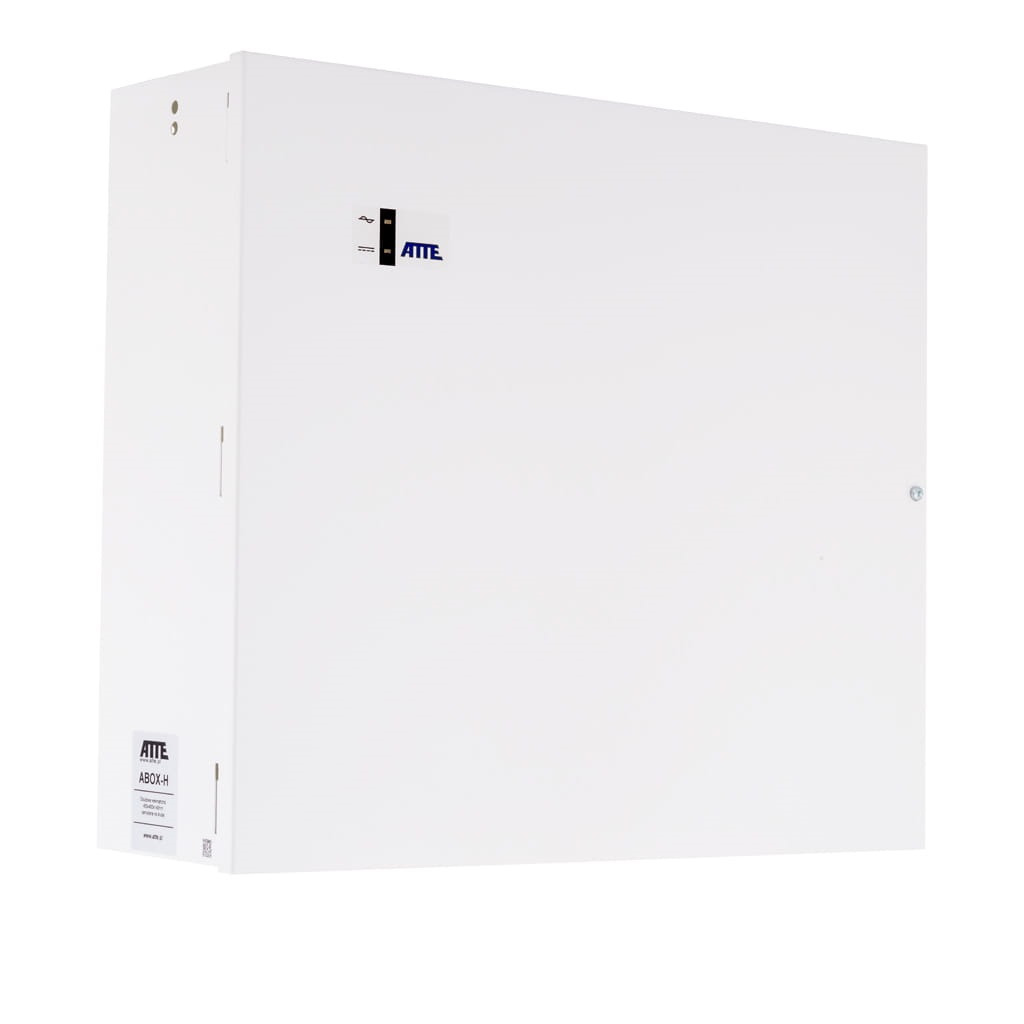

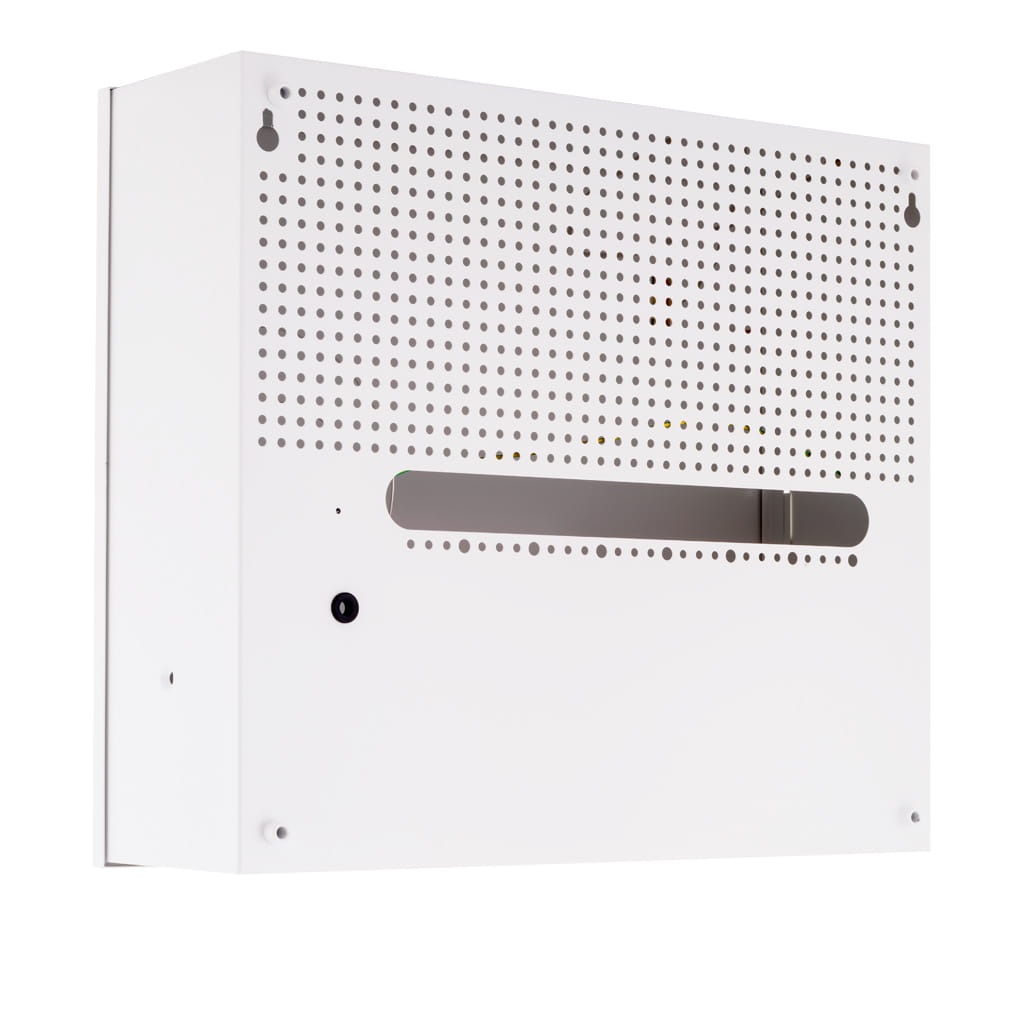

Konstrukcja obudowy:

• obudowa: ABOX-H
• materiał: blacha stalowa 0,8 mm
• kolor: biały (malowanie proszkowe)
• zamknięcie: śruba z zabezpieczeniem antysabotażowym (tamper)

• raster 10,8 mm
• dystans do ściany: 8 mm
• otwory montażowe: 6 mm

Montaż:

• montaż naścienny przez otwory montażowe 6 mm

Pozostałe:

• sprawność: 90% (przy 100 W)
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 450 × 400 × 140 mm
• waga: 4,27 kg

• zasilacz buforowy AUPS-100-120-OF - 1 szt.
• obudowa wewnętrzna ABOX-H - 1 szt.
