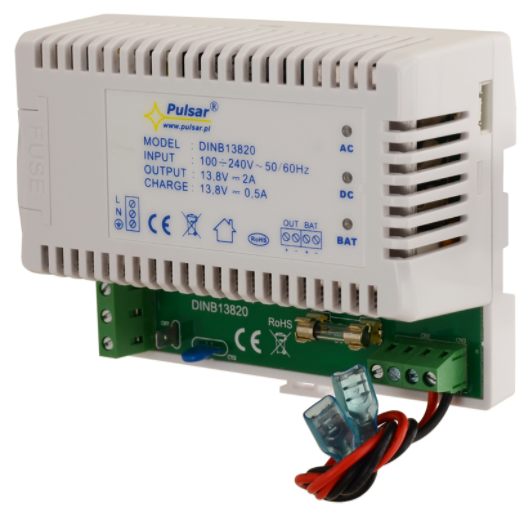

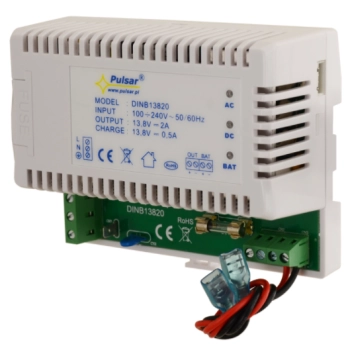

ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13820 12-13,8VDC 2A 35W

ZASILACZ BUFOROWY NA SZYNĘ DIN PULSAR DINB13820 12-13,8VDC 2A 35W

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 3438

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 126,51 zł

Cena netto: 102,85 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Produkt archiwalny

Zasilacz buforowy Pulsar DINB13820 przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz dostarcza napięcie 13,8V DC o wydajności prądowej I = 2A + 0,5A ładowanie akumulatora.
W czasie normalnej eksploatacji suma prądów pobieranych przez odbiorniki nie może przekroczyć I=2A. Maksymalny prąd ładowania akumulatora wynosi 0,5A. Sumaryczny prąd odbiorników + akumulatora wynosi max. 2,5A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe, przeciążeniowe i przepięciowe.

Zasilacz umieszczony jest w obudowie plastikowej przeznaczonej do montażu na szynie DIN TH35 (szerokość 35mm).

Cechy produktu:

  • wysoka sprawność 85%
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przepięciowe
    • przeciążeniowe OLP
  • montaż na szynę DIN
  • bezprzerwowe zasilanie DC13,8V/2A + 0,5A prąd ładowania akumulatora
  • uniwersalny zakres napięcia zasilania AC 90÷264V

Schemat blokowy:

alt

Specyfikacja techniczna:

  • moc zasilacza: 35W max.
  • sprawność: 85%
  • napięcie wyjściowe: 11V÷13,8V DC (praca buforowa), 9V÷13,8V DC (praca bateryjna)
  • prąd wyjściowy: 2A + 0,5A (ładowanie akumulatora)
  • napięcie tętnienia: 100 mV p-p max.
  • prąd ładowania akumulatora: 0,5A max.
  • zabezpieczenie przeciwzwarciowe SCP: F2 – bezpiecznik topikowy (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie przeciążeniowe OLP: 150-200% mocy zasilacza, automatyczny powrót
  • zabezpieczenie przepięciowe: warystory
  • sygnalizacja optyczna pracy: tak, diody LED
  • bezpiecznik F1: T 2A / 250V
  • bezpiecznik F2: F 2A / 250V
  • warunki pracy:
    • II kl. środowiskowa,
    • temperatura pracy: -10 st. C ... +40 st. C,
    • wilgotność względna 20-90% bez kondensacji
    • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • obudowa: ABS, RAL9003, biała
  • montaż: na szynie DIN
  • złącza: Ø0,51-2,05 (AWG 24-12)
  • zasilanie: 90÷264V AC
  • pobór prądu: 0,4A @230V AC max.
  • wymiary: 122 x 93 x 50 mm
  • waga (netto): 0,32 kg

W zestawie:

  • zasilacz buforowy Pulsar DINB13820 – 1 szt;
  • instrukcja.
