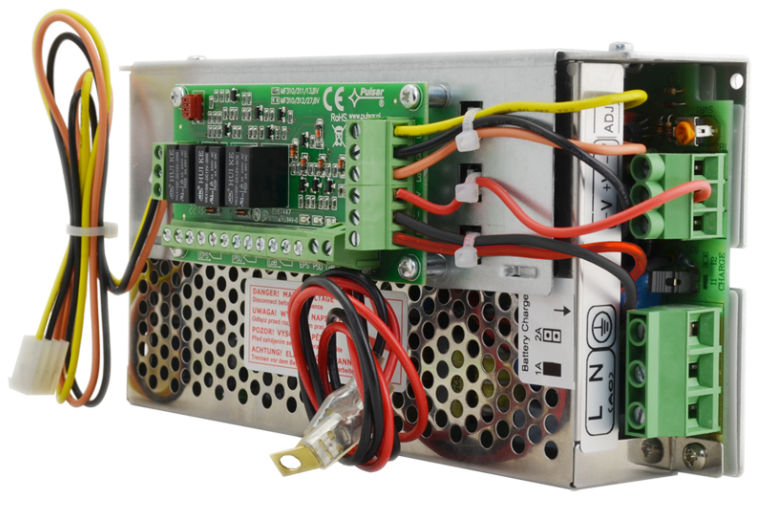

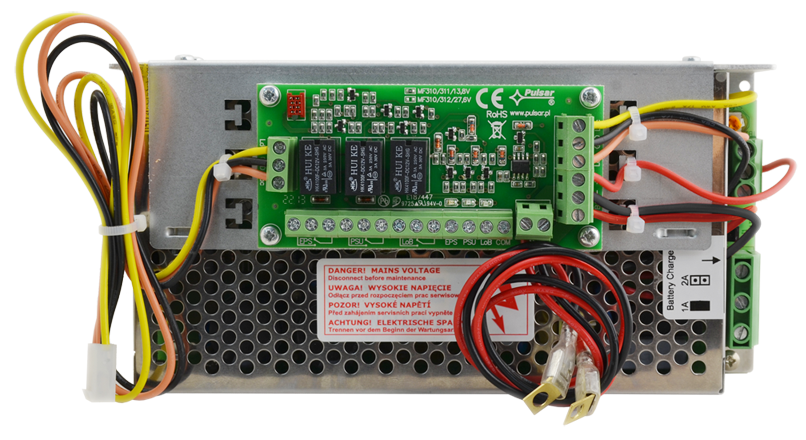

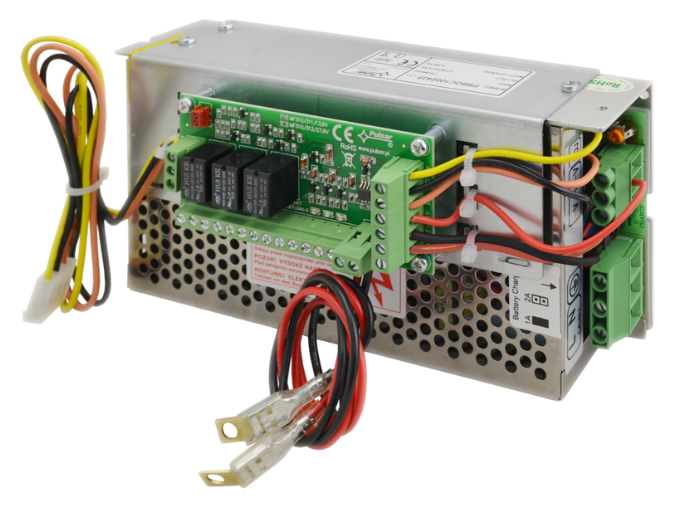

ZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC1001270 13.8V/7A/OC

ZASILACZ BUFOROWY IMPULSOWY PULSAR PSBOC1001270 13.8V/7A/OC

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13142

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 279,15 zł

Cena netto: 226,95 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

Zasilacz Pulsar PSBOC1001270 przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Dostarcza napięcia U= 13.8V DC o wydajności prądowej:

1. Prąd wyjściowy 6A + 1A ładowanie akumulatora
2. Prąd wyjściowy 5A + 2A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 7A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz wyposażony jest w zabezpieczenie przeciwzwarciowe, przeciążeniowe, przepięciowe oraz nadnapięciowe.

Cechy zasilacza:

wysoka sprawność: 80%
prąd ładowania akumulatora: 1A/2A, przełączany zworką
sygnalizacja optyczna LED
kontrola ładowania i konserwacji akumulatora
ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
zabezpieczenia:
- przeciwzwarciowe SCP
- nadnapięciowe OVP
- przeciążeniowe OLP
- przepięciowe
zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
wyjścia techniczne:
- EPS - zaniku sieci 230V
- PSU - awarii zasilacza
- LoB niskiego napięcia akumulatora
do montażu na szynie DIN wymagany uchwyt PSDIN2 (brak w zestawie)
bezprzerwowe zasilanie: 13.8V DC / 7A
szeroki zakres napięcia zasilania: 176 - 264V AC

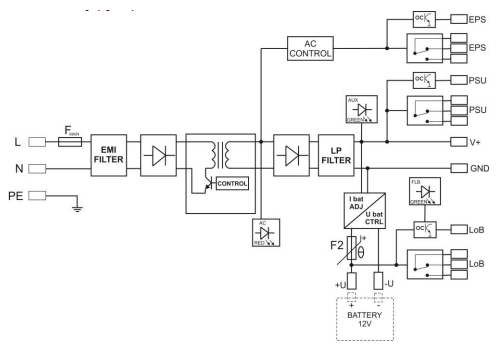

Schemat blokowy:

Specyfikacja techniczna:

moc zasilacza: 100W max.
sprawność: 80%
napięcie wyjściowe: 11V÷ 13,8V DC (praca buforowa); 9,5V÷13,8V DC (praca bateryjna)
prąd wyjściowy Tamb <30 st. C: 6A + 1A (ładowanie akumulatora); 5A + 2A (ładowanie akumulatora)
prąd wyjściowy Tamb <40 st. C: 4,9A + 1A (ładowanie akumulatora); 3,9A + 2A (ładowanie akumulatora)
zakres regulacji napięcia wyjściowego: 12÷14V DC
napięcie tętnienia: 120 mV p-p max.
pobór prądu przez układy zasilacza: 60 mA
prąd ładowania akumulatora: 1A / 2A – przełączany zworką
zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik polimerowy
zabezpieczenie przepięciowe: warystory
zabezpieczenie nadnapięciowe OVP: >16V (przywracanie automatyczne)
zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5V (± 5%) – odłączenie zacisku akumulatora
wyjścia techniczne:
- EPS - wyjście sygnalizujące awarię zasilania AC:
  - typu przekaźnikowego: 1A@ 30VDC/50VAC
  - typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z
- PSU - wyjście sygnalizujące brak napięcia DC/awarię zasilacza:
  - typu przekaźnikowego: 1A@ 30VDC/50VAC
  - typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z
- LoB - wyjście sygnalizujące niski poziom napięcia akumulatora:
  - typu przekaźnikowego: 1A@ 30VDC/50VAC
  - typu OC, 50mA max. stan normalny (UBAT >11,5V): poziom L (0V), awaria (UBAT <11,5V): poziom hi-Z
zasilacz nie posiada funkcji wykrywania akumulatora
stopień ochrony: IP20
temperatura pracy: -10 st. C ... +40 st. C,
wilgotność względna 20-90% bez kondensacji
temperatura składowania: -20 st. C ... +60 st. C
wytrzymałość elektryczna izolacji:
- 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
- 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
- 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
złącza:
- zasilanie, wyjścia techniczne: Φ0,63÷2,5 I/O PCB: Φ0,41÷1,63
- wyjścia akumulatora BAT: 6,3F-2,5/40cm
- wyjście sygnalizacji optycznej: wtyk 3-pin 5 mm
napięcie zasilania: 176÷264V AC
pobór prądu: 0,95A@230VAC max.
wymiary: 199 x 97 x 70 mm
waga (netto): 0,7 kg

W zestawie:

zasilacz Pulsar PSBOC1001270 - 1 szt;
instrukcja.
