ZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC10A24C 27.6V/10A/2x17AhZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC10A24C 27.6V/10A/2x17Ah
ZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC10A24C 27.6V/10A/2x17Ah
ZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC10A24C 27.6V/10A/2x17Ah

ZASILACZ BUFOROWY IMPULSOWY PULSAR HPSBOC10A24C 27.6V/10A/2x17Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 13025

Kod EAN: 5902135306543

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 725,58 zł

Cena netto: 589,90 zł

Cena katalogowa: 853,62 zł

Oszczędzasz: 128,04 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Zasilacz Pulsar HPSBOC10A24C przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 24V DC (+/-1V). Dostarcza napięcia U=27,6V DC o wydajności prądowej:

1. Prąd wyjściowy 9A + 1A ładowanie akumulatora
2. Prąd wyjściowy 8A + 2A ładowanie akumulatora
3. Prąd wyjściowy 6A + 4A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 10A.

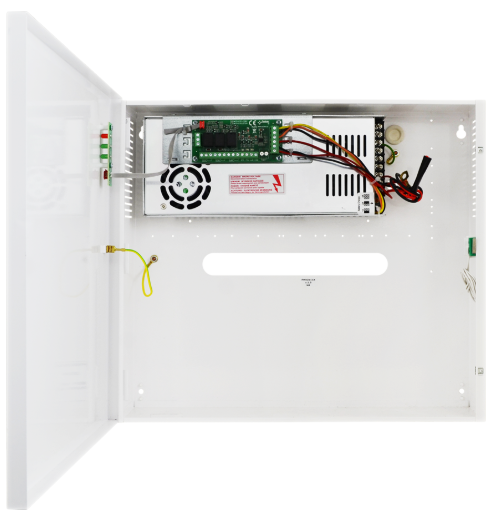

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej.  Umieszczony jest w obudowie metalowej z miejscem na akumulator 2x 17Ah/12V (brak w zestawie). Zasilacz wyposażony jest w mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki). W obudowie zasilacza przewidziano miejsce na dodatkowe moduły (listwy bezpiecznikowe, reduktory napięcia i przetwornice DC/DC).

UWAGA!
Zasilacz sprzedawany jest bez akumulatora - mogą go Państwo zakupić na naszych innych aukcjach.

Cechy zasilacza:

  • wysoka sprawność: 85%
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • prąd ładowania akumulatora: 0,5A/2A/4A - przełączany zworką
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • nadnapięciowe OVP
    • przepięciowe (wejście AC)
    • termiczne OHP
    • antysabotażowe
  • wyjście zasilania: 10A/27.6VDC
  • miejsce na akumulator 2x 17Ah/12V (brak w zestawie)
  • szeroki zakres napięcia zasilania: 176 - 264V AC
  • obudowa natynkowa, zamykanie – skręcana (możliwość montażu zamka)
  • wbudowany układ korekcji współczynnika mocy (PFC)
  • chłodzenie wymuszone - wbudowany wentylator

Schemat blokowy:
alt
Specyfikacja techniczna:

alt

  • typ zasilacza: A (EPS – External Power Source)
  • moc zasilacza: 276W max.
  • sprawność: 85%
  • napięcie wyjściowe: 22V÷ 27,6V DC (praca buforowa); 19V÷27,6V DC (praca bateryjna)
  • prąd wyjściowy Tamb <30 st. C: 9A + 1A (ładowanie akumulatora); 8A + 2A (ładowanie akumulatora); 6A + 4A (ładowanie akumulatora)
  • prąd wyjściowy Tamb <40 st. C: 6A + 1A (ładowanie akumulatora); 5A + 2A (ładowanie akumulatora); 3A + 4A (ładowanie akumulatora)
  • zakres regulacji napięcia wyjściowego: 24÷28V DC
  • napięcie tętnienia: 150 mV p-p max.
  • pobór prądu przez układy zasilacza: 180 mA
  • prąd ładowania akumulatora: 0,5A / 2A / 4A max. @ 2x17Ah (± 5%) – przełączany zworką
  • zabezpieczenie przeciwzwarciowe SCP: elektroniczne, automatyczny powrót
  • zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: bezpiecznik topikowy
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie nadnapięciowe OVP: >32V (przywracane automatycznie)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<19V (± 5%) – odłączenie zacisku akumulatora
  • wyjście techniczne TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): mikrowyłącznik, styki NC (obudowa zamknięta), 0.5A @50V DC (max.)

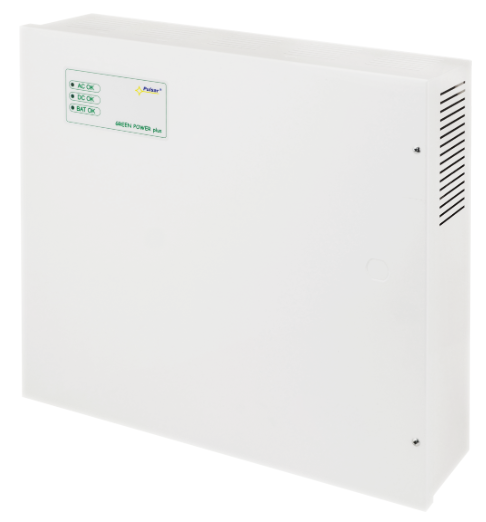

  • sygnalizacja optyczna – panel przedni zasilacza:
    • AC dioda sygnalizująca stan zasilania AC (czerwona, stan normalny - świeci światłem ciągłym, awaria – nie świeci)
    • AUX dioda sygnalizująca stan zasilania DC na wyjściu zasilacza impulsowego (zielona, stan normalny - świeci światłem ciągłym, awaria – nie świeci)
    • BAT dioda sygnalizująca poziom napięcia akumulatora (zielona, stan normalny: świeci światłem ciągłym, awaria: nie świec)
  • wyjścia techniczne:
    • EPS - wyjście sygnalizujące awarię zasilania AC:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC, czas opóźnienia zadziałania: ok. 10s.
      • typu OC: 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z, opóźnienie 10s
    • PSU - wyjście sygnalizujące brak napięcia DC/awarię zasilacza:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC
      • typu OC, 50mA max. stan normalny: poziom L (0V), awaria: poziom hi-Z
    • LoB - wyjście sygnalizujące niski poziom napięcia akumulatora:
      • typu przekaźnikowego: 1A@ 30VDC/50VAC
      • typu OC, 50mA max. stan normalny (UBAT >23V): poziom L (0V), awaria (UBAT <23V): poziom hi-Z
  • zasilacz nie posiada funkcji wykrywania akumulatora.
  • temperatura pracy: -10 st. C ... +40 st. C,
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC
  • stopień ochrony: IP20
  • obudowa: blacha stalowa DC01 0,7 mm, kolor RAL9003
  • zamykanie: wkręt walcowy x2 (z czoła), możliwość montażu zamka
  • złącza:
    • zasilanie: Φ0,63-2,50 (AWG 22-10)
    • wyjścia: Φ0,63-2,50 (AWG 22-10)
    • wyjścia akumulatora BAT: 6,3F-2,5
    • wyjścia techniczne: Φ0,41-1,63 (AWG 26-14)
    • wyjście TAMPER (przewody)
  • napięcie zasilania: 176÷264V AC
  • pobór prądu: 1,5A@230V AC max.
  • miejsce na akumulator: 2x 17Ah / 12V (SLA) max. 370 x 170 x 80 mm
  • wymiary: 400 x 350 x 92+8 mm
  • waga (netto): 4,2 kg

W zestawie:

  • zasilacz Pulsar HPSBOC11A24C - 1 szt;
  • instrukcja.
