ZASILACZ BUFOROWY HERMETYCZNY PULSAR PSBSH2012B 13,8V/2A/7AhZASILACZ BUFOROWY HERMETYCZNY PULSAR PSBSH2012B 13,8V/2A/7Ah
ZASILACZ BUFOROWY HERMETYCZNY PULSAR PSBSH2012B 13,8V/2A/7Ah
ZASILACZ BUFOROWY HERMETYCZNY PULSAR PSBSH2012B 13,8V/2A/7Ah

ZASILACZ BUFOROWY HERMETYCZNY PULSAR PSBSH2012B 13,8V/2A/7Ah

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 0,00 zł

Numer katalogowy: 12995

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 363,83 zł

Cena netto: 295,80 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Produkt archiwalny

Zasilacz buforowy Pulsar PSBSH2012B przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (+/-15%). Zasilacz dostarcza napięcia U=13,8V DC o wydajności prądowej:

1. Prąd wyjściowy 2A (bez akumulatora)
2. Prąd wyjściowy 1,8A + 0,2A ładowanie akumulatora
3. Prąd wyjściowy 1,5A + 0,5A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max 2A.

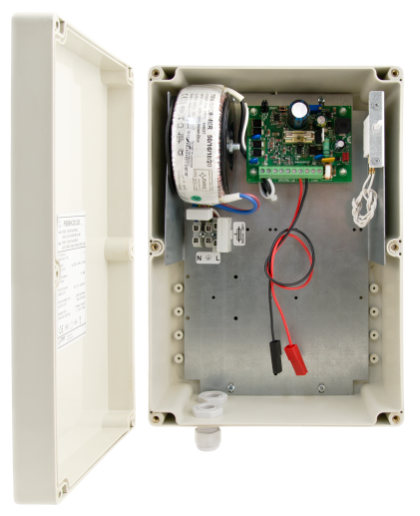

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz umieszczony jest w obudowie ABS z miejscem na akumulator 7Ah/12V (brak w zestawie). Posiada mikroprzełącznik (TAMPER) sygnalizujący otwarcie drzwiczek (czołówki).

UWAGA!
Zasilacz sprzedawany jest bez akumulatora - mogą go Państwo zakupić na naszych innych aukcjach.

Cechy zasilacza:

  • sprawność: 71%
  • wyjście zasilania: 2A/13.8VDC
  • prąd ładowania akumulatora 0,2A/0,5A - przełączany zworką
  • niski poziom tętnień napięcia
  • kontrola ładowania i konserwacji akumulatora
  • ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
  • przycisk START załączenia akumulatora
  • zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
  • regulowane czasy sygnalizacji zaniku sieci 230V AC
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
    • termiczne OHP
    • przepięciowe
    • antysabotażowe (tamper) - otwarcie obudowy
  • wyjścia techniczne typu OC:
    • EPS - zaniku sieci 230V AC,
    • PSU - awaria zasilacza,
    • LoB - niskie napięcie akumulatora
  • obudowa natynkowa, zamykanie - skręcana
  • obudowa hermetyczna - stopień ochrony IP65
  • miejsce na akumulator 7Ah/12V (brak w zestawie)
  • napięcie zasilania 230VAC/50Hz

Schemat blokowy:

alt

Specyfikacja techniczna:

  • typ zasilacza: A (EPS – External Power Source)
  • moc zasilacza: 30W max.
  • napięcie wyjściowe: 11V÷ 13,8V DC (praca buforowa); 10V÷13,8V DC (praca bateryjna)
  • prąd wyjściowy:
    • 2A (bez akumulatora)
    • 1,8A + 0,2A ładowanie akumulatora
    • 1,5A + 0,5A ładowanie akumulatora
  • zakres regulacji napięcia wyjściowego: 12÷14,5V DC
  • napięcie tętnienia: 40 mV p-p max.
  • pobór prądu przez układy zasilacza: 16 mA (praca bateryjna)
  • prąd ładowania akumulatora: 0,2A / 0,5A – przełączany zworką IBAT
  • zabezpieczenie przepięciowe: warystory
  • zabezpieczenie przeciwzwarciowe SCP: elektroniczne – ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego FBAT w obwodzie akumulatora (wymaga wymiany wkładki topikowej). Automatyczny powrót.
  • zabezpieczenie przeciążeniowe OLP: 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
  • zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: F3,15A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
  • zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<10V (± 0,5V) – odłączenie zacisku akumulatora
  • zabezpieczenie antysabotażowe: TAMPER (wyjście sygnalizujące otwarcie obudowy zasilacza): mikrowyłącznik, styki NC (obudowa zamknięta), 0,5A@50V DC (max.)
  • wyjścia techniczne:
    • EPS - wyjście sygnalizujące awarię zasilania AC: typ OC 50mA max.
      • stan normalny: poziom L (0V), awaria: poziom hi-Z,
      • opóźnienie 10s/60s (+/-20%) - konfiguracja zworką TAC
    • PSU - wyjście sygnalizujące brak napięcia DC/awarię zasilacza: typ OC 50 mA max.
      • stan normalny: poziom L (0V)
      • awaria: poziom hi-Z
    • LoB - wyjście sygnalizujące niski poziom napięcia akumulatora: typ OC 50 mA max.
      • stan normalny (UBAT >11,5V): poziom L (0V)
      • awaria (UBAT <11,5V): poziom hi-Z
  • bezpiecznik Fbat – F 3,15A / 250V
  • bezpiecznik Fmains – T 500mA / 250V
  • temperatura pracy: -10 st. C ... +40 st. C
  • wilgotność względna 20-90% bez kondensacji
  • temperatura składowania: -20 st. C ... +60 st. C
  • wytrzymałość elektryczna izolacji:
    • 3000 V/AC min. (pomiędzy obwodem wejściowym – sieciowym - a obwodami wejściowymi zasilacza I/P-O/P)
    • 1500 V/AC min. (pomiędzy obwodem wejściowym a obwodem ochronnym PE I/P-O/P)
    • 500 V/AC min. (pomiędzy obwodem wyjściowym a obwodem ochronnym PE O/P-FG)
  • rezystancja izolacji – pomiędzy obwodem wejściowym a wyjściowym lub ochronnym: 100 MΩ, 500V/DC

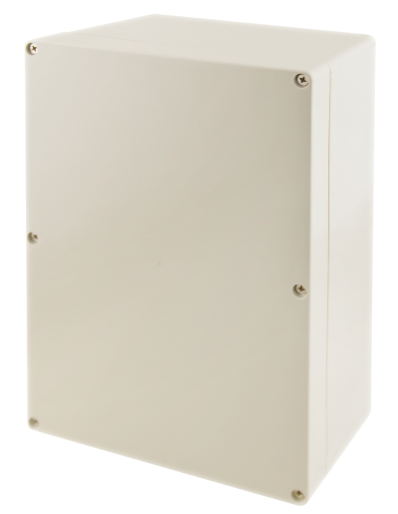

  • obudowa: ABS, IP65, kolor jasny szary
  • złącza:
    • zasilanie: Φ0,63÷2,50 (AWG 22-10)
    • wyjścia: Ф0,41÷1,63 (AWG 26-14)
    • wyjścia akumulatora BAT: 6,3F-2,5, 30cm
    • wyjscie TAMPER: przewody, 30cm
  • zamykanie: wkręt walcowy x6 (z czoła)
  • napięcie zasilania: 230V AC /50Hz
  • pobór prądu: 0,23A @230V AC
  • miejsce na akumulator: Ah/12V (SLA) max. 170 x 115 x 75 mm
  • wymiary: 184 x 264 x 95 mm
  • wysokość dławnic: 25 mm
  • ilość dławnic/średnica otworu: 2szt. / 4÷8mm
  • waga (netto): 2,2 kg
alt
W zestawie:

  • zasilacz buforowy hermetyczny Pulsar PSBSH2012B - 1 szt;
  • instrukcja.
