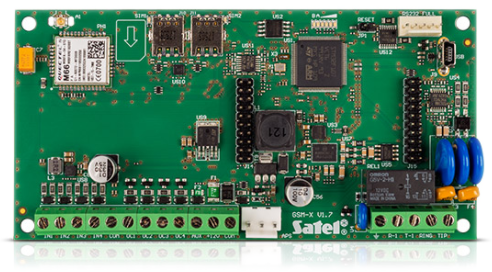

UNIWERSALNY MODUŁ KOMUNIKACYJNY GSM SMS CLIP SATEL GSM-X

Uniwersalny moduł komunikacyjny Satel GSM-X może monitorować dowolny system: alarmowy lub automatyki. W tym celu wykorzystuje połączenie za pośrednictwem dialera dowolnej centrali alarmowej lub jej odpowiednio skonfigurowanych wyjść. Z powodzeniem znajdzie zastosowanie w wielu już istniejących, jak i nowo budowanych instalacjach. Współpracując z centralą alarmową może symulować stację monitorującą, odbierając informacje o zdarzeniach. W przypadku współpracy z prostszymi modelami central lub podczas nadzorowania np. linii technologicznych, śledzi zmiany stanów na swoich wejściach. Otrzymane informacje przekazuje do stacji monitorujących agencji ochrony lub zainteresowanych osób.
Moduł GSM-X współpracuje z urządzeniami serii INTEGRA i INTEGRA Plus poprzez interfejs RS-232. W ten sposób realizuje monitoring i powiadamianie (treść pobierana z listy zdarzeń – INTEGRA Plus), a także zdalne połączenie z oprogramowaniem DLOADX oraz GUARDX.
Komunikator możemy rozbudować o moduł ethernetowy GSM-X-ETH, dzięki czemu monitoring może być realizowany 2 niezależnymi torami (Ethernet i GPRS). Stała kontrola stanu połączeń ze stacją monitorującą oraz zastępowalność torów transmisji sprawiają, iż spełnione są wygórowane wymogi DP4 normy EN 50136 w zakresie tzw. Dual Path Reporting.
W obszarze monitoringu, skuteczne przesyłanie informacji realizowane jest:

• przez GPRS – za pomocą protokołów TCP lub UDP,
• głosowo – torem audio przez GSM (6 formatów transmisji),
• w formie tekstowej – SMS,
• przez sieć Ethernet (wymagany moduł GSM-X-ETH brak w zestawie) z wykorzystaniem TCP lub UDP.

W przypadku udostępniania zdarzeń w technologii GPRS lub przez sieć Ethernet, moduł obsługuje 2 formaty transmisji:


• SIA-IP (do współpracy z dowolną stacją monitorującą),
• SATEL (do współpracy z urządzeniami produkcji SATEL: stacją monitorującą STAM-2 lub konwerterem monitoringu TCP/IP do formatów audio SMET-256).

Urządzenie wyposażone jest w telefon GSM. Posiada 2 gniazda na karty SIM i umożliwia korzystanie z usług różnych operatorów. Jest to przydatne, gdyż w sytuacji awarii jednej z kart, urządzenie automatycznie przełącza się na drugą. Moduł zapewnia przesyłanie powiadomień na max. 8 numerów telefonów. Funkcja ta może być realizowana: głosowo (poprzez wbudowany układ powiadamiania głosowego), wiadomościami SMS, powiadomieniami PUSH lub poprzez usługę CLIP.
Moduł może w pełni zastąpić linię analogową. Generuje wówczas charakterystyczne dla niej stany napięciowe i sygnały o stanie łącza (np. linia wolna/niedostępna), a po zestawieniu połączenia przez sieć GSM - przekazuje sygnały z niej przychodzące. Gdy linia jest niedostępna przekierowuje połączenia głosowe do sieci GSM. W przypadku central abonenckich PBX pełni rolę dodatkowej linii zewnętrznej (bramki GSM), co pozwala zoptymalizować koszty połączeń (z PSTN do GSM). Moduł może także filtrować połączenia, generować dźwięk dzwonka oraz informację o numerze dzwoniącego (Caller ID).
Urządzenie wyposażone jest w 4 programowalne wyjścia, którymi można sterować zdalnie z wykorzystaniem SMS, CLIP, DTMF, aplikacji mobilnej GX CONTROL (na system Android/iOS) lub oprogramowania konfiguracyjnego GX Soft. Dzięki temu GSM-X może być użyty do zdalnego sterowania systemem alarmowym lub innymi podłączonymi urządzeniami.
Do programowania i konfiguracji wykorzystuje się komputer z zainstalowanym programem GX Soft. Połączenie z modułem może odbywać się lokalnie, po podłączeniu do portu mini-USB modułu lub zdalnie, łącząc się z urządzeniem przez GPRS lub Ethernet (wymagany GSM-X-ETH). Zdalna aktualizacja urządzenia (jego firmware’u) możliwa jest dzięki współpracy GSM-X z oprogramowaniem UpServ.

Cechy produktu:


• obsługa Dual Path Reporting zgodnie z normą EN 50136
• konwersja monitoringu telefonicznego na formaty audio / SMS / Ethernet (wymagany moduł GSM-X-ETH) / GPRS
• przesyłanie powiadomień do max. 8 numerów telefonów
• powiadamianie: audio / SMS / PUSH / CLIP
• konwersja komunikatów PAGER na SMS
• symulowanie linii telefonicznej poprzez GSM
• przełączanie na GSM przy awarii linii telefonicznej
• bramka GSM dla central telefonicznych
• kompatybilność z centralami INTEGRA i INTEGRA Plus: szybki transfer danych przez RS-232, konwersja monitoringu RS-232 / TCP/IP, automatyczna kompozycja treści powiadomień (INTEGRA Plus), możliwość zdalnego połączenia z programami DLOADX i GUARDX
• odbiornik SMS i CLIP dla stacji monitorującej STAM-2
• 4 programowalne wejścia (NO, NC)
• 4 wyjścia (OC) sterowane za pomocą SMS / CLIP / DTMF / GX CONTROL / GX Soft
• obsługa 2 kart SIM
• możliwość sprawdzenia stanu konta pre-paid i powiadamianie o przekroczeniu limitu środków
• konfiguracja ustawień modułu: lokalne (komputer z programem GX Soft podłączony do portu USB modułu), zdalnie (komputer z programem GX Soft łączący się z modułem przez Ethernet – dzięki GSM-X-ETH - lub GPRS)
• współpraca z aplikacją mobilną GX CONTROL
• możliwość zdalnej aktualizacji oprogramowania (firmware)
• możliwość rozbudowy o moduł ethernetowy GSM-X-ETH

Specyfikacja techniczna:


• liczba wejść: 4
• liczba wyjść: typu OC: 4
• liczba wyjść zasilających: 1
• wyjścia typu OC: 50 mA / 12V DC
• wyjście AUX: 300 mA / 12V DC
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12 V DC (±15%)
• pobór prądu: 100 mA (w stanie gotowości), 275 mA (max.)
• wymiary płytki elektroniki: 141 x 70 mm
• wymiary obudowy: 126 x 158 x 46 mm
• waga: 255 g

W zestawie:


• moduł komunikacyjny Satel GSM-X – 1 szt;

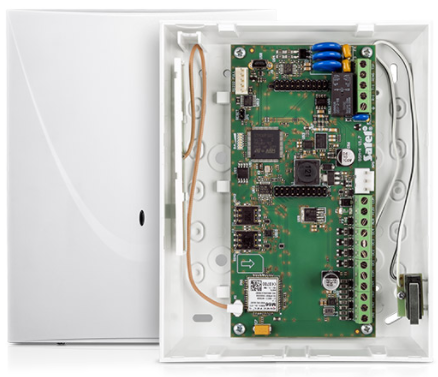

• obudowa Satel OPU-2 B - 1 szt;
• antena Satel ANT-GSM-I - 1 szt;
• instrukcja skrócona.
