ZESTAW ALARMOWY SATEL INTEGRA 64 + OPU-3P + INT-GSM LTE + 18Ah

Przewodowy zestaw alarmowy INTEGRA to zaawansowane rozwiązanie łączące w sobie funkcje alarmowe z możliwością realizowania systemów automatyki domowej i kontroli dostępu. Dzięki szerokiej gamie modułów rozszerzeń, ich możliwości mogą być dostosowane do bieżących potrzeb – od niewielkich systemów, po rozległe instalacje. Dużym atutem centrali INTEGRA 64 są jej możliwości komunikacyjne w połączeniu z dodatkowymi modułami – GSM oraz TCP/IP.

UWAGA!

Zestaw sprzedawany jest bez:


• czujników alarmowych,
• manipulatorów (klawiatur), paneli dotykowych (kompatybilne urządzenia serii INT-...);
• sygnalizatora/ów,

które mogą Państwo zakupić wg swoich potrzeb na pozostałych naszych ofertach.

Przy doborze urządzeń prosimy zwrócić uwagę na obciążalność prądową centrali, tzn. należy obliczyć pobór prądu każdego urządzenia tak, aby ich suma nie przekraczała wydajności prądowej płyty (tj. 3A). W przypadku przekroczenia tej wartości należy zastosować dodatkowy zasilacz buforowy (np. Satel APS-412) wraz z dodatkową obudową i akumulatorem.

Masz problem z doborem urządzeń, obliczenie poboru prądu zestawu? Chętnie pomożemy.

Ponadto... co istotne

Oferowany przez nas zestaw umożliwia podłączenie maksymalnie 64 urządzeń (np. czujek ruchu, dymu, gazów, kontaktronów, itd).

Prosimy zwrócić uwagę na to, że centrala alarmowa w standardzie posiada 16 wejść, zatem mogą Państwo podłączyć 15 czujników (16 wejście wykorzystywane jest na sabotaże). W celu dalszej rozbudowy należy zakupić ekspander INT-E (dodatkowe 8 wejść).
Centrala umożliwia podział obiektu na 32 strefy, tj. części obiektu, która może być niezależnie włączona (np. śpiąc na piętrze możemy włączyć czuwanie na parterze).
Do płyty głównej można podłączyć do 8 manipulatorów (klawiatur) / paneli.
Moduł GSM - INT-GSM LTE umożliwia powiadomienie o zdarzeniach poprzez SMS, CLIP i aplikację mobilną.


---

  Centrala Satel INTEGRA 64 obsługuje 16 do 64 wejść oraz 16 do 64 programowalnych wyjść. Posiada wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania. Obsługa systemu możliwa jest dzięki manipulatorom LCD, klawiaturom strefowym, pilotom i kartom zbliżeniowym, a także zdalnie – używając komputera lub telefonu komórkowego.

Cechy produktu (Integra 64):


• obsługa od 16 do 64 wejść
• możliwość podziału systemu na 32 strefy, 8 partycji
• obsługa od 16 do 64 programowalnych wyjść
• magistrale komunikacyjne do podłączania manipulatorów i modułów rozszerzeń
• wbudowany komunikator telefoniczny z funkcją monitoringu, powiadamiania głosowego i zdalnego sterowania
• obsługa systemu przy pomocy manipulatorów LCD, klawiatur strefowych, pilotów i kart zbliżeniowych oraz zdalnie z użyciem komputera lub telefonu komórkowego
• 64 niezależne timery do automatycznego sterowania
• funkcje kontroli dostępu i automatyki domowej
• pamięć 5887 zdarzeń z funkcją wydruku
• obsługa do 192+8+1 użytkowników
• port RS-232 - gniazdo RJ
• możliwość aktualizacji oprogramowania za pomocą komputera
• wbudowany zasilacz impulsowy o wydajności 3 A z funkcjami: ładowania akumulatora i diagnostyki
• opcja niezgłaszania ewentualnych problemów z połączeniem z serwerem SATEL jako awarii

Specyfikacja techniczna (Integra 64):


• wejścia przewodowe programowalne: 16
• maksymalna liczba wejść programowalnych: 64
• wyjścia przewodowe programowalne: 16
• maksymalna liczba wyjść programowalnych: 64
• wyjścia zasilające: 2
• magistrale komunikacyjne: 1+2
• manipulatory: 8
• ekspandery: 64
• partycje: 8
• strefy: 32
• numery telefonów do powiadamiania: 16
• komunikaty tekstowe: 64
• użytkownicy + administratorzy: 192+8
• timery: 64
• pamięć zdarzeń: 5887
• obciążalność wyjść programowalnych wysokoprądowych: 3A
• obciążalność wyjść programowalnych niskoprądowych: 50 mA
• obciążalność wyjścia +KPD: 2,5A
• obciążalność wyjścia +EX (+EX1 i +EX2): 2,5A
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 20 V AC ±15%, 50-60 Hz
• zalecany transformator 60 VA (brak w zestawie)
• pobór prądu: 149 mA (w stanie gotowości), 337 mA (max.)
• napięcie zgłoszenia awarii akumulatora: 11V (±10%)
• napięcie odcięcia akumulatora: 10,5V (±10%)
• prąd ładowania akumulatora: 500/1000 mA
• wydajność prądowa zasilacza: 3A
• napięcie wyjściowe zasilacza: 10,5…14V DC
• wymiary płytki elektroniki: 264 x 134 mm
• waga: 341 g



---



Obudowa Satel OPU-3 P to obudowa natynkowa, która można zastosować w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Zastosowanie specjalnych demontowanych paneli montażowych dodatkowo ułatwia instalację i konserwację elementów systemu. Obudowa wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.
Jej uniwersalny charakter oraz obszerne wymiary umożliwiają montaż w jej wnętrzu:


• central alarmowych Satel,
• modułów ich rozszerzeń Satel,
• modułów komunikacyjnych Satel,
• kontrolerów przejścia ACCO,
• centrali kontroli dostępu ACCO-NT.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12V o pojemności 7 lub 17Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Specyfikacja techniczna (OPU-3 P):


• ochrona antysabotażowa przed: otwarciem i oderwaniem od podłoża
• demontowane płyty montażowe ułatwiające instalację i konserwację systemu
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 (brak w zestawie) w miejscu transformatora
• kolor: biały
• materiał: polistyren
• wymiary: 324 x 382 x 108 mm
• waga: 1850 g



---



Transformator Pulsar AWT682 (TR 60 VA) przeznaczony jest do zasilania urządzeń wymagających napięcia AC: 18V lub 20V. Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej. W celu zachowania wymaganej klasy szczelności (IP43) należy montować urządzenie w pozycji pionowej.

Specyfikacja techniczna (AWT682):


• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 18V lub 20V
• moc: 60VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,33A
• prąd wyjściowy nominalny (I1/I2/I3): 3,3A / 3,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 500 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• obudowa: PC/ABC, UL94-V0
• klasa szczelności: IP43
• do montażu na szynie DIN wymagany uchwyt AWO466
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 75 x 124 x 65 mm



---



Moduł komunikacyjny GPRS Satel INT-GSM LTE umożliwia centralom alarmowym serii INTEGRA i INTEGRA Plus komunikację przez sieć 2G, 3G lub 4G. Pracuje na magistrali manipulatorów centrali alarmowej. Obsługuje 2 karty SIM, przez które może jednocześnie odbierać wiadomości i połączenia przychodzące. Wszystkie transmisje GPRS są szyfrowane w standardzie AES-192.
Urządzenie monitoruje zdarzenia do 2 stacji monitorujących (np. agencji ochrony) przez sieć komórkową, wykorzystując w tym celu transmisję danych komórkowych i wiadomości SMS, z możliwością ustalenia priorytetu dla każdego z wymienionych torów transmisji. Powiadomienia o zdarzeniach tworzone są automatycznie na podstawie zapisu z pamięci zdarzeń centrali alarmowej. Moduł przesyła informacje w formie wiadomości SMS lub za pomocą usługi CLIP (na max. 16 numerów), a w przypadku współpracy z centralą INTEGRA Plus również wiadomości e-mail (na max. 16 adresów). Po zainstalowaniu aplikacji mobilnej INTEGRA CONTROL (np. w smartfonie) dostępne są powiadomienia PUSH.

Urządzenie umożliwia zdalne sterowanie systemem przy pomocy:


• aplikacji mobilnej INTEGRA CONTROL (GPRS);
• wiadomości SMS;
• bezkosztowej usługi CLIP;
• programu GUARDX.

Komunikacja przez sieć komórkową umożliwia bezprzewodowe połączenie centrali i komputera z zainstalowanymi programami DLOADX i GUARDX, a tym samym na konfigurację i zarządzanie systemem nawet z odległej lokalizacji. Połączenie między modułem a komputerem można zrealizować poprzez usługę zestawiania połączeń SATEL.

INT-GSM LTE może współpracować z modułem ethernetowym ETHM-1 Plus (brak w zestawie; połączenie za pomocą RS-485). Domyślnie sieć komórkowa jest zapasowym kanałem łączności dla sieci Ethernet. Duet ten pozwala na realizowanie dwutorowego monitoringu (Dual Path Reporting), zgodnego z normą EN 50136, a także na określenie priorytetu torów monitorowania zdarzeń (Ethernet, dane komórkowe i SMS).

Połączenie z centralą alarmową możliwe jest na 2 sposoby:

1. bezpośrednio do magistrali manipulatorów i przez port RS-232

2. za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485

Cechy produktu (INT-GSM LTE):


• współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.19 lub wyższej)
• obsługa 2 kart SIM
• możliwość sprawdzenia stanu konta pre-paid
• synchronizacja czasu z serwera NTP lub sieci komórkowej
• powiadamianie: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
• zdalne sterowanie: SMS, CLIP, aplikacja mobilna
• monitoring: dane komórkowe (TCP/UDP), wiadomości SMS
• możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.07 lub wyższej):
  • Dual Path Reporting, zgodny z EN 50136
  • zapasowy tor łączności
• możliwość korzystania z usługi zestawiania połączeń SATEL
• obsługa systemu z aplikacji mobilnej INTEGRA CONTROL
  • Android (w wersji 4.2.7 lub wyższej)
  • iOS (w wersji 5.0 lub wyższej)
• programowanie central za pomocą DLOADX (w wersji 1.19.004 lub wyższej) - połączenie zdalne
• sterowanie systemem alarmowym przy użyciu GUARDX - połączenie zdalne
• współpraca z systemem INTEGRUM (integracja wielu systemów alarmowych bazujących na centralach INTEGRA i INTEGRA Plus)
• zdalna aktualizacja oprogramowania modułu przez UpServ

Specyfikacja techniczna (INT-GSM LTE):


• klasa środowiskowa wg EN50130-5: II
• temperatura pracy: -10...+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 110 mA (w stanie gotowości), 450 mA (max.)
• wymiary płytki elektroniki: 80 x 57 mm
• waga: 44 g



---



Kabel Satel RJ/PIN5 służy do łączenia portów RS central INTEGRA posiadających gniazdo RJ z modułami komunikacyjnymi posiadającymi złącze typu PIN5 (tj. modułami GSM, ISDN-MOD, ETHM-1, ETHM-1 Plus i modemem MDM56 BO).

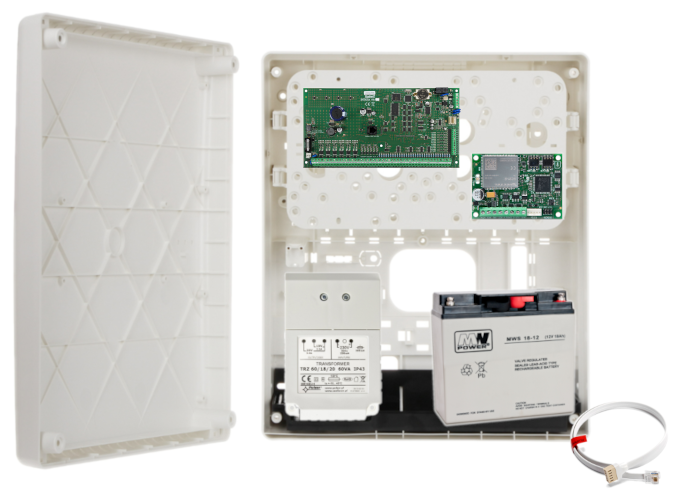

W zestawie:


• płyta główna Satel INTEGRA 64 - 1 szt;
• akcesoria (kołki montażowe, rezystory, bateria, przewód do akumulatora);
• obudowa Satel OPU-3 P – 1 szt;
• transformator Pulsar AWT682 - 1 szt;
• akumulator bezobsługowy 18Ah 12V - 1 szt;
• moduł komunikacyjny Satel INT-GSM LTE - 1 szt;
• antena LTE - 1 szt;
• kabel Satel RJ/PIN5 - 1 szt;
• instrukcja.

Konfiguracja centrali może odbywać się na 2 sposoby: z użyciem programu DLOADX (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL - brak w zestawie) oraz z poziomu manipulatora (dostępny osobno) (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

Aktualizacja oprogramowania modułu możliwa jest przez port RS-232 (wymagany przewód Satel USB-RS lub DB9F/RJ-KPL) lub zdalnie (przez GPRS) z wykorzystaniem oprogramowania UpServ.
