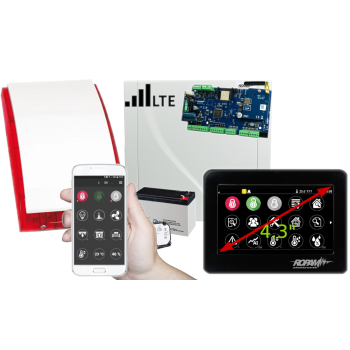

SYSTEM ALARMOWY ROPAM NeoLTE-IP-PS-SET TPR-4BS-P SP-4001R 7Ah

System alarmowy z serii Ropam został stworzony z myślą o zapewnieniu skutecznej ochrony oraz niezawodnej sygnalizacji włamania i napadu, zarówno w domach prywatnych, jak i małych przedsiębiorstwach. Doskonale sprawdza się również jako element rozbudowy bardziej zaawansowanych systemów zabezpieczeń. To idealne rozwiązanie w miejscach, gdzie priorytetem jest prosta obsługa, wysoka niezawodność oraz bogate funkcje komunikacyjne.

Sercem systemu jest centrala alarmowa Ropam NeoLTE-IP-PS wyposażona we wbudowany komunikator GSM, moduł WiFi oraz modem LTE, co umożliwia zdalny dostęp do systemu oraz jego pełną kontrolę. Dzięki temu użytkownicy mogą zarządzać alarmem z dowolnego miejsca na świecie. Jest to centrala hybrydowa, oferująca możliwości zarówno przewodowej, jak i bezprzewodowej komunikacji (przy użyciu modułu Ari, który nie jest dołączony do zestawu). Ponadto, centralę wyposażono w zasilacz buforowy 12V/1.5A.

W skład zestawu wchodzi również manipulator dotykowy TPR-4BS-P, wyposażony w 4,3" ekran LCD. Jego dotykowy interfejs zapewnia wygodną i prostą obsługę, co znacząco zwiększa komfort użytkowania. Dodatkowo w zestawie znajduje się syrena przewodowa, która pełni kluczową rolę w efektywnej sygnalizacji alarmu, zwiększając poziom bezpieczeństwa obiektu, a także akumulator 7Ah.

Cały system został zaprojektowany z myślą o użytkownikach ceniących nowoczesne rozwiązania, które łączą w sobie funkcjonalność, niezawodność i wygodę obsługi.

W zestawie:


• 1x centrala alarmowa Ropam NeoLTE-IP-PS wraz z akcesoriami;
• 1x antena Ropam AT-GSM-MINI90;
• 1x obudowa plastikowa Ropam O-R3P;
• 1x zasilacz AC/DC;.
• 1x przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4BS-P (kolor obudowy: czarny);
• 1x przewodowy sygnalizator zewnętrzny optyczno - akustyczny Satel SP-4001 R;
• 1x akumulator bezobsługowy 7Ah 12V.

UWAGA!

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na naszej stronie.

Pod wejścia w centrali podłączamy czujniki ruchu, kontaktrony, czujki dymu, czadu, gazów i itd.

Centrala posiada fabrycznie 8 wejść z możliwością rozbudowy poprzez ekspandery, pierwszy - EXP-I8 (do 16 wejść), natomiast kolejny to EXP-I8-RN - ekspandery do zakupu osobno.

Panel dotykowy posiada dodatkowe 2 wejścia. Aby je wykorzystać należy mieć przewód 6 żyłowy pomiędzy panelem a centralą.

Zapraszamy na prezentację centrali Ropam:

Możliwości systemu alarmowego

Widgety na pulpicie w aplikacjach mobilnych

RopamBridge, połączenie zdalne


---



Centrala alarmowa Ropam NeoLTE-IP-PS posiada wbudowany komunikator GSM, moduł WiFi i modem LTE, dzięki którym uzyskujemy zdalną kontrolę i sterowanie systemem. Jest to centrala hybrydowa - możliwa jest komunikacja przewodowa oraz bezprzewodowa Ari (wymagany moduł Ari - brak w zestawie). Wyposażona jest w 8-32 wejść programowalnych oraz 8-24 wyjść programowalnych.
Centralę wyposażono również we wbudowany zasilacz buforowy 12V/1,5A.
Kontrola systemu możliwa jest też z poziomu smartfona z zainstalowaną aplikacją RopamNeo (system Android/iOS) - do pobrania w Google Play lub App Store.
Centralę programuje się lokalnie (poprzez kabel micro USB lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP). Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.


Cechy produktu (NeoLTE-IP-PS):


• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (do zakupienia osobno)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• 8-32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-24 wyjść programowalnych, rozbudowa przez ekspandery wyjść
• obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4)
• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę), ze względu na wbudowana antenę WiFi wymagany montaż w obudowie plastikowej - O-R3P
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online oraz zdalnego sterowania
• 4 timery z kalendarzem, do sterowania i automatyki
• 1 magistrala komunikacyjna RopamNET (do podłączenia paneli dotykowych, modułów rozszerzeń)
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych
• programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP
• obsługa kodów USSD (kontrola kart pre-paid)
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 17÷20V/AC lub 20÷30V/DC (III klasa izolacji), wbudowany zasilacz buforowy 12V/1.5A

Funkcje automatyki budynkowej:


• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• funkcja Termostatu Pokojowego (obsługa 1 strefy grzewczej)
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.

Powiadomienie / Sterowanie


• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• PUSH powiadomienie do aplikacji mobilnej RopamNeo
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali)
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL)
• monitoring GPRS: współpraca ze stacją/serwerem Ropam Monitoring Software (RMS), ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo



LogicProcessor:


• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)
• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• Diagram Edytor - graficzny kreator logiki lub edytor skryptu (język skryptowy C)

Specyfikacja techniczna (NeoLTE-IP-PS):


• moc zasilacza (wydajność prądowa): 20W (1,5A)
• modem LTE: obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28), częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MH
• moduł WIFI: w standardzie 802.11 b/g/n, 2.4 GHz, z wbudowaną anteną PCB na obudowę
• typ transmisji danych: SMS, VOICE, GPRS
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia / naruszenie
• wejścia czujników temperatury: T1 - T2 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin = 0 - 10V / DC (max.) (impedancja Z = 30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa 2 x EIA-485 – magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych: O1, O2 i zasilających AUX, KBD: In = 1A (ciągła), Ipeak = 1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia: O1, O2, AUX, KBD: Ilim = 1A ~ 1,7A, Tj, Tc = 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść: O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• zabezpieczenia wyjścia +BAT: podnapięciowe Ubat<10,0V (+/-5%), zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe - 1.6A bezpiecznik PTC (automatyczny)
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• napięcie zasilania: U = 16V ~ 20V/AC min/max @ 30VA min., U = 20V ~ 28V/DC min/max @ 0,7A min.
• napięcie wyjściowe zasilacza: Un = 13,8V/DC (+/- 2%), U = 9,5V ~ 13,8V/DC
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 300/95/70mA – max/śr/min, Wifi Off = -15mA, Eth = +30mA
• akumulator współpracujący z centralą: 12V, 1,2Ah - 7,2Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat= 0,3A max.
• wymiary: 156 x 88 x 25 [-/+1] [mm]
• waga: 0,256g

Obudowa plastikowa Ropam O-R3P to solidne i funkcjonalne rozwiązanie zaprojektowane z myślą o zabezpieczeniu i estetyce systemów alarmowych. Wbudowany mikroprzełącznik antysabotażowy pełni kluczową rolę w ochronie przed nieautoryzowanym dostępem, natychmiast sygnalizując każde otwarcie obudowy. To dodatkowe zabezpieczenie stanowi istotny element systemu alarmowego, zwiększając jego niezawodność.

Obudowa Ropam O-R3P jest kompatybilna z różnymi komponentami systemu alarmowego, co czyni ją wszechstronnym elementem instalacyjnym. Pasuje do zasilacza PSR-ECO-2012, który montuje się na szynie DIN TH35, zapewniając stabilne i bezpieczne zasilanie systemu. Ponadto, obudowa współpracuje z BasicGSM 2, MultiGSM 2 (z dodatkowym modułem VAR-1*) oraz OptimaGSM, która może być rozszerzona o moduły EXP-I8, AP-IP, RF-4* oraz VAR-1*.

* montaż: kołki samoprzylepne

Jednym z istotnych atutów O-R3P jest możliwość montażu anteny GSM i WiFi wewnątrz obudowy. Dzięki temu rozwiązaniu są one chronione przed uszkodzeniami mechanicznymi i wpływem warunków atmosferycznych, co przyczynia się do dłuższej żywotności i niezawodności systemu. Montaż anten wewnątrz obudowy poprawia również estetykę instalacji, eliminując konieczność prowadzenia dodatkowych kabli na zewnątrz.

Specyfikacja techniczna (O-R3P):


• montaż anteny GSM, WIFI wewnątrz obudowy
• miejsce dla akumulatora: 7Ah/12V (SLA, brak w zestawie)
• tamper ROPAM - mikroprzełącznik antysabotażowy
• tamper – otwarcie obudowy
• szyna DIN (TH35) do montażu zasilacza PSR-ECO
• materiał: ABS
• kolor jasnoszary
• zamykanie: skręcana x4 od czoła obudowy + maskownice
• płyta montażowa z pleksi, montaż PCB za pomocą wkrętów (łatwa modyfikacja, inna konfiguracja)
• wymiary 264 x 253 x 85 mm

Antena GSM Ropam AT-GSM-MINI90, kątowa 90°, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

Specyfikacja techniczna (AT-GSM-MINI90):


• częstotliwość: dual-band, 900/1800 MHz
• częstotliwość: dual-band, 900/1800 MHz, dookólna
• złącze SMAm,  kątowa 90°
• zysk: 2,15 dBi
• VSWR <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna
• kolor: czarny
• wymiary: ø 10 x 48 mm
• temp. pracy: -30°C ... +85°C



---

Panel dotykowy (klawiatura dotykowa) Ropam TPR-4BS-P z ekranem 4,3”, w obudowie natynkowej, czarnej. Nowoczesna stylistyka, sprawdzona technologia wraz z efektownym kolorowym wyświetlaczem LCD doskonale nadaje się do aranżacji w większości wnętrz i pomieszczeń.
Intuicyjny i przejrzysty interfejs sprawia, że sterowanie systemem alarmowym i automatyka domową jest bardzo proste.
Panel (wyposażony w rozłączne złącza) to nowoczesny element sterowania i kontroli systemu alarmowego.
Urządzenie przeznaczone jest do montażu na płaskiej powierzchni (nie wymaga puszki instalacyjnej ani podkucia).

Cechy produktu (TPR-4BS-P):


• kolorowy wyświetlacz 4,3” TFT LCD, LED o wysokim kontraście i jasności
• estetyczne wykonanie z plastikową ramką maskująca boki i przód LCD
• rezystancyjny panel dotykowy „TouchPanel”, bez mechanicznych styków, rezystancyjny, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• dwa ekrany z możliwością dowolnego umieszczenia piktogramów, wg. wymagań aplikacji lub użytkownika
• wizualizacja i sterowanie automatyką domową
• funkcja termostatu pokojowego (2 niezależne), kalendarz tygodniowy, pięć profili temperatury,, cztery przedziały dzienne, synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (brak w zestawie), (txt) i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• kolor ramki: czarny

Najważniejsze funkcje:


• funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię





• rejestrator temperatury LoggerTemp – pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu

Obsługa panelu dotykowego Ropam


• programowanie urządzenia, komunikacja między oprogramowaniem a urządzeniami możliwa jest poprzez port USB (wykorzystując kable komunikacje USB - USB micro) lub WiFi/LAN - aplikacja NeoGSM-IP Manager
• obsługa urządzenia - program RopamNeo.

Specyfikacja techniczna (TPR-4BS-P):


• wyświetlacz LCD: 4.3" TFT LCD, 16,7mln kolorów, 480x272px
• panel dotykowy: rezystancyjny
• sygnalizacja akustyczna: ~80 dB max.
• gniazdo karty SD:
  • obsługa kart micro SD / SDHC (do 8GB, brak w zestawie)
  • plan budynku (tablica sensoryczna)
  • cyfrowa ramka zdjęć (100 zdjęć max.)
  • rejestracja historii temperatury z czujników temp.
• obciążalność wyjścia przekaźnikowego: 1A max. @30VDC/50VAC
• typ wejść TPR-x (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO, rezystancja linii dla danego typu: brak naruszenia/naruszenie hi-Z/~30Ω, ~300Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/k1
• komunikacja systemowa: RS485 (protokół zastrzeżony)
• stopień ochrony: IP20
• zabezpieczenie antysabotażowe obudowy: otwarcie i oderwanie od podłoża
• kolor: czarny
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ...+55 st. C
• wilgotność RH: 20...90%, bez kondensacji
• złącza AWG 24-12, rozłączne
• napięcie zasilania: 9V-14VDC (min/max)
• pobór prądu: 100 mA / 140 mA @12V (1.2W/1.7W) min/max.
• wymiary: 122,3 x 88,3 x 17,3 mm
• waga netto: 175g



---

Przewodowy, optyczno-akustyczny sygnalizator Satel SP-4001 R wyposażony jest w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest 1 z 3 rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB, dodatkowo można niezależnie wyzwolić sygnał optyczny i akustyczny. Posiada też zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.
Sygnalizator przeznaczony jest do montażu na zewnątrz budynków. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia.

Specyfikacja techniczna (SP-4001R):


• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• poziom natężenia dźwięku (z odległości 1 m): do 120 dB
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed oderwaniem od podłoża i otwarciem
• klasa środowiskowa wg EN50130-5: III
• kolor obudowy: czerwony
• temperatura pracy: -35 st. C ... +55 st. C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• max. pobór prądu: 40 mA (sygnalizacja optyczna), 230 mA (sygnalizacja akustyczna), 270 mA (sygnalizacja optyczna i akustyczna)
• wymiary: 148 x 254 x 64 mm
• waga: 890 g

W zestawie:


• centrala alarmowa Ropam NeoLTE-IP-PS - 1 szt;
• akcesoria montażowe (kołki, rezystory, przewód do akumulatora);
• antena Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• zasilacz AC/DC - 1 szt;
• przewodowa klawiatura dotykowa (panel dotykowy) ROPAM TPR-4BS-P (kolor obudowy: czarny) - 1 szt;
• przewodowy sygnalizator optyczno - akustyczny Satel SP-4001 R - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP).
