SYSTEM ALARMOWY ROPAM NeoLTE-IP-PS-SET 4x BOSCH TK-4B POWIADOMIENIE GSM

Zestaw alarmowy oparty na centrali Ropam NeoLTE-IP-PS to doskonałe rozwiązanie dla użytkowników poszukujących skutecznej i niezawodnej ochrony dla domu, biura lub małej firmy. System został zaprojektowany z myślą o maksymalnej funkcjonalności i wygodzie obsługi – zarówno lokalnie, jak i zdalnie.
Sercem zestawu jest nowoczesna centrala hybrydowa Ropam NeoLTE-IP-PS, która łączy w sobie przewodową i bezprzewodową (wymagany moduł Ari – brak w zestawie) obsługę systemu. Wbudowany komunikator GSM, moduł WiFi oraz modem LTE zapewniają pełną kontrolę nad systemem z każdego miejsca – za pośrednictwem aplikacji mobilnej RopamNeo. W skład zestawu wchodzi również manipulator dotykowy, strefowy TK-4B, który gwarantuje intuicyjne sterowanie systemem, a także syrena alarmowa zapewniającą głośną sygnalizację optyczno-akustyczną. Z kolei czujki Bosch wyróżnia wysoka jakość i odporność na fałszywe alarmy.
Ten zestaw to idealne połączenie nowoczesnych technologii, funkcjonalności i estetyki. Ropam NeoLTE-IP-PS to gwarancja bezpieczeństwa, wygody i nowoczesnej komunikacji.

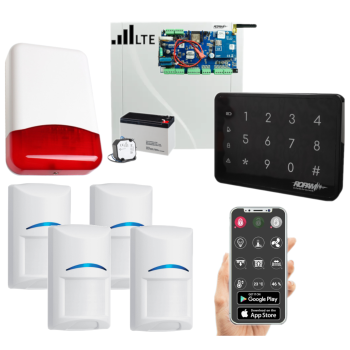

W zestawie:


• 1x centrala alarmowa Ropam NeoLTE-IP-PS wraz z akcesoriami;
• 1x antena Ropam AT-GSM-MINI90;
• 1x obudowa plastikowa Ropam O-R3P;
• 1x zasilacz AC/DC;
• 1x przewodowa strefowa, dotykowa klawiatura ROPAM TK-4B (kolor obudowy: czarny);
• 4x czujka wewnętrzna przewodowa BOSCH Gen2 ISC-BPR2-W12;
• 1x przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700
• 1x akumulator bezobsługowy 7Ah 12V.



Zapraszamy na prezentację centrali Ropam

Możliwości systemu alarmowego:



---


Centrala alarmowa Ropam NeoLTE-IP-PS to zaawansowana centrala alarmowa zaprojektowana z myślą o nowoczesnych systemach zabezpieczeń dla domów, firm i obiektów wymagających zdalnej kontroli.
Łączy w sobie niezawodność komunikacji LTE, WiFi i GSM oraz elastyczność dzięki możliwości pracy w trybie przewodowym i bezprzewodowym (po rozbudowie o moduł Ari, brak w zestawie).
Intuicyjna konfiguracja, wszechstronna rozbudowa i dostęp online sprawiają, że to idealne rozwiązanie dla wymagających użytkowników.


Główne cechy funkcjonalne:

• 2 niezależne strefy z trybami czuwania: pełnym i nocnym
• obsługa do 32 użytkowników (1 główny + 31 dodatkowych kodów)
• obsługa do 8 numerów telefonów oraz 8 adresów e-mail
• do 4 paneli dotykowych (serii TPR-4) lub klawiatur TK-4 (brak w zestawie)

Wejścia i wyjścia

• 8-32 wejść programowalnych (rozbudowa przez ekspandery wejść / panele dotykowe)
• 8-24 wyjść programowalnych (również z możliwością rozbudowy przez ekspandery wyjść)

Komunikacja i łączność

• modem LTE: obsługa sieci 4G/2G
  • LTE-FDD: B1/B3/B5/B7/B8/B20/B28
  • GSM: 850/900/1800/1900 MHz
• moduł WiFi: 802.11 b/g/n (2.4 GHz) – ze względu na wbudowaną antenę WiFi wymagany montaż w plastikowej obudowie O-R3P
• komunikacja IP:
  • kanał podstawowy: WiFi/LAN
  • kanał zapasowy: GPRS (automatyczne przełączanie)
• opcja połączenia przewodowego LAN - możliwe przez ekspander EXP-LAN (brak w zestawie)

Automatyka i zaawansowane funkcje

• 4 timery z kalendarzem – do sterowania i automatyzacji
• magistrala komunikacyjna RopamNET – podłączenie paneli dotykowych i modułów rozszerzeń
• magistrala TSR – podłączenie czujników temperatury i wilgotności
• LogicProcessor – tworzenie zaawansowanych funkcji logicznych

Obsługa i aktualizacja

• programowanie:
  • lokalnie: przez micro USB lub WiFi/ETH
  • zdalnie: przez GPRS lub IP
• obsługa kodów USSD – do kontroli kart pre-paid
• aktualizacja oprogramowania: przez kabel USB lub WiFi
• złącza zaciskowe: rozłączne, pogrupowane według funkcji



• zasilanie:
  • 17–20V AC lub 20–30V DC (III klasa izolacji)
  • wbudowany zasilacz buforowy 12V/1.5A

Cechy produktu (NeoLTE-IP-PS):


• 2 niezależne strefy z 2 typami czuwania: pełne lub nocne
• centrala hybrydowa: przewodowa + system bezprzewodowy Ari (do zakupienia osobno)
• użytkownicy: 32 kodów (1 główny +31), 8 numerów telefonów, 8 e-mail
• 8-32 wejść programowalnych, rozbudowa przez ekspandery wejść, panele dotykowe
• 8-24 wyjść programowalnych, rozbudowa przez ekspandery wyjść
• obsługa do 4 paneli dotykowych (serii TPR-4) lub klawiatur dotykowych (TK-4)
• wbudowany modem LTE - obsługa sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• wbudowany moduł WIFI (w standardzie 802.11 b/g/n, 2.4 GHz, z anteną na obudowę), ze względu na wbudowana antenę WiFi wymagany montaż w obudowie plastikowej - O-R3P
• komunikacja IP: WIFI/LAN kanał podstawowy, GPRS kanał zapasowy (automatyczne przełączanie)
• opcja połączenia przewodowego LAN poprzez ekspander: EXP-LAN (do zakupienia osobno)
• obsługa aplikacji mobilnej: RopamNeo, do nadzoru online oraz zdalnego sterowania
• 4 timery z kalendarzem, do sterowania i automatyki
• 1 magistrala komunikacyjna RopamNET (do podłączenia paneli dotykowych, modułów rozszerzeń)
• 1 magistrala TSR do podłączenia czujników temperatury i wilgotności
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych
• programowanie: lokalne przez micro USB lub WIFI/ETH, zdalne przez GPRS/IP
• obsługa kodów USSD (kontrola kart pre-paid)
• wygodne rozłączne złącza zaciskowe, pogrupowane wg portów
• możliwość aktualizacji oprogramowania poprzez kabel USB lub WiFi
• zasilanie: 17÷20V/AC lub 20÷30V/DC (III klasa izolacji), wbudowany zasilacz buforowy 12V/1.5A

Funkcje automatyki budynkowej:


• obsługa czujników temperatury i wilgotności (przewodowe, bezprzewodowe)
• funkcja Termostatu Pokojowego (obsługa 1 strefy grzewczej)
• kontrola wyjść do sterowania elementami automatyki możliwa poprzez: aplikacje mobilną RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• wejście analogowe AI 0-10V do kontroli parametrów fizycznych np. napięcie baterii, wilgotność [%RH], temperatura itd.

Powiadomienie / Sterowanie


• SMS powiadomienie oraz sterowanie - niezależne komunikaty dla zdarzeń w systemie
• PUSH powiadomienie do aplikacji mobilnej RopamNeo
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów bezpośrednio do centrali)
• E-MAIL: niezależne wiadomości e-mail dla zdarzeń w systemie, obsługa serwera SMTP (SSL/TSL)
• monitoring GPRS: współpraca ze stacją/serwerem Ropam Monitoring Software (RMS), ze stacją Kronos NET (sterownik RopamDirect) lub SafeStar szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• wbudowany protokół komunikacyjny SIA-IP,
• możliwość obsługi za pomocą aplikacji mobilnej RopamNeo



LogicProcessor:


• graficzny, blokowy edytor logiki (DiagramEditor)
• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• do 10 niezależnych warunków logicznych, (bloki If...Then...Else)
• 20 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• Diagram Edytor - graficzny kreator logiki lub edytor skryptu (język skryptowy C)

Specyfikacja techniczna (NeoLTE-IP-PS):


• moc zasilacza (wydajność prądowa): 20W (1,5A)
• modem LTE: obsługa sieci 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28), częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MH
• moduł WIFI: w standardzie 802.11 b/g/n, 2.4 GHz, z wbudowaną anteną PCB na obudowę
• typ transmisji danych: SMS, VOICE, GPRS
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO = hi-Z/~30Ω, ~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 impedancja linii dla danego typu: brak naruszenia / naruszenie
• wejścia czujników temperatury: T1 - T2 (Data), GND, +VT (3,3V)
• wejście analogowe (programowane): Uin = 0 - 10V / DC (max.) (impedancja Z = 30KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu)
• komunikacja systemowa 2 x EIA-485 – magistrala systemowa RopamNET, USB B/microUSB- połączenie z komputerem serwisowym (komunikacja, uaktualnienie)
• obciążalność wyjść sterowanych: O1, O2 i zasilających AUX, KBD: In = 1A (ciągła), Ipeak = 1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia: O1, O2, AUX, KBD: Ilim = 1A ~ 1,7A, Tj, Tc = 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść: O1, O2: 2kΩ max. impedancja linii
• obciążalność wyjść O3-O8: 700mA @30Vdc
• zabezpieczenia wyjścia +BAT: podnapięciowe Ubat<10,0V (+/-5%), zabezpieczenie przed odwrotną polaryzacją i przeciwzwarciowe - 1.6A bezpiecznik PTC (automatyczny)
• klasa środowiskowa: II
• temperatura pracy: -10°C.…+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• złącza AWG: 24-12, rozłączne
• napięcie zasilania: U = 16V ~ 20V/AC min/max @ 30VA min., U = 20V ~ 28V/DC min/max @ 0,7A min.
• napięcie wyjściowe zasilacza: Un = 13,8V/DC (+/- 2%), U = 9,5V ~ 13,8V/DC
• sygnalizacja awarii zasilania DC: U<11V
• pobór prądu przez układy centrali (bez wyjść): 300/95/70mA – max/śr/min, Wifi Off = -15mA, Eth = +30mA
• akumulator współpracujący z centralą: 12V, 1,2Ah - 7,2Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat= 0,3A max.
• wymiary: 156 x 88 x 25 [-/+1] [mm]
• waga: 0,256g



---





Ropam TK-4B to nowoczesna, dotykowa klawiatura strefowa przeznaczona do obsługi 1 strefy systemu alarmowego. Dzięki pojemnościowemu ekranowi bez mechanicznych przycisków oraz wytrzymałej obudowie z zabezpieczeniem antysabotażowym, panel idealnie sprawdza się w domach, mieszkaniach i małych obiektach użytkowych.
Współpracuje z centralami Ropam serii NeoGSM-IP(-64), NeoLTE-IP(-64) i Neo-IP(-64).


Cechy ogólne

• obsługa 1 strefy systemu alarmowego
• pojemnościowy ekran dotykowy – bez elementów mechanicznych
• kompaktowa i trwała konstrukcja – idealna do mniejszych instalacji
• elegancki, czarny kolor obudowy
• klawiatura z podświetleniem, nadruk w kolorze białym



Współpraca z centralami

• kompatybilność:
  • NeoGSM-IP
  • NeoGSM-IP-64,
  • NeoLTE-IP,
  • NeoLTE-IP-64,
  • Neo-IP,
  • Neo-IP-64.
• komunikacja z centralą poprzez magistralę RopamNET (EIA-485)



Sygnalizacja i funkcjonalność

• diody LED informujące o stanie systemu:
  • zasilanie
  • alarm
  • czuwanie
  • awaria
• sygnalizacja akustyczna – potwierdzenie działań użytkownika



Technologia i zabezpieczenia

• wydajny, energooszczędny procesor 32-bitowy
• lokalny port NS25-3 – do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe – chroni przed nieautoryzowanym dostępem
• obudowa wykonana z trwałego tworzywa ABS​​​​​​

Specyfikacja techniczna (TK-4B):


• klasa środowiskowa: II
• temperatura pracy: -10°C ...+55°C
• wilgotność względna RH: 20%...90%, bez kondensacji
• komunikacja systemowa EIA-485 – magistrala systemowa RopamNET
• uaktualnienie firmware - NS25-3
• złącza AWG: 24-12, nierozłączne
• obudowa: ABS+PMMA
• napięcie zasilania: 9V÷15V DC
• pobór prądu: 50/70 mA (status/LED / ON-LED+buzzer-ON) @12VDC
• wymiary: 123 x 89 x 22 mm (W x H x D)



---



Bosch Gen2 ISC-BPR2-W12 to nowoczesna, przewodowa czujka ruchu PIR, zaprojektowana z myślą o skutecznym wykrywaniu intruzów wewnątrz chronionych pomieszczeń. Dzięki zastosowaniu 2 soczewek Fresnela o dużej gęstości oraz technologii inteligentnego przetwarzania sygnału FSP, urządzenie oferuje niezawodne działanie bez ryzyka fałszywych alarmów.


Zaawansowana optyka i skuteczna detekcja

• 2 soczewki Fresnela zapewniają wyraźny i szczegółowy obraz w całym polu detekcji
• 77 stref detekcji w układzie 7-warstwowym – pełne pokrycie obszaru monitorowania
• regulowana soczewka pozwala skonfigurować dodatkowe 3 strefy kontrolowane
• zasięg detekcji:12 × 12 metrów
• brak odporności na zwierzęta domowe

Inteligentna analiza sygnału FSP

• technologii First Step Processing (FSP) – szybka reakcja na ruch człowieka już przy pierwszym kroku
• automatyczne dopasowanie czułości – brak potrzeby ręcznej konfiguracji
• analiza takich parametrów jak amplituda, polaryzacja, czas trwania i nachylenie sygnału – dla większej precyzji i niezawodności

Łatwy montaż i precyzyjna kalibracja

• wbudowana poziomica z tyłu obudowy ułatwia precyzyjne ustawienie
• hermetyczna obudowa chroni elektronikę i układ optyczny przed kurzem, owadami i przepływem powietrza
• płyta czołowa z osłoną zabezpiecza czujkę przed uszkodzeniem podczas montażu
• stabilna praca w zróżnicowanych warunkach temperatury

Specyfikacja techniczna (BPR2-W12):


• rodzaj optyki: Fresnel
• zasięg na całej powierzchni 12 x 12 m
• kąt widzenia: 85 stopni
• regulacja czułości
• odporność na zakłócenia RFI
• możliwość zmiany wysokości montażu nie wymaga dodatkowych regulacji
• samoblokująca obudowa i wbudowana poziomnica pęcherzykowa - skrócony czas montażu
• zalecana wysokość montażu: 2.2 - 2.75 m
• klasa zabezpieczenia: Grade 2
• temperatura pracy: -30 st. C ... +55 st. C
• zasilanie: 9~15V DC
• max. pobór prądu: 18 mA
• wymiary: 105 x 61 x 44 mm



---



Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o natężeniu max. 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm

W zestawie:


• centrala alarmowa Ropam NeoLTE-IP-PS - 1 szt;
• akcesoria montażowe (kołki, rezystory, przewód do akumulatora);
• antena Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• zasilacz AC/DC - 1 szt;
• przewodowa klawiatura strefowa, dotykowa ROPAM TK-4B (kolor obudowy: czarny) - 1 szt;
• czujka wewnętrzna przewodowa BOSCH Gen2 ISC-BPR2-W12 - 4 szt;
• przewodowy sygnalizator zewnętrzny optyczno - akustyczny Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 7Ah 12V - 1 szt;
• instrukcja (wersja PDF do pobrania ze strony producenta).

Centralę programuje się lokalnie (poprzez kabel micro USB - brak w zestawie lub Wifi/ETH) albo zdalnie (przez serwer RopamBridge - GPRS lub IP).

Czujki sprzedawane są bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny), dedykowany B335 (ścienny) i B338 (sufitowy).
