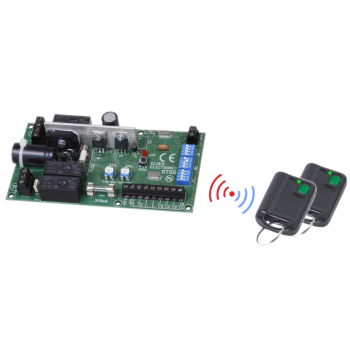

STEROWNIK DO BRAMY PRZESUWNEJ ELMES STB24VM1 24V + 2 PILOTY UMB100HT

STEROWNIK DO BRAMY PRZESUWNEJ ELMES STB24VM1 24V + 2 PILOTY UMB100HT

Dostępność: Dostępny

Koszt wysyłki: od 0,00 zł Dostępne formy wysyłki dla oglądanego produktu:Kurier DPD, Inpost (przelew lub pobranie) - 0,00 zł
Przesyłka pocztowa (Pocztex 48) (przelew lub pobranie) - 0,00 zł
InPost Paczkomaty 24/7 (przelew lub pobranie) - 0,00 zł
Odbiór osobisty - 0,00 zł
Poczta Polska - odbiór w punkcie (Żabka, Orlen, Ruch, Biedronka, Poczta Polska) - 0,00 zł

Numer katalogowy: 3414

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 227,38 zł

Cena netto: 184,86 zł

Ilość: szt.
Dodaj do koszyka

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)

Sterownik Elmes STB24VM1 przeznaczony jest do sterowania napędem bramy w którym zastosowano silnik prądu stałego 24V. Sterowanie może odbywać się bezprzewodowo - za pomocą pilotów - lub wyłącznikiem przewodowym.
Do zasilania urządzenia wymagane jest napięcie 24V AC (prądu zmiennego) i należy użyć zewnętrznego transformatora lub napięcie stałe (DC) z zasilacza 230V/24V o mocy większej niż suma mocy zastosowanego silnika i lampy.  Sterownik może pracować z wyłącznikami krańcowymi (mechaniczne lub magnetyczne) lub bez – w oparciu o funkcję wykrywania przeciążenia. Umożliwia podłączenie fotokomórki oraz wyłącznika bezpieczeństwa STOP.
Sterownik współpracuje tylko i wyłącznie z pilotami produkcji Elmes.


Cechy produktu:

  • technologia zmiennego kodu KEELOQ® zapewniająca wysoki poziom bezpieczeństwa
  • wybór rodzaju wyłącznika krańcowego, magnetyczny lub mechaniczny
  • superheterodynowy odbiornik radiowy
  • sterowanie pilotem lub wyłącznikiem ściennym w cyklu: otwieranie - stop - zamykanie - stop - otwieranie
  • współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik
  • pamięć pilotów: 112
  • zwolnienie silnika przy zatrzymaniu – zabezpiecza napęd przed mechanicznymi przeciążeniami i zwiększa trwałość napędu
  • luzowanie naprężeń powstających w napędzie po zamknięciu bramy poprzez podanie krótkiego impulsu na otwieranie
  • zabezpieczenie przeciążeniowe (nadprądowe) ustalane niezależnie dla każdego kierunku z osobna
  • samozamykanie po programowanym czasie PAUZY
  • możliwość blokowania samozamykania pilotem
  • praca w trybie parkingu – pilot wywołuje tylko otwieranie, nie zatrzymuje bramy i nie zamyka
  • współpraca z wyłącznikami krańcowymi typu NO (normalnie otwarte) lub NC (normalnie zwarte)
  • wyjście na lampę ostrzegawczą (migającą) lub oświetleniową
  • współpraca z fotokomórką typu NC (normalnie zamkniętą). Zadziałanie fotokomórki w czasie zamykania bramy powoduje jej otwieranie, a w czasie PAUZY – wstrzymuje odliczanie czasu. Po zwolnieniu fotokomórki:
    • PAUZA odliczana jest od początku lub
    • PAUZA zostaje skrócona –po 5 s nastąpi zamykanie bramy
  • dodatkowe funkcje podnoszące bezpieczeństwo użytkowania:
    • wejście STOP do podłączenia dodatkowych urządzeń zabezpieczających,
    • automatyczne zamykanie bramy poprzedzone trzema sekundami migania lampy,
    • programowany czas pracy silnika – zabezpieczenie na wypadek uszkodzenia krańcówek.

Schemat podłączenia:

alt


Specyfikacja techniczna:

  • odbiornik radiowy superheterodynowy 433,92MHz,
  • zabezpieczenie silnika: 6,3 A
  • maksymalna moc lampy: 40 W
  • wyjście zasilania fotokomórki: 24 VDC, max. 240 mA
  • próg zabezpieczenia przeciążeniowego: 2 - 7,5 A (regulowany przy instalacji)
  • czas pracy silnika: 1 s - 60 min
  • czas PAUZY lub świecenia lampy po zatrzymaniu: 1 s - 255 s
  • temperatura pracy: -20 st. C ... +55 st. C
  • zasilanie: 24 VAC lub 24 VDC
  • wymiary: 140 x 75 x 30 mm



Pilot 1-kanałowy Elmes UMB100HT o zasięgu do 100 m (w terenie otwartym)

  • częstotliwość pracy: 433,92 MHz
  • moc: 3-5 mW
  • bateria GP23A 12V
  • wymiary: 46 x 34 x 14 mm

W zestawie:


  • sterownik Elmes STB24VM1 - 1 szt;
  • pilot Elmes UMB100HT - 2 szt;
  • bateria GP23A 12V do pilota - 2 szt;
  • instrukcja.
