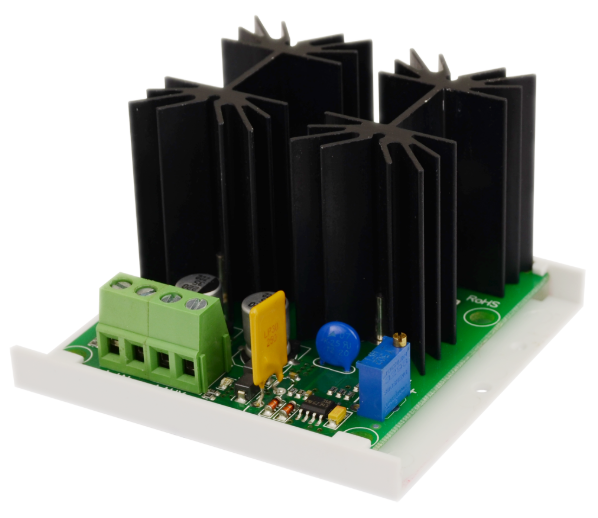

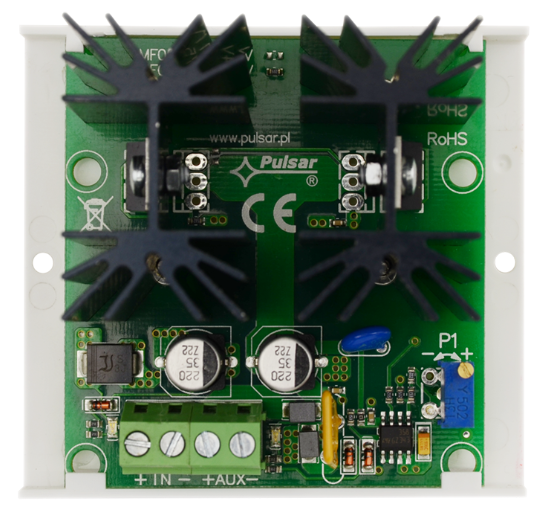

REDUKTOR NAPIĘCIA PULSAR RN25024 24V 2,5AREDUKTOR NAPIĘCIA PULSAR RN25024 24V 2,5A
REDUKTOR NAPIĘCIA PULSAR RN25024 24V 2,5A
REDUKTOR NAPIĘCIA PULSAR RN25024 24V 2,5A

REDUKTOR NAPIĘCIA PULSAR RN25024 24V 2,5A

Pulsar

Dostępność: Produkt archiwalny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13234

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 78,41 zł

Cena netto: 63,75 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)
Liniowy reduktor napięcia Pulsar RN25024 24V/2,5A służy do obniżenia i stabilizacji napięcia DC z zakresu 24V÷28V do wartości 24V (regulacja 22V÷Uin). W przypadku, gdy napięcie wejściowe spadnie poniżej nastawionej wartości, następuje całkowite otwarcie tranzystora i reduktor przewodzi bezstratnie (spadek napięcia ΔU<1%). Pozwala to na pełne wykorzystanie energii zgromadzonej w akumulatorze zasilacza przy pracy bateryjnej.
Maksymalny prąd obciążenia reduktora wynosi 2,5A (moc odbiornika P= 60W maks.). Wyjście reduktora wyposażone jest w zabezpieczenie przeciążeniowe (OLP) i przeciwzwarciowe (SCP). Posiada też optyczną sygnalizację pracy informującą o stanie zasilania DC i wyjścia DC. Moduł nie posiada izolacji galwanicznej pomiędzy wej/wyj (IN-AUX), pracuje na wspólnym potencjale „masy” (0V) (zaciski IN- oraz AUX- są połączone galwanicznie = zacisk wspólny).
Stabilizator napięcia RN25024 - w połączeniu z typowym zasilaczem buforowym - dedykowany jest do zasilania urządzeń wymagających stabilizowanego napięcia 20V÷24V DC. Dotyczy to w szczególności systemów telewizji przemysłowej CCTV (kamery, oświetlacze IR), kontroli dostępu KD i innych, w których występują urządzenia zasilane napięciem 24V DC.

Cechy produktu:

  • napięcie zasilania max. 28V DC
  • wyjście zasilania 24V DC/ 2,5A
  • zakres regulacji napięcia wyjściowego 22V÷Uin
  • liniowa stabilizacja napięcia
  • bezstratne przewodzenie poniżej progu stabilizacji
  • sygnalizacja optyczna LED
  • zabezpieczenia:
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP

Schemat blokowy:

alt

Specyfikacja techniczna:

  • napięcie zasilania: max. 28V DC (±5%)
  • napięcie wyjściowe: <24V DC nom. (±0,3V)
  • zakres nastawy napięcia Uaux: 22V ÷ Uin (fabrycznie 24V DC)
  • moc odbiornika: 60W max.
  • prąd wyjściowy: 2,5A max.
  • pobór prądu przez układy modułu: 9 mA max.
  • zabezpieczenie przeciwzwarciowe SCP i przeciążeniowe OLP: 110% ÷ 150% mocy reduktora (ograniczenie prądu przez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne)
  • sygnalizacja optyczna:
    • IN dioda sygnalizująca stan zasilania DC: czerwona (stan normalny świeci światłem ciągłym)
    • AUX dioda sygnalizująca stan zasilania DC na wyjściu modułu: zielona (stan normalny świeci światłem ciągłym)
  • warunki pracy: II kl. środowiskowa, -10 st. C ... +40 st. C, należy zapewnić przepływ powietrza wokół reduktora celem konwekcyjnego chłodzenia
  • montaż: listwa montażowa z taśmą przylepną lub kołki montażowe x4 (PCB Ø 4,2 mm)
  • złącza: Ø 0,41÷1,63 (AWG 26-14)
  • wymiary: 76 x 70 x 45 mm
  • waga: 0,10 kg (netto)

W zestawie:

  • reduktor napięcia Pulsar RN25024 – 1 szt;
  • instrukcja.
