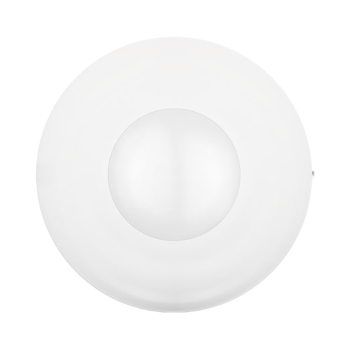

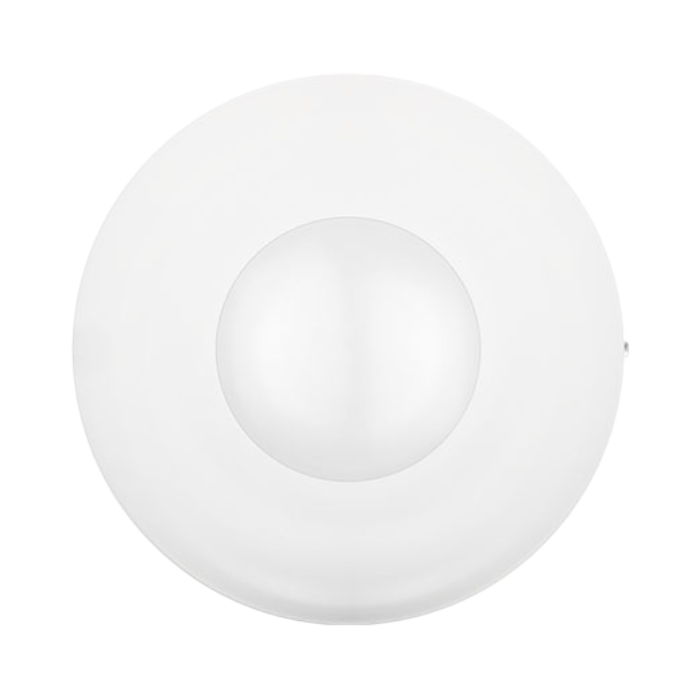

Przewodowa czujka ruchu PIR Satel SLIM-S-PIR-LUNA sufitowa

Skuteczna detekcja ruchu PIR

• detekcja ruchu przy użyciu pasywnego czujnika podczerwieni (PIR)
• maksymalny obszar detekcji:
  • ø 6 m / 28 m2 – montaż na 2,4 m (1)
  • ø 10 m / 79 m2 – montaż na 3,5 m (2)
• regulowana czułość detekcji
• cyfrowy algorytm wykrywania ruchu
• cyfrowa kompensacja temperatury
• możliwość konfigurowania ustawień czujki przy użyciu pilota Satel OPT-1 (brak w zestawie)

Wbudowane oświetlenie LED

• funkcja oświetlenia realizowana przez białe diody LED
• możliwość zdalnego sterowania oświetleniem
• aktywowanie oświetlenia ruchem
• tryby pracy oświetlenia:
  • tylko sterowanie zdalne – oświetlenie jest włączone, gdy na zacisk LUNA podana jest masa (jeżeli zacisk LUNA jest odcięty od masy, oświetlenie jest wyłączone),
  • sterowanie zdalne i aktywacja ruchem* – oświetlenie jest włączone, gdy na zacisk LUNA podana jest masa lub po wykryciu ruchu przez czujkę,
  • aktywacja ruchem, jeżeli wejście LUNA jest zwarte do masy – oświetlenie jest włączone, gdy na zacisk LUNA podana jest masa i czujka wykryła ruch (jeżeli zacisk LUNA jest odcięty od masy, wykrycie ruchu nie aktywuje oświetlenia).

Sygnalizacja LED i diagnostyka pracy

• wskaźniki LED informujące o stanie urządzenia
• sygnalizacja:
  • rozruchu – miga na przemian w różnych kolorach przez około 30 sekund
  • alarmu – świeci przez 2 sekundy (kolor fabryczny: niebieski)
  • awarii – świeci przez cały czas trwania awarii (ten sam kolor świecenia, co w przypadku alarmu)
• można zmienić kolor używany do sygnalizowania alarmu / awarii (dostępne 7 kolorów)
• nadzór układu detekcji ruchu
• kontrola napięcia zasilania
• zdalne włączanie / wyłączanie wskaźnika
• zgłaszanie awarii w przypadku:
  • uszkodzenia układu detekcji
  • spadku napięcia poniżej 9V na czas dłuższy niż 2 sekundy

Płytka elektroniki

1. przełączniki DIP-switch do konfigurowania czujki
2. soczewka
3. styk sabotażowy reagujący na otwarcie obudowy
4. przyciski do konfigurowania czujki

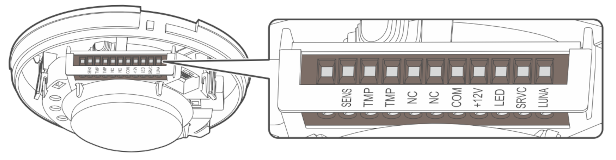

Zaciski

• SENS - przełączanie czułości czujnika PIR
• TMP - wyjście sabotażowe (przekaźnik NC)
• NC - wyjście alarmowe (przekaźnik NC)
• COM - masa
• +12V - wejście zasilania
• LED - włączanie / wyłączanie diody wskaźnika LED
• SRVC - włączanie / wyłączanie trybu konfigurowania czujki
• LUNA - sterowanie oświetleniem LED

Bezpieczeństwo i montaż

• zabezpieczenie przed otwarciem obudowy
• ochrona przed oderwaniem czujki od podłoża
• spełnia wymagania normy EN 50131 Grade 2
• montaż sufitowy

Specyfikacja techniczna:

• maksymalny obszar detekcji:
  • ø 6 m / 28 m2 – montaż na 2,4 m
  • ø 10 m / 79 m2 – montaż na 3,5 m
• wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• wyjścia sabotażowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• rezystancja zestyku przekaźnika (wyjście alarmowe): 26Ω
• rezystancja zestyku przekaźnika (wyjście sabotażowe): 26Ω
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 30 s
• wykrywalna prędkość ruchu: 0.3...3 m/s
• rezystory parametryczne: 2x 1,1 kΩ / 2x 4,7 kΩ / 2x 5,6 kΩ
• stopień zabezpieczenia wg EN 50131-2-2: Grade 2
• klasa środowiskowa wg EN50130-5: II
• spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4 - 3m
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 11 mA (w stanie gotowości), 65 mA (max.)
• wymiary: ø 120 x 37 mm
• waga: 115 g

• czujka Satel SLIM-S-PIR-LUNA - 1 szt;
• instrukcja skrócona.
