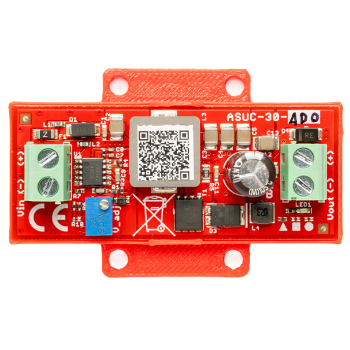

Przetwornica podnosząca napięcie ATTE ASUC-30-AD0-OF z regulacją 12-48V

ASUC-30-AD0-OF to nieizolowana przetwornica DC/DC podnosząca napięcie, przeznaczona do zabudowy w obudowie urządzenia lub instalacji. Umożliwia uzyskanie regulowanego napięcia wyjściowego 12–48 VDC z zasilania 10–30 VDC, na przykład do przygotowania napięcia 48 VDC dla urządzeń PoE.

Najważniejsze cechy i funkcje urządzenia:

✔️ Przetwornica podnosząca napięcie: moduł zwiększa napięcie wejściowe z zakresu 10–30 VDC do regulowanego napięcia wyjściowego 12–48 VDC.

✔️ Szeroki zakres napięcia wejściowego: urządzenie może pracować z różnymi źródłami zasilania DC, w tym z instalacjami 12 VDC oraz 24 VDC.

✔️ Regulowane napięcie wyjściowe: możliwość precyzyjnego ustawienia napięcia pozwala dopasować pracę przetwornicy do wymagań zasilanego urządzenia.

✔️ Moc wyjściowa 30 W: moduł może zasilać odbiorniki wymagające podwyższonego napięcia przy zachowaniu kompaktowych wymiarów.

✔️ Zastosowanie do zasilania PoE 48 VDC: przetwornica może służyć do wytworzenia napięcia 48 VDC z zasilacza buforowego 12 VDC lub 24 VDC.

✔️ Wysoka sprawność pracy: ogranicza nagrzewanie modułu, co ułatwia jego zastosowanie w zabudowie.

✔️ Ochrona przed odwrotną polaryzacją: zabezpieczenie zmniejsza ryzyko uszkodzenia modułu przy błędnym podłączeniu zasilania.

✔️ Konstrukcja Open Frame: otwarta budowa modułu umożliwia montaż wewnątrz wybranej obudowy.

✔️ Podstawka montażowa w zestawie: moduł dostarczany jest z podstawką z tworzywa oraz taśmą samoprzylepną, co ułatwia jego zamocowanie.


Zastosowania:

✔️ Zasilanie urządzeń PoE 48 VDC: przetwornica może służyć do uzyskania napięcia 48 VDC z zasilania 12 VDC lub 24 VDC.

✔️ Instalacje z zasilaczem buforowym: moduł sprawdza się tam, gdzie napięcie z zasilacza buforowego trzeba podnieść do wyższej wartości.

✔️ Systemy wymagające regulowanego napięcia DC: możliwość ustawienia napięcia wyjściowego 12–48 VDC pozwala dopasować zasilanie do potrzeb podłączonego urządzenia.

✔️ Zabudowa w obudowie urządzenia: konstrukcja Open Frame umożliwia montaż modułu wewnątrz wybranej obudowy.

✔️ Kompaktowe instalacje zasilające: niewielkie gabaryty ułatwiają zastosowanie przetwornicy w miejscach z ograniczoną przestrzenią montażową.

✔️ Modernizacja istniejących instalacji DC: moduł pozwala wykorzystać dostępne zasilanie 10–30 VDC do uzyskania wyższego napięcia wyjściowego.


Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 12–48 VDC
• moc wyjściowa: 30 W @ 12 V
• sprawność: 90% @ Vin = 12 V, Pout = 25 W

Parametry wejściowe:

• napięcie zasilania: 10–30 VDC
• prąd jałowy przetwornicy: 18 mA @ 12 V

Sygnalizacja:

• dioda LED sygnalizująca obecność napięcia wyjściowego

Pozostałe:

• konstrukcja obudowy: brak – moduł do zabudowy
• montaż: taśma samoprzylepna
• temperatura pracy: od -25°C do +50°C
• wymiary: 25 × 60 × 16 mm
• waga: 0,02 kg

• Przetwornica DC/DC ASUC-30-AD0-OF - 1 szt.
• Akcesoria montażowe.
