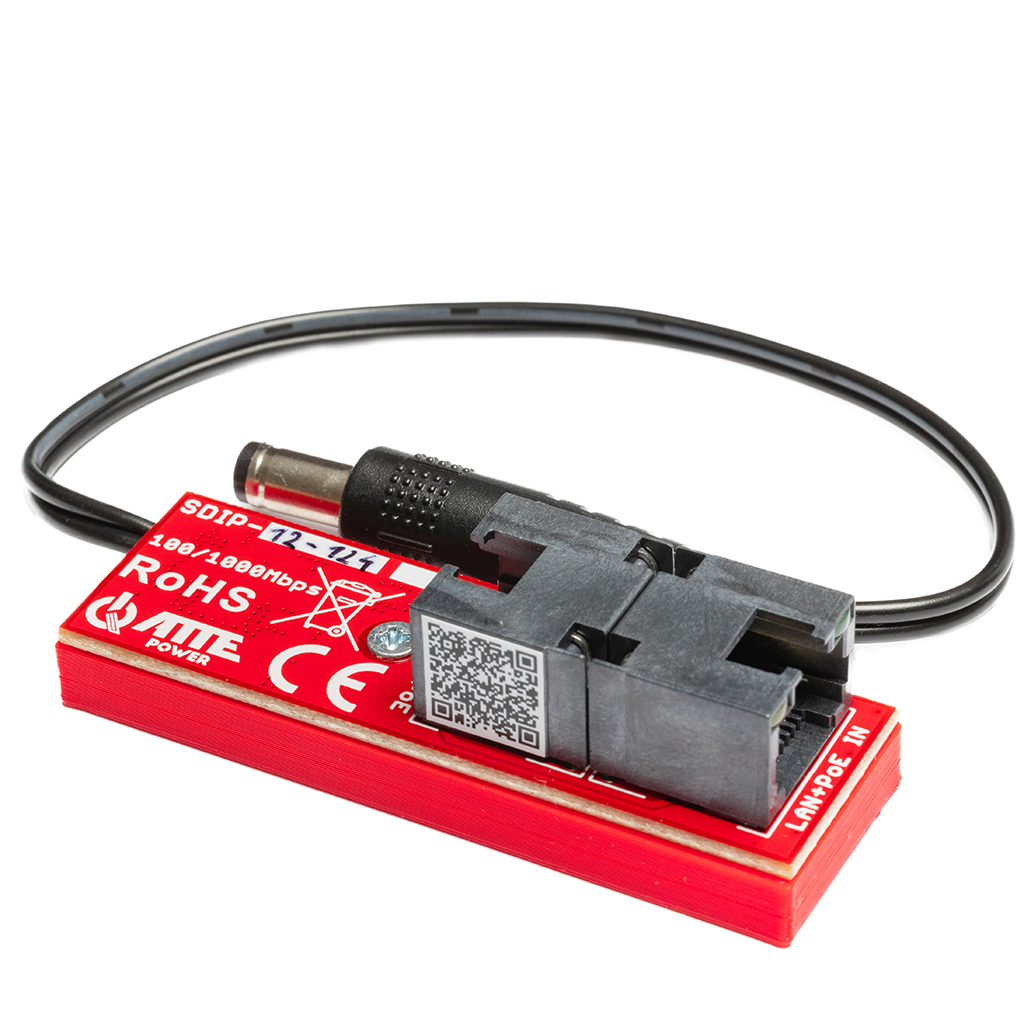

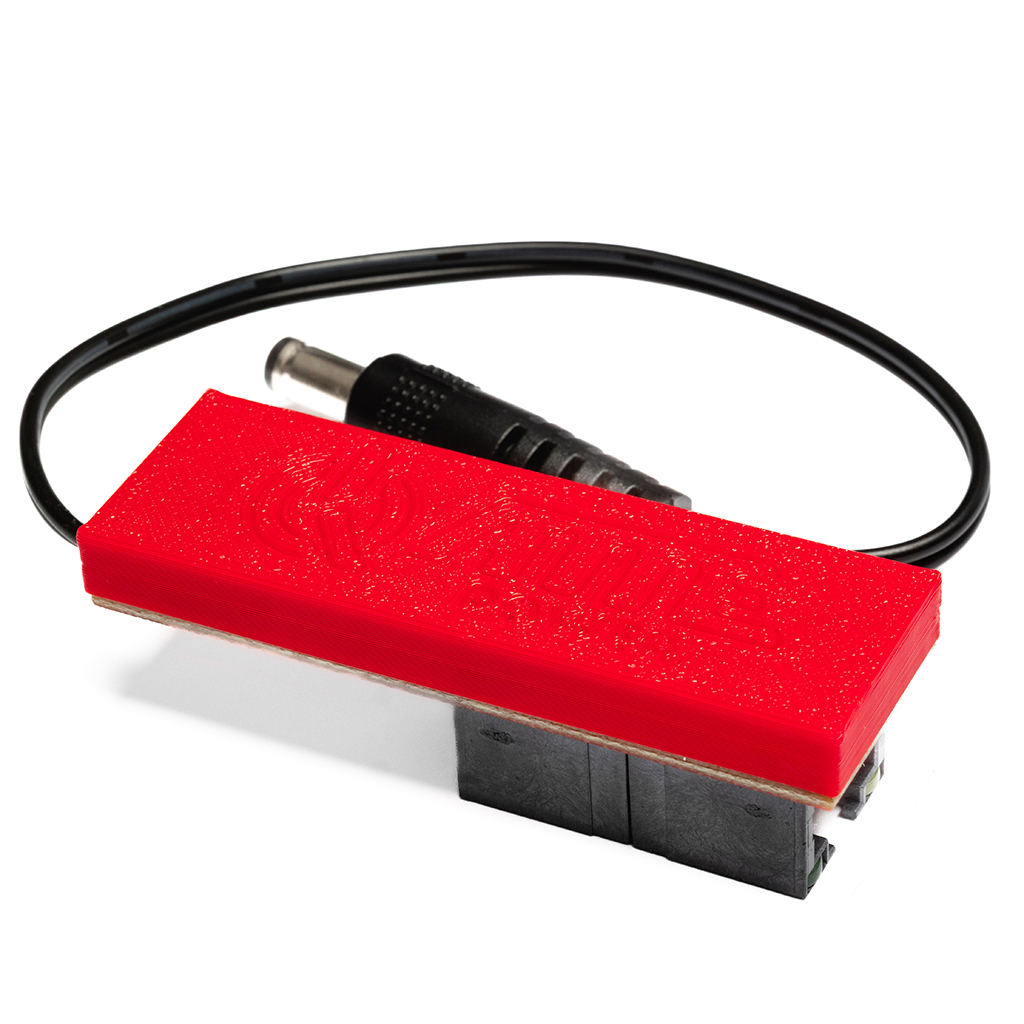

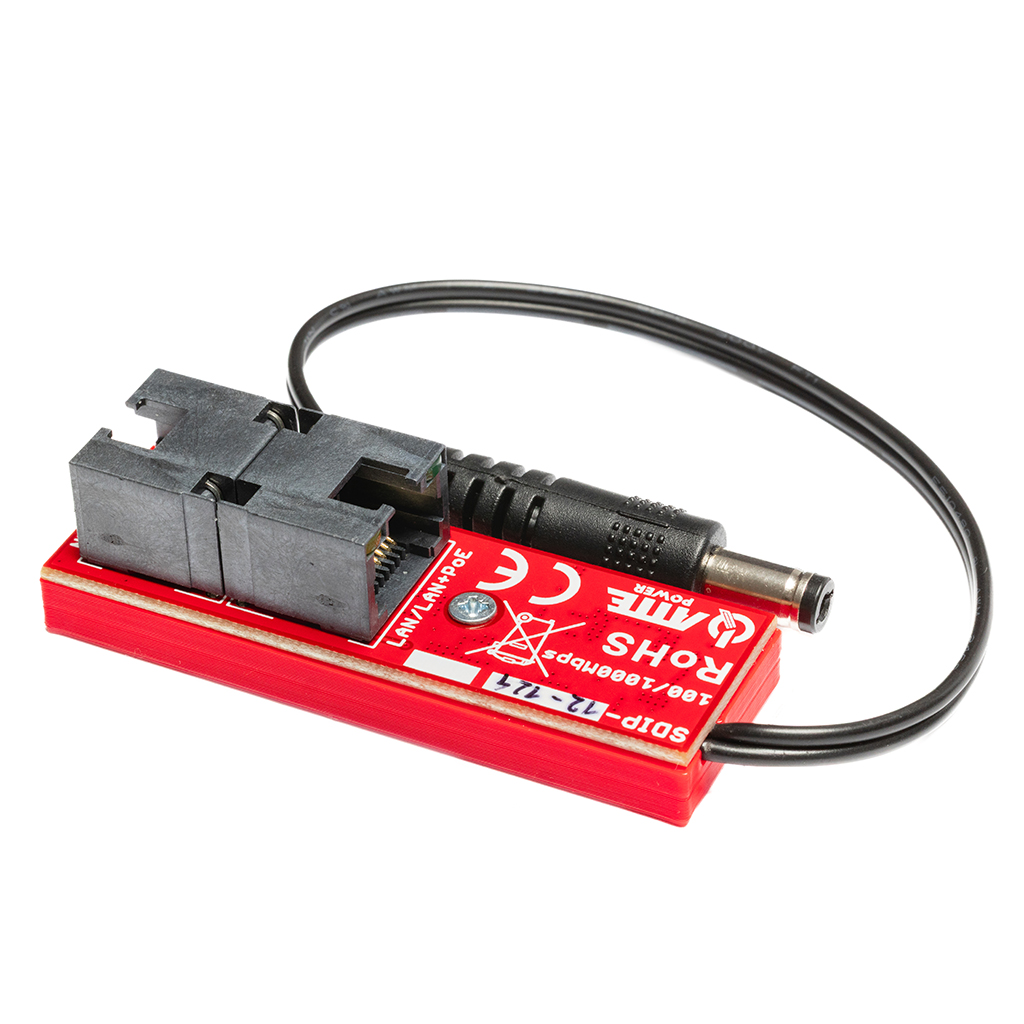

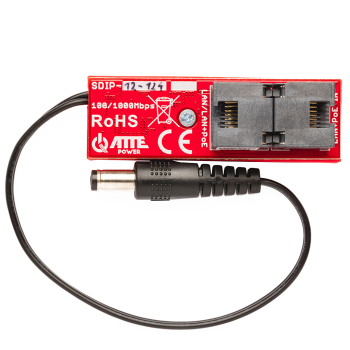

SDIP-12-124 to gigabitowy splitter PoE z przetwornicą DC/DC, który umożliwia jednoczesne zasilanie urządzenia PoE oraz dodatkowego odbiornika 12 V za pomocą jednego przewodu sieciowego. Pozwala doprowadzić zasilanie do miejsc, w których nie ma możliwości wykonania osobnej instalacji elektrycznej.

Najważniejsze cechy i funkcje urządzenia:

✔️ Splitter PoE z przetwornicą DC/DC: obniża napięcie PoE do stabilizowanego 12 V, jednocześnie przekazując zasilanie PoE na wyjście RJ45.

✔️ Jednoczesne zasilanie dwóch urządzeń: umożliwia zasilanie urządzenia PoE oraz dodatkowego odbiornika 12 V z wykorzystaniem jednej skrętki UTP.

✔️ Zasilanie z PoE lub PoE Passive: współpracuje ze switchami zgodnymi z IEEE 802.3af oraz pasywnymi zasilaczami PoE o napięciu 35–56 V.

✔️ Gigabitowa transmisja danych: obsługuje sieci Ethernet 10/100/1000 Mb/s, zapewniając pełną przepustowość połączenia.

✔️ Wyjście PoE Passive: przekazuje zasilanie PoE na port RJ45 OUT, umożliwiając podłączenie kolejnego urządzenia PoE.

✔️ Moc wyjściowa do 12 W: całkowity budżet mocy 12 W jest współdzielony pomiędzy wyjście PoE oraz wyjście 12 V DC.

✔️ Sygnalizacja stanu pracy: diody LED informują o obecności zasilania PoE na portach oraz napięcia 12 V na wyjściu DC.

✔️ Kompaktowa konstrukcja: niewielkie wymiary i odpowiednio rozmieszczone złącza RJ45 ułatwiają montaż w puszkach oraz małych obudowach instalacyjnych.



Zastosowania:

✔️ Kamery IP z dodatkowym oświetleniem IR: umożliwia jednoczesne zasilanie kamery PoE oraz zewnętrznego oświetlacza 12 V przy użyciu jednego przewodu UTP.

✔️ Stacje bramowe wideodomofonów: pozwala zasilić stację bramową PoE oraz elektrozaczep 12 V bez konieczności prowadzenia dodatkowego okablowania.

✔️ Rozbudowa instalacji PoE: umożliwia dodanie zasilania 12 V do istniejącej instalacji PoE, zachowując zasilanie urządzenia podłączonego do portu RJ45.

✔️ Systemy monitoringu: sprawdza się w instalacjach CCTV, gdzie wymagane jest jednoczesne zasilanie kamery PoE i dodatkowych akcesoriów 12 V.

✔️ Instalacje z ograniczoną liczbą przewodów: pozwala zasilić dwa urządzenia za pomocą jednej skrętki UTP, upraszczając montaż i ograniczając ilość okablowania.

✔️ Modernizacja istniejących sieci PoE: umożliwia wykorzystanie switcha IEEE 802.3af lub pasywnego zasilacza PoE do jednoczesnego zasilania urządzenia PoE oraz dodatkowego odbiornika 12 V.

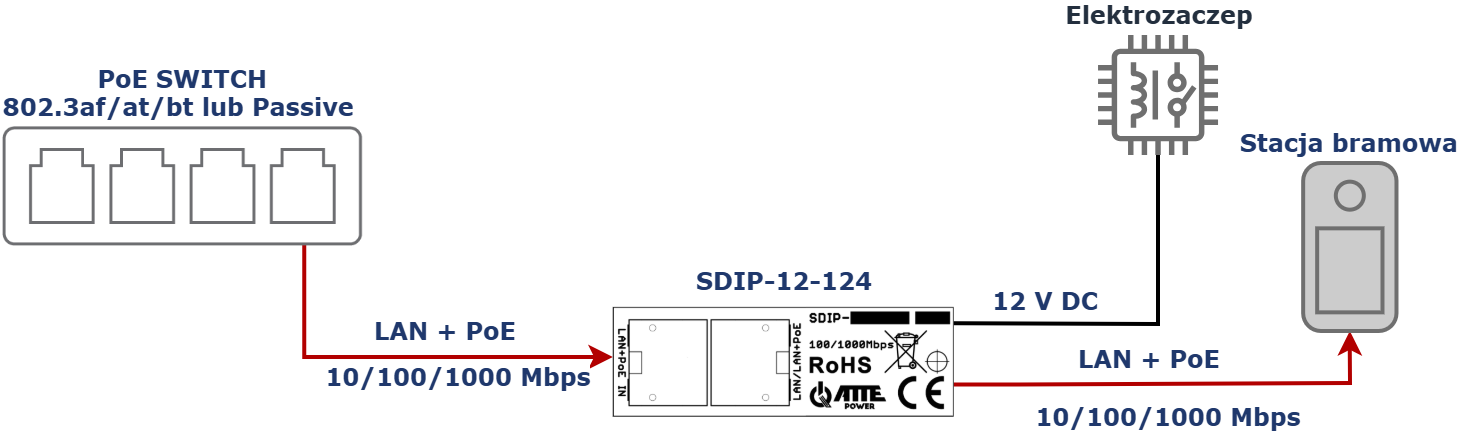

Przykład 1.

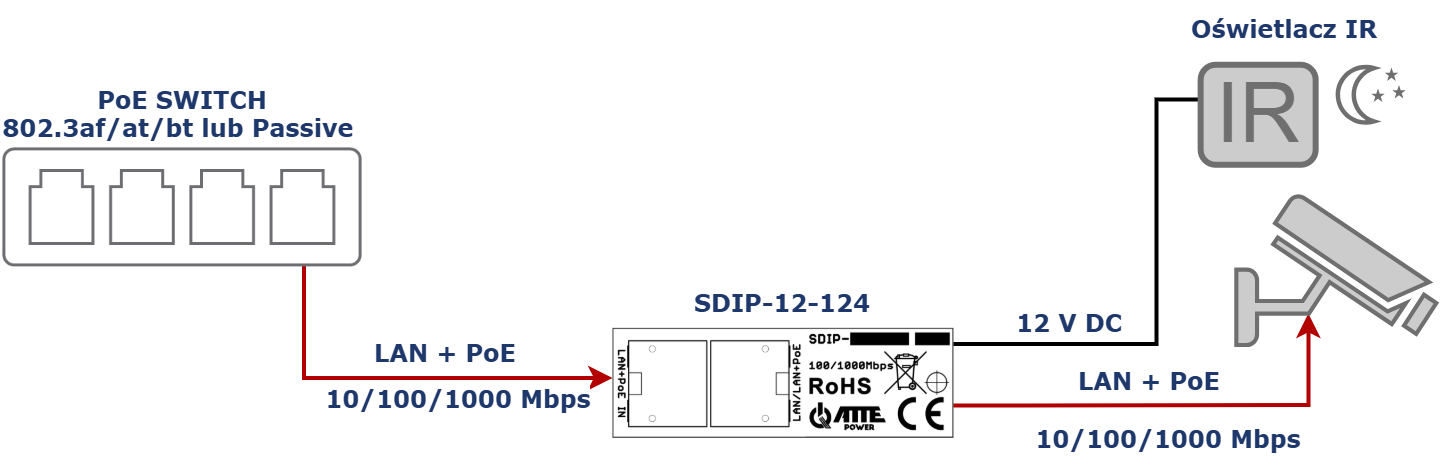

Przykład 2.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af

Złącza:

• wejście: RJ-45 (LAN PoE IN)
• wyjście: RJ-45 (LAN OUT)
• wyjście zasilania: wtyk DC

Parametry wyjściowe:

• napięcie wyjściowe: 12 VDC ±3%
• prąd wyjściowy: 1 A
• napięcie wyjściowe PoE dostępne jest na złączu RJ-45 OUT

Parametry wejściowe:

• napięcie wejściowe: 35–56 VDC poprzez złącze RJ-45 (PoE)

Zabezpieczenia:

• zabezpieczenie przepięciowe
• zabezpieczenie przeciążeniowe przetwornicy 2 A z automatycznym powrotem

Sygnalizacja:

• żółta dioda LED LAN – sygnalizacja obecności zasilania PoE na porcie
• czerwona dioda LED DC – sygnalizacja obecności napięcia wyjściowego DC_OUT

Pozostałe:

• obudowa: poliwęglan
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +50°C
• wymiary: 63 × 20 × 19 mm
• waga: 0,022 kg

• Splitter PoE ATTE SDIP-12-124 - 1 szt.
