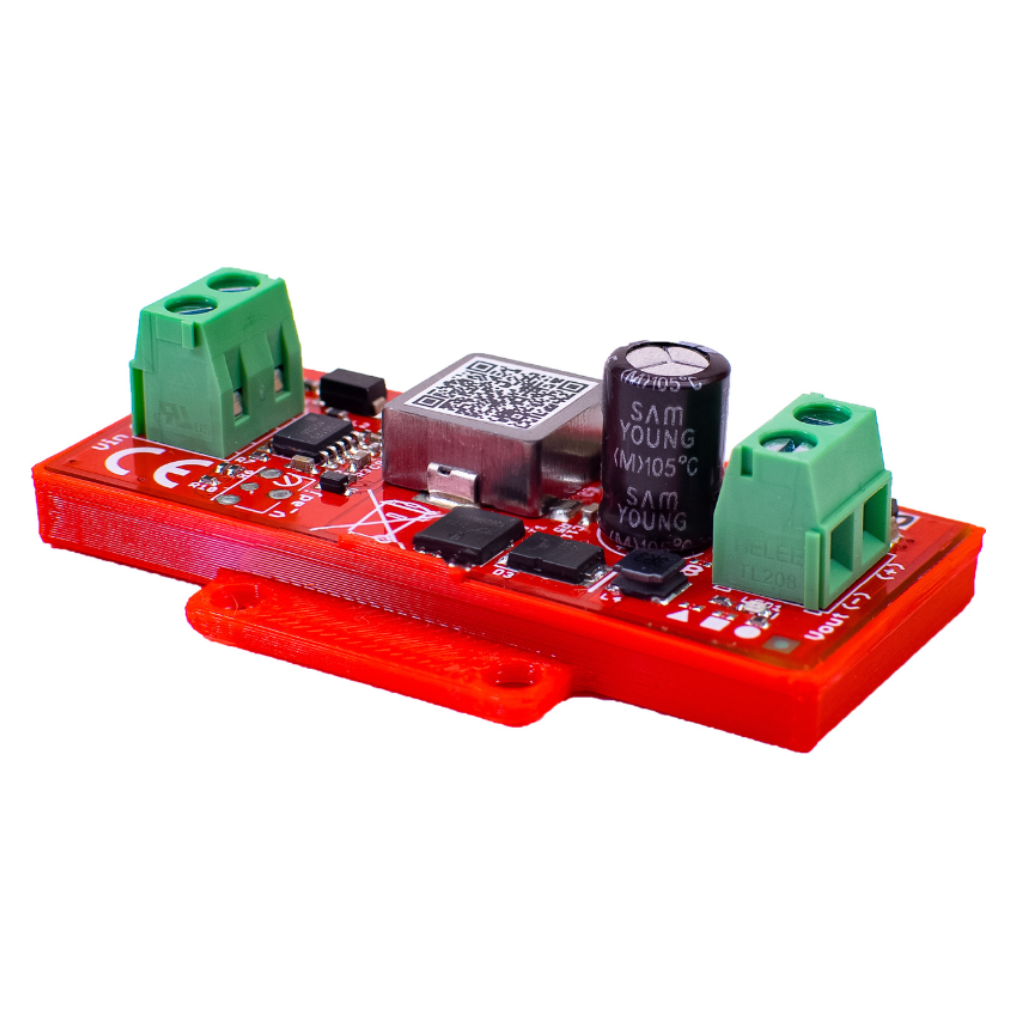

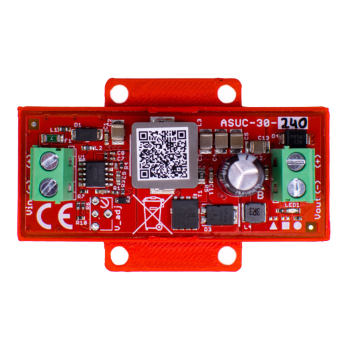

Przetwornica ATTE ASUC-30-240-OF podnosząca napięcie do 24V

ASUC-30-240-OF to nieizolowana przetwornica DC/DC podnosząca napięcie z zakresu 10–24 VDC do stałego 24 VDC. Umożliwia uzyskanie zasilania 24 VDC z instalacji 12 VDC, na przykład z zasilacza buforowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Podnoszenie napięcia DC/DC: przetwornica zwiększa napięcie wejściowe 10–24 VDC do ustalonego napięcia wyjściowego 24 VDC.

✔️ Stałe napięcie wyjściowe 24 VDC: moduł zapewnia zasilanie dla urządzeń wymagających napięcia 24 VDC.

✔️ Moc wyjściowa 30 W: urządzenie pozwala zasilać kompatybilne odbiorniki o poborze mocy do 30 W.

✔️ Szeroki zakres napięcia wejściowego: praca w zakresie 10–24 VDC ułatwia zastosowanie modułu w różnych układach zasilania.

✔️ Zasilanie z instalacji 12 VDC: przetwornica może wytwarzać napięcie 24 VDC z napięcia 12 VDC pochodzącego z zasilacza buforowego.

✔️ Wysoka sprawność pracy: ogranicza nagrzewanie modułu podczas pracy, co ułatwia jego zabudowę w obudowie.

✔️ Odporność na odwrotną polaryzację: zabezpieczenie pomaga chronić moduł w przypadku błędnego podłączenia napięcia zasilania.

✔️ Moduł do zabudowy: konstrukcja Open Frame pozwala zamontować przetwornicę w wybranej obudowie.

✔️ Podstawka i taśma montażowa w zestawie: dołączone elementy ułatwiają umieszczenie modułu w obudowie, mimo braku systemowych otworów montażowych w rastrze 10,8 mm.


Zastosowania:

✔️ Uzyskanie napięcia 24 VDC z instalacji 12 VDC: przetwornica może podnieść napięcie z zasilacza buforowego do poziomu wymaganego przez urządzenia 24 VDC.

✔️ Zasilanie urządzeń 24 VDC: moduł sprawdza się przy podłączaniu kompatybilnych odbiorników wymagających stałego napięcia 24 VDC.

✔️ Instalacje z szerokim zakresem napięcia wejściowego: praca w zakresie 10–24 VDC pozwala zastosować przetwornicę w różnych układach zasilania.

✔️ Zabudowa w obudowie instalacyjnej: konstrukcja Open Frame umożliwia umieszczenie modułu w wybranej obudowie.

✔️ Montaż w ograniczonej przestrzeni: niewielkie wymiary modułu ułatwiają instalację tam, gdzie ilość miejsca jest ograniczona.

✔️ Montaż z użyciem podstawki i taśmy: dołączona podstawka z tworzywa oraz taśma samoprzylepna ułatwiają zamocowanie modułu w obudowie.

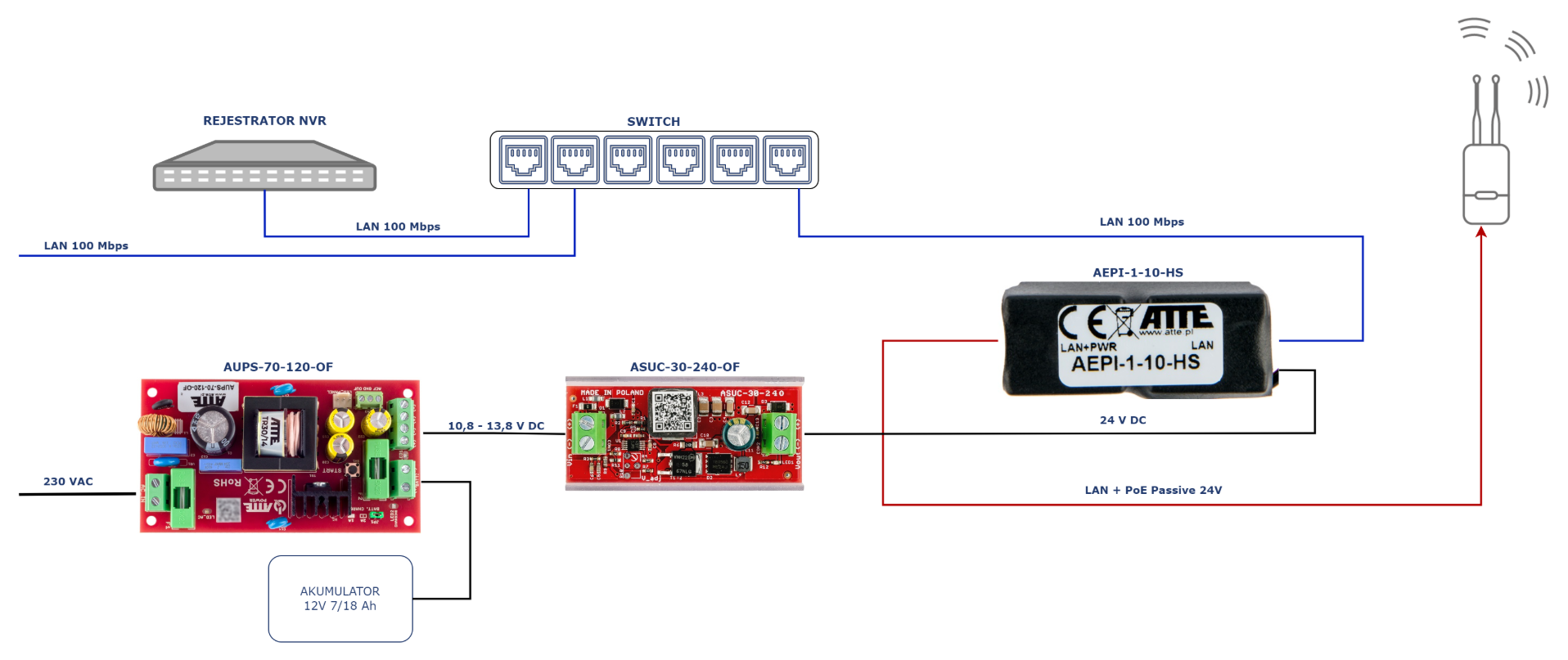

Przykład.

zastosowanie ASUC-30-240-OF do zasilania jednego punktu dostępu

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 24 VDC +/-3%
• moc wyjściowa: 30 W @12 V

Parametry wejściowe:

• napięcie zasilania: 10–24 VDC
• prąd jałowy przetwornicy: 18 mA @12 V

Sprawność:

• 90% @Vin=12 V, Pout=25 W

Sygnalizacja:

• LED1 – obecność napięcia wyjściowego

Pozostałe:

• konstrukcja obudowy: brak – moduł do zabudowy
• montaż: taśma samoprzylepna
• temperatura pracy: od -25°C do +50°C
• wymiary: 25 × 60 × 16 mm
• waga: 0,02 kg

• Przetwornica DC/DC ASUC-30-240-OF - 1 szt.
• akcesoria montażowe.
