Zastosowania:

✔️ Zasilanie urządzeń o nietypowym napięciu: regulowane wyjście 5–24 V pozwala dopasować napięcie do wymagań podłączonego odbiornika.

✔️ Instalacje z wyższym napięciem zasilania: przetwornica obniża napięcie wejściowe do ustawionej wartości, pod warunkiem zachowania co najmniej około 3 V różnicy.

✔️ Zabudowa w obudowach ABOX: konstrukcja Open Frame umożliwia montaż modułu w kompatybilnych obudowach systemowych.

✔️ Montaż na blachach systemowych: otworowanie w rastrze 10,8 mm ułatwia instalację na dedykowanych płytach montażowych.

✔️ Instalacje z ograniczoną przestrzenią: niewielkie wymiary pozwalają zamontować przetwornicę w kompaktowych obudowach i ciasnych miejscach.

✔️ Układy wymagające ręcznej regulacji: potencjometr V_adj umożliwia ustawienie napięcia wyjściowego odpowiednio do potrzeb instalacji.

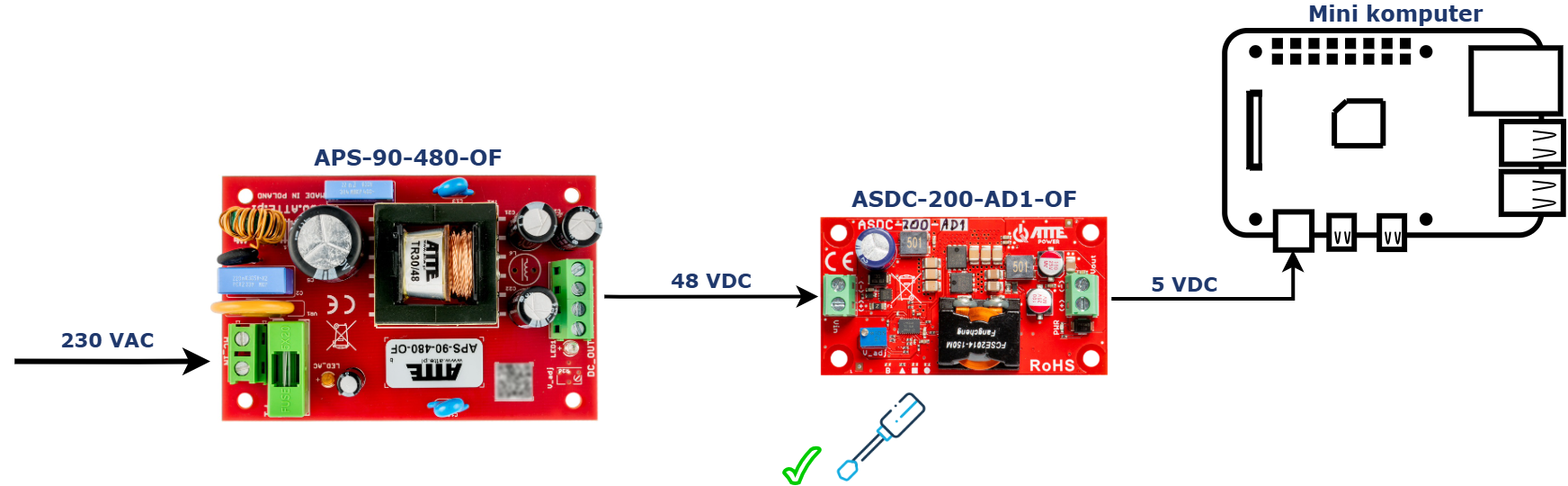

Przykład 1.

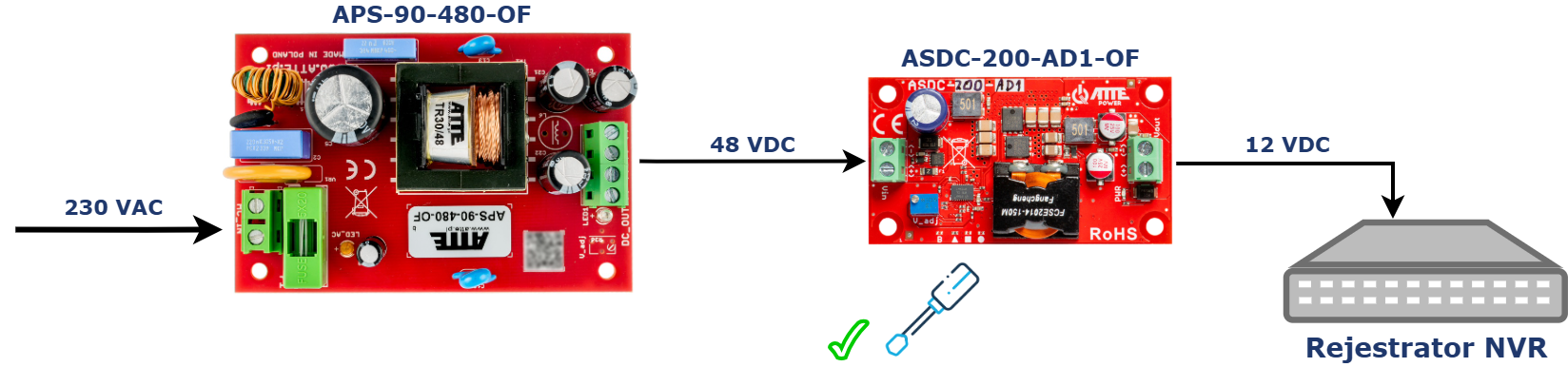

Przykład 2.

zastosowanie ASDC-200-AD1-OF do zasilania rejestratora NVR napięciem 12V.


Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: regulowane 5–24 VDC
• maksymalny prąd wyjściowy: 8 A
• maksymalna moc wyjściowa: 200 W przy Vout = 24 VDC

Parametry wejściowe:

• napięcie wejściowe: 16–56 VDC
• napięcie wejściowe musi być wyższe od napięcia wyjściowego

Sprawność:

• 95% przy Vin = 55 V, Vout = 24 V i Iout = 8 A

Pobór prądu:

• jałowy prąd przetwornicy: 26 mA przy napięciu 48 V

Zabezpieczenia:

• zabezpieczenie przeciwprzepięciowe
• zabezpieczenie przeciwprzeciążeniowe

Sygnalizacja:

• LED PWR: sygnalizacja napięcia na wyjściu przetwornicy

Konstrukcja:

• moduł bez obudowy, przeznaczony do zabudowy
• typ konstrukcji: Open Frame

Montaż:

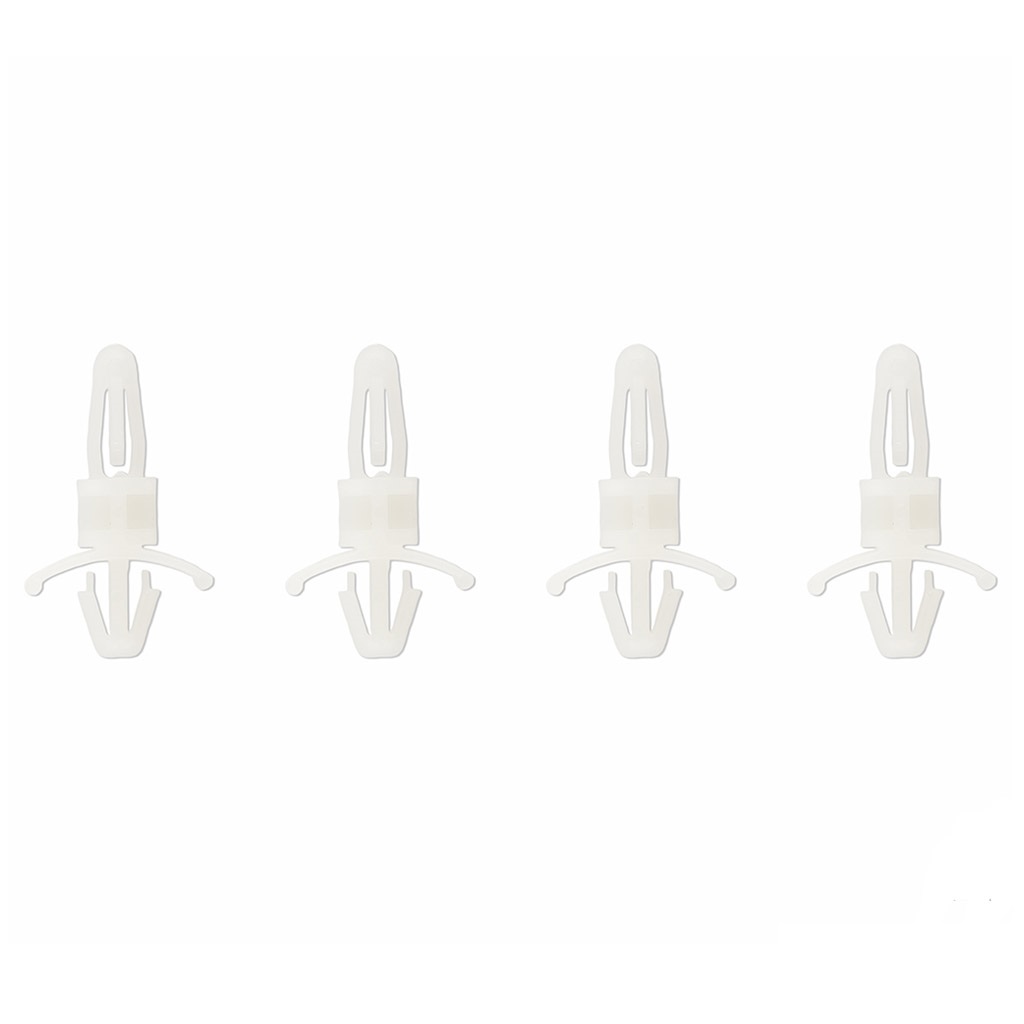

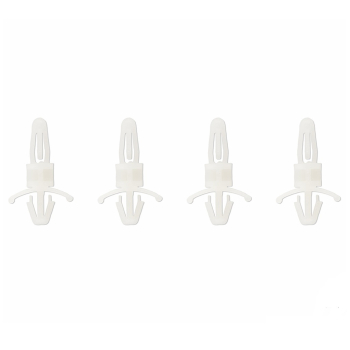

• zatrzaskowe kołki dystansowe
• otwory montażowe w rastrze 10,8 mm

Pozostałe:

• temperatura pracy: od -25°C do +65°C
• wymiary: 74 × 42 × 18 mm
• waga: 0,037 kg

W zestawie:
