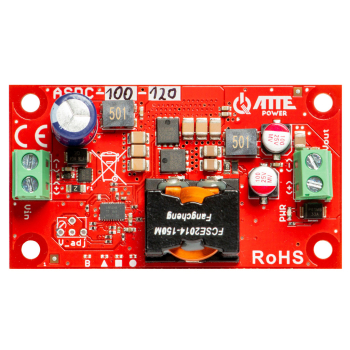

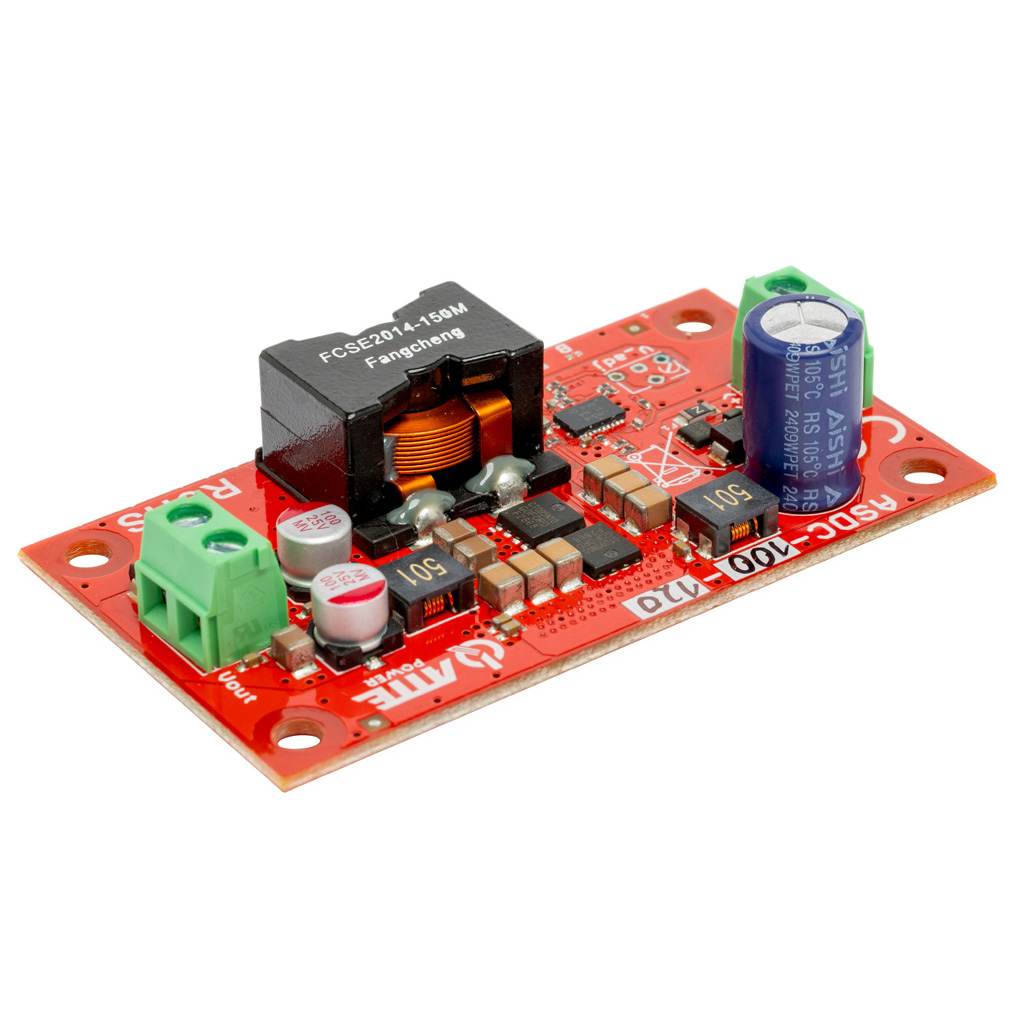

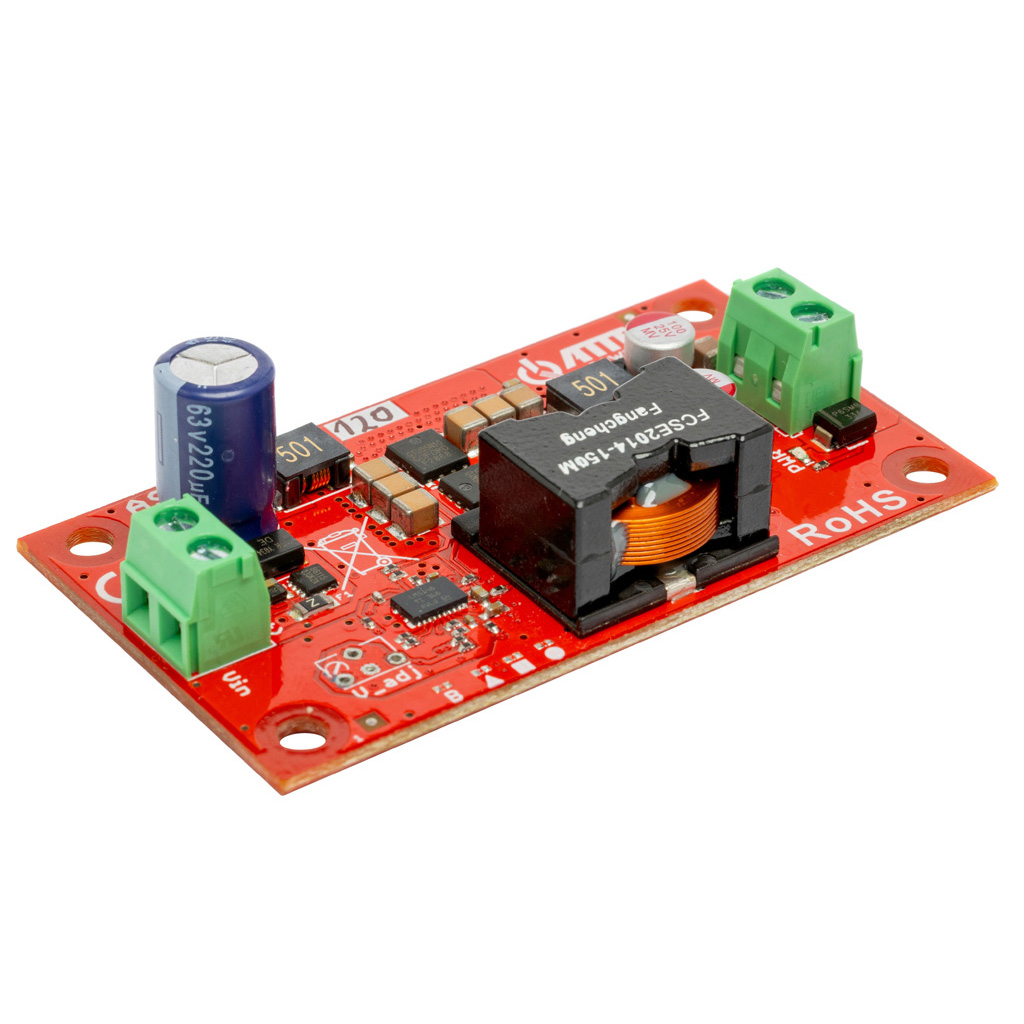

Przetwornica ATTE ASDC-100-120-OF obniżająca napięcie do 12V 100W

ASDC-100-120-OF to przetwornica DC/DC przeznaczona do obniżania napięcia do poziomu 12 V. Umożliwia zasilanie urządzeń 12 V, takich jak kamery IP i rejestratory NVR.

Najważniejsze cechy i funkcje urządzenia:

✔️ Napięcie wyjściowe 12 V: przetwornica dostarcza napięcie odpowiednie dla urządzeń wymagających zasilania 12 V.

✔️ Obniżanie napięcia DC/DC: moduł redukuje napięcie wejściowe do wartości potrzebnej do zasilania kompatybilnych odbiorników.

✔️ Wysoka sprawność: sprawność przekraczająca 90% ogranicza straty energii podczas pracy.

✔️ Szeroki zakres napięcia wejściowego: urządzenie może współpracować z różnymi źródłami zasilania prądu stałego.

✔️ Sygnalizacja napięcia wyjściowego: czerwona dioda LED PWR informuje o obecności napięcia na wyjściu przetwornicy.

✔️ Praca bez konfiguracji: moduł jest gotowy do działania po prawidłowym podłączeniu przewodów.

✔️ Szeroki zakres temperatur pracy: urządzenie może pracować w temperaturze od -25°C do +65°C.

✔️ Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w ograniczonej przestrzeni.

✔️ Konstrukcja Open Frame: moduł bez obudowy może być zabudowany w obudowach ABOX lub na blachach z otworami w rastrze 10,8 mm.



Zastosowania:

✔️ Kamery IP 12 V: przetwornica umożliwia zasilanie kamer wymagających napięcia 12 V z dostępnego źródła o wyższym napięciu.

✔️ Rejestratory NVR: może zasilać rejestratory sieciowe pracujące z napięciem znamionowym 12 V.

✔️ Systemy monitoringu: sprawdza się jako element instalacji, w której konieczne jest obniżenie napięcia do poziomu 12 V.

✔️ Zabudowa w obudowach ABOX: konstrukcja Open Frame pozwala zamontować moduł w kompatybilnej obudowie systemowej.

✔️ Montaż na blachach systemowych: otwory w rastrze 10,8 mm ułatwiają instalację przetwornicy na dedykowanych płytach montażowych.

✔️ Instalacje z ograniczoną przestrzenią: niewielkie wymiary modułu pozwalają umieścić go w kompaktowych obudowach i niewielkich przestrzeniach montażowych.

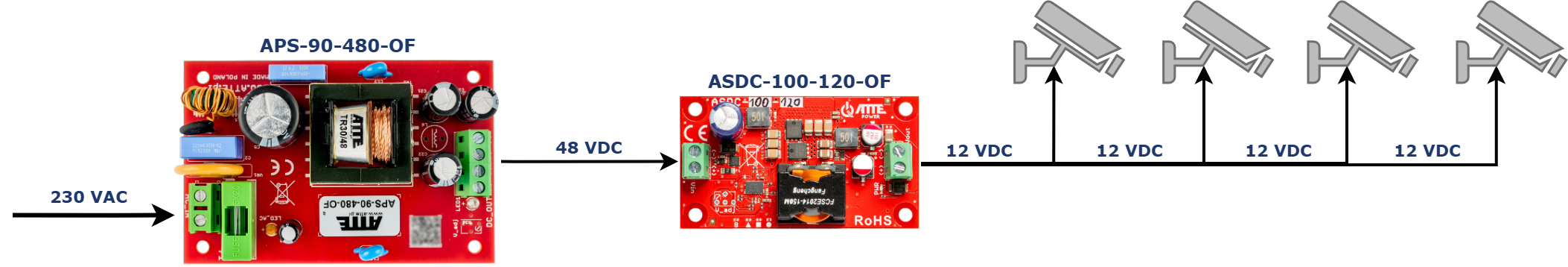

Przykład.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 12 VDC
• maksymalny prąd wyjściowy: 8 A
• maksymalna moc wyjściowa: 100 W

Parametry wejściowe:

• napięcie wejściowe: 16–56 VDC

Sprawność:

• 92% przy Vin = 55 V i Iout = 8 A
• 92% przy Vin = 24 V i Iout = 8 A

Pobór prądu:

• jałowy prąd przetwornicy: 26 mA przy napięciu 48 V

Zabezpieczenia:

• zabezpieczenie przeciwprzepięciowe
• zabezpieczenie przeciwprzeciążeniowe

Sygnalizacja:

• LED PWR: sygnalizacja napięcia na wyjściu przetwornicy

Konstrukcja:

• moduł bez obudowy, przeznaczony do zabudowy
• typ konstrukcji: Open Frame

Montaż:

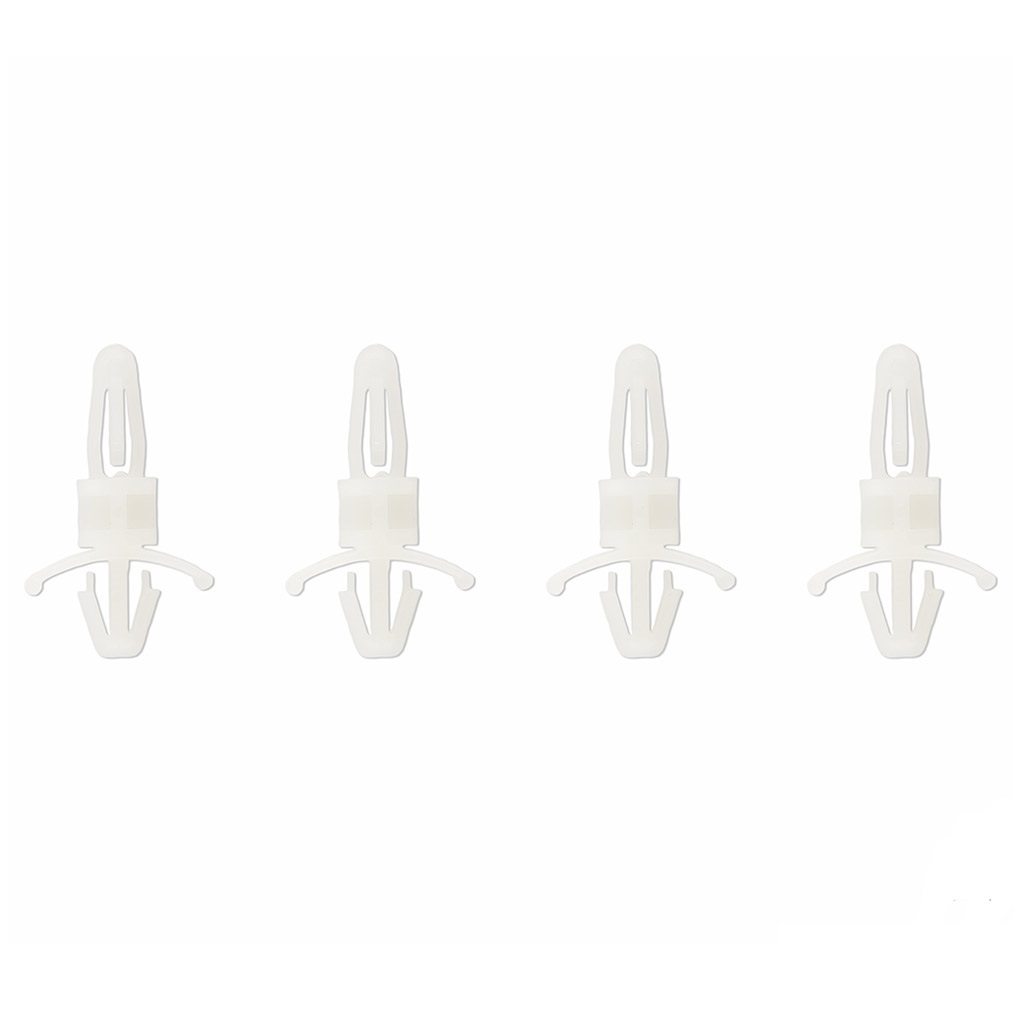

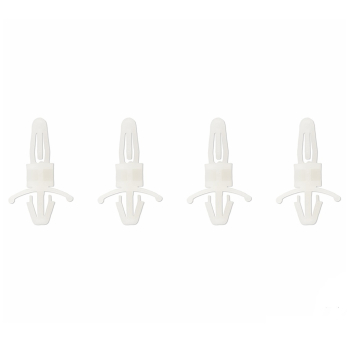

• zatrzaskowe kołki dystansowe
• otwory montażowe w rastrze 10,8 mm

Pozostałe:

• temperatura pracy: od -25°C do +65°C
• wymiary: 74 × 42 × 18 mm
• waga: 0,037 kg

• Przetwornica DC/DC ASDC-100-120-OF - 1 szt.
• Elementy montażowe.
