PRZEKAŹNIK IMPULSOWY-BISTABILNY NA SZYNĘ DIN ORNO OR-PI-474/230AC 16A 230V AC

Dostępność: Dostępność - 1-2 dni

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 23870

Kod EAN: 5908254849589

Stan produktu: Nowy

Gwarancja: 24 miesiące

Cena brutto: 58,05 zł

Cena netto: 47,20 zł

Cena katalogowa: 86,59 zł

Oszczędzasz: 28,54 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

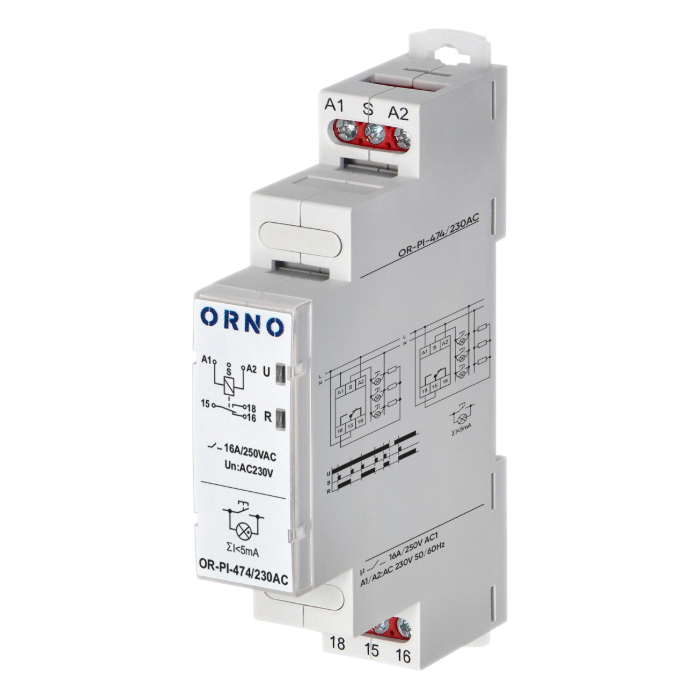

Przekaźnik impulsowy - bistabilny Orno OR-PI-474/230AC służy do sterowania działaniem innego urządzenia. Posiada 1 styk przełączający o prądzie znamionowym 16A dla 250V AC i 24V DC. Maksymalna moc obciążeniowa wynosi 4000VA.

Funkcja bistabilna umożliwia zmianę stanu styku po każdym impulsie sterującym, co pozwala na wygodne sterowanie obwodami bez konieczności podtrzymywania napięcia.

Sprawdzi się zarówno w układach przemysłowych, jak i domowych. Współpracuje z włącznikami chwilowymi dzwonkowymi lub przyciskami sterującymi. Może być elementem instalacji zasilającej np. wentylację, ogrzewanie, sygnalizację czy oświetlenie.

Montaż możliwy na szynie DIN TH-35. Napięcie zasilania - 230V AC.

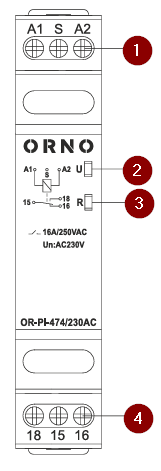

Legenda:

Zaciski zasilania (A1, A2) oraz zacisk zestyku sterującego (S)
Dioda LED zielona U ON – sygnalizacja napięcia zasilania U
Dioda LED czerwona R ON/OFF – stan przekaźnika wyjściowego
Zaciski wyjść przekaźnika (18,15,16)

Zestyk sterujący S umożliwia sterowanie załączeniem / wyłączeniem odbiorników (oświetlenia lub innych urządzeń) z kilku różnych punktów, za pomocą równolegle połączonych włączników chwilowych dzwonkowych lub przycisków sterujących.

Specyfikacja techniczna:

Obwód wyjściowy:

liczba i rodzaj zestyków: 1P / 1CO / 1W
materiał styków: AgSnO₂
max. napięcie zestyków: 300V AC
obciążenie znamionowe:
- AC1: 16A / 250V AC
- DC1: 16A / 24V DC
max. prąd załączania: 30A
obciążalność prądowa trwała zestyku: 16A / 250V AC
max. moc łączeniowa: 4 000 VA
min. moc łączeniowa: 1W 10mA

Obwód wejściowy:

napięcie znamionowe: 230V AC, 50/60Hz zaciski A1, A2
znamionowy pobór mocy: ≤0,5W

Dane izolacji (PN-EN 60664-1):

znamionowe napięcie izolacji: 250V AC
znamionowe napięcie udarowe: 4 000V 1,2 / 50_µs
kategoria przepięciowa: III
stopień zanieczyszczenia izolacji: 2

Pozostałe:

trwałość łączeniowa: > 0,5 x 10⁵
trwałość mechaniczna (cykle): 10⁷
temperatura pracy: -20°C...+50°C
temperatura składowania: -40°C...+70°C
wilgotność składowania: <85%
stopień ochrony obudowy: IP20, PN-EN 60529
montaż: na szynie DIN (szer. 1 modułu)
max. przekrój przewodów przyłączeniowych: 2,5mm²

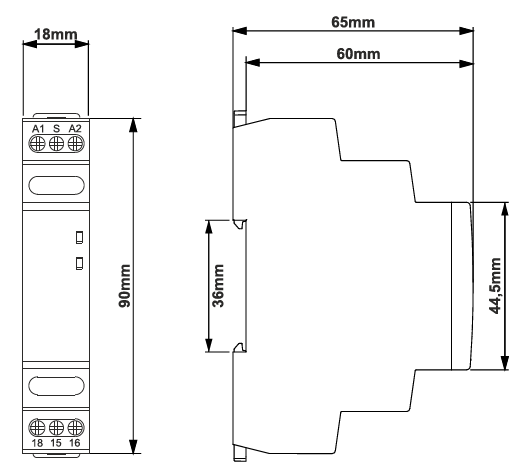

wymiary: 90 x 18 x 65 mm
waga netto: 65g

W zestawie:

przekaźnik ORNO OR-PI-474/230AC - 1 szt.;
instrukcja obsługi.
