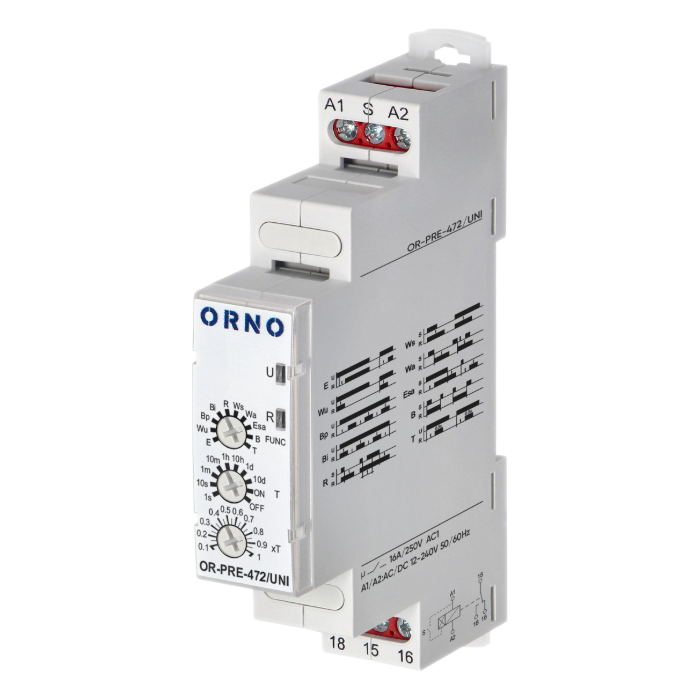

PRZEKAŹNIK CZASOWY NA SZYNĘ DIN ORNO OR-PRE-472/UNI 10 FUNKCJI
Dostępność: Dostępność - 1-2 dni
Koszt wysyłki: od 12,99 zł
Numer katalogowy: 23873
Kod EAN: 5908254849541
Stan produktu: Nowy
Gwarancja: 24 miesiące
- Opis produktu
- Do pobrania (1)
Przekaźnik czasowy Orno OR-PRE-472/UNI służy do sterowania działaniem innego urządzenia lub obwodu poprzez załączanie ich na określony czas. Posiada 1 styk przełączający o prądzie znamionowym 16A dla 250V AC i 24V DC. Maksymalna moc obciążeniowa wynosi 4000VA.
Urządzenie wyposażono w 10 funkcji:
Przekaźnik realizuje również funkcję podstawową ON/OFF – może być stale załączony lub wyłączony.
Sprawdzi się w sterowaniu układami zasilającymi wentylację, ogrzewanie, sygnalizację itp. - zarówno w instalacjach domowych, jak i przemysłowych.
Montaż możliwy na szynie DIN TH-35. Napięcie zasilania - 12-240V AC/DC.
Legenda:
Specyfikacja techniczna:
Obwód wyjściowy:
Obwód wejściowy:
Dane izolacji (PN-EN 60664-1):
Dane obwodu odmierzania czasu:
Pozostałe:
W zestawie:
Urządzenie wyposażono w 10 funkcji:
- opóźnione załączenie (E),
- załączenie na nastawiony czas (Wu),
- symetryczna praca cykliczna rozpoczynająca się od przerwy (Bp),
- symetryczna praca cykliczna rozpoczynająca się od załączenia (Bi),
- opóźnione wyłączenie sterowane zestykiem S (R),
- jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S (Ws),
- załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S (Wa),
- opóźnione załączenie i wyłączenie sterowane zestykiem S (Esa),
- praca cykliczna sterowana zamykaniem zestyku sterującego S (B),
- generacja impulsu 0,5 s po upływie czasu T (T).
Przekaźnik realizuje również funkcję podstawową ON/OFF – może być stale załączony lub wyłączony.
Sprawdzi się w sterowaniu układami zasilającymi wentylację, ogrzewanie, sygnalizację itp. - zarówno w instalacjach domowych, jak i przemysłowych.
Montaż możliwy na szynie DIN TH-35. Napięcie zasilania - 12-240V AC/DC.

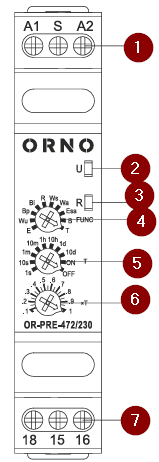

Legenda:
- Zaciski zasilania (A1, A2) oraz zacisk zestyku sterującego (S)
- Dioda LED zielona U ON – sygnalizacja napięcia zasilania U
- Dioda LED czerwona R FUNC – stan przekaźnika wyjściowego
- Pokrętło nastawy funkcji
- Pokrętło nastawy zakresu czasu oraz funkcji ON / OFF
- Pokrętło nastawy mnożnika czasu
- Zaciski wyjść przekaźnika (18 (NO) / 15 (COM) / 16 (NC))
Specyfikacja techniczna:
Obwód wyjściowy:
- liczba i rodzaj zestyków: 1P / 1CO / 1W
- materiał styków: AgSnO2
- max. napięcie zestyków: 300V AC
- obciążenie znamionowe:
- 16A / 250V AC
- 16A / 24V DC
- 0,3A / 250V DC
- obciążalność prądowa trwała zestyku: 16A / 250V AC
- max. moc łączeniowa: 4 000 VA
- min. moc łączeniowa: 1W 10mA
Obwód wejściowy:
- napięcie znamionowe: 12-240V AC/DC 50/60Hz, zaciski (+)A1, (-)A2
- znamionowy pobór mocy:
- ≤ 3,5VA 230V AC, 50Hz
- ≤ 1,5VA 12...240V AC/DC, AC: 50Hz
- ≤ 1,5W 12...240V AC/DC
Dane izolacji (PN-EN 60664-1):
- znamionowe napięcie izolacji: 250V AC
- znamionowe napięcie udarowe: 4 000V 1,2 / 50µs
- kategoria przepięciowa: III
- stopień zanieczyszczenia izolacji: 2
Dane obwodu odmierzania czasu:
- funkcje czasowe: 10 (A, B, C, D, E, F, G, H, I, J)
- 80 zakresów czasowych
- zakresy czasowe: OFF, ON 1s ; 10s; 1min; 10min; 1h; 10h; 1d; 10d
- nastawa czasu: płynna (0,1...1) x zakres czasowy
- dokładność nastawienia czasu: ± 5% (liczona od końcowych wartości zakresów, dla kierunku ustawiania od min. do max.)
Pozostałe:
- trwałość łączeniowa: > 0,5 x 105 16A, 8A, 250V AC
- trwałość mechaniczna (cykle): > 3 x 107
- temperatura pracy: -20°C...+50°C
- temperatura składowania: -40°C...+70°C
- wilgotność składowania: <85%
- stopień ochrony obudowy: IP20, PN-EN 60529
- montaż: na szynie DIN (szer. 1 modułu)
- max. przekrój przewodów przyłączeniowych: 2,5mm2
- wymiary: 90 x 18 x 65 mm
- waga netto: 65g
W zestawie:
- przekaźnik ORNO OR-PRE-472/UNI - 1 szt.;
- instrukcja obsługi.
