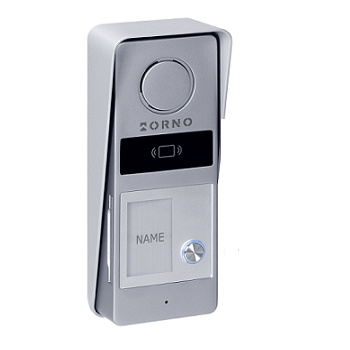

DOMOFON JEDNORODZINNY ORNO OR-DOM-RD-937/W CZYTNIK RFID Unique 125kHz

Instalacja i montaż:

• wysokość instalacji panelu zewnętrznego: od 140 cm do 170 cm
• należy unikać umieszczania panelu zewnętrznego i unifonu w jednym pomieszczeniu, ponieważ może to spowodować sprzężenie
• zapewnij dogodne miejsce instalacji
• należy sprawdzić czy długość kabla połączeniowego jest wystarczająca
• należy zdjąć z panelu zewnętrznego daszek ochronny
• przy pomocy daszka należy wyznaczyć miejsca otworów na wkręty
• następnie wywiercić miejsce na nie
• potem włożyć tam kołki rozporowe
• należy przeciągnąć kabel połączeniowy przez daszek ochronny
• przykręcić daszek ochronny przy pomocy wkrętów
• podłączyć przewody
• włożyć panel zewnętrzny pod daszek
• zabezpieczyć przy pomocy śrubki

• wyznacz miejsce instalacji
• sprawdź czy długość kabla połączeniowego jest wystarczająca
• określ miejsca na wkręty (2) zgodne z rozstawem otworów montażowych
• skorzystaj z poziomicy by zapewnić, że unifon będzie zamontowany równo
• wywierć otwory
• umieść tam kołki rozporowe
• przykręć ramkę montażową
• podłącz przewody
• zawieś unifon by otwory pasowały do tylnej obudowy
• osadź urządzenie w sposób stabilny
• podłącz zasilanie
• zweryfikuj poprawne działanie urządzenia

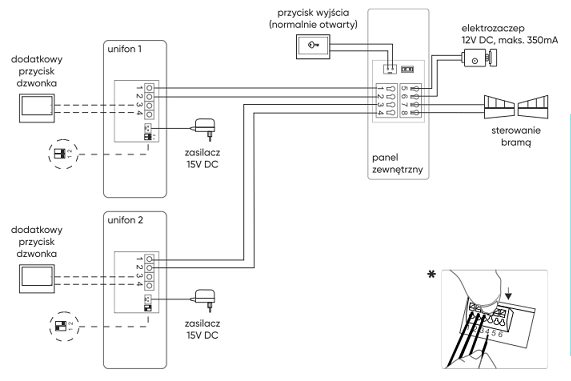

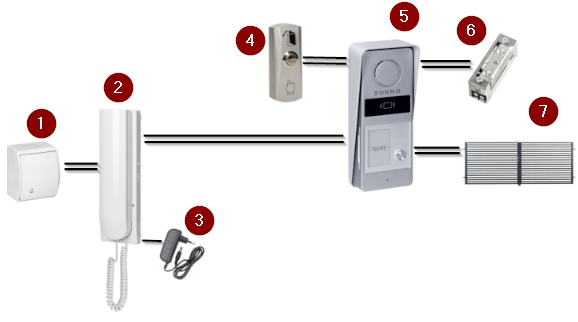

Schemat podłączenia zestawu

• do 30 m - zalecany przewód XzTKMXpw 2 x 2 x 0,5 mm
• od 30 m do 100 m - zalecany przewód XzTKMXpw 2 x 2 x 0,8 mm

• elektrozaczep max. 12V DC/35mA (brak w zestawie)
• automat sterowania bramą (styk NO, brak w zestawie)
• przycisk wyjścia (np. OR–ZS–814, OR–ZS–819, brak w zestawie)
• przycisk dzwonka (brak w zestawie)



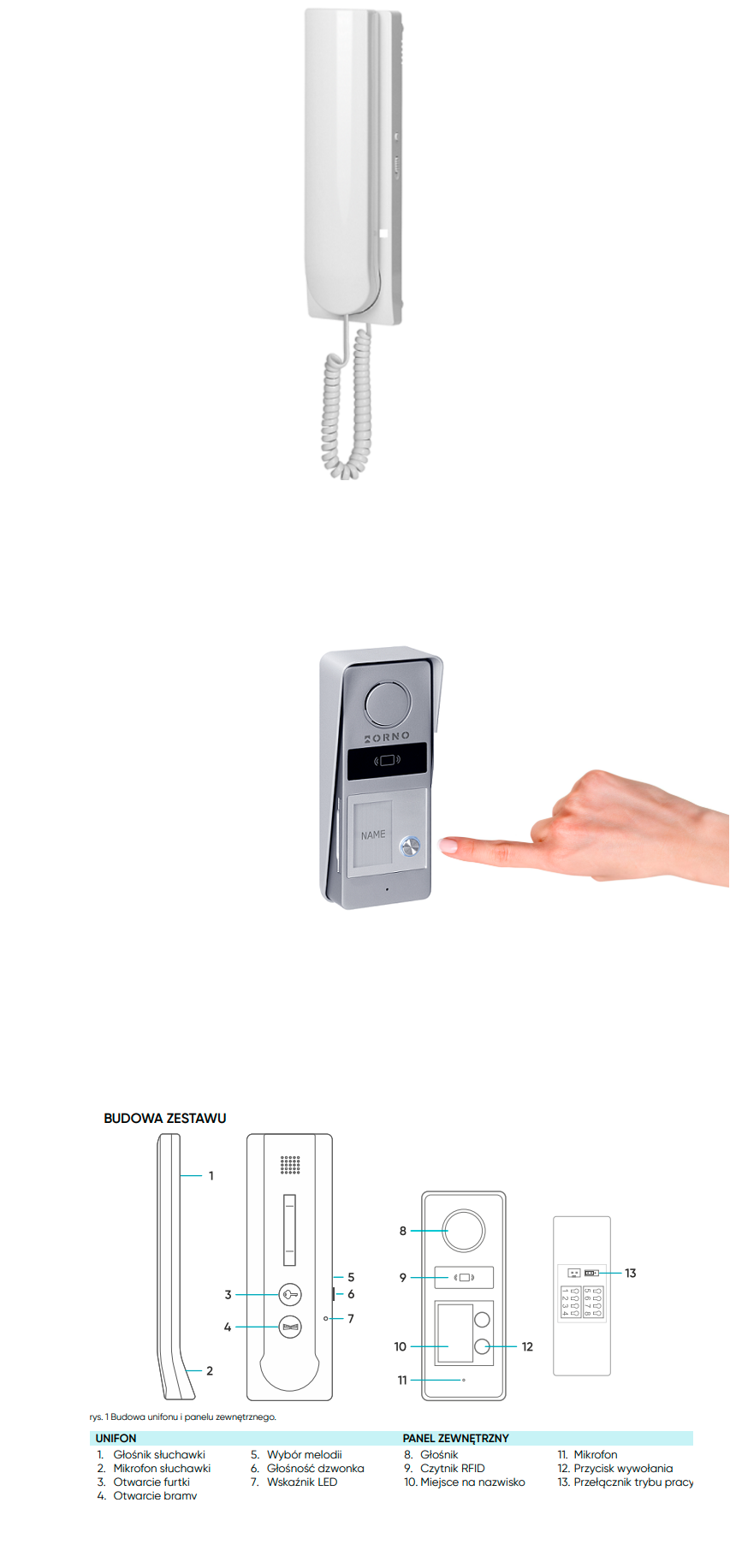

Specyfikacja techniczna:

• domofon jednorodzinny
• połączenie przewodowe, 2-żyłowe
• nie posiada funkcji wideo
• nie jest sterowany smartfonem

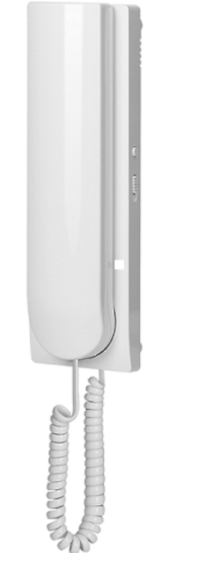

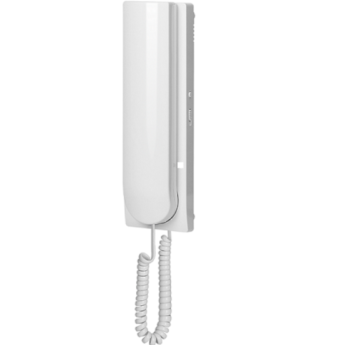

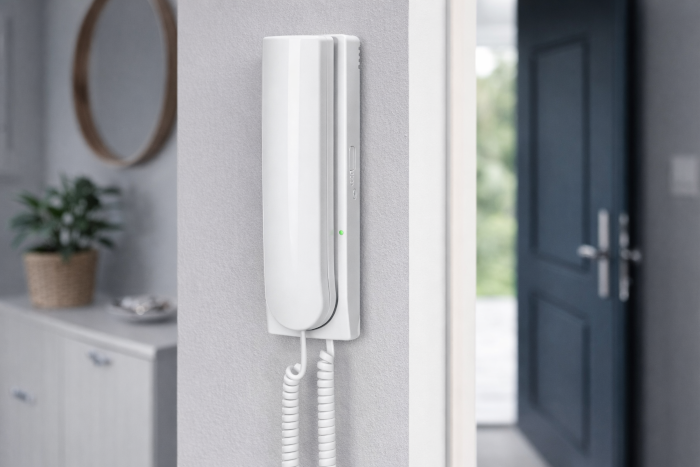

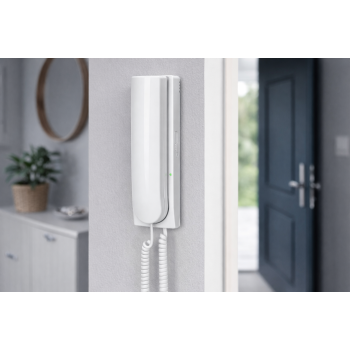

Unifon:

• funkcje: rozmowa, sterowanie elektrozaczepem i bramą, regulacja głośności, tryb wyciszenia
• 16 dźwięków dzwonka do wyboru
• regulacja głośności
• wyciszanie dzwonka
• sterowanie elektrozaczepem: tak, 12V DC max. 350mA (zasilanie z unifonu)
• sterowanie bramą: tak (styk bezpotencjałowy)
• brak funkcji interkomu
• kolor biały
• montaż natynkowy
• materiał: tworzywo sztuczne
• temperatura pracy: -10°C ...+50°C
• zasilanie: 15V DC 1A
• pobór prądu: <1W (czuwanie), <5W (praca)

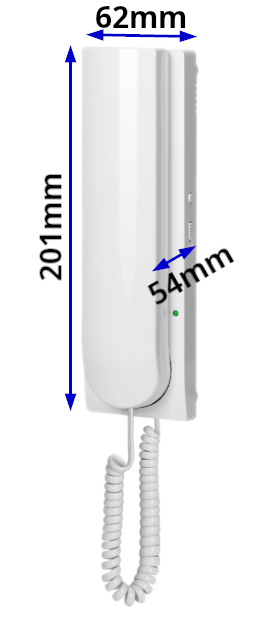

• wymiary: 201 x 62 x 54mm
• waga netto: 0,275 kg

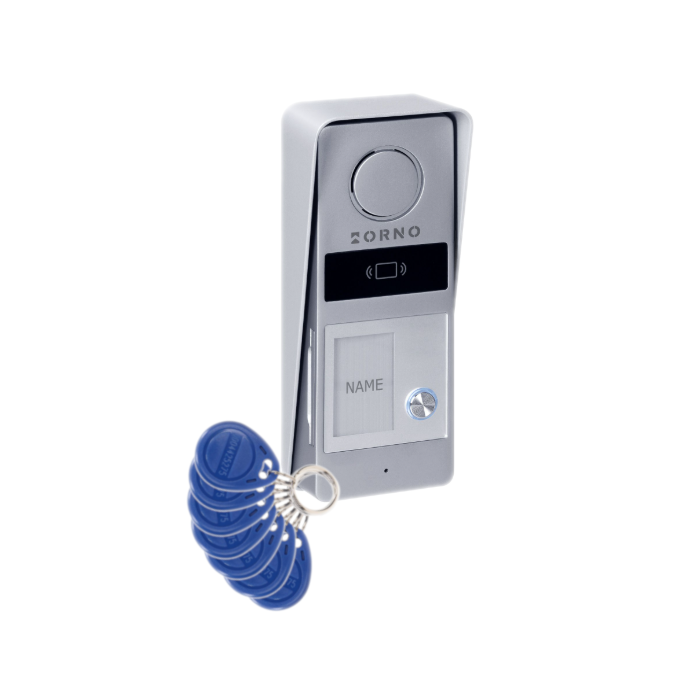

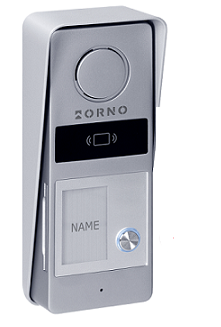

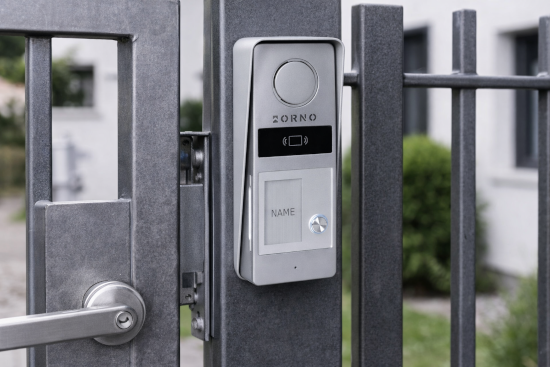

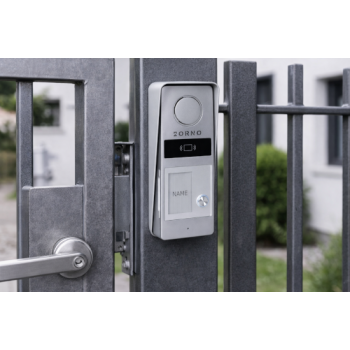

Panel zewnętrzny:

• 1 przycisk wywołania (połączenie z unifonem)
• czytnik RFID (kontrola dostępu): bezkluczykowe otwarcie elektrozaczepu dzięki brelokom/kartom zbliżeniowym, obsługuje technologię Unique (119-128,6kHz)
• sterowanie elektrozaczepem: tak, 12V DC max. 350mA
• obsługa max. 100 użytkowników
• montaż natynkowy
• materiał: aluminium
• temperatura pracy: -20°C ...+50°C
• stopień ochrony IPX5
• zasilanie: 12V DC z unifonu
• pobór prądu: <1W (czuwanie), <5W (praca)

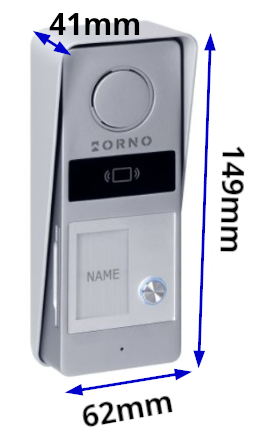

• wymiary panelu: 149 x 62 x 41mm
• waga netto: 0,278kg

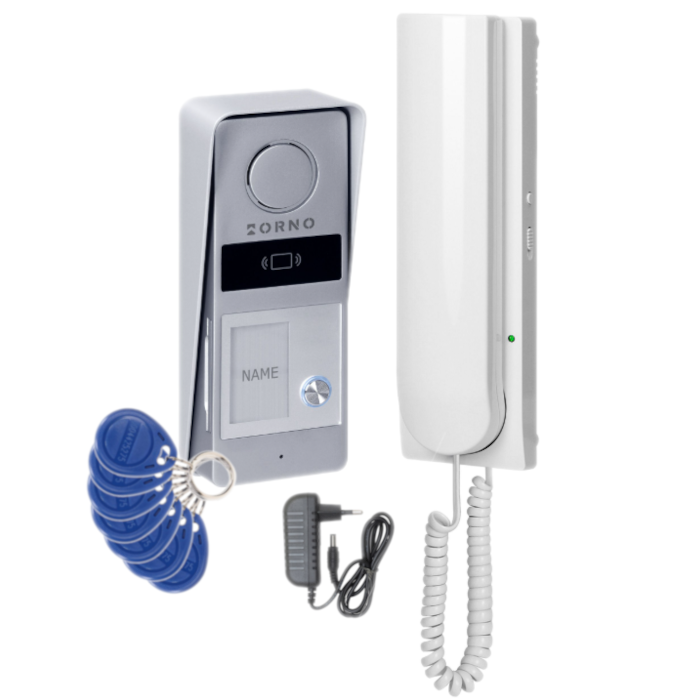

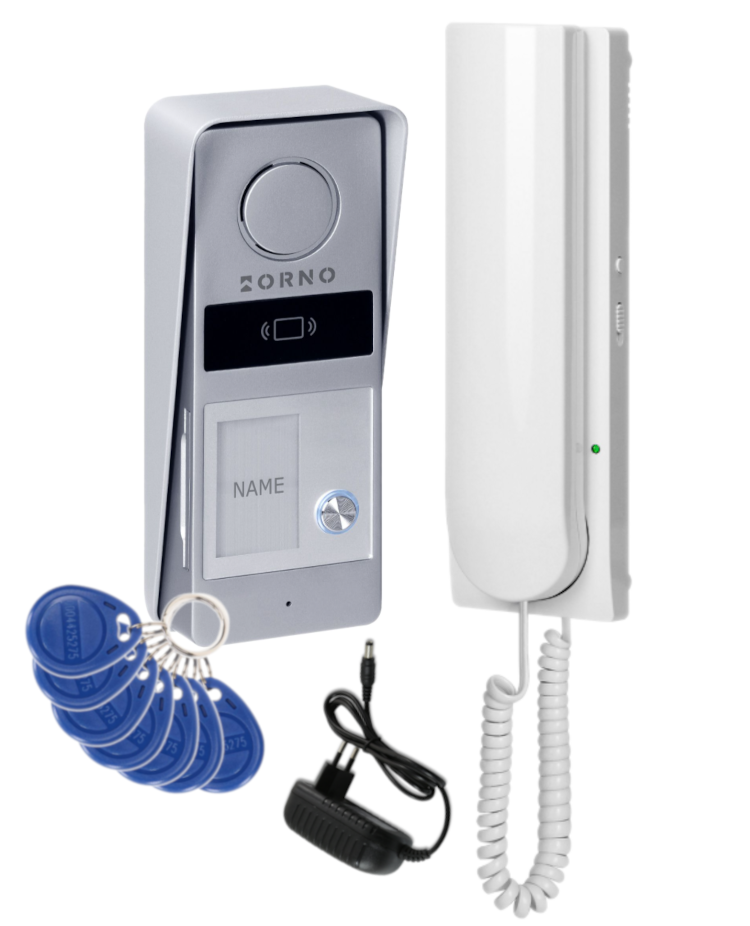

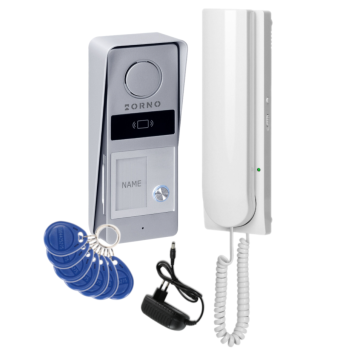

W zestawie:

• panel zewnętrzny Orno OR-DOM-RD-937KD - 1 szt;
• daszek ochronny (do panelu zewnętrznego) - 1 szt;

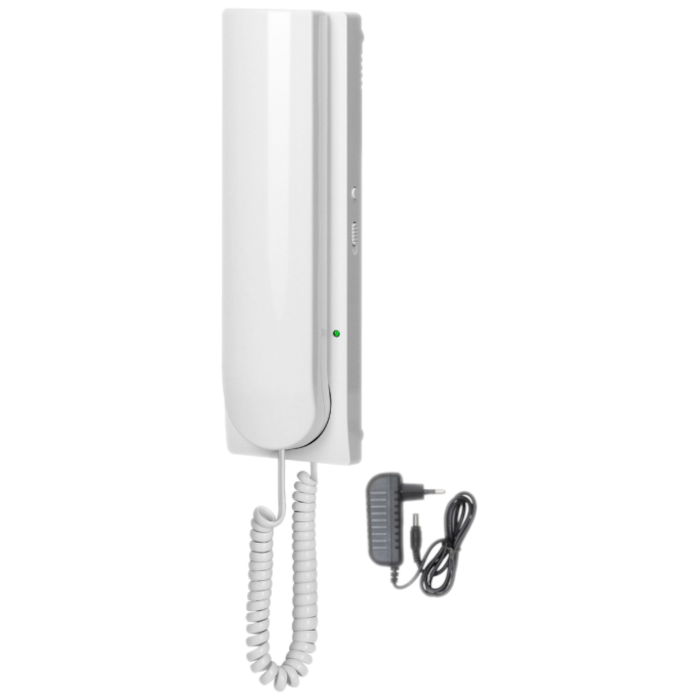

• unifon Orno OR-DOM-RD-937UD/W - 1 szt;
• zasilacz DC - 1 szt;

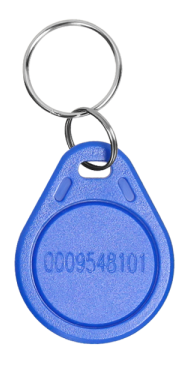

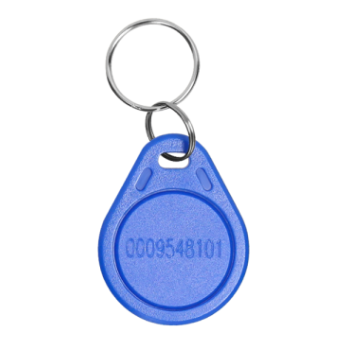

• breloki zbliżeniowe - 7 szt. (5 szt. dla użytkowników, 2 szt. administratora)
• akcesoria montażowe;
• instrukcja.
