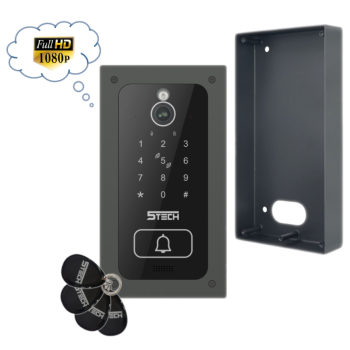

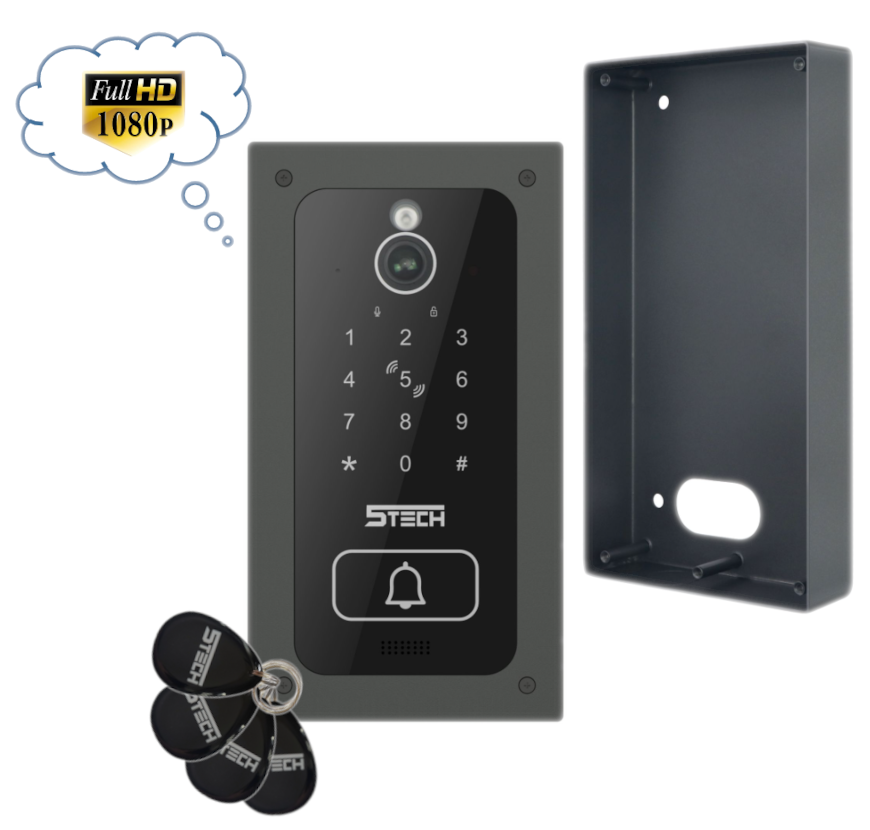

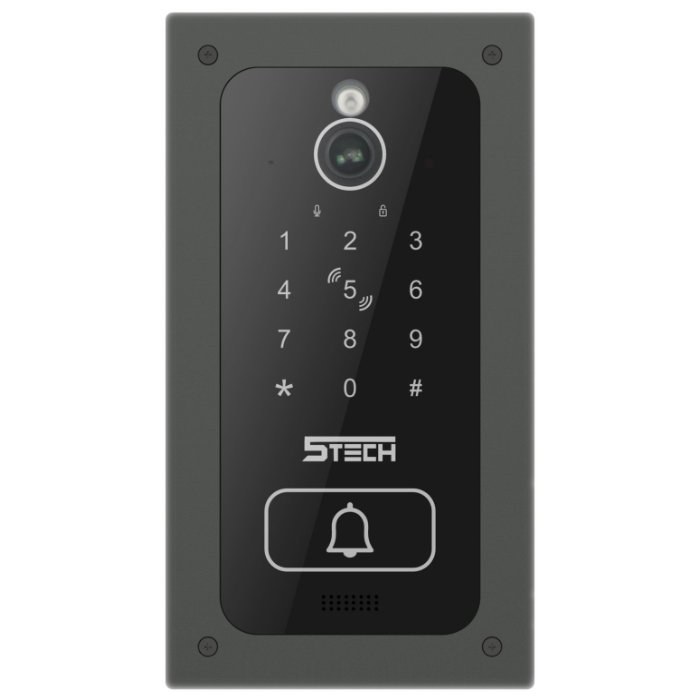

PANEL ZEWNĘTRZNY IP 5TECH 83243 PODTYNKOWY FullHD 13,56MHz MIFARE RFID

Sterowanie elektrozaczepem i napędem bramy na 4 sposoby:

• brelok zbliżeniowy – szybkie i wygodne otwieranie elektrozaczepu za pomocą RFID,
• monitor wewnętrzny (brak w zestawie) – umożliwia zdalne sterowanie zarówno elektrozaczepem, jak i napędem bramy,
• aplikacja mobilna Tuya Smart – pełna kontrola nad elektrozaczepem i napędem bramy z dowolnego miejsca, poprzez smartfon (po uprzednim podłączeniu kasety do monitora, brak w zestawie),
• kod - proste i wygodne wejście do obiektu za pomocą specjalnego zestawu cyfr, możliwość otwierania furtki i bramy niezależnymi kodami.

Przykładowy schemat podłączenia zestawu:

1. panel zewnętrzny
2. switch PoE (brak w zestawie)
3. router (brak w zestawie)
4. kamera CCTV (brak w zestawie)
5. monitor nr 1 (brak w zestawie)
6. monitor nr 2 (brak w zestawie)
7. przycisk wyjścia nr 1 (brak w zestawie)
8. przycisk wyjścia nr 2 (brak w zestawie)
9. kontaktron nr 1 do wykrywania otwarcia furtki / bramy (brak w zestawie)
10. kontaktron nr 2 do wykrywania otwarcia furtki / bramy (brak w zestawie)
11. elektrozaczep (brak w zestawie)
12. sterowanie bramą

1. Przewód furtki
2. Przewód bramy
3. GND
4. Detektor drzwi 1
5. Detektor drzwi 2
6. Zamek NO1
7. Zamek COM1
8. Zamek NC1
9. Brama NO2
10. Brama COM2
11. Brama NC2
12. Zasilanie zamek+

Podstawowe funkcje panelu

• rozdzielczość: 2 Mpx, 1080p Full HD

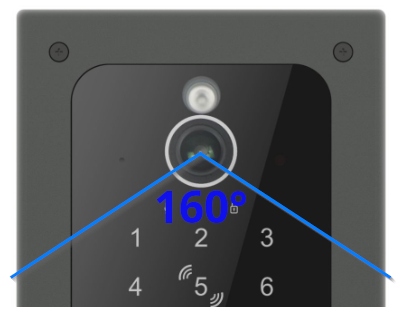

• szeroki kąt widzenia: 160°
• audio, komunikacja - Full duplex
• podświetlenie nocne: diody IR (podczerwień)

Funkcje dodatkowe

• wbudowany czytnik zbliżeniowy MIFARE 13,56 MHz (obsługa do 200 tagów, w zestawie 4 breloki zbliżeniowe)
• wbudowany zamek szyfrowy do otwierania wejścia (max. 200 kodów)
• otwieranie furtki, bramy i paczkoboxa niezależnymi kodami
• automatycznie podświetlany szyfrator (po zapadnięciu zmroku)
• system redukcji szumów 3D
• 3 przekaźniki sterujące (furtka, brama, paczkobox)
• prosta konfiguracja (przy domyślnych ustawieniach IP, po podłączeniu całego systemu urządzenia od razu działają)
• połączenie elementów systemu za pomocą skrętki Cat. 5 / Cat. 6 za pośrednictwem switchy POE (brak w zestawie)

Paczkobox - dodatkowa, opcjonalna funkcjonalność

• jeśli w systemie nie jest podłączony paczkobox, jego przekaźnik możemy podłączyć pod dowolne inne źródło (inna brama, kolejna furtka itp.)
• paczkobox można otwierać z szyfratora, monitora lub aplikacji
• kod paczkoboxa ustalamy z pozycji monitora (brak w zestawie); możliwość konfiguracji kodu stałego, czasowego i jednorazowego

1. IR LED
2. Mikrofon
3. Wskaźnik LED rozmowy
4. Czytnik kart / breloków zbliżeniowych Mifare 13,56MHz
5. Przycisk wywołania
6. Głośnik
7. Soczewka
8. Fotorezystor
9. Wskaźnik LED otwarcia
10. Szyfrator - klawiatura

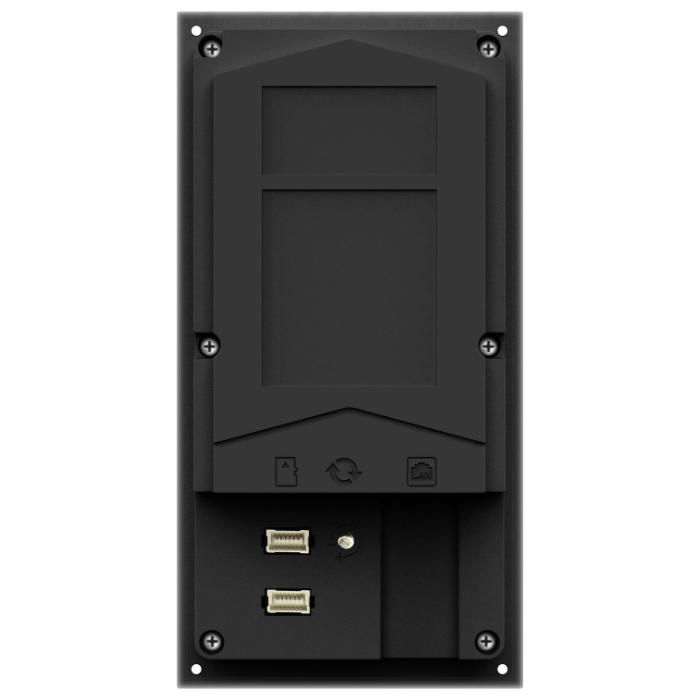

11. Gniazdo karty microSD (brak w zestawie)
12. Gniazdo sterownicze
13. Gniazdo dla multibox
14. Przycisk RESET
15. Gniazdo RJ45
16. Potencjometr (regulacja głośności rozmowy i dzwonka)

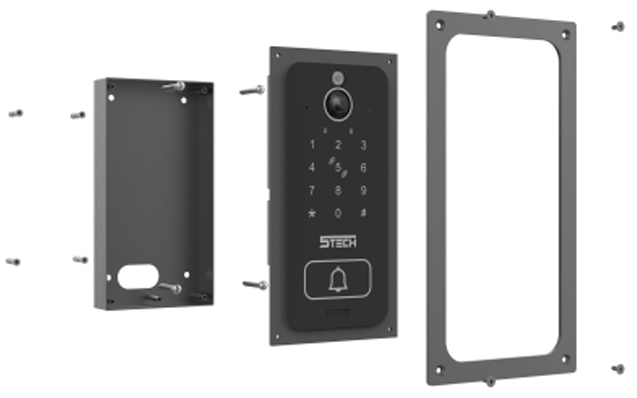

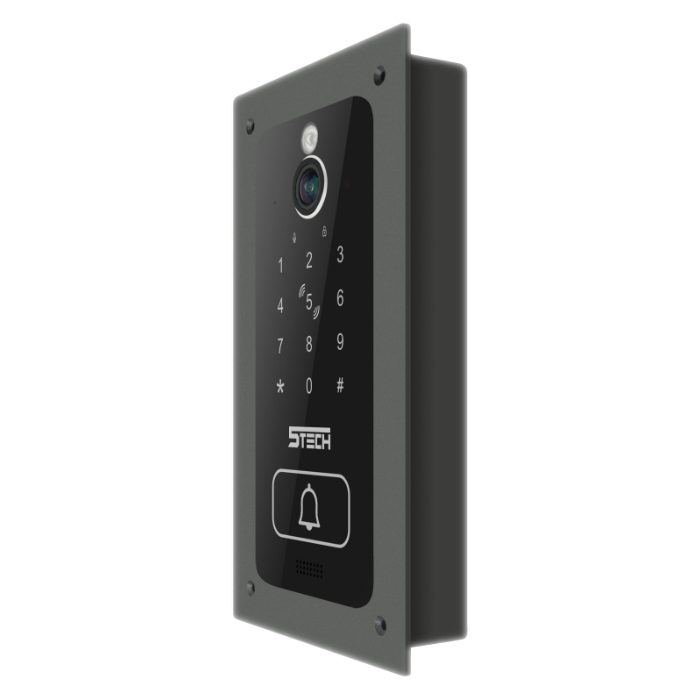

Montaż podtynkowy panelu

• rodzaj systemu: jednorodzinny
• rozdzielczość kamery: 2Mpx 1080p Full HD / 720p
• szeroki kąt widzenia: 160°
• kompresja wideo: H.264/H.265 (monitor obsługuje tylko H.264)
• system operacyjny: LINUX
• podświetlenie nocne: diody IR LED (+ IR CUT)
• czytnik zbliżeniowy w standardzie MIFARE 13,56MHz - obsługa max. 200 tagów
• wbudowany szyfrator - obsługa max. 200 kodów
• tryb audio: Full Duplex
• przycisk wyjścia: furtka i brama
• ilość wyjść sterowniczych: furtka, brama, multibox (paczkobox)
• alarm sabotażowy
• sterowanie bramą: przekaźnik NO/NC (obciążenie max. 30V AC/DC / 2A)
• sterowanie zaczepem: zasilany bezpośrednio ze stacji (max 12V / 750mA); zewnętrzne zasilanie (obciążenie przekaźnika max. 12V 2A)
• ustawienia fabryczne: hasło / przytrzymanie przycisku RESET
• obsługa sieci: 10M/100M/1000M POE
• obudowa: aluminium / ABS
• stopień ochrony: IP65, IK08
• montaż podtynkowy; w przypadku montażu natynkowego wymagana ramka (brak w zestawie)
• temperatura pracy: -40°C ...+65°C
• wilgotność pracy: 10%RH - 90%RH
• zasilanie: 15V DC / 2A ; POE IEEE 802.3af/ 802.3at/ 802.3bt/

• ​panel bramowy 5TECH 83243 Podtynkowy - 1 szt;
• brelok zbliżeniowy RFID - 4 szt;

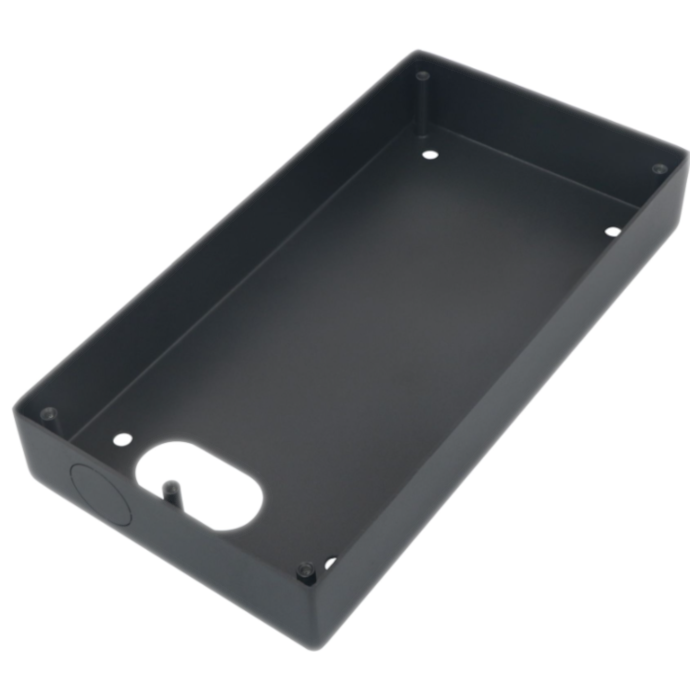

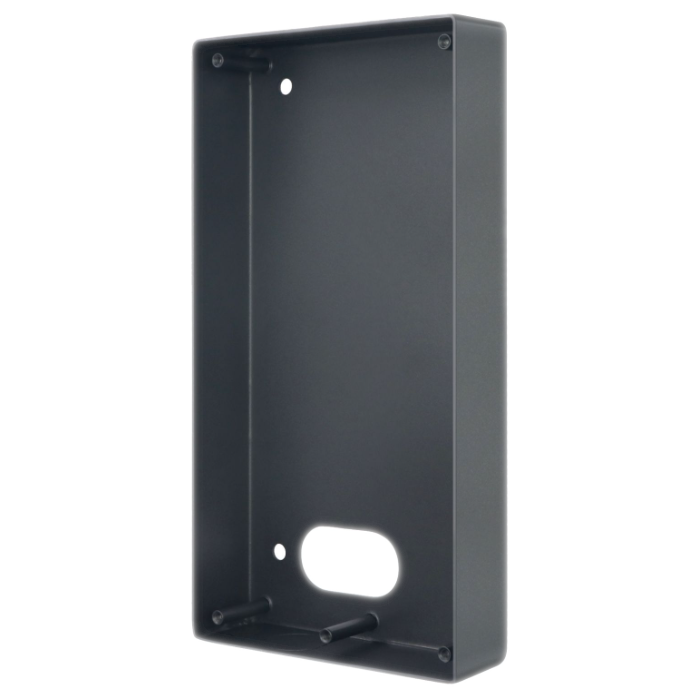

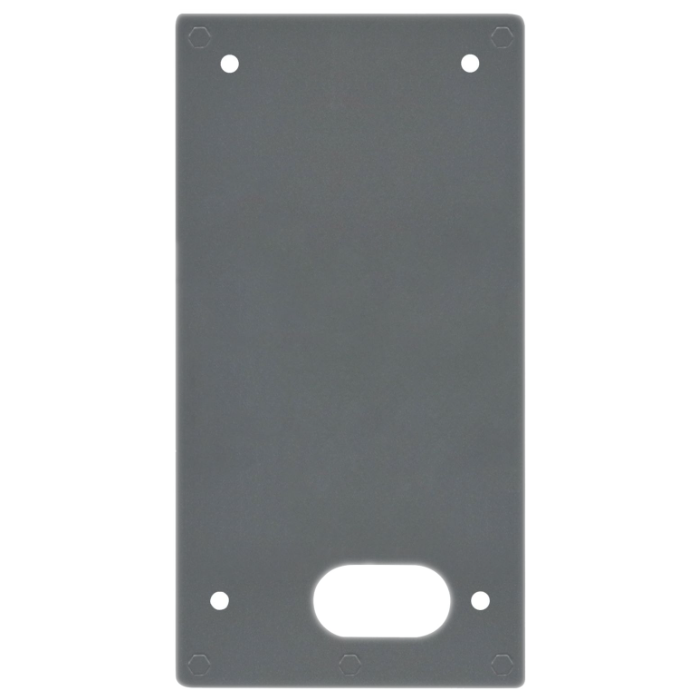

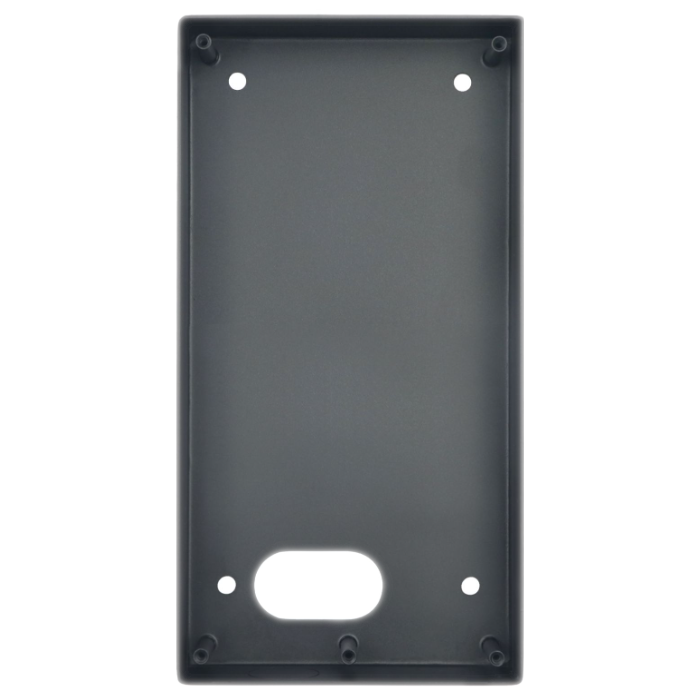

• obudowa podtynkowa - 1 szt;
• akcesoria montażowe;
• skrócona instrukcja obsługi.
