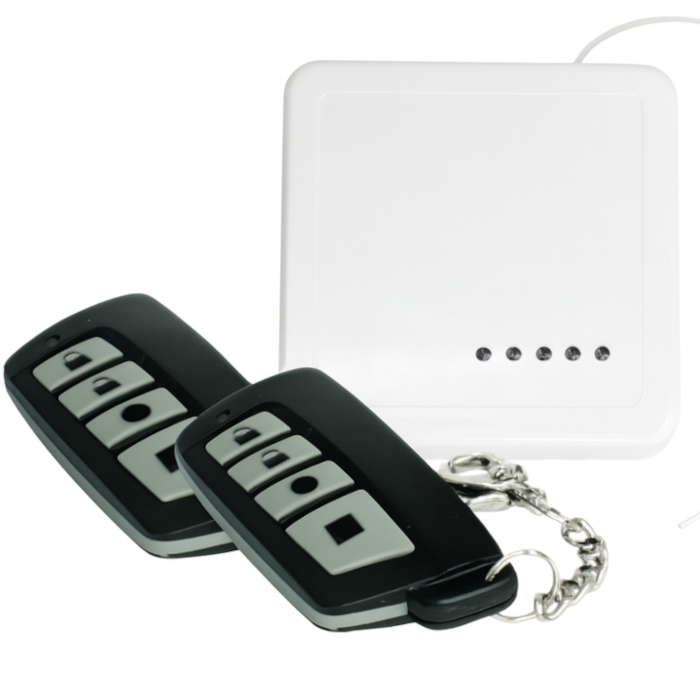

ODBIORNIK STEROWNIKA RADIOWEGO Z 2 PILOTAMI ROPAM RF-4C-2K 100m

Cechy ogólne

• 2 tryby pracy:
  • systemowy – współpraca z centralami serii Neo-IP(-64), NeoGSM-IP(-64) i NeoLTE-IP(-64)
  • autonomiczny – jako samodzielny sterownik bez udziału centrali
• tworzy elastyczny system alarmowy sterowany pilotami radiowymi (433,92 MHz)
• obsługuje do 61 nadajników (pilotów)
• komunikacja z centralą przez magistralę RopamNET (EIA-485)
• zasięg do 100 m w terenie otwartym
• wbudowana antena helikalna na PCB
• obudowa natynkowa w kolorze białym

Funkcje sterowania

• 4 kanały sterujące z funkcjami:
  • załączanie/wyłączanie czuwania pełnego
  • załączanie/wyłączanie czuwania nocnego
  • wyłączenie czuwania lub alarmu
  • tryb „panic” (alarm głośny)
  • brak funkcji – dowolna konfiguracja
• kodowana transmisja (kod zmienny), bezpieczeństwo i odporność na zakłócenia
• możliwość potwierdzania sterowania kanałami poprzez SMS-y, z numerem pilota
• możliwość sterowania wyjściami (O1, O2) przez SMS-y (praca systemowa)

Wyjścia i ich funkcje

• 4 wyjścia sterowane: 2x przekaźnikowe, 2x typu OC
• niezależne tryby pracy wyjść:
  • bistabilne
  • monostabilne (1–255 s)
  • real time – czas trwania transmisji z pilota
• wyjście AUX 14VDC/50mA – zasilanie zewnętrznych elementów (np. przekaźnik 12VDC, LED)

Bezpieczeństwo i niezawodność

• odbiornik superheterodynowy 433,92 MHz z pętlą PLL
• wysoka czułość i selektywność odbioru
• funkcja anty-jamming – odporność na zakłócenia sygnału
• nieulotna pamięć EEPROM – zapis konfiguracji i stanu pracy, przywracane ich w przypadku zaniku i powrotu zasilania (stan wyjść, tryby i czasy pracy)
• sygnalizacja niskiego napięcia baterii pilota
• sygnalizacja optyczna stanu: 4 wyjścia oraz zasilanie/praca

• częstotliwość pracy sterownika radiowego: 433,05 ÷ 434,79MHz, odbiornik superheterodynowy z pętlą PLL
• piloty, nadajniki: TR-4 max. 61 (wyłącznie Ropam Elektronik)
• wyjścia O1, O2: 2A@30VDC/AC maks. typ: przekaźnikowe, bezpotencjałowe, SPDT (C/NO/NC)
• wyjścia O3, O4: 100mA @30VDC maks. typ: OC otwarty kolektor (brak zabezpieczenia przeciwzwarciowego)
• tryby pracy O1-O4:
  • WYŁĄCZONE (tylko fukcje cyfrowe magistrala RopamNET)
  • MONOSTABILNY: 1s-255s
  • BISTABILNYM: OFF-ON-OFF...
  • REAL: czas nadawania pilota
• wyjście AUX: 14VDC/50mA maks. @ Uz> 15VDC lub 12VAC
• wyjście FAIL: 100mA @30VDC maks. typ: OC otwarty kolektor (brak zabezpieczenia przeciwzwarciowego)
• wyjście TAMPER: 100mA @30VDC maks. typ: bezpotencjałowy styk (NC) (brak zabezpieczenia przeciwzwarciowego)
• komunikacja systemowa: EIA-485 – magistrala systemowa protokół RopamNET
• programowanie:
  • z poziomu centrali alarmowej - praca systemowa,
  • programowanie lokalne – praca jako autonomiczny sterownik
  • nieulotna pamięć konfiguracji, konfiguracja i stan pracy zapisywane są w pamięci EEPROM i przywracane w przypadku zaniku i powrotu zasilania (stan wyjść BI, tryby i czasy pracy kanałów)
• montaż: obudowa natynkowa, kołki montażowe x2
• złącza: AWG: 24-18
• klasa środowiskowa: II
• temperatura pracy: -10°C...+55°C
• wilgotność RH: 20%...90%, bez kondensacji
• napięcie zasilania: U= 9V÷30VDC, U= 8V÷24VAC min/max (zgodne z II klasą izolacji)
• pobór prądu: ~ 30mA @12VDC, (bez wyjść (Io), przekaźników (IR=20mA)
• antena wbudowana na PCB
• wymiary: 80 x 80 x 25 mm
• waga: ~77g

• 4-kanały
• częstotliwość pracy: 433,92 Mhz
• kompatybilność: RF-4C, MultiLTE-RF, EXP-RF
• zasięg do 100 m (w terenie otwartym)
• wymiary: 32 x 68 x 14 mm (szer./wys./gł.)

• moduł Ropam RF-4C – 1 szt;
• pilot 4-kanałowy Ropam TR-4H – 2 szt;
• bateria alkaiczna A27 12V – 2 szt;
• skrócona instrukcja.
