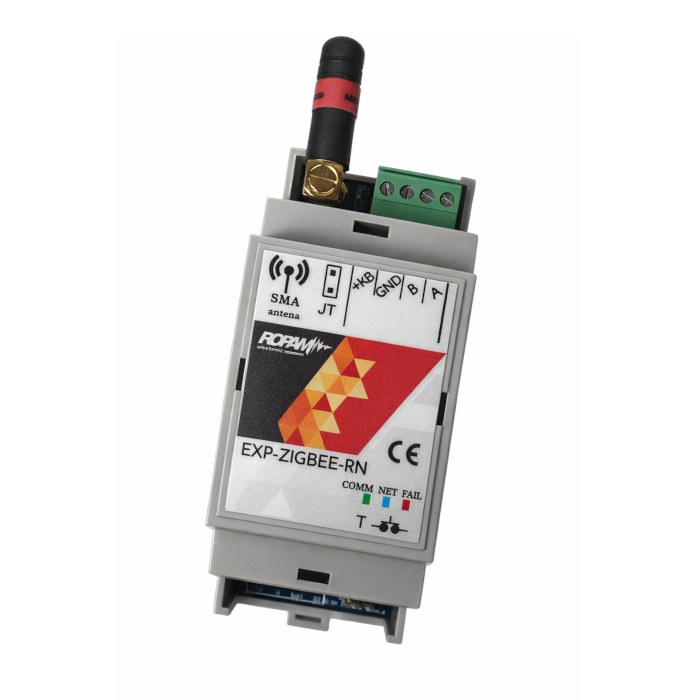

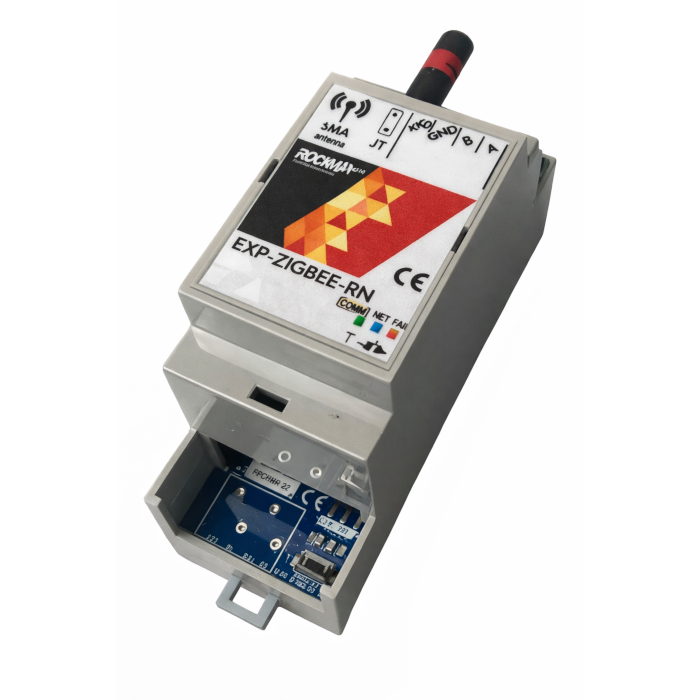

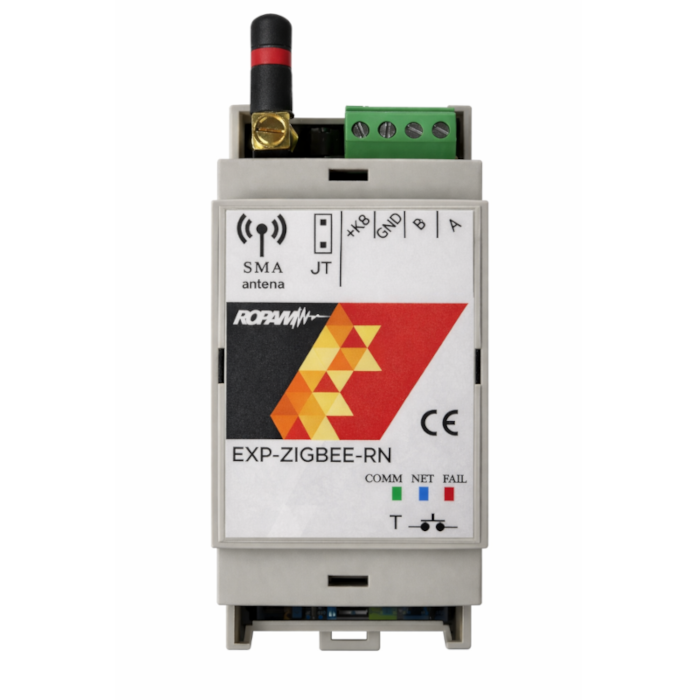

EKSPANDER - BRAMKA Zigbee ROPAM EXP-Zigbee-RN NA SZYNĘ DIN

Obsługa urządzeń Zigbee

• czujki alarmowe (w tym ruchu czy kontaktrony),
• czujniki ruchu lub/i obecności
• piloty zdalnego sterowania,
• czujniki temperatury lub/i wilgotności,
• moduły IO, w tym gniazdka sterowane z pomiarem mocy,
• głowice termostatyczne,
• oświetlenie ze sterowaniem RGB, w tym żarówki RGB+CCT.

1. Głowice termostatyczne
   • Bosch BTH-RA
   • MOES TRV801
   • Danfoss Ally
   • Sonoff TRVZB
2. Oświetlenie RGB
   • Philips HUE
   • Aqara ZNLDP31LM
   • Gledopto GL-C-201P
3. Czujniki temperatury, wilgotności lub jakości powietrza
   • Sonoff SNZB-02P
   • Ferguson FS1HT
   • Aqara AAQS-S01
4. Czujki zalania
   • IKEA E2202
5. Czujniki dymu
   • INEOX YG500A
6. Czujniki ruchu i obecności
   • IKEA VALLHORN
   • Ferguson FS1MS
7. Piloty zdalnego sterowania
   • Ferguson FS1RC
   • IKEA E2002
   • IKEA E2201
   • IKEA E2213
   • Philips HUE 9290023986
   • Gise GS BT-ZB
   • Aqara WXCJKG11LM
8. Klawiatury
   • Immax NEO Smart Keyboard
9. Gniazdka
   • Philips HUE Smart Plug
   • Aqara SP-EUC01
   • PLUG-001SPB2
   • ZB1EEM (urządzenie oparte o TUYA TS011F, na zamówienie)
10. Kontaktrony
    • IKEA E2013
    • Sonoff SNZB-04P
    • Ferguson FS1MP
    • Aqara DW-S03D
11. Sygnalizatory
    • Immax NEO Smart Sirena
12. Moduły IO
    • Sonoff ZBMINIR2
    • Aqara T2
    • OXT 1C
13. Włączniki ścienne
    • ZBDM (urządzenie oparte o TUYA TS0601, na zamówienie)
    • ZB401NM (urządzenie oparte o TUYA TS0004, na zamówienie)
    • ZB101LM (na zamówienie)

Integracja urządzeń Zigbee z systemem Ropam

Do poprawnej pracy bramki wymagana jest centrala z serii Neo-IP-64 / NeoLTE-IP-64 w wersji oprogramowania nie niższej niż v4.1. Centrala obsługuje maksymalnie 1 moduł EXP-Zigbee-RN.

W przypadku obsługi oświetlenia RGB przez panele dotykowe z serii TPR-7 wymagane jest oprogramowanie panelu w wersji nie niższej niż v2.0. Panele z serii TPR-4 nie obsługują sterowania oświetleniem RGB.

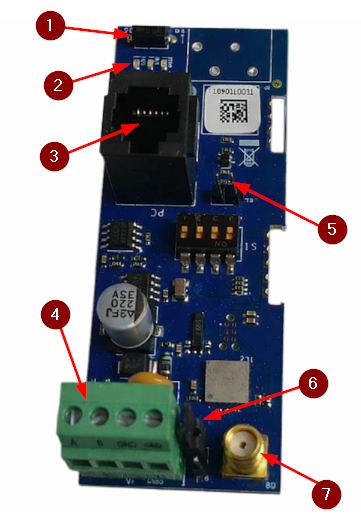

Opis złącz i elementów bramki Zigbee

1. Przycisk (T, w obecnej wersji oprogramowania tj. v1.0 nieużywany)
2. Diody LED
3. Złącze aktualizacji USB-MGSM (wymagany kabel USB-MGSM, brak w zestawie)
4. Złącze magistrali RopamNET (do komunikacji z centralą i zasilanie urządzenia: "B", "A" - złącze komunikacyjne z centralą; "+KB" - złącze zasilania +12V; "GND" - złącze zasilania, masa)
5. Piny PR trybu aktualizacji (umożliwiają założenie zworki wprowadzającej urządzenie w tryb aktualizacji oprogramowania)
6. Piny JT terminujące magistralę (umożliwiają założenie zworki do terminacji magistrali - zworka wymagana w sytuacji, gdy bramka znajduje się na końcu magistrali)
7. Złącze SMA do podłączenia anteny Zigbee (2,4GHz)

Informacyjne diody LED

1. COMM (zielona): błyski oznaczają komunikację z centrala przez magistralę RopamNET
2. NET (niebieska): błyski oznaczają komunikację z podłączonymi urządzeniami Zigbee
3. FAIL (czerwona):
   • ciągłe światło oznacza wykryty problem w działaniu urządzenia (błędy komunikacji Zigbee, łączności z centralą itp.),
   • błyski oznaczają przesyłanie instrukcji sterujących (załączenie wyjść, zmiana ustawień termostatu itp.).

• komunikacja z centralą: magistrala RopamNET
• komunikacja radiowa: ZigBee 2,4GHz; kanały od 11 do 25
• temperatura pracy: -10°C...+55°C
• wilgotność RH: 20...90%, bez kondensacji
• montaż na szynie DIN TH-35 (szer. 2 modułów)
• napięcie zasilania: 9V-14VDC (zasilanie z magistrali RopamNET)
• pobór prądu: 17 mA  (średni) / 25 mA  (max.)
• wymiary: 36,3 x 90,2 x 57,5 mm
• waga: ~63g

• bramka Ropam EXP-Zigbee-RN - 1 szt.;
• skrócona instrukcja obsługi.
