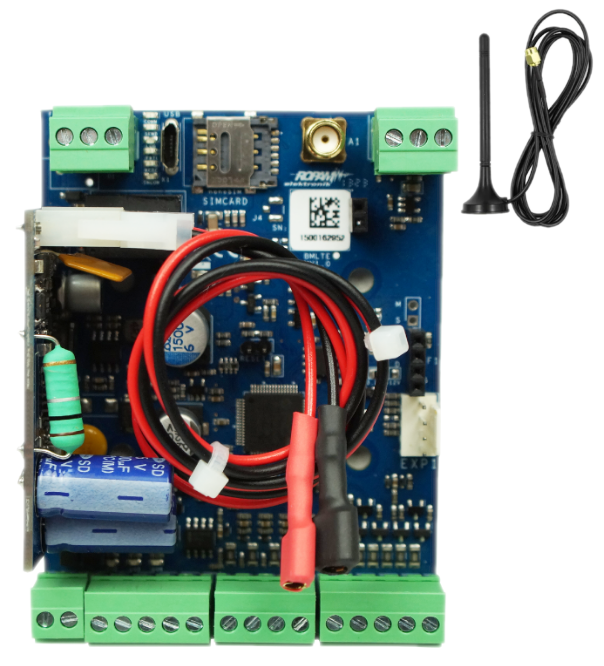

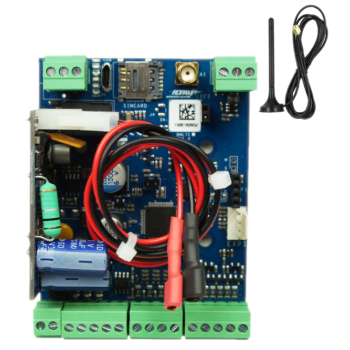

MODUŁ POWIADOMIENIA I STEROWANIA LTE ROPAM BasicLTE-PS-MAG

• wysyłanie powiadomień o zdarzeniach w systemie (SMS, E-Mail),
• wykonywanie połączeń VOICE/CLIP,
• zdalne sterowanie.

• wyświetlacz graficzny LCD-HMI-D4M – dla intuicyjnej obsługi i wizualizacji danych
• odbiornik radiowy EXP-RF – do komunikacji z urządzeniami bezprzewodowymi

Komunikacja i integracja z centralami alarmowymi

• wbudowany modem LTE z obsługą sieci 4G i 2G:



  • LTE-FDD: B1/B3/B5/B7/B8/B20/B28
  • GSM: 850/900/1800/1900 MHz
• wizualizacja i sterowanie czuwaniem za pomocą piktogramów ‘uzbrój’, ‘rozbrój’ (rozbudowa i modernizacja central DSC, Paradox, Satel itd. o sterowanie poprzez GPRS/SMS/DTMF)
• możliwość modernizacji i rozbudowy central alarmowych o sterowanie poprzez LTE/SMS/DTMF
• gniazdo antenowe SMA
• gniazdo na kartę nanoSIM
• microUSB – do programowania i aktualizacji
• obsługa za pomocą aplikacji mobilnej RopamBasic (Android, IOS)
• program konfiguracyjny BasicLTE Manager do zarządzania lokalnego (poprzez microUSB) lub zdalnego (poprzez serwer RopamBridge(LTE)). Umożliwia on też konfigurację modułu oraz uaktualniania wersji oprogramowania urządzenia (wymianę firmware)

Tryby pracy modułu

• praca autonomiczna – jako samodzielna centrala alarmowa i sterownik
• jako rozbudowa innych systemów – np. integracja z centralami alarmowymi i systemami automatyki

Powiadomienia i sterowanie GSM

• powiadamianie o zdarzeniach przez SMS, CALL, E-MAIL
• obsługa poprzez SMS, CLIP, DTMF oraz aplikację mobilną RopamBasic
• obsługa do 8 użytkowników: 8 numerów telefonu, 8 adresów e-mail
• obsługa do 8 komunikatów głosowych
• automatyczna kontrola kart pre-paid z powiadomieniami o minimalnym stanie konta
• sterowanie zdalne za pomocą: SMS / CLIP / DTMF
• monitoring GPRS dla stacji monitorującej agencji ochrony, współpraca ze stacją/serwerem RMS lub SIA-IP (funkcja dostępna wkrótce)

Funkcje alarmowe

• moduł alarmowy – funkcje centrali alarmowej
• wejścia alarmowe:
  • 6 wejść NO/NC (I1 - I6)
  • 2 wejścia NO/NC, GND, +12V, lub analogowe 0-10V/4-20mA
• wejście FAC do kontroli zasilania AC
• wyjścia alarmowe:
  • 1 wyjście przekaźnikowe (O1) do sterowania np. bramą
  • 3 wyjścia OC – zabezpieczone zwarciowo i przeciążeniowo (0.7A)
• 1 wyjście zasilania AUX zabezpieczone (1A)

Automatyka domowa i techniczna

• sterowanie przekaźnikami czasowymi
• integracja z systemami inteligentnego domu
• 4 timery kalendarzowe, zegar RTC, synchronizacja z siecią LTE lub serwerami NTP
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych, funkcji arytmetycznych:
  • 10 niezależnych warunków logicznych
  • 10 przekaźników czasowych
  • 4 timery kalendarzowe
• możliwość rozbudowy o moduł radiowy EXP-RF (opcja, brak w zestawie) umożliwiający sterowanie modułem przy pomocy max. 8 pilotów z serii TR-4H (brak w zestawie)

Kontrola i nadzór procesów technologicznych

• monitoring temperatury w serwerowniach, lodówkach na szczepionki, chłodniach i procesach termicznych
• kontrola wartości analogowych z czujników (0-10V, 4-20mA) – np. wilgotność względna, temperatura
• obsługa czujników temperatury: TSR-1, TSR-1 HT, TSR-1 TEL, TSR-2 (brak w zestawie)
• obsługa czujników temperatury i wilgotności RHT-2 / RHT-2H (brak w zestawie)
• termostat GSM
• kontrola procesów technicznych: przepompownie, kotłownie CO, fermy hodowlane
• możliwość zdalnego sterowania przez sieć GSM

Zastosowania modułu BasicLTE:

• powiadomienia dla systemów alarmowych
• rejestracja temperatury na obiekcie
• zdalne sterowanie systemem alarmowym
• systemy kontroli dostępu
• kontrola i nadzór temperatury (np. serwerownie, chłodnie)
• kontrola i nadzór wartości analogowej (np. czujnik wilgotności gleby, czujnik wiatru)
• kontrola i sterowanie procesami technicznymi (np. przepompownie, kotłownie CO, fermy hodowlane)
• sterowanie wieloabonentowe automatyką bram wjazdowych

RopamBasic (Google Play - Android / App Store - iOS)

• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• typ transmisji danych: LTE, GPRS, SMS, VOICE, E-MAIL (protokół SMTP), dedykowana aplikacja mobilna RopamBasic (Android, iOS) wykorzystująca serwer RopamBridge do połączenia (LTE, GPRS)  - wymagane wykupienie licencji RopamBasic (!)
• wejścia binarne I1-I8: NO, NC,  hi-Z/~200Ω, ~320Ω/hi-Z
• wejścia analogowe I7, I8: Uin= 0-10VDC (max.) (impedancja Z=270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu); Iin = 4-20mA (max.) 500Ω, rozdzielczość 0,02mA, dokładność 1 % dla całego zakresu
• sygnalizacja awarii zasilania DC: In=1,0A @30VDC/50VAC
• obciążalność wyjścia O1: In=1,0A @30VDC/50VAC
• obciążalność wyjścia AUX: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1,0A÷1,7A, Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• obciążalność wyjść O2-O4: 700mA @30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• pobór prądu przez układy modułu (bez wyjść): 40mA (min.), 50mA (śr.), 300mA (max.)
• złącza AWG: 24-12 wysuwane
• II klasa środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność pracy: RH: 20%...90%, bez kondensacji
• akumulator współpracujący: 12V, 1.2Ah - 12VAh (VRL/SLA)
• prąd ładowania akumulatora: Ibat = 0,3A max. (ładowanie stałoprądowe i stałonapięciowe)
• zabezpieczenia wyjścia +BAT-:
  • podnapięciowe: Ubat<10,0V (±5%)
  • przed odwrotną polaryzacją i przeciwzwarciowe: 1.6A bezpiecznik PTC
• moc zasilacza (wydajność prądowa): 20W (1,5A)
• napięcie wyjściowe zasilacza:
  • Un = 13,8V DC (±2%)
  • U = 10,5V-13,8V DC
• napięcie zasilania:
  • U = 16V÷20V AC min/max @ 30VA min.
  • U = 20V÷28V DC min/max @ 0,7A min.
• wymiary płytki elektroniki: 68 x 87 x 32 mm
• waga: ~90g

• zastosowanie: antena do urządzeń GSM/LTE (2G/4G)
• częstotliwość: 900/1800/2100/2600 MHz (690~960/1710~2170/ 2300~2690MHz)
• montaż: podstawa magnetyczna
• złącze: SMAm, kabel RG174-2,5 m
• zysk: <4 dBi
• VSWR <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna
• kolor: czarny
• temp. pracy: -20°C ÷ 85°C
• wymiary: ø 7/30mm x 112mm

• moduł Ropam BasicLTE-PS – 1 szt;
• antena GSM/LTE Ropam AT-GSM-MAG - 1 szt;
• instrukcja obsługi.
