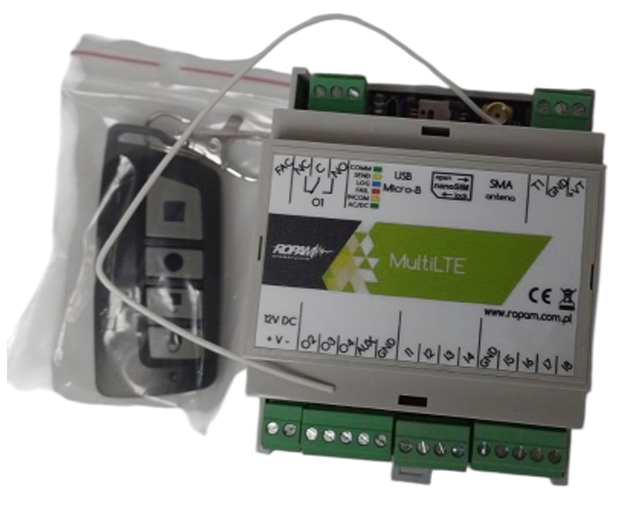

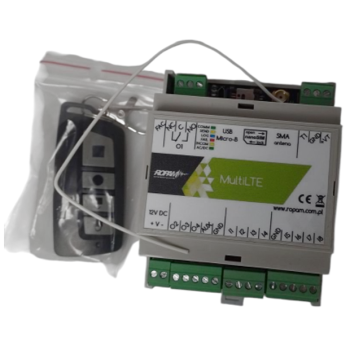

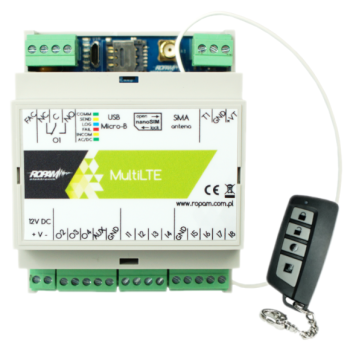

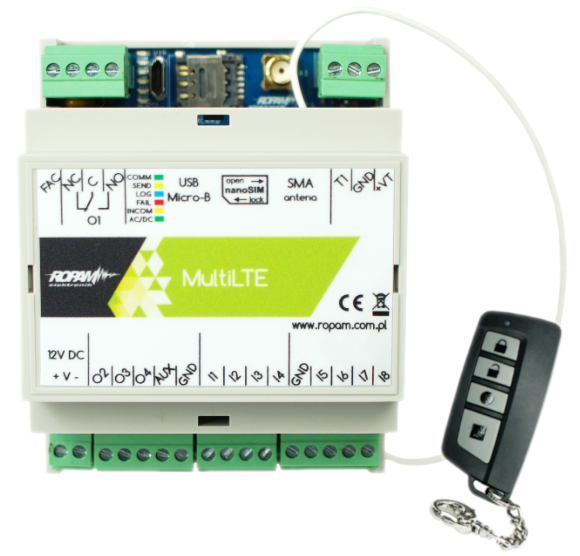

MODUŁ POWIADOMIENIA I STEROWANIA LTE ROPAM MultiLTE-RF-D4M DIN

Moduł Ropam MultiLTE-RF-D4M umożliwia integrację z systemami takimi, jak centrale alarmowe, sterowniki PLC, przekaźniki oraz systemy automatyki domowej. Dzięki wejściom i wyjściom binarnym możliwe jest intuicyjne sterowanie i rozbudowa istniejących instalacji, w tym central DSC, Paradox, Satel.

Dzięki wbudowanemu modemowi LTE obsługuje transmisję danych w technologii 4G i 2G, zapewniając niezawodną komunikację, tj.:


• wysyłanie powiadomień o zdarzeniach w systemie (SMS, CALL, e-mail),
• wykonywanie połączeń VOICE/CLIP,
• zdalne sterowanie.

Urządzenie wyposażono w odbiornik radiowy RF, umożliwiający komunikację z urządzeniami bezprzewodowymi oraz sterowanie systemem poprzez piloty TR-4H-ID (brak w zestawie).
Modułowa konstrukcja pozwala na rozbudowę systemu o wyświetlacz graficzny LCD-HMI-D4M (dla intuicyjnej obsługi i wizualizacji danych).


Najważniejsze funkcje:

✔ Integracja z centralami alarmowymi:

    ✅ Wizualizacja i sterowanie czuwaniem za pomocą piktogramów (‘uzbrój’, ‘rozbrój’)
    ✅ Możliwość modernizacji i rozbudowy central alarmowych o sterowanie poprzez LTE/GPRS/SMS/DTMF


✔ 2 tryby pracy modułu:

    ✅ praca autonomiczna – jako samodzielna centrala alarmowa i sterownik
    ✅ jako rozbudowa innych systemów – np. integracja z centralami alarmowymi i systemami automatyki


✔ Powiadomienia i sterowanie GSM:

    ✅ Powiadamianie o zdarzeniach przez SMS, VOICE, E-MAIL
    ✅ Obsługa poprzez SMS, CLIP, DTMF oraz aplikację mobilną RopamBasic
    ✅ Zdalna edycja użytkowników z aplikacji mobilnej


✔ Komunikacja z urządzeniami bezprzewodowymi:

    ✅ Wbudowany odbiornik radiowy RF - sterowanie systemem przez piloty TR-4H-ID (brak w zestawie)


✔ Automatyka domowa i techniczna:

    ✅ Sterowanie przekaźnikami czasowymi
    ✅ Integracja z systemami inteligentnego domu


✔ Kontrola i nadzór procesów technologicznych:

    ✅ Monitoring temperatury w serwerowniach, lodówkach na szczepionki, chłodniach i procesach termicznych
    ✅ Kontrola wartości analogowych z czujników (0-10V, 4-20mA) – np. wilgotność względna, temperatura
    ✅ Logowanie danych o temperaturze i wejściach analogowych


✔ Sterowanie systemami przemysłowymi:

    ✅ Kontrola procesów technicznych: przepompownie, kotłownie CO, fermy hodowlane
    ✅ Możliwość zdalnego sterowania przez sieć GSM


✔ Dyskretny montaż:

    ✅ Kompaktowa obudowa na szynę DIN TH35 (szerokość 4 modułów) - doskonały wybór do szaf sterowniczych
    ✅ Wygodny montaż i profesjonalne zarządzanie systemami alarmowymi, automatyki domowej oraz przemysłowej.


Zastosowania modułu MultiLTE-RF:

• powiadomienia dla systemów alarmowych
• rejestracja temperatury na obiekcie
• zdalne sterowanie systemem alarmowym
• systemy kontroli dostępu
• kontrola i nadzór temperatury (np. serwerownie, chłodnie)
• powiadomienia dla OSP ze sterowaniem syreną
• kontrola i nadzór wartości analogowej (np. czujnik wilgotności gleby, czujnik wiatru)
• kontrola i sterowanie procesami technicznymi (np. przepompownie, kotłownie CO, fermy hodowlane)
• sterowanie wieloabonentowe automatyką bram wjazdowych

Cechy produktu:


• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• moduł alarmowy – funkcje centrali alarmowej
• 6 wejść NO/NC (I1-I6)
• 2 wejścia NO/NC, GND, +12V, 0-10V, 4.- 20mA
• 1 wyjście przekaźnikowe (O1) do sterowania np. bramą
• 3 wyjścia OC – zabezpieczone zwarciowo i przeciążeniowo (0.7A)
• 1 wyjście zasilania AUX zabezpieczone (1A)
• 4 timery kalendarzowe, zegar RTC, synchronizacja z siecią GSM
• obsługa czujnika temperatury serii TSR-x (brak w zestawie) i wilgotności RHT-2 (brak w zestawie), termostat GSM
• wbudowany LogicProcessor do tworzenia zaawansowanych funkcji logicznych, funkcji arytmetycznych:
  • 10 niezależnych warunków logicznych
  • 10 przekaźników czasowych
  • 4 timery kalendarzowe
• powiadomienie głosowe CALL, SMS, e-mail SMTP)
• wbudowany moduł radiowy RF 433MHz umożliwiający sterowanie modułem przy pomocy pilotów z serii TR-4H-ID (brak w zestawie)
• obsługa do 1000 pilotów
• możliwość zdalnego edytowania listy użytkowników
• rejestracja temperatury – LoggerTemp
• pamięć do 1000 zdarzeń z nadpisywaniem
• gniazdo antenowe SMA
• gniazdo nanoSIM
• obsługa do 1000 użytkowników, numery można dodawać i usuwać za pomocą poleceń SMS lub przy pomocy aplikacji RopamBasic
• opcja dodawania numerów na określony czas, numery czasowe można dodawać za pomocą polecenia SMS lub przy pomocy aplikacji RopamBasic
• obsługa do 8 komunikatów głosowych
• automatyczna kontrola kart pre-paid z powiadomieniami o minimalnym stanie konta
• powiadomienia o zdarzeniach poprzez: SMS/CALL/E-MAIL/PUSH w aplikacji RopamBasic
• sterowanie zdalne za pomocą: SMS/CLIP/DTMF/aplikacja RopamBasic
• wejście FAC do kontroli zasilania AC
• monitoring GPRS dla stacji monitorującej agencji ochrony, współpraca ze stacją/serwerem RMS lub Kronos NET
• microUSB – do programowania i aktualizacji
• dedykowana aplikacja mobilna RopamBasic (Android, IOS) poprzez GPRS i serwer RopamBridge
• wizualizacja i sterowanie centrali alarmowej z wykorzystaniem wyjścia/wejścia, efekt to intuicyjne sterowanie czuwaniem poprzez piktogramy ‘uzbrój’, ‘rozbrój’ (rozbudowa i modernizacja central DSC, Paradox, Satel itd. o sterownie poprzez GPRS/SMS/DTMF)
• gniazdo do podłączenia zasilacza PSR-ECO-2012 (brak w zestawie)
• współpraca z zasilaczem PSR-ECO-2012-RS (brak w zestawie)
• rozłączne złącza i konektory
• program konfiguracyjny BasicLTE Manager do zarządzania lokalnego (poprzez microUSB) lub zdalnego (poprzez serwer RopamBridge(LTE)). Umożliwia on też konfigurację modułu oraz uaktualniania wersji oprogramowania urządzenia (wymianę firmware)
• obudowa na szynę DIN TH35 (szerokość 4 modułów)
• zasilanie 12V

RopamBasic:

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS) oparta jest o komunikację GPRS, co pozwala na transmisję małych ilości danych a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

Specyfikacja techniczna:


• wbudowany modem LTE z obsługą sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
• typ transmisji danych: LTE, GPRS, SMS, VOICE, E-MAIL (protokół SMTP), dedykowana aplikacja mobilna RopamBasic (Android, iOS) wykorzystująca serwer RopamBridge do połączenia (LTE, GPRS)
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2Vrms.
• wejście binarne I1-I8: NO, NC,  hi-Z/~200Ω, ~320Ω/hi-Z
• wejścia analogowe I7, I8: Uin= 0-10V/DC (max.) (impedancja Z=270KΏ , rozdzielczość 10mV, dokładność 1% całego zakresu). Iin = 4-20mA (max.) 500Ω, rozdzielczość 0,02mA, dokładność 1 % dla całego zakresu
• sygnalizacja awarii zasilania DC: U<11V
• obciążalność wyjścia O1: In=1A @30VDC/50VAC
• obciążalność wyjścia AUX: In=1A (ciągła), Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1A÷1,7A, Tj, Tc= 125°C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• obciążalność wyjść O2-O4: Ilim=1A÷1,7A, Tj, Tc= 125 °C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• pobór prądu przez układy modułu (bez wyjść): 40mA (min.), 50mA (śr.), 300mA (max.)
• złącza AWG: 24-12 wysuwane
• II klasa środowiskowa
• temperatura pracy: -10°C ... +55°C
• wilgotność pracy: RH: 20%...90%, bez kondensacji
• napięcie zasilania: U = 10,5V÷14,5V/DC min/max @ 1,5A min.
• wymiary płytki elektroniki: 68 x 87 x 32 mm
• waga: 115 g

W zestawie:


• moduł Ropam MultiLTE-RF-D4M - 1 szt;
• instrukcja obsługi.

❗ Brak anteny w zestawie - antena ze złączem SMA dostępna osobno.
