Strona główna » PRODUKTY ARCHIWALNE » MODUŁ PoE DO KAMER IP PULSAR AWZ603 4x0.5A-1A/2,5
alt
Pulsar AWZ603MODUŁ PoE DO KAMER IP PULSAR AWZ603 4x0.5A-1A/2,5MODUŁ PoE DO KAMER IP PULSAR AWZ603 4x0.5A-1A/2,5
Pulsar AWZ603
MODUŁ PoE DO KAMER IP PULSAR AWZ603 4x0.5A-1A/2,5
MODUŁ PoE DO KAMER IP PULSAR AWZ603 4x0.5A-1A/2,5

MODUŁ PoE DO KAMER IP PULSAR AWZ603 4x0.5A-1A/2,5

Pulsar

Dostępność: Produkt archiwalny

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 13111

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 94,10 zł

Cena netto: 76,50 zł

Cena katalogowa: 110,70 zł

Oszczędzasz: 16,60 zł

Brak zmiany ceny produktu w ciągu ostatnich 30 dni

Produkt chwilowo niedostępny w sprzedaży

dodaj do schowka

  • Opis produktu
  • Do pobrania (1)

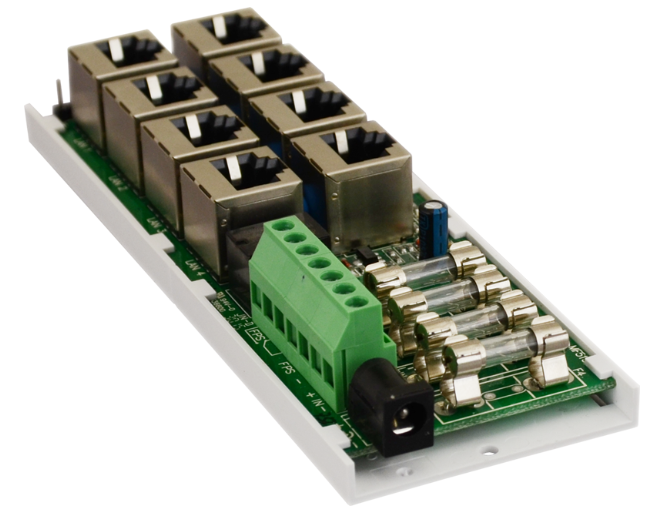

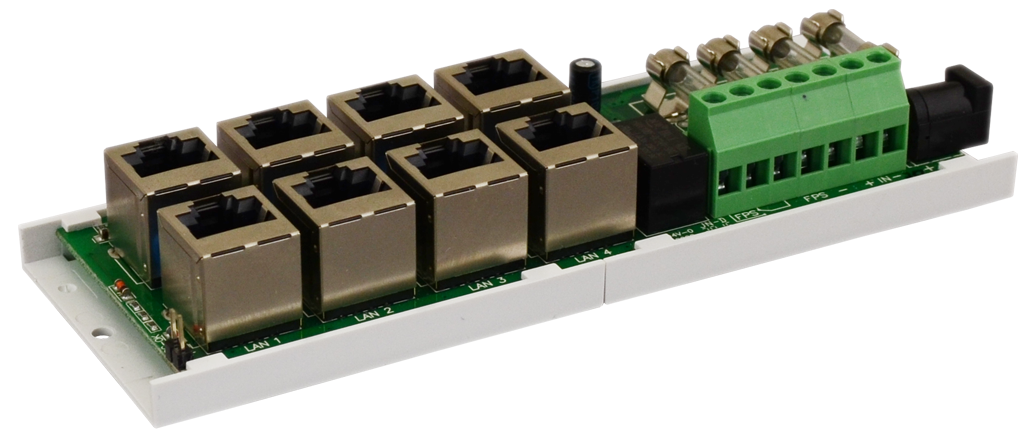

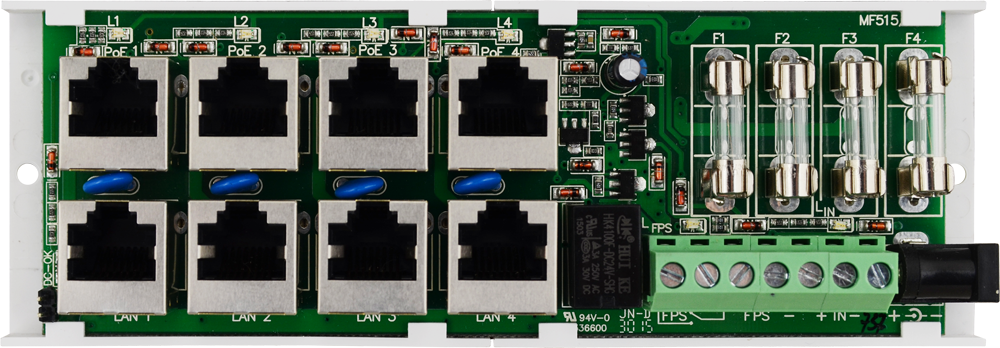

Moduł PoE Pulsar AWZ603 przeznaczony jest do zasilania 4 urządzeń IP (np. kamer internetowych, punktów dostępowych itp.) wymagających napięcia z zakresu  20V÷56 V DC.  Posiada 2 wejścia zasilania: złącze śrubowe i gniazdo DC5,5/2,1 oraz 4 niezależnie zabezpieczone wyjścia zasilania PoE1÷PoE4 do podłączenia kamer. Każde wyjście wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego F 0,5A (możliwość założenia bezpieczników 1A, brak na wyposażeniu) oraz przepięciowe – warystory. Stan wyjść sygnalizowany jest przez 4 diody LED L1÷L4. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla PoE1 itd. Dodatkowo w przypadku awarii załączane jest wyjście FPS (stan hi-Z) i dioda FPS oraz następuje przełączenie styków przekaźnika. Wyjście FPS może służyć zdalnej kontroli stanu modułu PoE np. zewnętrzna sygnalizacja optyczna.

Zasilanie do kamer jest dostarczane przy użyciu skrętki czteroparowej z wykorzystaniem par 4/5 (+) i 7/8 (-), które zgodnie ze standardem sieci Ethernet nie są wykorzystywane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).

Uwaga!
Moduł nie może być wykorzystany w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych. Przystosowany jest do podłączenia przewodów zasilających o maksymalnym przekroju 2,5 mm2 .

Cechy produktu:

  • przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s
  • sygnalizacja optyczna LED
  • zabezpieczenie:
    • przepięciowe
    • przeciwzwarciowe SCP
    • przeciążeniowe OLP
  • opcje montażu: listwa montażowa, taśma samoprzylepna
  • wyjście zasilania: 4x0,5A - TOPIC (4x 1,0A - TOPIC - brak w zestawie)
  • ilość wejść zasilania: 2 - gniazdo DC 5,5/2,1 lub zacisk śrubowy – przewód 2,5mm2 max.
  • ilość wyjść PoE: 4 - RJ45
  • zasilanie: 20÷56 VDC (+/-2%)

Przykładowy schemat podłączenia:
alt
Specyfikacja techniczna:

  • napięcie wyjściowe: UPoE = UIN (zgodne z napięciem zasilania)
  • ilość wejść zasilania: 2: gniazdo DC 5,5/2,1 lub zacisk śrubowy – przewód 2,5mm2 max
  • ilość wyjść zasilania: 4 (zaciski PoE) – gniazdo RJ-45
  • zabezpieczenie przeciwzwarciowe SCP i przeciążeniowe OLP: 4 x F 0,5A (możliwość założenia bezpieczników 1A, brak w zestawie)
  • zabezpieczenie przepięciowe - warystor
  • sygnalizacja optyczna:
    • diody LED zielone L1 ÷ L4 – stan wyjść PoE1÷PoE4
    • dioda LED czerwona LFPS sygnalizująca napięcie zasilania
  • bezpieczniki F1 ÷ F4: F 0.5A
  • temperatura pracy: -10 st. C ... +50 st. C,
  • montaż: listwa montażowa z taśmą przylepną, wkręty montażowe x2 (otwory fi=3mm)
  • złącza:
    • wejścia zasilania: gniazdo DC 5,5/2,1 lub złącze śrubowe Ф0,41÷2,59 (AWG 26-10), 0,2÷2,5mm2
    • wejścia/wyjścia LAN/PoE: gniazdo RJ-45 8p8c
  • napięcie zasilania: 20V÷56 V DC (-2%/+2%)
  • pobór prądu:
    • 16mA @ Uin=24 V DC
    • 32mA @ Uin=48 V DC
  • wymiary: 150 x 53 x 25 mm
  • waga (netto): 0.12 kg

W zestawie:

  • moduł PoE Pulsar AWZ603 - 1 szt;
  • instrukcja.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

Pulsar K. Bogusz sp.j., Siedlec 150, 32-744 Łapczyca, Polska, e-mail: biuro@pulsar.pl, telefon: (+48) 14 610-19-40
