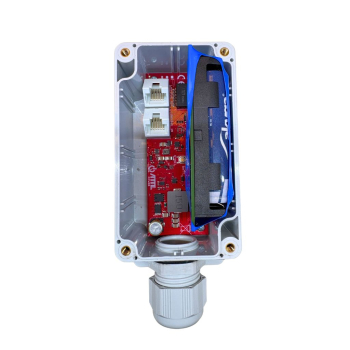

Moduł buforowy do urządzeń IP PoE ATTE miniUPS-25-1-CA1

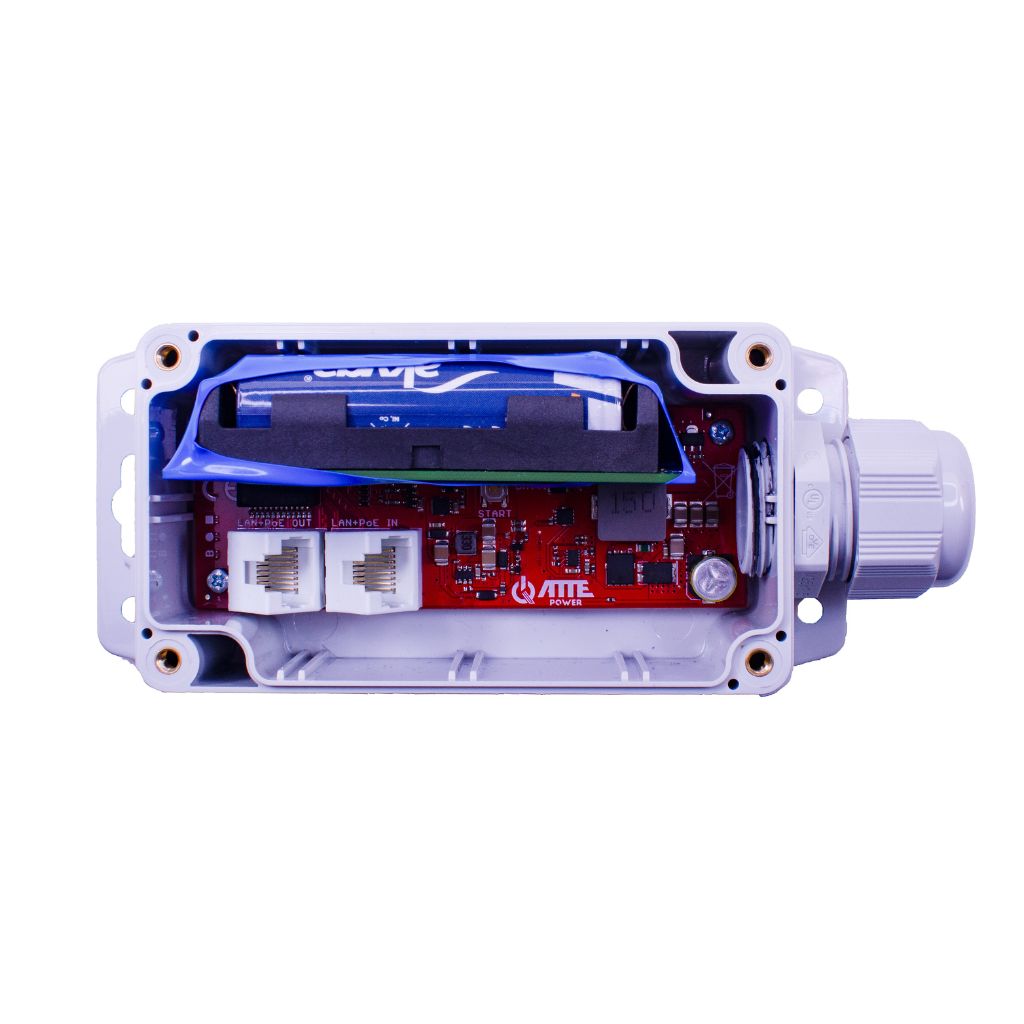

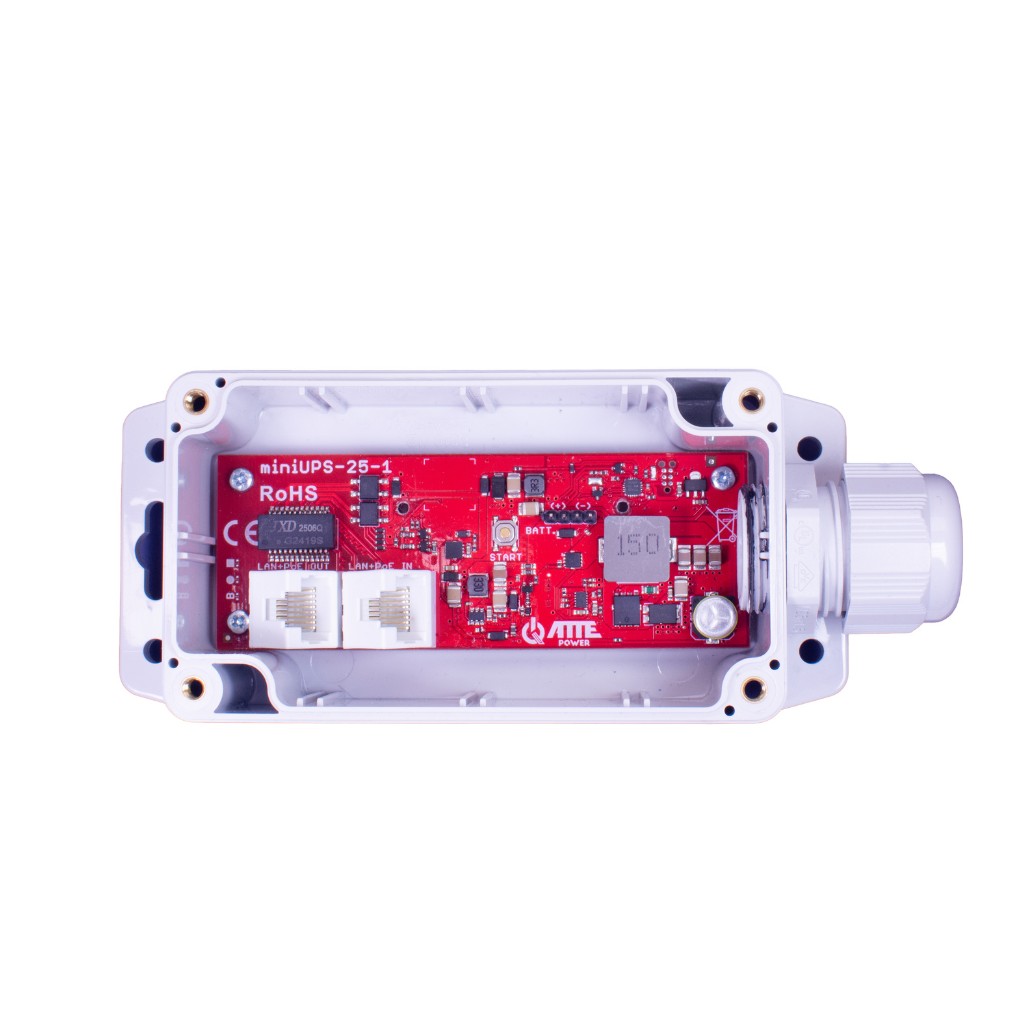

miniUPS-25-1-CA1 to moduł zasilania buforowego PoE z akumulatorem 24 Wh, zamontowany w zewnętrznej obudowie IP68. Podtrzymuje pracę kamery IP lub innego odbiornika PoE po zaniku zasilania albo uszkodzeniu przewodu.

Najważniejsze cechy i funkcje urządzenia:

✔️ Podtrzymanie zasilania PoE: moduł automatycznie przełącza odbiornik na akumulator po zaniku napięcia wejściowego.

✔️ Wbudowany akumulator 24 Wh: dwa ogniwa LiFePO4 18650 umożliwiają awaryjną pracę podłączonego urządzenia.

✔️ Natychmiastowe przełączenie: zmiana źródła zasilania odbywa się bez wyłączenia kamery, co ogranicza przerwy w rejestracji obrazu.

✔️ Przelotowe porty PoE: urządzenie nie zakłóca negocjacji standardu pomiędzy switchem a podłączonym odbiornikiem.

✔️ Uruchamianie z akumulatora: przycisk START pozwala zasilić kamerę bez podłączania switcha PoE, na przykład podczas konfiguracji.

✔️ Automatyczne wyłączenie: moduł wyłącza się, gdy nie wykrywa zasilania wejściowego ani urządzenia na wyjściu.

✔️ Sygnalizacja LED: światło ciągłe oznacza zasilanie wejściowe, a miganie informuje o pracy z akumulatora.

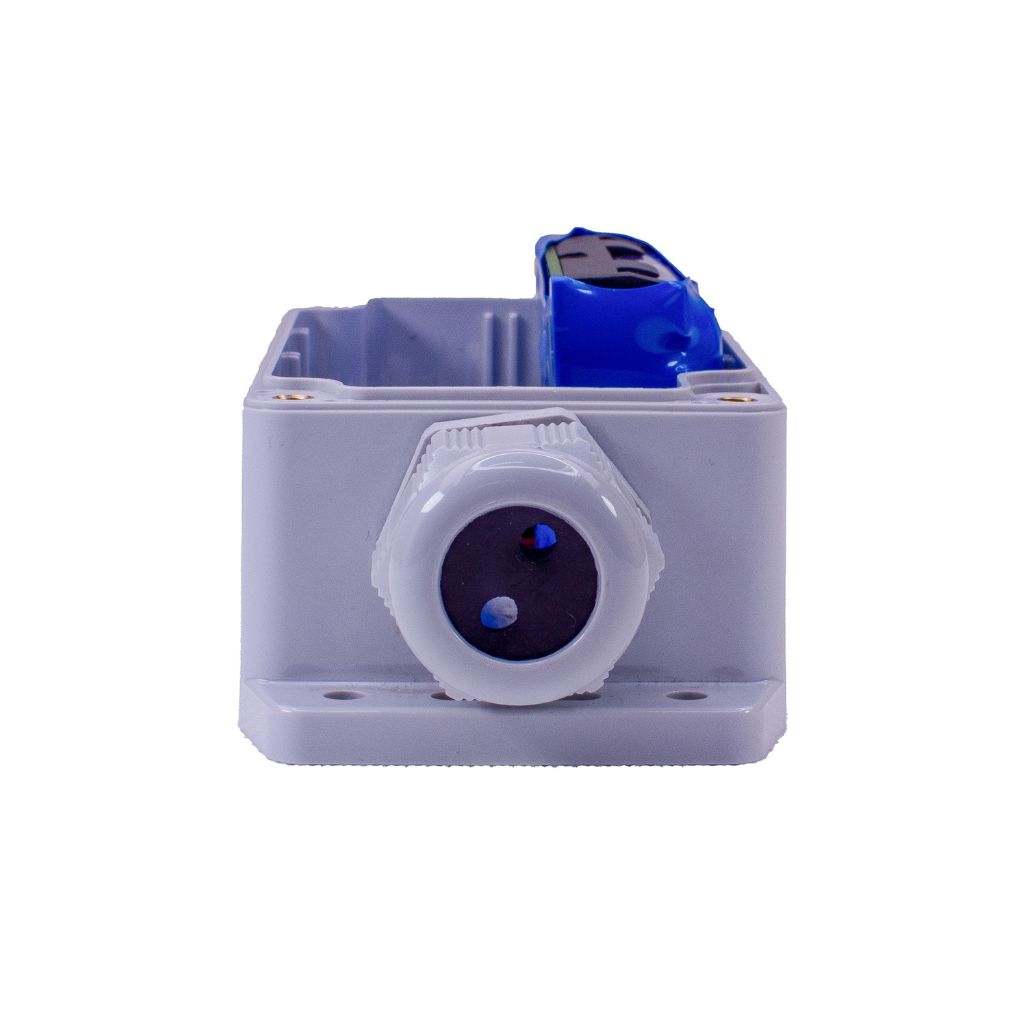

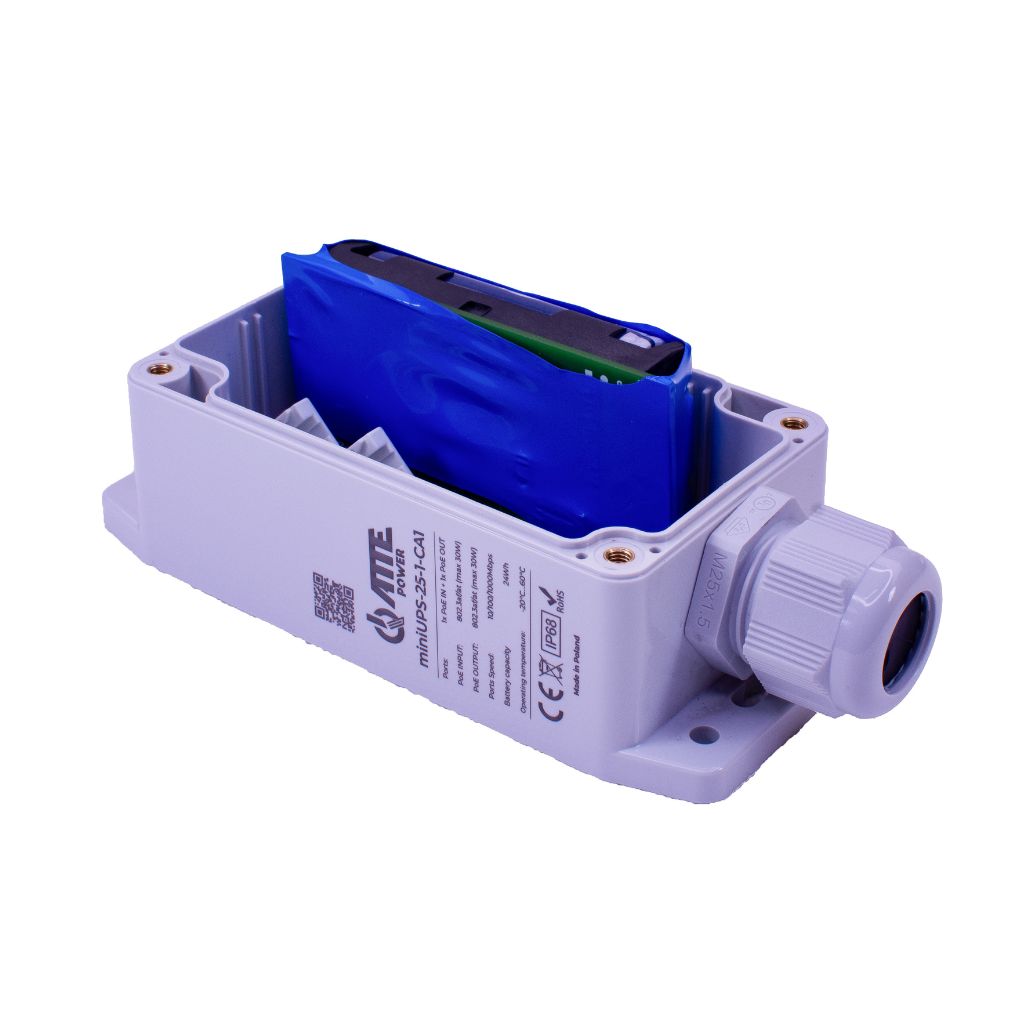

✔️ Obudowa IP68: ABOX-CA1 zabezpiecza moduł i połączenia przed pyłem, wodą oraz warunkami atmosferycznymi.

✔️ Wymienne ogniwa: akumulator można odłączyć, a zastosowane ogniwa wymienić bez wymiany całego modułu.

✔️ Montaż na ścianie lub słupie: obudowę można zamocować na płaskiej powierzchni albo na słupie z adapterem ADD-PMACA1.



Zastosowania:

✔️ Podtrzymanie zasilania kamery IP: moduł utrzymuje pracę kamery PoE po zaniku napięcia wejściowego.

✔️ Monitoring miejsc kluczowych: pozwala ograniczyć przerwy w rejestracji obrazu w szczególnie ważnych punktach instalacji.

✔️ Ochrona przed przerwaniem przewodu: zasilanie akumulatorowe podtrzymuje pracę odbiornika po przypadkowym lub celowym uszkodzeniu okablowania.

✔️ Nagrywanie na kartę pamięci: kamera może kontynuować lokalny zapis obrazu podczas braku połączenia z rejestratorem, o ile ma kartę pamięci.

✔️ Konfiguracja kamer IP: przycisk START umożliwia uruchomienie kamery z akumulatora bez podłączania switcha PoE.

✔️ Zewnętrzne instalacje monitoringu: obudowa IP68 pozwala zamontować moduł przy kamerze w miejscu narażonym na warunki atmosferyczne.

✔️ Awaryjne zasilanie odbiorników PoE: urządzenie może podtrzymywać pracę innych zgodnych odbiorników PoE, przy czym zalecane jest podłączenie jednego urządzenia.

✔️ Montaż na ścianie lub słupie: obudowę można przykręcić do płaskiej powierzchni albo zamontować na słupie z adapterem ADD-PMACA1.

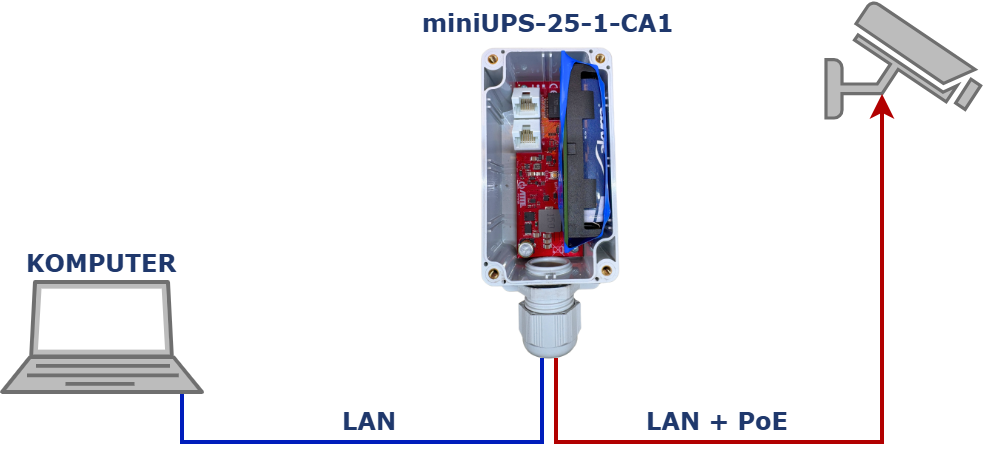

Przykład 1.

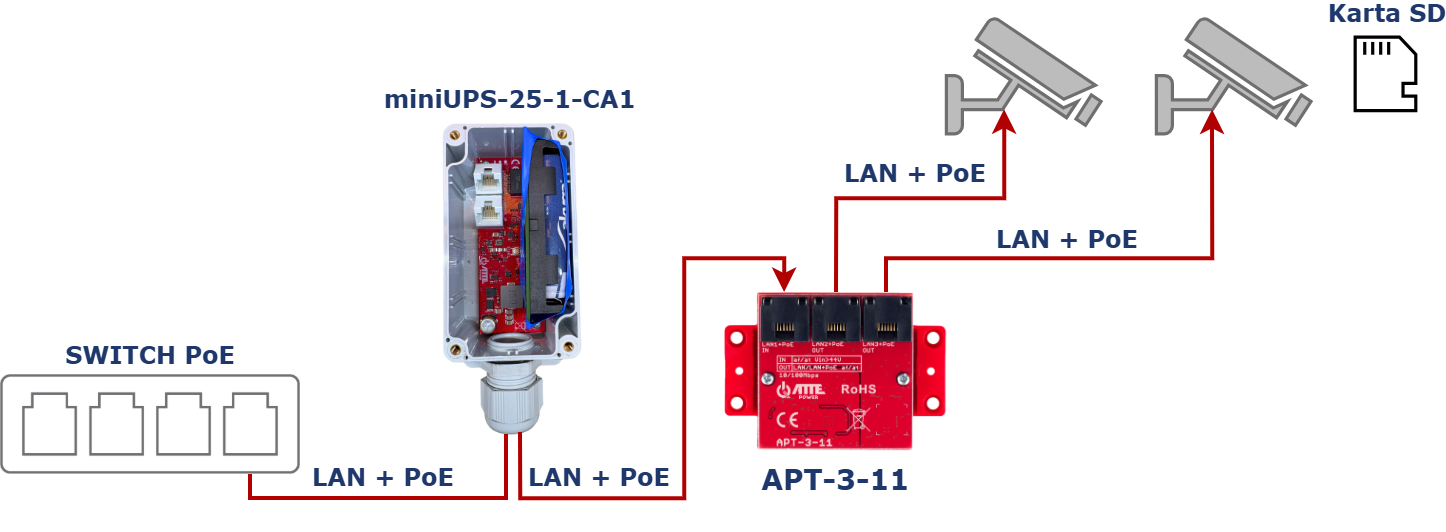

Przykład 2.

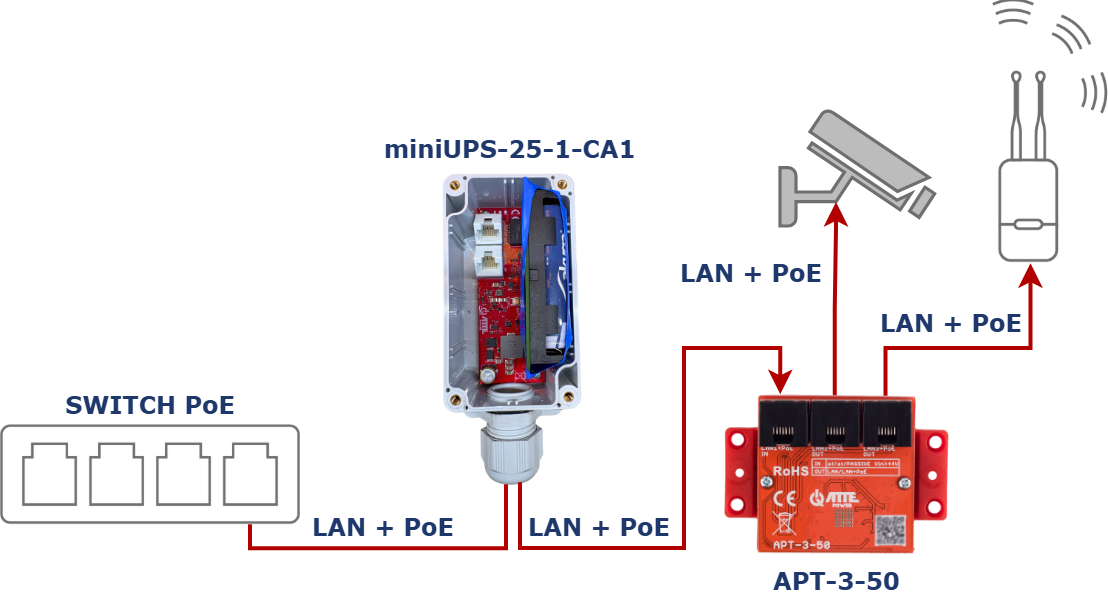

Przykład 3.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt

Porty LAN:

• 1 × LAN PoE IN RJ-45 10/100/1000 Mb/s
• 1 × LAN + PoE OUT RJ-45 10/100/1000 Mb/s

Funkcje portów:

• wejście PoE do zasilania ze switcha
• IEEE 802.3af do 15 W
• IEEE 802.3at do 30 W
• piny PoE: 1,2 (V+/-), 3,6 (V+/-) oraz/lub 4,5 (V+/-), 7,8 (V+/-)

LAN + PoE OUT:

• wyjście PoE LAN
• IEEE 802.3af/at
• piny PoE: 1,2 (V-), 3,6 (V+), 4,5 (V+), 7,8 (V-)

Porty pracują przelotowo i nie ograniczają negocjowanego standardu PoE. Przy standardzie IEEE 802.3bt nie należy przekraczać mocy 60 W.

Akumulator:

• pojemność energetyczna: 24 Wh
• ogniwa: 2 × LiFePO4 18650
• napięcie pojedynczego ogniwa: 3,6 V
• pojemność pojedynczego ogniwa: 3350 mAh
• prąd ładowania akumulatora: 300 mA

Parametry wyjściowe:

• praca ze switcha PoE: Vout = Vin
• praca z akumulatora: Vout = 42 V ±1%
• uruchomienie przyciskiem START: 48 V ±1%
• maksymalna moc: 30 W

Parametry wejściowe:

• napięcie wejściowe: 44–58 VDC

Pobór mocy:

• 0,25 W

Zabezpieczenia:

• zabezpieczenie przeciwprzepięciowe
• zabezpieczenie przed rozładowaniem akumulatora
• zabezpieczenie przeciwprzeciążeniowe akumulatora

Uruchomienie bez zasilania:

przycisk START

Sygnalizacja:

• czerwona dioda LED, światło ciągłe: praca ze switcha PoE i pobieranie zasilania z portu LAN + PoE IN
• czerwona dioda LED, miganie: praca z akumulatora

Obudowa:

• model: ABOX-CA1
• materiał: tworzywo
• kolor: jasnoszary
• odporność na promieniowanie UV
• dławnica kablowa: 1 × M25
• wkład dławnicy: 2 otwory o średnicy 6 mm

Montaż:

• montaż naścienny przez otwory montażowe
• możliwość montażu na słupie z dodatkowym adapterem ADD-PMACA1

Pozostałe:

• stopień ochrony: IP68
• temperatura pracy: od -25°C do +65°C
• wymiary: 165 × 65 × 55 mm
• waga: 0,33 kg

• Moduł buforowy ATTE miniUPS-25-1 - 1 szt.
• Obudowa zewnętrzna ATTE ABOX-CA1 - 1 szt.
• Dławnica kablowa M25 z wkładem na 2 przewody - 1 szt.
