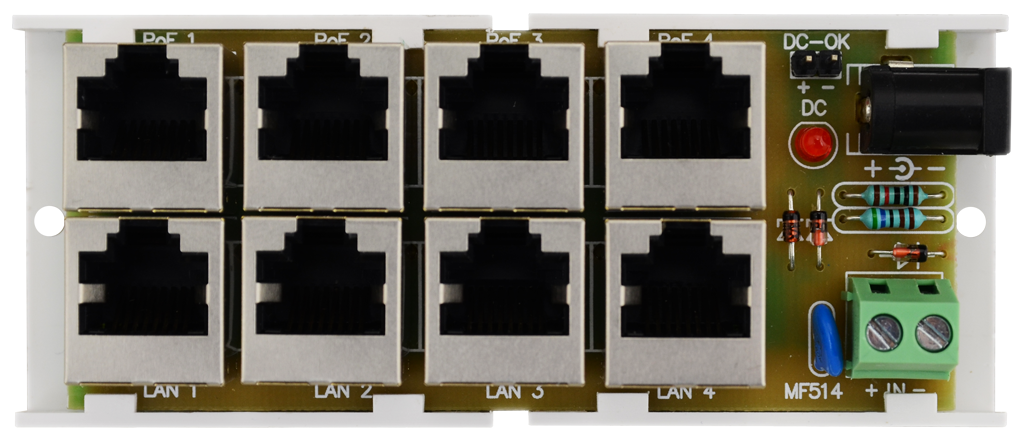

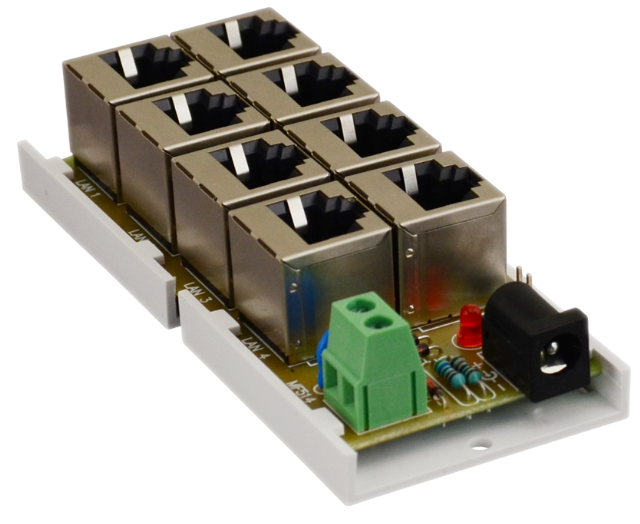

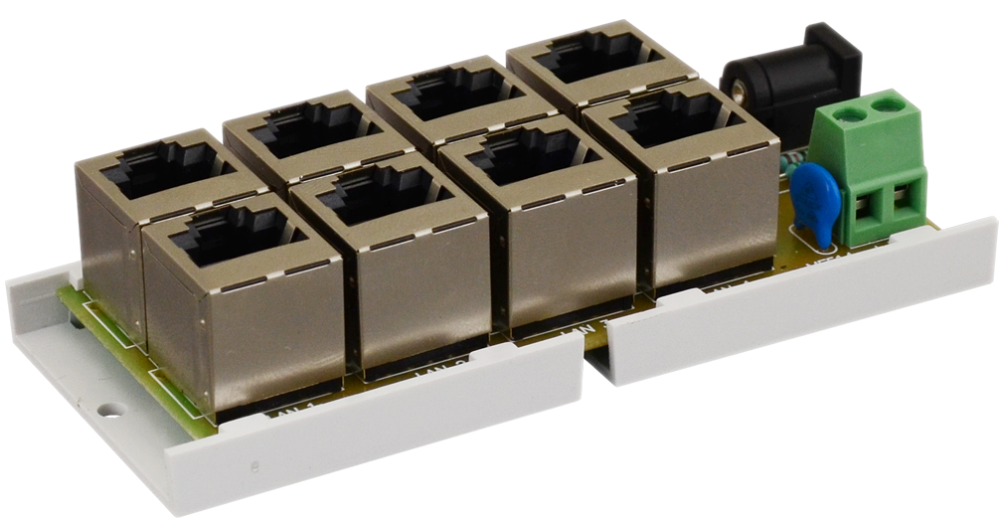

Moduł PoE Pulsar AWZ602 przeznaczony jest do zasilania
4 urządzeń IP (np. kamer internetowych, punktów dostępowych itp.) wymagających napięcia z zakresu
20V÷56 V DC. Posiada 2 wejścia zasilania: złącze śrubowe i gniazdo DC5,5/2,1.
Zasilanie do kamer jest dostarczane przy użyciu skrętki czteroparowej z wykorzystaniem par 4/5 (+) i 7/8 (-), które zgodnie ze standardem sieci Ethernet nie są wykorzystywane do transmisji danych (transmisja danych odbywa się z wykorzystaniem pary 1/2 i 3/6).
Uwaga!
Moduł nie może być wykorzystany w sieciach Gigabit Ethernet, gdzie wszystkie pary skrętki biorą udział w transmisji danych. Przystosowany jest do podłączenia przewodów zasilających o maksymalnym przekroju 1,5 mm2 .
Cechy produktu:
- przeznaczony do pracy w sieciach 10Mbit/s i 100Mbit/s
- sygnalizacja optyczna LED
- zabezpieczenie przepięciowe
- opcje montażu: listwa montażowa, taśma samoprzylepna
- wyjście zasilania: 4x 1A
- ilość wejść zasilania: 2 - gniazdo DC 5,5/2,1 lub zacisk śrubowy - przewód 1,5mm2max.
- zasilanie: 20÷56 VDC (+/-2%)
Przykładowy schemat podłączenia:
Specyfikacja techniczna:
- napięcie wyjściowe: UPoE = UIN (zgodne z napięciem zasilania)
- ilość wejść zasilania: 2 - gniazdo DC 5,5/2,1 lub zacisk śrubowy – przewód 1,5mm2 max
- ilość wyjść zasilania: 4 (zaciski PoE) – gniazdo RJ-45
- zabezpieczenie przepięciowe - warystor
- sygnalizacja optyczna: dioda LED czerwona sygnalizująca napięcie zasilania
- temperatura pracy: -10 st. C ... +50 st. C,
- montaż: listwa montażowa z taśmą przylepną, wkręty montażowe x2 (otwory fi=3mm)
- złącza:
- wejścia zasilania: gniazdo DC 5,5/2,1 lub złącze śrubowe Ф0,5÷2,05 (AWG 24-12), 0,2÷1,5mm2
- wejścia/wyjścia LAN/PoE: gniazdo RJ-45 8p8c
- napięcie zasilania: 20V÷56 V DC (-2%/+2%)
- pobór prądu:
- 2mA @ Uin=24 V DC;
- 6mA @ Uin=48 V DC
- wymiary: 105 x 43 x 24 mm
- waga (netto): 0.08 kg
W zestawie:
- moduł PoE Pulsar AWZ602 - 1 szt;
- instrukcja.
