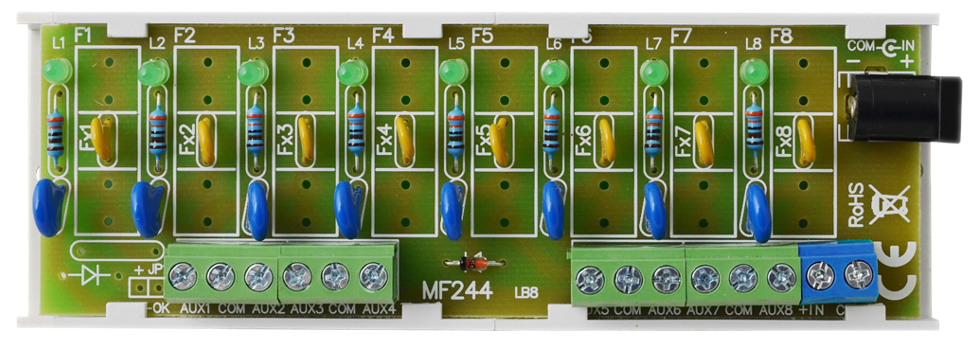

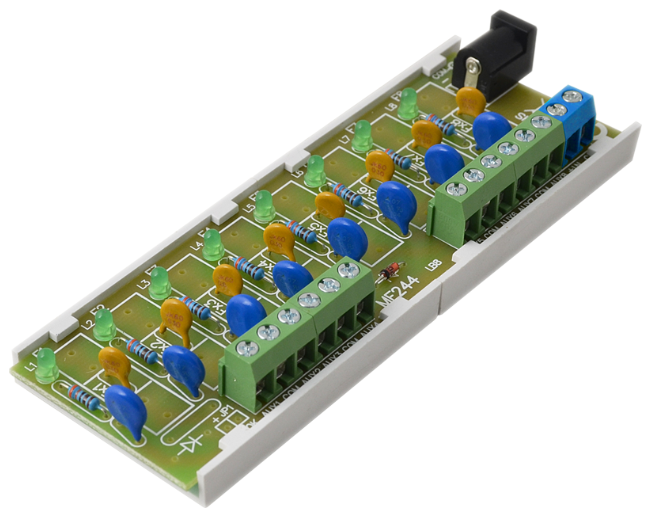

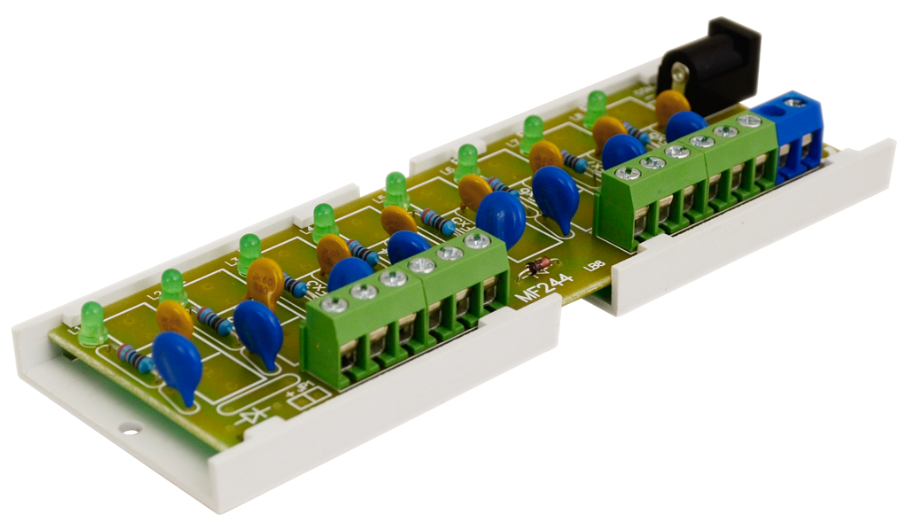

Moduł bezpiecznikowy Pulsar AWZ577 przeznaczony jest do
rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania) wymagających napięcia z zakresu
10V ÷ 30V DC. Posiada
2 wejścia zasilania: złącze śrubowe i gniazdo DC 5,5/2,1 oraz
8 niezależnie zabezpieczonych bezpiecznikami polimerowymi PTC 0.3A wyjść zasilania AUX1 ÷ AUX8. Zadziałanie bezpiecznika PTC sygnalizowane jest przez
zgaszenie odpowiedniej diody LED modułu: L1 dla AUX1, L2 dla AUX2 itd. Dodatkowo każde z wyjść zabezpieczone jest
warystorem chroniącym zasilacz oraz odbiorniki przed skutkami wystąpienia przepięć w układzie zasilania.
Specyfikacja techniczna:
- ilość wejść zasilania: 2 (gniazdo DC 5,5/2,1 lub złącze śrubowe)
- ilość wyjść zasilania: 8 (zaciski AUX)
- zabezpieczenia: przeciwzwarciowe SCP (8x 0,3A PTC), przeciążeniowe OLP (8x 0,3A PTC), przepięciowe (warystor)
- sygnalizacja optyczna: diody LED zielone L1 ÷ L8 (stan wyjść AUX1÷AUX8)
- bezpieczniki F1÷F8: 8x 0.3A PTC
- temperatura pracy: -10°C ... +50°C
- złącza:
- wyjścia zasilania - złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
- wejścia zasilania - gniazdo DC 5,5/2,1 lub złącze śrubowe Ф0,41÷1,63 (AWG 26-14)
- mocowanie: listwa montażowa z taśmą przylepną lub wkręty montażowe x2 (otwory Ø3 mm)
- zasilanie: 10÷30VDC
- napięcie zasilania: Uaux = Uin (zgodnie z napięciem zasilania)
- pobór prądu: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
- wymiary: 124 x 43 x 21 mm
- waga netto: 0,05 kg
W zestawie:
- moduł bezpiecznikowy z bezpiecznikami (8x 0.3A PTC) Pulsar AWZ577 - 1 szt;
- instrukcja.
