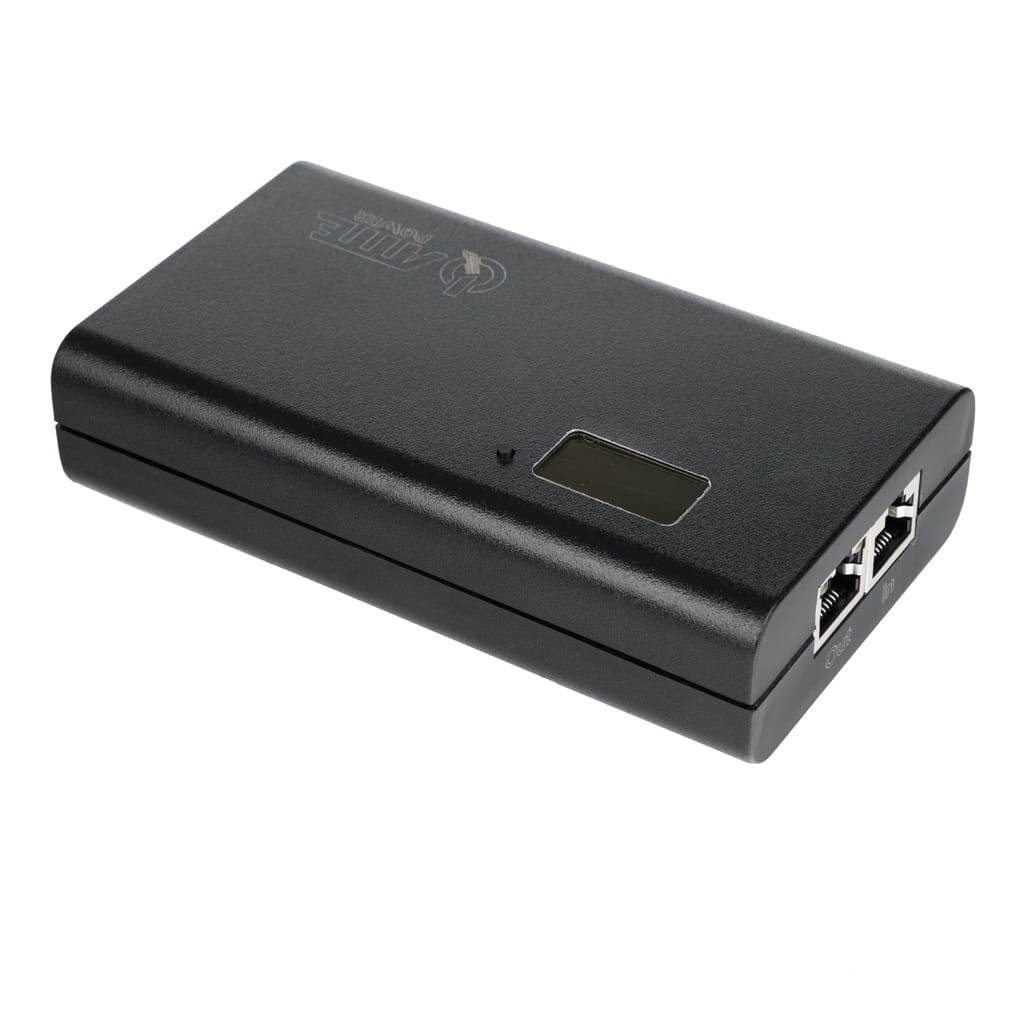

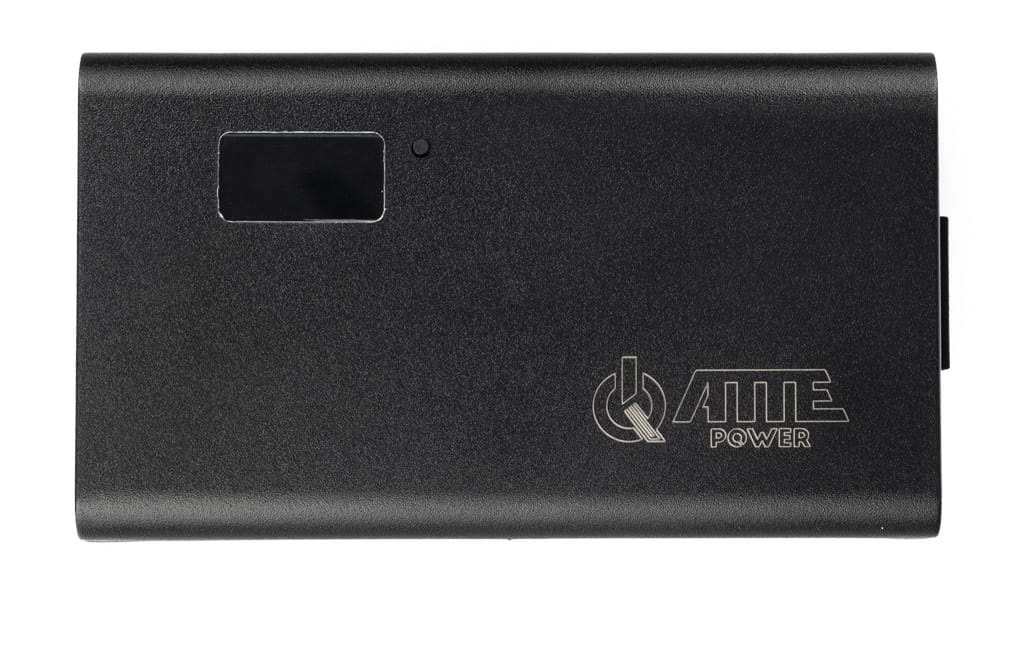

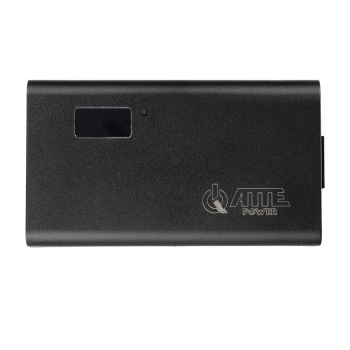

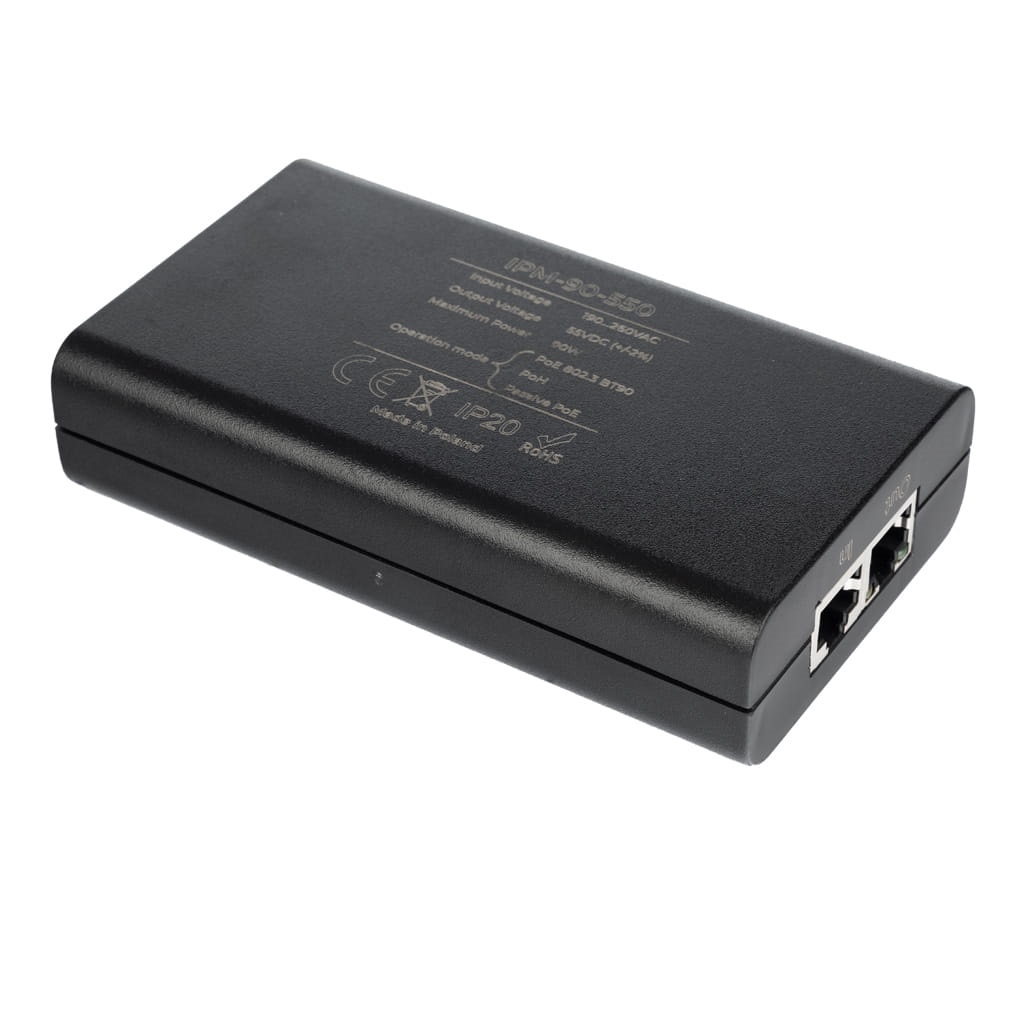

Midspan PoE 1-kanałowy ATTE IPM-90-550 10/100/1000Mbps 55V 90W

IPM-90-550 to jednoportowy gigabitowy injector PoE (midspan) przeznaczony do zasilania urządzeń sieciowych zgodnych ze standardami IEEE 802.3af, 802.3at i 802.3bt. Umożliwia jednoczesną transmisję danych i zasilania jednym przewodem UTP oraz ułatwia diagnostykę instalacji dzięki wbudowanemu wyświetlaczowi LCD.

Najważniejsze cechy i funkcje urządzenia:

✔️ Zasilanie PoE do 90 W: umożliwia zasilanie urządzeń o dużym poborze mocy zgodnych ze standardami IEEE 802.3af, IEEE 802.3at oraz IEEE 802.3bt.

✔️ Gigabitowa transmisja danych: zapewnia jednoczesne przesyłanie danych i zasilania z prędkością do 1000 Mb/s jednym przewodem sieciowym.

✔️ Wbudowany wyświetlacz LCD: prezentuje aktualny standard PoE, napięcie, pobór mocy, liczbę wykorzystywanych par przewodów oraz stan obciążenia urządzenia.

✔️ Funkcja testera PoE: umożliwia szybki pomiar poboru mocy podłączonych urządzeń, co ułatwia dobór zasilania i projektowanie systemów buforowych.

✔️ Obsługa wielu trybów PoE: współpracuje z urządzeniami zgodnymi ze standardami IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, PoH oraz Passive PoE z automatyczną negocjacją.

✔️ Wysoka sprawność: sprawność na poziomie 96% ogranicza straty energii podczas pracy.

✔️ Zabezpieczenia portów: wbudowane zabezpieczenia przeciwprzepięciowe i nadprądowe zwiększają bezpieczeństwo podłączonych urządzeń.

✔️ Dedykowane źródło zasilania dla extenderów: może zasilać kaskadowo połączone extendery serii APT, umożliwiając budowę rozległych instalacji PoE.

✔️ Sygnalizacja stanu pracy: optyczne wskaźniki ułatwiają kontrolę poprawności działania urządzenia.

✔️ Obudowa ochronna: obudowa z tworzywa sztucznego zabezpiecza elektronikę oraz użytkownika przed przypadkowym kontaktem z elementami pod napięciem.


Zastosowania:

✔️ Kamery IP: umożliwia zasilanie kamer monitoringu PoE oraz jednoczesną transmisję danych jednym przewodem sieciowym.

✔️ Punkty dostępowe Wi-Fi: sprawdza się przy zasilaniu access pointów wymagających standardu PoE, gdy switch nie posiada funkcji PoE lub jego budżet mocy jest niewystarczający.

✔️ Rozbudowa sieci LAN: pozwala dodać zasilanie PoE do istniejącej infrastruktury bez konieczności wymiany przełącznika sieciowego.

✔️ Zasilanie extenderów PoE: stanowi źródło zasilania dla kaskadowo połączonych extenderów serii APT, umożliwiając budowę rozległych instalacji.

✔️ Diagnostyka instalacji PoE: wbudowany wyświetlacz umożliwia sprawdzenie poboru mocy, napięcia oraz standardu PoE podłączonego urządzenia, ułatwiając uruchamianie i serwis.

✔️ Projektowanie systemów zasilania: pomiar rzeczywistego poboru mocy urządzeń pomaga dobrać odpowiedni zasilacz lub system buforowy do planowanej instalacji.

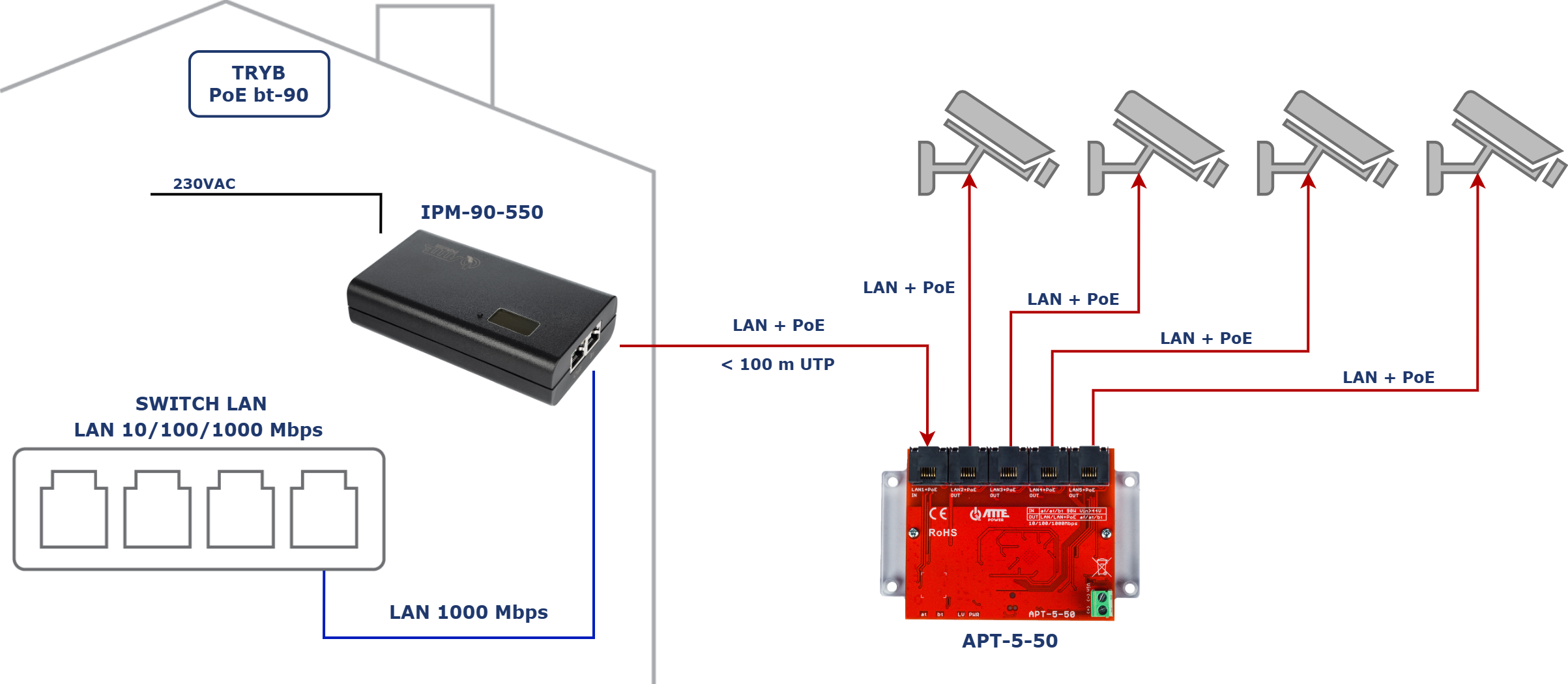

Przykład 1.

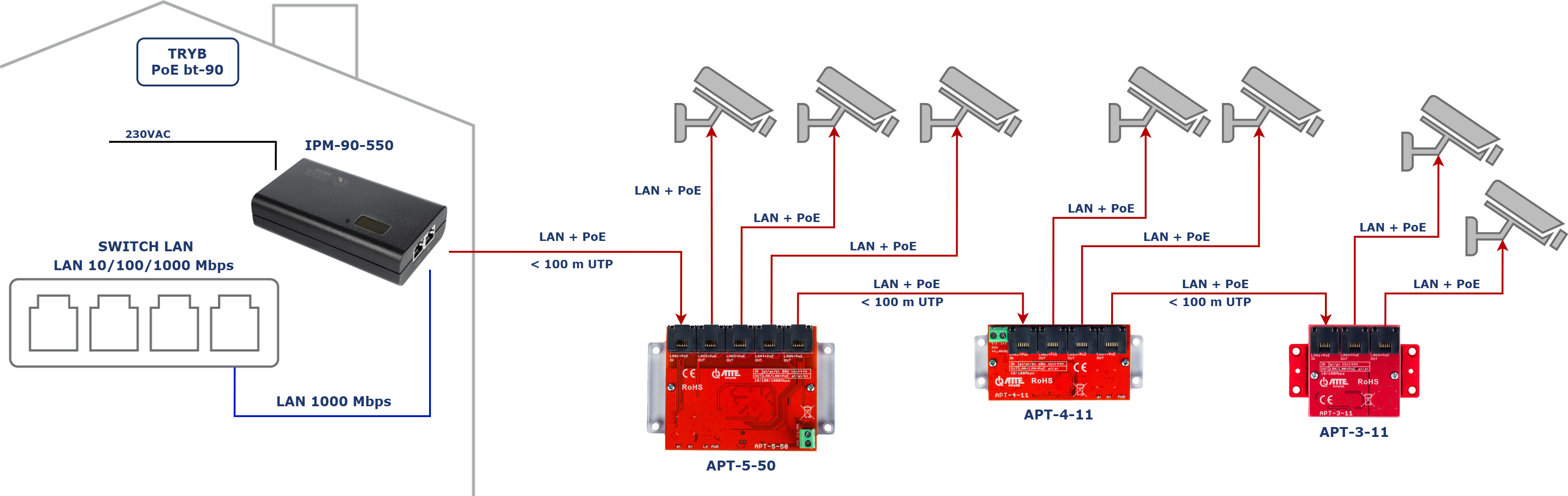

Przykład 2.

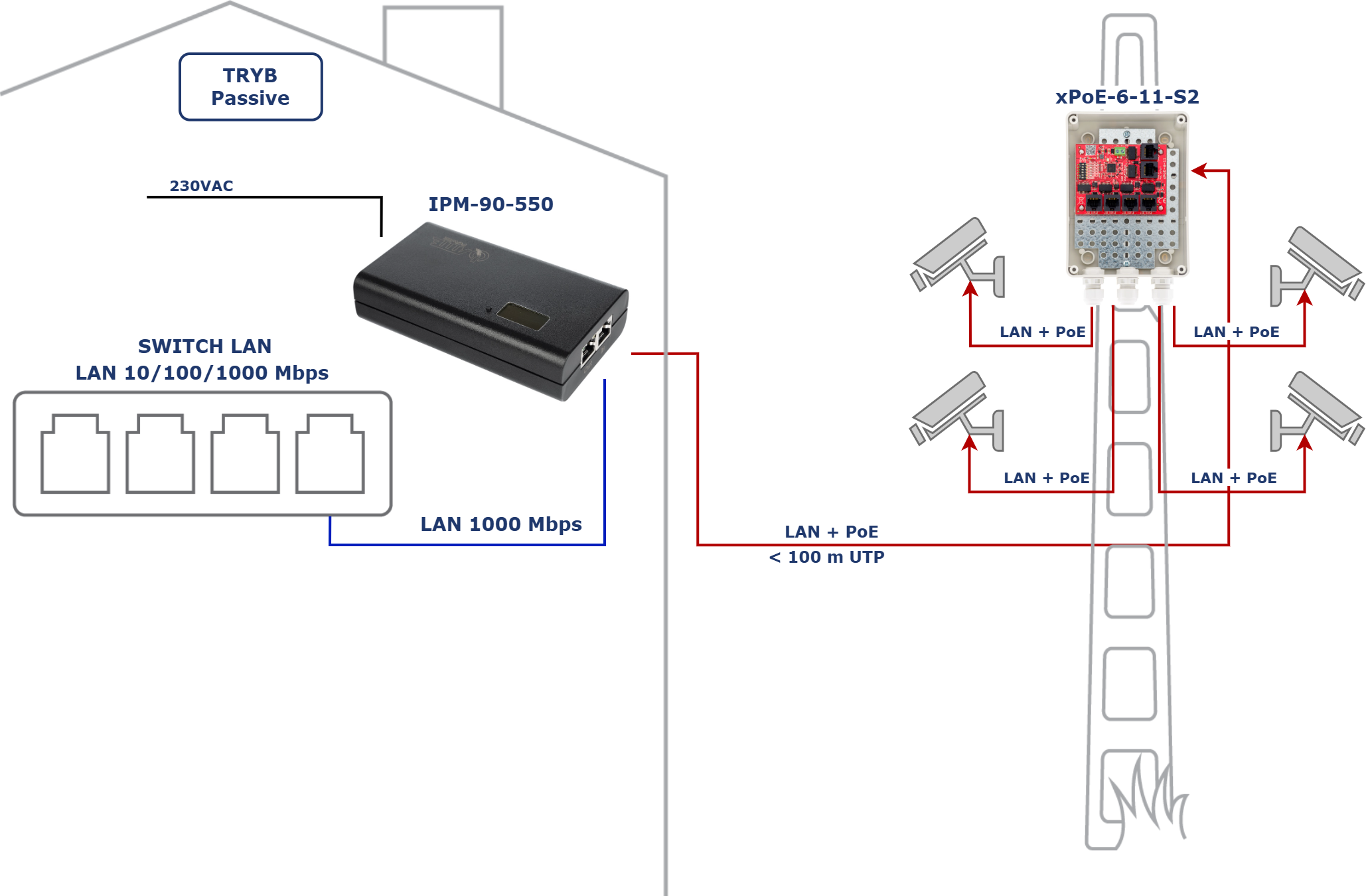

Przykład 3.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at
• IEEE 802.3bt60
• IEEE 802.3bt90
• PoH (odpowiednik PoE+ oraz HiPoE)

Złącza:

• wejście: 1 × RJ-45 (LAN IN)
• wyjście: 1 × RJ-45 (LAN + PoE OUT)

Parametry wyjściowe:

• napięcie wyjściowe: 55 VDC ±2%
• moc wyjściowa: do 90 W
• wyjście LAN + PoE OUT 10/100/1000 Mb/s
• wyjście PoE zgodne z IEEE 802.3af/at/bt lub PoE Passive

Parametry wejściowe:

• napięcie zasilania: 190–260 VAC, 50 Hz
• wejście sieciowe: RJ-45 LAN IN 10/100/1000 Mb/s

Sygnalizacja:

• wyświetlacz LCD informujący o:
  • aktualnym poborze mocy
  • maksymalnym chwilowym poborze mocy od uruchomienia
  • napięciu zasilania PoE
  • wykrytym standardzie PoE
  • liczbie par przewodów wykorzystywanych do zasilania
  • temperaturze pracy
• LAN + PoE OUT (żółta dioda LED): obecność zasilania PoE
• LAN + PoE OUT (zielona dioda LED): link i transmisja danych

Zabezpieczenia:

• zabezpieczenie przepięciowe portu LAN + PoE OUT
• zabezpieczenie przeciążeniowe
• zabezpieczenie termiczne (70°C)
• zabezpieczenie przeciwprzepięciowe zasilania AC

Pozostałe:

• sprawność: 96% przy obciążeniu 90 W
• konfiguracja trybu pracy: przycisk obok wyświetlacza
• konstrukcja obudowy: dedykowana obudowa z tworzywa sztucznego
• stopień ochrony: IP20
• temperatura pracy: od -10°C do +50°C
• wymiary: 67 × 126 × 42 mm
• waga: 0,194 kg
