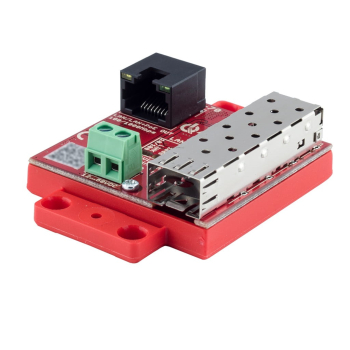

Gigabitowy media konwerte ATTE xFIBER-2-70 Ethernet - SFP

xFIBER-2-70 to gigabitowy konwerter Ethernet–SFP z jednym portem RJ-45 oraz jednym gniazdem SFP, wyposażony w wyjście PoE. Umożliwia połączenie sieci miedzianej ze światłowodową oraz zasilanie podłączonych urządzeń PoE, takich jak kamery IP.

Najważniejsze cechy i funkcje urządzenia:

✔️ Konwersja Ethernet–światłowód: umożliwia przesyłanie danych pomiędzy siecią opartą na skrętce UTP i światłowodzie za pomocą kompatybilnej wkładki SFP.

✔️ Port Gigabit z wyjściem PoE: port RJ-45 10/100/1000 Mb/s obsługuje zasilanie urządzeń zgodnych z IEEE 802.3af, IEEE 802.3at oraz PoE Passive.

✔️ Automatyczne rozpoznawanie standardu PoE: po podłączeniu odbiornika urządzenie samoczynnie wykrywa zgodny standard zasilania PoE.

✔️ Szeroki zakres napięcia zasilania: moduł jest zasilany napięciem 12–58 V DC przez złącze śrubowe, co ułatwia integrację z różnymi źródłami zasilania.

✔️ Gigabitowa transmisja danych: port LAN z autonegocjacją 10/100/1000 Mb/s zapewnia wysoką przepustowość odpowiednią dla nowoczesnych systemów monitoringu IP.

✔️ Niski pobór energii: urządzenie pobiera mniej niż 1,5 W mocy, dzięki czemu może pracować w sposób energooszczędny.

✔️ Moduł do zabudowy: niewielkie wymiary pozwalają na montaż w dedykowanych obudowach ABOX lub innych obudowach wyposażonych w odpowiednie otwory montażowe.

✔️ Współpraca z różnymi typami światłowodów: zastosowanie odpowiedniej wkładki SFP umożliwia pracę zarówno z włóknami jednomodowymi, jak i wielomodowymi.


Zastosowania:

✔️ Systemy monitoringu IP: umożliwia połączenie sieci miedzianej ze światłowodową w instalacjach wykorzystujących kamery IP.

✔️ Kamery IP z zasilaniem PoE: port RJ-45 zapewnia jednoczesną transmisję danych oraz zasilanie urządzeń zgodnych z IEEE 802.3af, IEEE 802.3at i PoE Passive.

✔️ Instalacje światłowodowe CCTV: pozwala budować punkty dystrybucyjne w rozległych systemach monitoringu opartych na okablowaniu światłowodowym.

✔️ Sieci z wykorzystaniem światłowodów jednomodowych i wielomodowych: po zastosowaniu odpowiedniej wkładki SFP umożliwia dopasowanie transmisji do rodzaju użytego światłowodu.

✔️ Rozbudowa istniejącej infrastruktury sieciowej: umożliwia zmianę medium transmisyjnego ze skrętki UTP na światłowód bez konieczności wymiany pozostałych urządzeń sieciowych.

✔️ Zabudowa w obudowach i szafach teletechnicznych: kompaktowy moduł można zamontować w dedykowanych obudowach ABOX lub innych obudowach przystosowanych do montażu modułów.

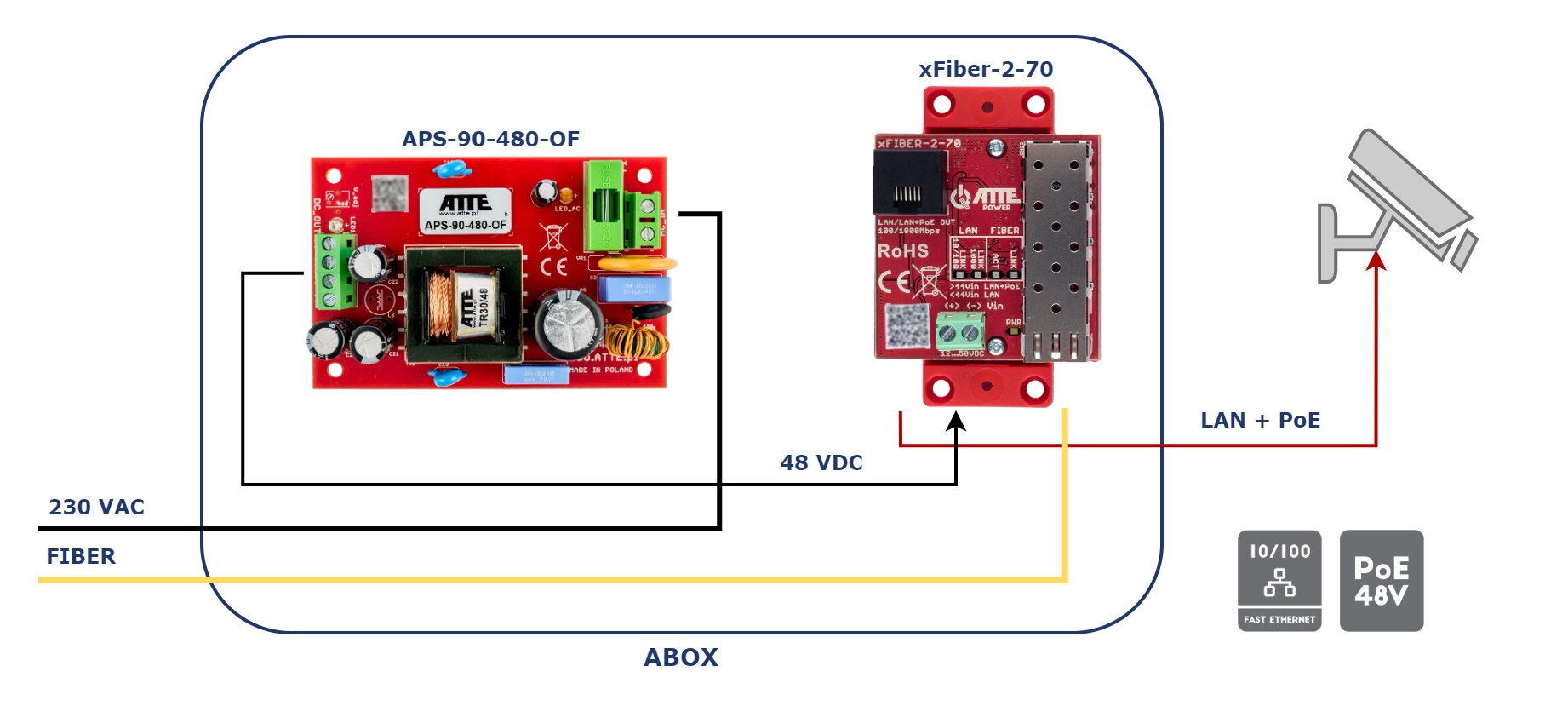

Przykład 1.

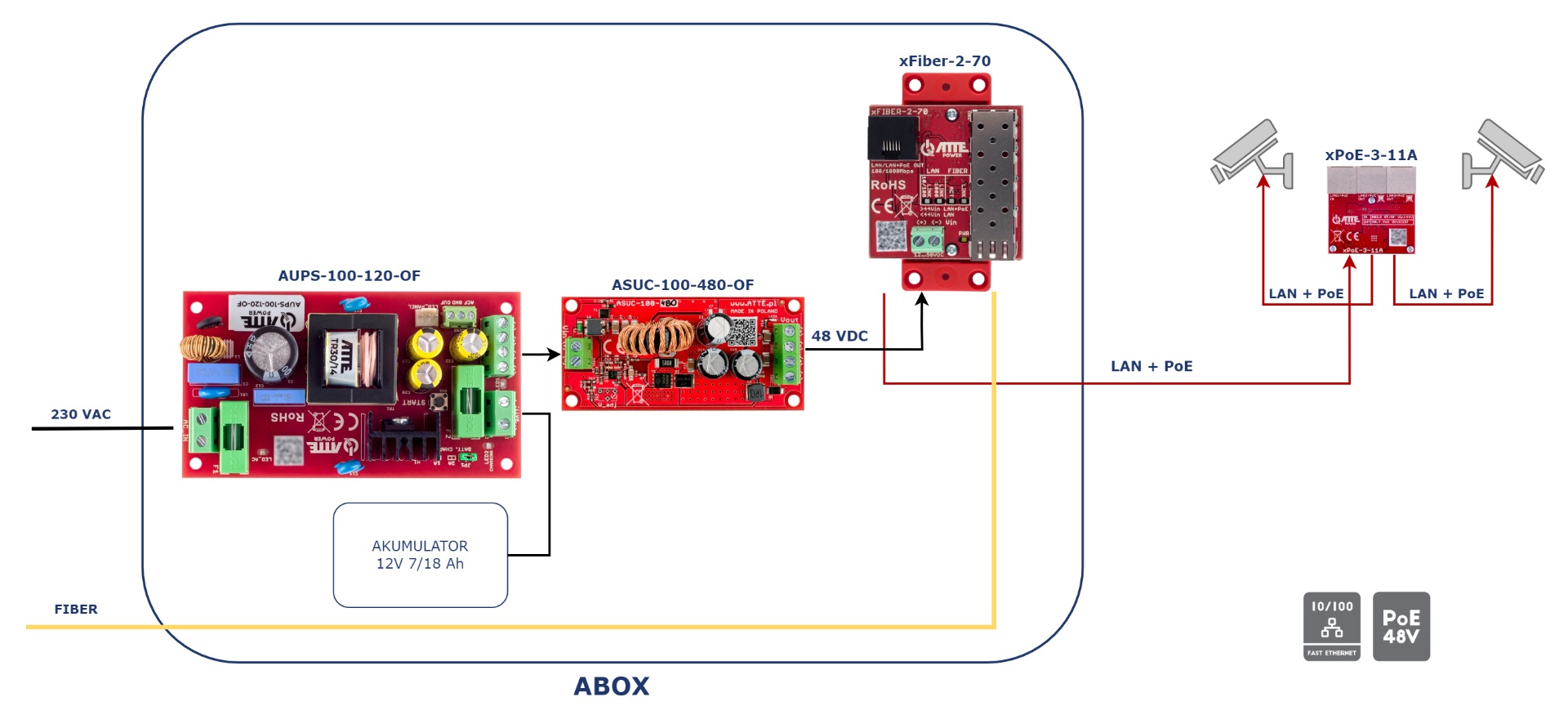

Przykład 2.

Specyfikacja techniczna:

Obsługiwane standardy PoE:

• PoE Passive
• IEEE 802.3af
• IEEE 802.3at

Złącza:

• port LAN: 1 × RJ-45 Gigabit Ethernet 10/100/1000 Mbps + PoE (Auto MDI/MDIX, autonegocjacja)
• port światłowodowy: 1 × slot SFP Gigabit IEEE 802.3z
• wejście zasilania: złącze śrubowe CON1 (+/-)

Parametry wyjściowe:

• IEEE 802.3af: do 15,4 W
• IEEE 802.3at: do 30 W
• PoE Passive: do 40 W

• 1,2 (V-)
• 3,6 (V+)
• 4,5 (V+)
• 7,8 (V-)

Parametry wejściowe:

• napięcie wejściowe: 12–58 VDC poprzez złącze śrubowe CON1

Sygnalizacja:

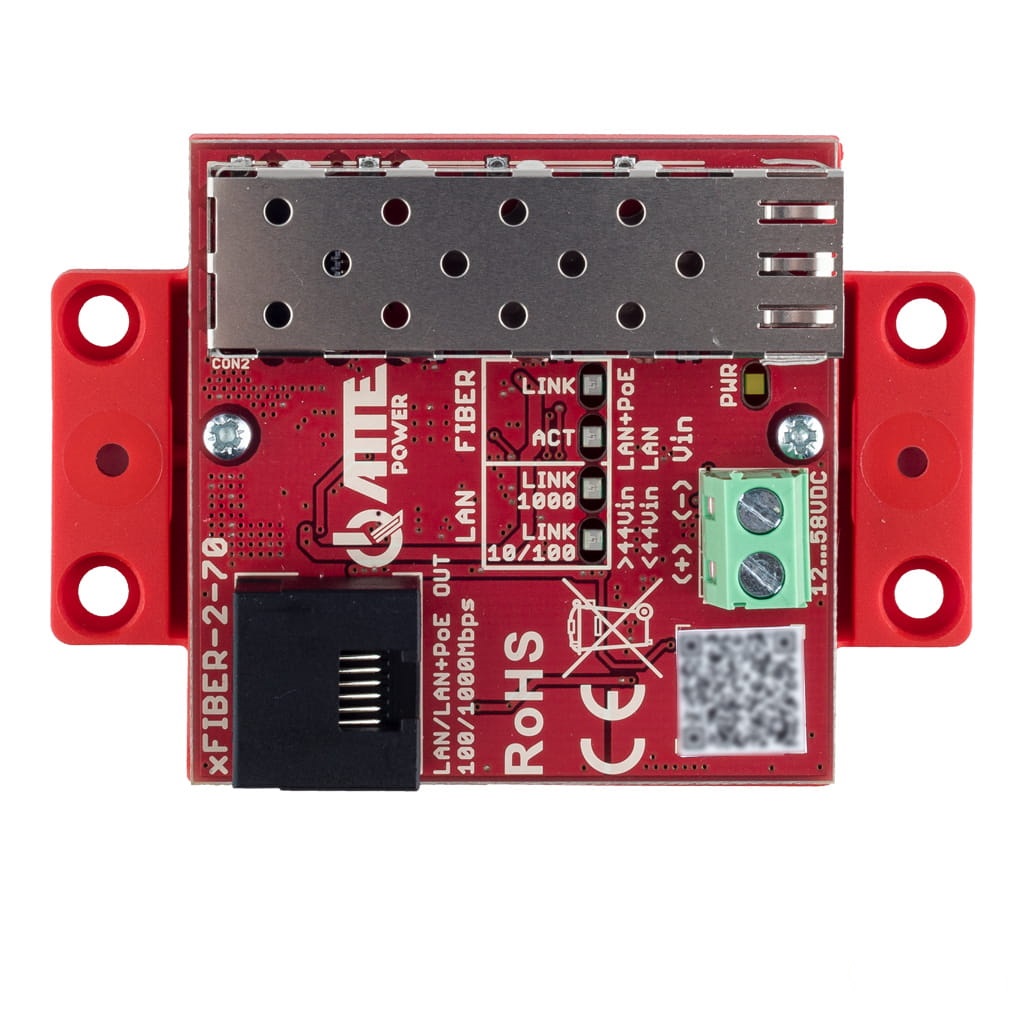

• dioda PWR (biała) – obecność zasilania
• dioda FIBER ACT (zielona) – aktywność portu SFP
• dioda FIBER LINK (zielona) – zestawienie połączenia na porcie SFP
• dioda LAN LINK 10/100 (zielona) – zestawienie transmisji 10/100 Mbps
• dioda LAN LINK 1000 (zielona) – zestawienie transmisji Gigabit 1000 Mbps
• dioda LAN ACT (zielona) – aktywność portu LAN
• dioda LAN LED (żółta) – obecność zasilania PoE

Pozostałe:

• obsługa Auto MDI/MDIX i autonegocjacji na porcie LAN
• zabezpieczenie przeciwprzepięciowe portu LAN i wejścia zasilania CON1

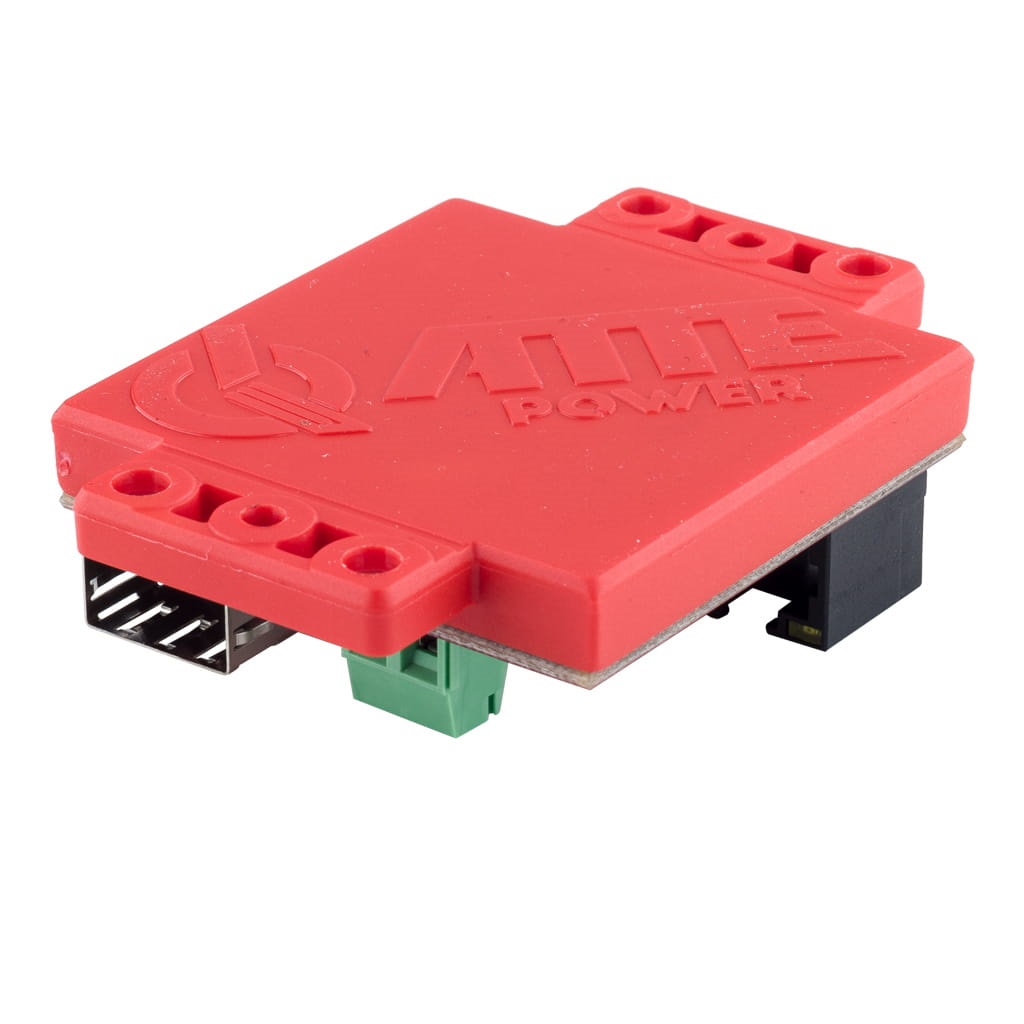

• obudowa: uniwersalna podstawa montażowa
• montaż: kołki montażowe, szyna TH35 oraz możliwość przykręcenia do płaskiej powierzchni
• stopień ochrony: IP20
• temperatura pracy: od -25°C do +65°C

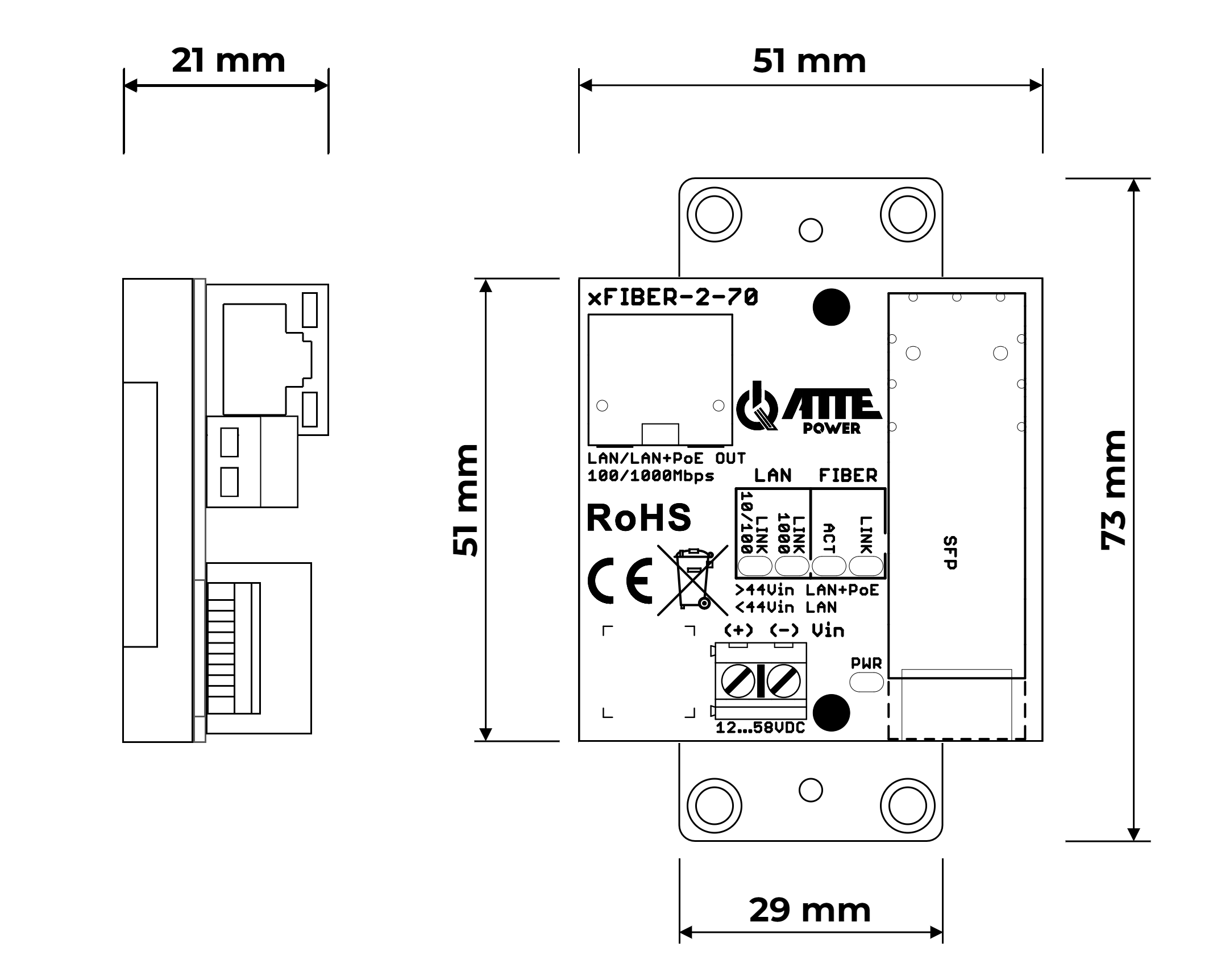

• wymiary: 51 × 51 (73) × 21 mm
• waga: 0,029 kg
