Magistralowa czujka ruchu PIR+MW Satel SLIM-R-DUAL-LUNA BUS do systemu BE WAVE, podtynkowa

Skuteczna detekcja ruchu PIR+MW

• detekcja ruchu przy użyciu pasywnego czujnika podczerwieni (PIR) i czujnika mikrofalowego (MW)

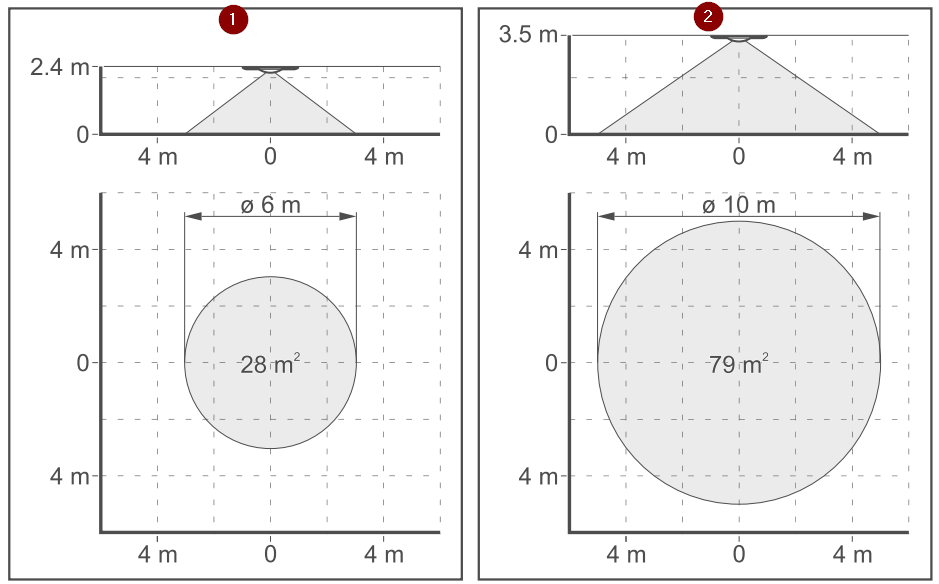

• maksymalny obszar detekcji:
  • ø 6 m / 28 m² – wysokość montażu 2,4 m (1)
  • ø 10 m / 79 m² – wysokość montażu 3,5 m (2)
• regulowana czułość detekcji obu czujników
• możliwość oddzielnego testowania czujników
• cyfrowy algorytm detekcji ruchu dla obu czujników
• cyfrowa kompensacja temperatury
• cyfrowy filtr sygnałów odbieranych przez czujnik mikrofalowy zapewniający odporność na zakłócenia wywołane przez sieć energetyczną oraz lampy wyładowcze

Komunikacja przez magistralę RS

• współpraca z centralami SATEL obsługującymi urządzenia magistralowe
• magistrala komunikacyjna RS
• programowanie ustawień przez magistralę RS
• możliwość aktualizacji oprogramowania przez magistralę RS

Wbudowane oświetlenie LED

• funkcja oświetlenia realizowana przez białe diody LED
• możliwość zdalnego sterowania oświetleniem
• sposób działania oświetlenia zależny od konfiguracji systemu

Wbudowany czujnik temperatury

• pomiar temperatury w zakresie od -10°C do +55°C
• możliwość monitorowania temperatury w chronionym pomieszczeniu

Sygnalizacja LED i diagnostyka pracy

• wskaźnik LED informujący o stanie urządzenia
• sygnalizacja:
  • rozruchu – miga na przemian w różnych kolorach przez około 30 sekund
  • wykrycia ruchu przez czujnik mikrofalowy – świeci na zielono przez 3 sekundy
  • wykrycia ruchu przez czujnik PIR – świeci na fioletowo przez 3 sekundy
  • alarmu – świeci na niebiesko przez 2 sekundy
  • awarii – świeci na niebiesko przez cały czas trwania awarii
• nadzór układu detekcji ruchu
• kontrola napięcia zasilania
• zgłaszanie awarii w przypadku:
  • uszkodzenia układu detekcji
  • spadku napięcia poniżej 9V na czas dłuższy niż 2 sekundy

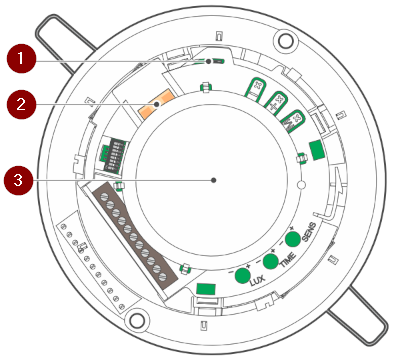

Płytka elektroniki

1. styk sabotażowy reagujący na otwarcie obudowy
2. czujnik mikrofalowy
3. soczewka

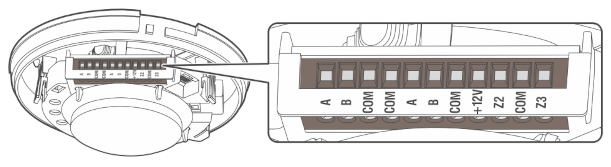

Zaciski

• A, B - magistrala komunikacyjna RS
• COM - masa
• +12V - wejście zasilania
• Z2 - zacisk do przyszłych zastosowań
• Z3 - zacisk do przyszłych zastosowań


Bezpieczeństwo i montaż

• zabezpieczenie przed otwarciem obudowy
• ochrona przed oderwaniem czujki od podłoża
• natychmiastowe zgłaszanie sabotażu do systemu alarmowego
• spełnia wymagania normy EN 50131 Grade 2
• przeznaczona do profesjonalnych systemów alarmowych i zabezpieczeń
• montaż w suficie podwieszanym (podtynkowo)

Specyfikacja techniczna:

• maksymalny obszar detekcji: ø6 m [28 m² ] (montaż na wysokości 2,4 m), ø10 m [79 m²] (montaż na wysokości 3,5 m)
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 30 s
• częstotliwość mikrofali: 24,125 GHz
• wykrywalna prędkość ruchu: 0.3...3 m/s
• stopień zabezpieczenia wg EN 50131-2-4: Grade 2
• klasa środowiskowa wg EN50130-5: II
• spełniane normy: EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4…3,5 m
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 12 mA (w stanie gotowości), 65 mA (max.)
• wymiary: ø 130 x 42 mm
• waga: 145 g

• czujka Satel SLIM-R-DUAL-LUNA BUS - 1 szt;
• instrukcja skrócona.
