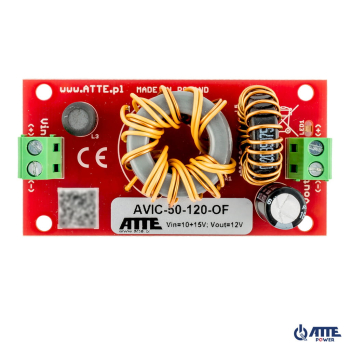

Izolowany moduł do zasilania rejestratora ATTE AVIC-50-120-OF 12V

To izolowana przetwornica DC/DC przeznaczona do stabilizacji napięcia na poziomie 12 V DC. Zapewnia bezpieczne i stabilne zasilanie urządzeń współpracujących z zasilaczami buforowymi, nawet przy zmianach napięcia wejściowego.

Najważniejsze cechy i funkcje urządzenia:

✔️ Izolowana przetwornica DC/DC: galwaniczna izolacja pomiędzy wejściem i wyjściem zwiększa bezpieczeństwo instalacji oraz ogranicza przenoszenie zakłóceń.

✔️ Stabilizowane napięcie 12 V DC: urządzenie utrzymuje stałe napięcie wyjściowe niezależnie od zmian napięcia zasilania.

✔️ Współpraca z zasilaczami buforowymi: przetwornica została zaprojektowana do pracy w instalacjach wykorzystujących akumulatory i zasilanie awaryjne.

✔️ Ochrona urządzeń elektronicznych: zapewnia odpowiednie warunki pracy dla rejestratorów CCTV, dysków NAS, central alarmowych oraz urządzeń sieciowych.

✔️ Zabezpieczenie przeciwzwarciowe: chroni wyjście zasilania przed skutkami przypadkowego zwarcia.

✔️ Zabezpieczenie przeciążeniowe: zabezpiecza moduł przed uszkodzeniem spowodowanym nadmiernym poborem prądu.

✔️ Ochrona przed odwrotną polaryzacją: pomaga uniknąć uszkodzeń wynikających z błędnego podłączenia przewodów zasilających.

✔️ Zabezpieczenie przeciwprzepięciowe: chroni podłączone urządzenia przed niebezpiecznymi skokami napięcia na wyjściu 12 V.

✔️ Konstrukcja Open Frame (OF): moduł przeznaczony jest do montażu wewnątrz obudów, szaf teletechnicznych, central alarmowych i innych urządzeń.

✔️ Kompaktowe wymiary: niewielka konstrukcja ułatwia instalację w miejscach o ograniczonej przestrzeni montażowej.

Zastosowania:

✔️ Rejestratory CCTV i NVR: przetwornica zapewnia stabilne zasilanie urządzeń odpowiedzialnych za zapis i archiwizację nagrań z monitoringu.

✔️ Dyski sieciowe NAS: sprawdza się w systemach przechowywania danych wymagających niezawodnego napięcia 12 V.

✔️ Centrale alarmowe: umożliwia bezpieczne zasilanie systemów alarmowych współpracujących z zasilaniem buforowym.

✔️ Systemy kontroli dostępu: może zasilać urządzenia odpowiedzialne za zarządzanie dostępem do budynków i stref chronionych.

✔️ Routery i urządzenia sieciowe: zapewnia stabilne warunki pracy routerów, switchy oraz innych urządzeń teleinformatycznych zasilanych napięciem 12 V.

✔️ Urządzenia telekomunikacyjne: znajduje zastosowanie w instalacjach wymagających stabilnego i odseparowanego galwanicznie zasilania.

✔️ Automatyka budynkowa: wspiera zasilanie systemów sterowania i monitorowania pracujących w instalacjach inteligentnych budynków.

✔️ Instalacje z zasilaniem buforowym: idealnie sprawdza się w systemach wykorzystujących akumulatory i zasilacze awaryjne, gdzie występują zmiany napięcia wejściowego.

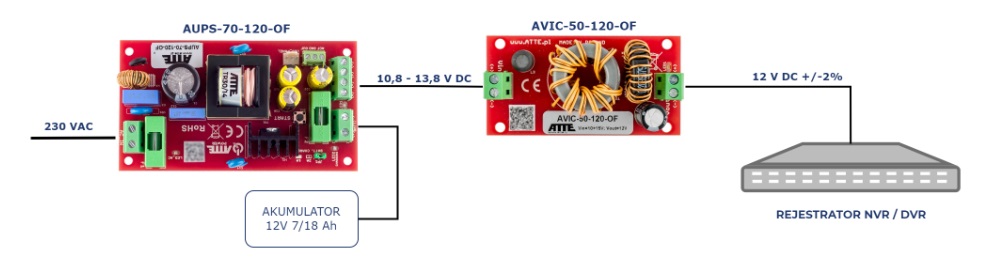

Przykład 1.

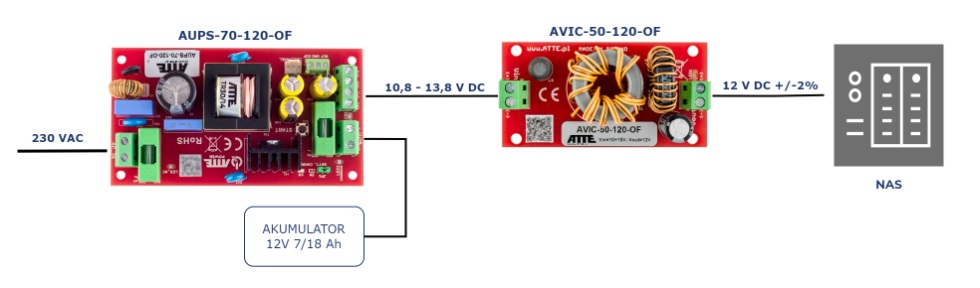

Przykład 2.

Specyfikacja techniczna:

Parametry wyjściowe:

• napięcie wyjściowe: 12 V DC (±2%)
• maksymalny prąd wyjściowy: 4 A
• maksymalna moc wyjściowa: 50 W

Parametry wejściowe:

• napięcie wejściowe: 10–15 V DC
• prąd jałowy przetwornicy: 14 mA

Zabezpieczenia:

• zabezpieczenie przeciwzwarciowe wyjścia przy prądzie 6 A

Izolacja:

• izolacja galwaniczna: 2 kV

Montaż:

• montaż za pomocą zatrzaskowych kołków dystansowych
• otwory montażowe kompatybilne z rastrem 10,8 mm

Pozostałe:

• konstrukcja: Open Frame (OF)
• brak obudowy, moduł przeznaczony do zabudowy
• temperatura pracy: od -25°C do +50°C
• wymiary: 39 × 76 × 35 mm

• Moduł zasilania AVIC-50-120-OF  – 1 szt.
