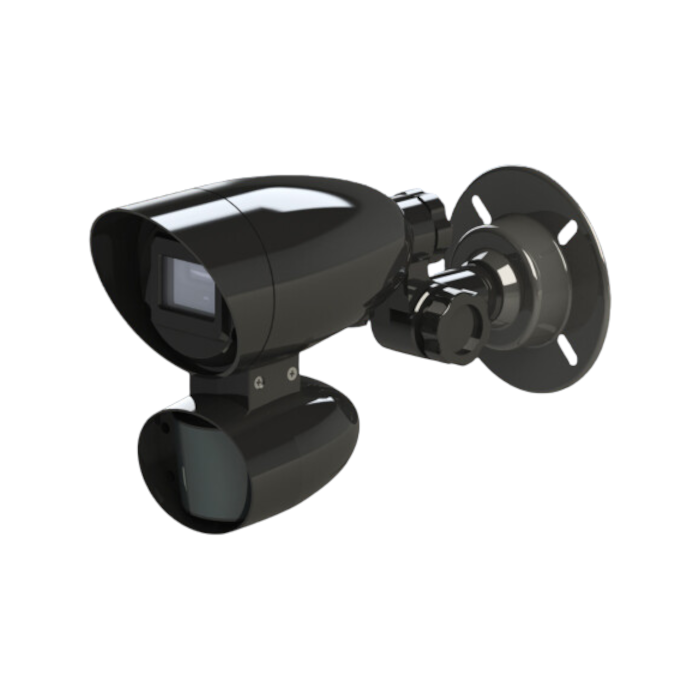

CZUJNIK PŁOMIENIA I CZUJKA RUCHU PIR Takex FP-5500E 15m

Czujnik płomienia i czujka ruchu PIR Takex FP-5500E służy do wykrywania intruza, którego ciało emituje promieniowanie podczerwone, a także do wykrywania płomieni.

Posiada 2 tryby pracy:

1. tryb detekcji "AND": czujnik płomienia i PIR działają jednocześnie, a alarm zostaje wyzwolony, gdy oba wykryją zagrożenie w wybranym czasie;
2. tryb detekcji "INDYWIDUALNY": działa jako czujnik płomienia LUB czujnik ruchu PIR. Alarm zostaje wyzwolony, gdy jeden z nich wykryje zagrożenie.

Dostępna jest również funkcja „wymuszonego wyjścia alarmu płomienia”. Oznacza ona to, że czujnik płomienia wyzwala alarm po nieprzerwanym wykrywaniu płomienia przez określony czas, nawet jeśli czujnik PIR nie wykrył zagrożenia (w trybie detekcji „AND”).

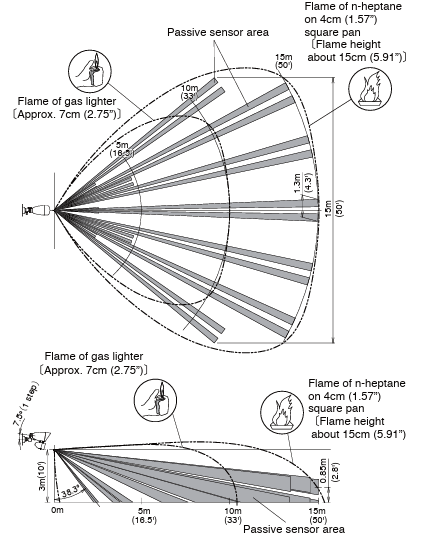

Zasięg działania

Specyfikacja techniczna:


• rodzaj czujnika: pasywny czujnik podczerwieni + czujnik płomienia
• właściwości czujnika płomienia:

- system detekcji: promieniowanie ultrafioletowe (długość fali detekcji 185–260 nm)
- zasięg detekcji:
         - 15 m: 15 cm płomień na 4 cm2 z przodu
  - 10 m: 7 cm płomień zapalniczki z przodu
- kąt obszaru detekcji: ok. 120° stożkowo
- ustawienia detekcji:
         - timer - 4 ustawienia (1 sek., 3 sek., 6 sek., 15 sek.)
         - czułość detekcji (wys. 100%, dł. 50%) - można ją ustawić tylko w trybie indywidualnym, wys. (100%) jest ustawiona na tryb „AND”
- dioda LED alarmu (czerwona): wewnątrz przedniej szyby
         - świeci w przypadku alarmu (czas detekcji + opóźnienie wyłączenia, ok. 2 sek.)
         - miga (3 min) i świeci (47 min) w pamięci

• właściwości czujnika ruchu PIR:

- system detekcji: pasywna podczerwień
- zasięg detekcji: szeroki kąt 15m, max.
- regulacja kąta obszaru detekcji: 4 stopnie (100%, 80%, 50%, 20%)
- dioda LED alarmu (czerwona): wewnątrz przedniej soczewki:
         - świeci w przypadku alarmu (jednorazowo, ok. 2 sek.),
         - miga (3 min) i świeci (47 min) w pamięci - pamięć niedostępna w trybie "AND"

• wyjście alarmowe nr 1:

- działanie styków:
    [Tryb "AND"]
        - gdy czujnik płomienia wykryje ponownie płomień w ciągu ustawionego czasu „AND” (czas detekcji po 2 detekcji + opóźnienie wyłączenia ok. 2 sek.)

lub
         - gdy czujnik płomienia wykryje przez „czas trwania płomienia” (czas detekcji po 30/60 sek. + opóźnienie wyłączenia ok. 2 sek.)

    [Tryb "INDYWIDUALNY"]
         - gdy czujnik płomienia wykryje płomień (czas detekcji + opóźnienie wyłączenia ok. 2 sek.)

- przekaźnik bezpotencjałowy (półprzewodnikowy) NO/NC z możliwością wyboru
- obciążalność styku: 30V AC/DC max. 0,25A (obciążenie rezystancyjne)

• wyjście alarmowe nr 2:

- działanie styków:
    [Tryb "AND"]
         - gdy zarówno czujnik płomienia, jak i czujnik pasywny wykryją ogień w ciągu ustawionego czasu „AND” (czas detekcji min. 2 sek.)

    [Tryb "INDYWIDUALNY"]
- gdy zadziała czujnik pasywny (jednorazowo, ok. 2 sek.)

- przekaźnik bezpotencjałowy (półprzewodnikowy) NO/NC z możliwością wyboru
- obciążalność styku: 30V AC/DC max. 0,25A (obciążenie rezystancyjne)

• pamięć alarmu: reset po miganiu (3 min) i zapaleniu (47 min) – obsługa płomienia i pasywnej diody LED osobno; brak wskazania, gdy dioda alarmu LED jest wyłączona

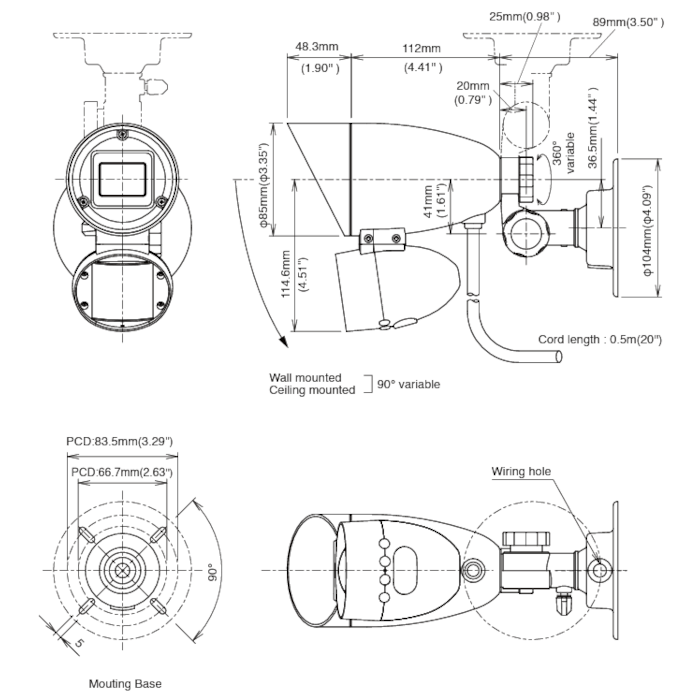

• montaż: na ścianie
• zastosowanie: do wewnątrz i do zewnątrz (IP43)
• temperatura pracy: -20°C ... +50°C
• kolor: czarny
• zasilanie: 10V...30V DC (bez polaryzacji)
• pobór prądu: max. 25 mA
• waga: ~550g

W zestawie:


• czujka Takex FP-5500E - 1 szt;
• instrukcja.
