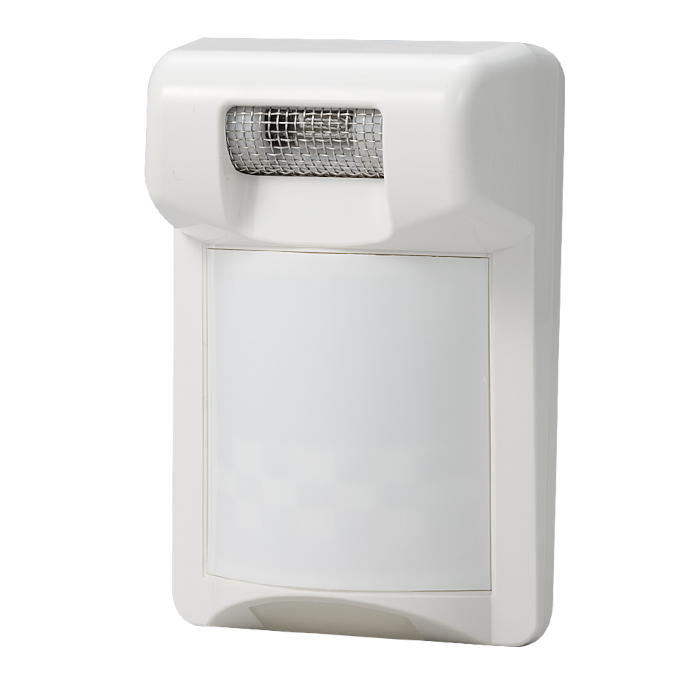

CZUJNIK PŁOMIENIA I CZUJKA RUCHU PIR Takex FP-2500E 10m

Czujnik płomienia i czujka ruchu PIR Takex FP-2500E służy do wykrywania intruza, którego ciało emituje promieniowanie podczerwone, a także do wykrywania płomieni.

Posiada 2 tryby pracy:

1. tryb detekcji "AND": czujnik płomienia i PIR działają jednocześnie, a alarm zostaje wyzwolony, gdy oba wykryją zagrożenie w wybranym czasie;
2. tryb detekcji "INDYWIDUALNY": działa jako czujnik płomienia LUB czujnik ruchu PIR. Alarm zostaje wyzwolony, gdy jeden z nich wykryje zagrożenie.

Dostępna jest również funkcja „wymuszonego wyjścia alarmu płomienia”. Oznacza ona to, że czujnik płomienia wyzwala alarm po nieprzerwanym wykrywaniu płomienia przez określony czas, nawet jeśli czujnik PIR nie wykrył zagrożenia (w trybie detekcji „AND”).

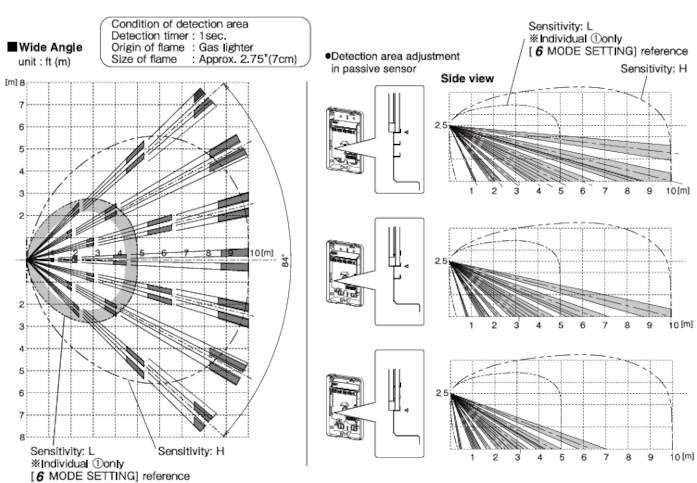

Zasięg działania

Specyfikacja techniczna:


• rodzaj czujnika: pasywny czujnik podczerwieni + czujnik płomienia
• właściwości czujnika płomienia:

- system detekcji: promieniowanie ultrafioletowe (długość fali detekcji 185–260 nm)
- zasięg detekcji: 10 m, 7 cm płomień zapalniczki z przodu
- kąt obszaru detekcji: ok. 120° stożkowo
- ustawienia detekcji:
         - timer (1 sek., 3 sek.)
         - czułość detekcji (wys. 100%, dł. 50%) - można ją ustawić tylko w trybie indywidualnym, wys. (100%) jest ustawiona na tryb „AND”
- dioda LED alarmu (czerwona): element czujnika płomienia:
         - świeci w przypadku alarmu (czas detekcji + opóźnienie wyłączenia, ok. 2 sek.)
         - miga (3 min) i świeci (47 min) w pamięci

• właściwości czujnika ruchu PIR:

- system detekcji: pasywna podczerwień
- zasięg detekcji: szeroki kąt 10 m, max. 29 par
- regulacja kąta obszaru detekcji: 3 stopnie
- dioda LED alarmu (czerwona): część czujnika pasywnego:
         - świeci w przypadku alarmu (jednorazowo, ok. 2 sek.),
         - miga (3 min) i świeci (47 min) w pamięci - włącza się w przypadku awarii

• wyjścia alarmowe:

Tryb „INDYWIDUALNY”:

1) Wyjście czujnika płomienia (z zacisku ALARM1)
         - przekaźnik bezpotencjałowy (półprzewodnikowy) NO/NC z możliwością wyboru
         - działanie styku: czas detekcji + opóźnienie wyłączenia (ok. 2 sek.)
         - obciążalność styku: 30V AC/DC max. 0,25A (obciążenie rezystancyjne)
2) Pasywne wyjście czujnika (z zacisku ALARM2):
         - przekaźnik bezpotencjałowy (półprzewodnikowy) NO/NC z możliwością wyboru
         - działanie styku: jednorazowe (ok. 2 sek.)
         - obciążalność styku: 30V AC/DC max. 0,25A (obciążenie rezystancyjne)

Tryb „AND”:

1) Wyjście czujnika wymuszonego płomienia (z zacisku ALARM1)
  - gdy czujnik płomienia wykryje płomień dwukrotnie w wybranym czasie AND (czas detekcji + opóźnienie wyłączenia ok. 2 sek.)

lub
  - gdy czujnik płomienia nadal wykrywa płomień przez czas trwania płomienia 15 lub 30 sek. (czas detekcji po 15/30 sek + opóźnienie wyłączenia ok. 2 sek.)

Przekaźnik bezpotencjałowy (półprzewodnikowy) NO/NC z możliwością wyboru
Obciążalność styku: 30V AC/DC max. 0,25A (obciążenie rezystancyjne)

2) Wyjście sygnału detekcji AND (z zacisku ALARM2)
  - gdy zarówno czujnik pasywny, jak i czujnik płomienia wykryją płomień w wybranym czasie AND (czas detekcji min. 2 sek.)

Przekaźnik bezpotencjałowy (półprzewodnikowy) NO/NC z możliwością wyboru
Obciążalność styku: 30V AC/DC max. 0,25A (obciążenie rezystancyjne)

• wyjście antysabotażowe

- przekaźnik styku bezpotencjałowego NC (aktywowany po zdjęciu przedniej pokrywy)
- obciążalność styku: 30V AC/DC max. 0,1A (obciążenie rezystancyjne)

• pamięć alarmu: reset po miganiu (3 min) i zapaleniu (47 min) – obsługa płomienia i pasywnej diody LED osobno
• montaż: na ścianie, ale także na suficie (wymagany dodatkowy uchwyt, brak w zestawie)
• temperatura pracy: -15°C ... +55°C
• kolor: biały
• zasilanie: 10V...30V DC (bez polaryzacji)
• pobór prądu: max. 20 mA
• waga: ~120g

W zestawie:


• czujka Takex FP-2500E - 1 szt;
• instrukcja.
