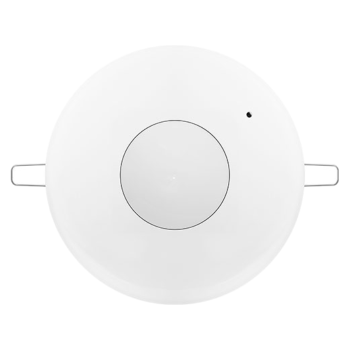

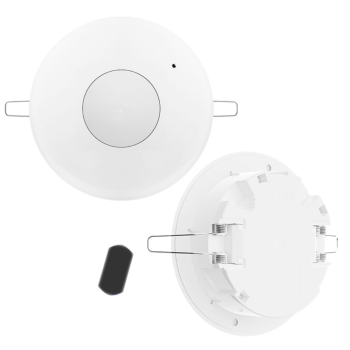

Bezprzewodowa, dualna czujka ruchu PIR+MW Satel APMC-200 R (Ceiling Motion Detector Plus R) do systemu ABAX 2

• po wykryciu ruchu w chronionym obszarze przez oba czujniki w odstępie czasu krótszym niż 5 sekund (alarm ten może zostać zgłoszony tylko w trybie aktywnym)
• po wykryciu uszkodzenia układu detekcji ruchu
• po otwarciu styku sabotażowego (alarm sabotażowy)
• po wykryciu przemieszczenia czujki (alarm sabotażowy).

Bezprzewodowa komunikacja

• detekcja ruchu przy pomocy pasywnego czujnika podczerwieni (PIR) i czujnika mikrofalowego (MW)

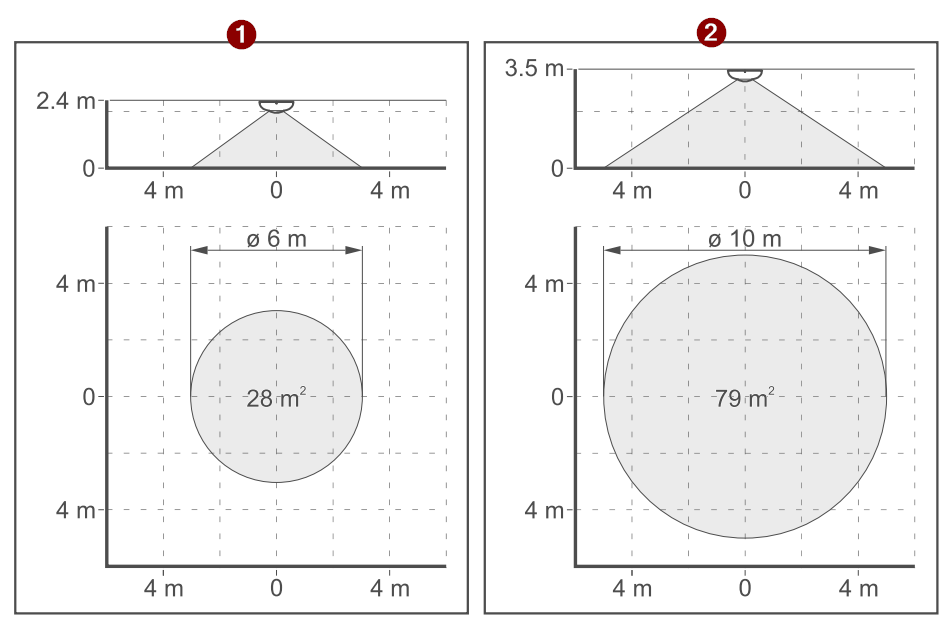

• maksymalny obszar detekcji:
  • ø 6 m [28 m²] - montaż na wysokości 2,4 m (1)
  • ø 10 m [79 m²] - montaż na wysokości 3,5 m (2)

• współpraca z systemem bezprzewodowym ABAX 2: kontrolerami ACU-220 i ACU-280 oraz  retransmiterem ARU-200
• regulowana czułość detekcji obu czujników
• dwukierunkowa komunikacja radiowa szyfrowana AES
• praca w paśmie 868 MHz
• cyfrowy algorytm detekcji ruchu dla obu czujników
• dywersyfikacja kanałów transmisji – 4 kanały umożliwiające automatyczny wybór tego, który pozwoli na transmisję bez interferencji z innymi sygnałami
• zasięg komunikacji radiowej (w terenie otwartym): do 1800 m (ACU-220), do 1500 m (ACU-280)
• stabilna komunikacja nawet w rozbudowanych instalacjach

Tryby pracy

1. Aktywny – informacja o alarmie sabotażowym i alarmie po wykryciu ruchu wysyłana jest natychmiast. Czujnik mikrofalowy jest włączany po wykryciu ruchu przez czujnik podczerwieni.
2. Pasywny – tylko informacja o alarmie sabotażowym wysyłana jest natychmiast. Czujnik mikrofalowy jest wyłączony tzn. nie może zostać wywołany alarm po wykryciu ruchu. Podczas okresowej komunikacji wysyłana jest informacja, czy czujnik podczerwieni wykrywa ruch. Tryb ten wydłuża czas pracy baterii.

Wbudowany czujnik temperatury

• pomiar temperatury w zakresie: od -10°C do +55°C
• dokładność pomiaru temperatury: ±1°C
• cyfrowa kompensacja temperatury
• możliwość monitorowania temperatury w chronionym pomieszczeniu

Sygnalizacja LED i zabezpieczenia

• wskaźnik LED sygnalizujący: komunikację okresową (krótki błysk), alarm (świecą przez 2 sekundy)
• ochrona sabotażowa przed otwarciem obudowy i przed oderwaniem od podłoża
• zgodność z normą EN 50131 Grade 2

Programowanie i montaż

• zdalne programowanie ustawień
• zdalna aktualizacja oprogramowania
• zasilanie baterią CR123A 3V
• kontrola stanu baterii (napięcie <2,75 V)
• opcja ECO umożliwiająca wydłużenie czasu pracy na baterii
• montaż w suficie podwieszanym

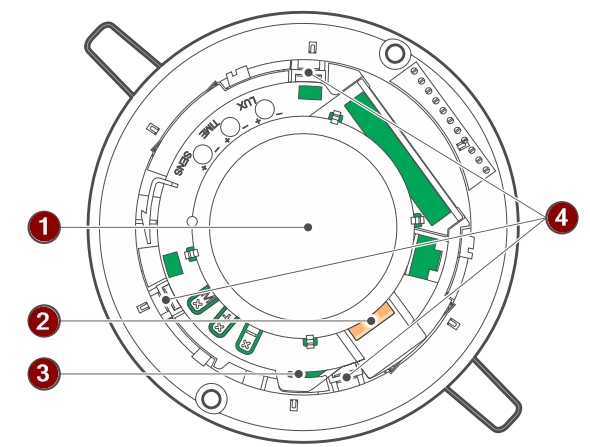

1. Soczewka
2. Czujnik mikrofalowy (włączany jest, gdy czujka czuwa lub uruchomiony jest tryb testowy, po wykryciu ruchu przez czujnik podczerwieni)
3. Styk sabotażowy reagujący na otwarcie obudowy
4. Zaczepy mocujące modułu elektroniki od podstawy

Specyfikacja techniczna:

• maksymalny obszar detekcji: ø 6 m [28 m²] (montaż na wysokości 2,4 m), ø 10 m [79 m²] (montaż na wysokości 3,5 m)
• pasmo częstotliwości pracy: 868,0 ÷ 868,6 MHz
• częstotliwość mikrofali: 24,125 GHz
• wykrywalna prędkość ruchu: 0.3...3 m/s
• zasięg komunikacji radiowej (w terenie otwartym): do 1800 m (ACU-220), do 1500 m (ACU-280)
• czas rozruchu: 40 s
• pomiar temperatur w zakresie: -10°C...+55°C
• dokładność pomiaru temperatury: ±1°C
• stopień zabezpieczenia wg EN 50131-2-2: Grade 2
• klasa środowiskowa wg EN50130-5: II
• spełniane normy: EN50131-1, EN50130-4, EN50130-5
• temperatura pracy: -10°C...+55°C
• maksymalna wilgotność: 93% (±3%)
• zalecana wysokość montażu: 2,4…3,5 m
• zasilanie: bateria CR123A 3V (w zestawie)
• napięcie zgłoszenia słabej baterii: 2,75V
• oczekiwany czas pracy baterii: do 2 lat
• pobór prądu: 86 µA (w stanie gotowości)

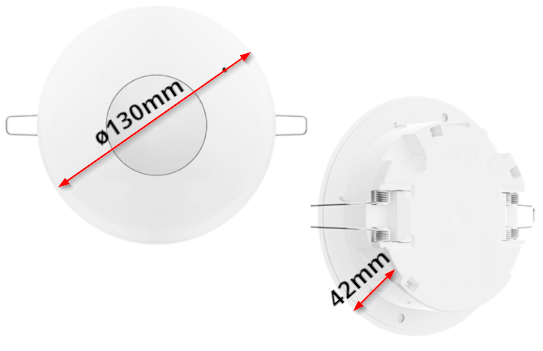

• wymiary: ø 130 x 42 mm
• waga: 120 g

• czujka Satel APMC-200 R (Ceiling Motion Detector Plus R) - 1 szt;
• bateria CR123A 3V - 1 szt;
• instrukcja skrócona.
