1-FAZOWY LICZNIK ZUŻYCIA ENERGII ORNO OR-WE-523 80A MID RS485 DIN

Nowość

1-FAZOWY LICZNIK ZUŻYCIA ENERGII ORNO OR-WE-523 80A MID RS485 DIN

Dostępność: Dostępność - 1-2 dni

Czas wysyłki: 24 godziny

Koszt wysyłki: od 12,99 zł

Numer katalogowy: 18188

Kod EAN: 5908254826146

Stan produktu: Nowy

Gwarancja: 5 lat

Cena brutto: 144,39 zł

Cena netto: 117,39 zł

Cena katalogowa: 215,50 zł

Oszczędzasz: 71,11 zł

Najniższa cena z 30 dni to 144,39 zł

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Zapytaj o produkt Poleć znajomemu Specyfikacja PDF

Opis produktu
Do pobrania (1)

1-fazowy licznik zużycia energii ORNO OR-WE-523 z dodatkowym podlicznikiem, służy do monitorowania zużycia energii elektrycznej w układzie jednofazowym (w jednostkach metrycznych - kWh). Licznik współpracuje z RS485, protokół - tryb Modbus-RTU.
Zamontujesz go na szynie DIN (szer. 2 moduły).

Na czym polega jego działanie?

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w fazie pokazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+3).

Czytelny wyświetlacz LCD

Wskazuje:

data,
czas,
całkowita energia czynna,
energia czynna pobrana,
energia czynna oddana,
całkowita energia bierna,
energia bierna pobrana,
energia bierna oddana,
napięcie,
prąd,
częstotliwość,
moc czynna chwilowa,
moc bierna chwilowa,
moc pozorna,
współczynnik mocy,
czas przewijania,
konfiguracja liczydła,
wyjście S0,
numer seryjny licznika,
485-ID,
transmisja danych w bodach

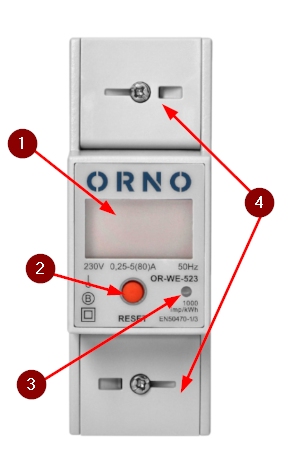

Legenda:

Ekran ciekłokrystaliczny
Przycisk do sprawdzania danych
Wskaźnik impulsów
Maskownica przyłączy

Schemat podłączenia:

Legenda:

Napięcie wejściowe
Napięcie wyjściowe
Zacisk neutralny wejściowy
Zacisk neutralny wyjściowy

Specyfikacja techniczna:

wyświetlacz: LCD 5+3 = 99999,999 kWh
klasa dokładności: B
stała licznika imp/kWh: 1000
ustawienie stałej licznika: 1/10/100/1000
wyjście impulsowe S0: tak
protokół RS485, Modbus-RTU: tak
podtrzymanie pamięcią: EEPROM
moc czynna i bierna
moc pobrana i oddana
stopień ochrony: IP51
montaż na szynie DIN TH-35 (szer. 2 moduły)
pobór własny licznika: <8VA <0.4Wh
prąd rozruchowy (Ist): 0,001A
prąd min. (Imin): 0,25A
prąd bazowy (Ib): 5A
prąd max. (Imax): 80A
zgodność: MID 2014/32/EU
norma: EN50470-1:2006, EN50470-3:2006
materiał: ABS
max. przekrój przewodów przyłączeniowych: 35 mm²
temperatura pracy: -40°C ...+70°C
wilgotność max. : ≤95%
napięcie znamionowe: ~230V/50Hz

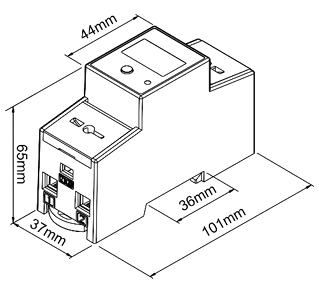

wymiary: 65 x 101 x 37 mm

Oznaczenia:

0,001A - Prąd rozruchowy - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje,

0,25A - Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą,

5A - Prąd bazowy - wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru,

80A - Prąd maksymalny - taki, jakim możemy stale obciążać licznik energii elektrycznej.

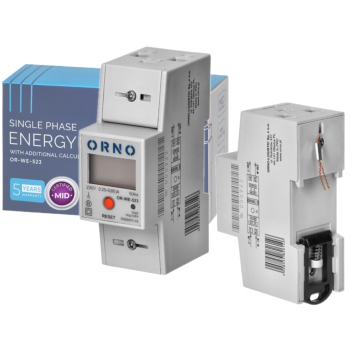

W zestawie:

1-fazowy licznik energii Orno OR-WE-523 – 1 szt;
instrukcja.

Informacja o bezpieczeństwie

zobacz szczegóły

Dane kontaktowe producenta:

ORNO-LOGISTIC Sp. z o.o., Rolników 437, 44-141 Gliwice, Polska, e-mail: techniczny@orno.pl, telefon: +48 32 43 43 110
