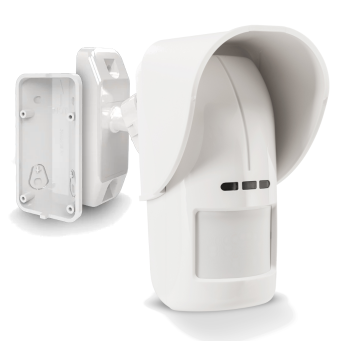

ZEWNĘTRZNA CZUJKA PIR+MW+AM SATEL OPAL PLUS 20kg + UCHWYT ŚCIENNY BRAKCET C + DASZEK OCHRONNY HOOD C

Zewnętrzna dualna czujka ruchu Satel OPAL Plus wyposażona została w technologie PIR i MW oraz w funkcję antymaskingu realizowaną przez tor mikrofalowy. Technologia dualna w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych (deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza).

Czujka charakteryzuje się kątem detekcji wynoszącym aż 100 stopni i zasięgiem przekraczającym 15 metrów. Chroniony jest także obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Dodatkowo oprogramowanie czujek z serii OPAL zostało opracowane tak, by przemieszczanie się małych zwierząt domowych (do 20 kg) nie wywoływało fałszywych alarmów.

Urządzenie posiada dodatkowo czujnik zmierzchu sterujący wyjściem OC, który umożliwia zastosowanie jej również w systemach alarmowych z automatyką domową - bez konieczności instalowania dodatkowych czujek zmierzchu. Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik znajdujący się w rozdzielni elektrycznej lub na sterownik automatyki domowej.

Czujka może także współpracować z systemem KNX poprzez centralę alarmową z serii INTEGRA, co pozwala na proste i wygodne sterowanie np. roletami, oświetleniem zewnętrznym budynku, bramą garażową czy wjazdową, a moment zadziałania można dobrać dzięki precyzyjnej regulacji czułości. Dużym ułatwieniem dla instalatora jest funkcja zdalnej zmiany czułości wszystkich torów detekcji oraz czujnika zmierzchu przy pomocy pilota OPT-1 (brak w zestawie), co eliminuje konieczność wielokrotnego otwierania obudowy czujki w celu zmiany ustawień.

Urządzenie cechuje bryzgoszczelna (IP54) oraz wytrzymała mechanicznie obudowa. Aby dodatkowo zabezpieczyć ją przed opadami atmosferycznymi i zanieczyszczeniami, możliwy jest montaż na obudowie daszka ochronnego HOOD C (w zestawie). Doskonale nadaje się do zastosowania zarówno na zewnątrz chronionego budynku, jak i we wnętrzach, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach).

Konstrukcja czujki OPAL umożliwia montowanie jej bezpośrednio na płaskiej powierzchni. Jeśli czujka ma być odchylona w pionie lub w poziomie, należy zastosować specjalne uchwyty z zestawu BRACKET C (szarego): kątowy lub kulowy (w zestawie).

Cechy produktu:

• 2 tory detekcji: PIR i mikrofalowy
• zasięg detekcji: 8x15 m
• wbudowany czujnik zmierzchu umożliwiający zastosowanie czujki w systemach automatyki
• konfiguracja czułości torów detekcji przy pomocy przycisków na PCB
• wbudowany odbiornik sygnału pilota na podczerwień OPT-1
• zdalna konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1 bez konieczności otwierania obudowy czujki
• bryzgoszczelna obudowa poliwęglanowa z klasą szczelności IP54
• ochrona sabotażowa przed otwarciem i oderwaniem
• cyfrowa kompensacja temperatury zapewniająca poprawną pracę czujki w zakresie temp. od -40°C do +55°C
• możliwość pracy w niekorzystnych warunkach atmosferycznych (deszcz, śnieg, mgła, silny wiatr)
• wysoka odporność na fałszywe alarmy dzięki zastosowaniu algorytmu autoadaptacji
• ochrona obszaru pod czujką
• opcja niewykrywania małych zwierząt (do 20 kg)
• niski pobór prądu
• możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem dedykowanych uchwytów z zestawu BRACKET C: uchwyt kątowy (kąt stały 45°) lub uchwyt kulowy (zakres do 60° w pionie i do 90° w poziomie).

Zasięg detekcji:

Specyfikacja techniczna:

• częstotliwość mikrofali: 24 GHz
• wykrywalna prędkość ruchu: 0,3...3 m/s
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 40 s
• wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• wyjścia sabotażowe (NC): 100 mA / 30V DC
• rezystancja zestyku przekaźnika:
  • wyjście alarmowe: 34 Ω
  • wyjście antymaskingu: 34 Ω
• zalecana wysokość montażu: 2,4 m
• stopień ochrony: IP54
• stopień zabezpieczenia: Grade 2
• spełniane normy: EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
• klasa środowiskowa wg EN50130-5: IIIa
• temperatura pracy: -40°C ...+55°C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 12 mA (stan gotowości), 20 mA (max.)
• wymiary: 65 x 138 x 58 mm
• waga (bez uchwytu): 174 g

Daszek Satel HOOD C (kolor biały) przeznaczony jest do czujek zewnętrznych: AOD-200, AOD-210 i wszystkich modeli z serii OPAL. Chroni czujkę przed opadami atmosferycznymi (deszcz, śnieg) oraz przed zanieczyszczeniami (np. kurz). Jest to szczególnie przydatne w czujkach serii OPAL, gdyż znacząco zmniejsza ryzyko zakłócania pracy antymaskingu. HOOD C wykonany jest z wysokiej jakości poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną. Wygodny i szybki montaż na obudowie czujki (2 zatrzaski) nie wymaga użycia narzędzi.

Cechy produktu:

• ochrona czujki przed opadami atmosferycznymi, zanieczyszczeniami itp.
• ​montaż na zatrzaski, bez użycia narzędzi
• ​wysokiej jakości materiał gwarantujący długą żywotność
• zastosowanie: AOD-210, AOD-200, OPAL, OPAL Plus, OPAL Pro

Komplet uchwytów ściennych Satel BRACKET C przeznaczony jest do montażu czujek zewnętrznych z serii OPAL, OPAL Plus, OPAL Pro, AOD-200 i AOD-210.
Uchwyt kulowy zapewnia możliwość regulacji kąta nachylenia czujki w 2 płaszczyznach: do 60° w pionie i do 90° w poziomie. Ułatwia to znalezienie jej optymalnego położenia względem chronionego obszaru. Jeśli zaś obiekt wymaga ustawienia czujki na stałe pod kątem 45° względem ściany, można zastosować uchwyt kątowy. Każdy z uchwytów posiada także zabezpieczenie sabotażowe reagujące na próbę oderwania urządzenia od ściany.

Bracket C można także rozbudować o elementy uchwytu dystansowego Bracket E:

• BRACKET E-1 – Korpus
• BRACKET E-2B – Wkładka do mocowania czujek zewnętrznych serii OPAL i modelu AOD-210
• BRACKET E-3 – Dystans (wysokość 30 mm)
• BRACKET E-6 – Czujnik sabotażowy (1 przełącznik NO/NC, długość przewodów 500 mm.

Uchwyt kątowy:

• montaż na płaskiej powierzchni (prostokątny słupek, ściana, wewnętrzny narożnik dwóch ścian)
• kąt odchylenia podstawy czujki od płaszczyzny montażu uchwytu: 45°
• element sabotażowy ulegający wyłamaniu przy próbie oderwania uchwytu od ściany

Uchwyt kulowy:

• montaż na płaskiej powierzchni (prostokątny słupek, ściana)
• zakres regulacji kąta odchylenia podstawy czujki od płaszczyzny montażu uchwytu w poziomie: do 90° (+/- 45°)
• zakres regulacji kąta odchylenia podstawy czujki od płaszczyzny montażu uchwytu w pionie: do 60° (+/- 30°)
• styk sabotażowy reagujący na oderwanie uchwytu od ściany, wyposażony w 3 przewody umożliwiające podłączenie go do obwodu typu NC lub NO

W zestawie:

• czujka Satel OPAL PLUS - 1 szt;
• daszek ochronny Satel HOOD C - 1 szt;
• komplet uchwytów ściennych (kulowy i kątowy) Satel BRACKET C - 1 szt;
• instrukcja.
