ZEWNĘTRZNA CZUJKA PIR+MW SATEL OPAL PRO 20 kg ANTYMASKING GRADE 3

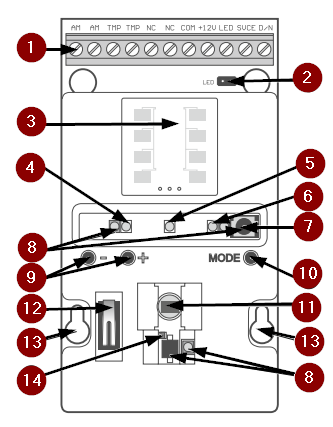

Moduł elektroniki

1. zaciski:
   • AM - wyjście antymaskingu (przekaźnik NC)
   • TMP - wyjście sabotażowe (NC)
   • NC - wyjście alarmowe (przekaźnik NC)
   • COM - masa
   • +12V - wejście zasilania
   • LED - włączanie / wyłączanie diod LED
   • SVCE - włączanie / wyłączanie trybu programowania
   • D/N - wyjście czujnika zmierzchu (wyjście typu OC)
     2. kołki umożliwiające włączenie / wyłączenie diod LED
     3. czujnik mikrofalowy
     4. zielona dioda LED
     5. czerwona dioda LED
     6. żółta dioda LED
     7. odbiornik podczerwieni umożliwiający konfigurowanie czujki przy pomocy pilota OPT-1 (brak w zestawie)
     8. diody układu antymaskingu
     9. przyciski wykorzystywane podczas regulacji czułości czujników
     10. przycisk MODE służący do konfigurowania czujki
     11. czujnik PIR (podwójny pyroelement)
     12. styk sabotażowy reagujący na otwarcie obudowy
     13. otwory na wkręty mocujące
     14. czujnik zmierzchu (natężenie światła <200 lm)

Skuteczna detekcja ruchu

• dualna detekcja ruchu: sensor PIR oraz tor mikrofalowy (MW)
• kąt widzenia 100°
• zasięg detekcji do 15 m
• ochrona strefy podejścia (creep zone) bezpośrednio pod czujką
• cyfrowy algorytm analizy sygnału zwiększający skuteczność wykrywania intruza
• 3 diody LED do sygnalizacji pracy czujki
• zdalne włączanie / wyłączanie diod LED
• konfiguracja czułości torów detekcji przy pomocy przycisków na PCB
• możliwość zastosowania w systemach automatyki budynkowej dzięki wbudowanemu czujnikowi zmierzchu

Odporność na fałszywe alarmy

• zaawansowana analiza sygnału PIR i MW
• odporność na ruch małych zwierząt domowych o wadze do 20kg
• wysoka odporność na zakłócenia środowiskowe
• cyfrowa kompensacja temperatury
• stabilna praca przy zmiennych warunkach oświetlenia i temperatury
• ograniczenie alarmów powodowanych przez ruch roślinności lub opady
• odporność na fałszywe alarmy wywołane przez poruszające się, ale nie zmieniające swojego położenia obiekty (np. gałęzie)

Zaawansowane funkcje automatyki - KNX

• możliwość realizacji złożonych scenariuszy (m.in. z uwzględnieniem pracy oświetlenia, rolet, bramy wjazdowej)
• dostępność zaawansowanych mechanizmów umożliwiających oszczędność energii

Diody LED do sygnalizacji

• rozruch – wszystkie migają na przemian przez około 40 sekund;
• wykrycie ruchu przez czujnik mikrofalowy – zielona dioda świeci przez 4 sekundy;
• wykrycie ruchu przez czujnik PIR – żółta dioda świeci przez 4 sekundy;
• alarm – czerwona dioda świeci przez 2 sekundy;
• awarię – wszystkie diody świecą przez cały czas trwania awarii.

Zabezpieczenia i funkcje ochronne

• funkcja aktywnego antymaskingu IR (umożliwia wykrycie próby m.in. zamalowania soczewki lakierem lub farbą, a także zakrycia jej materiałami o różnej grubości, kolorze czy fakturze)

• możliwość oddzielnego programowania / testowania czujników
• cyfrowy algorytm detekcji ruchu
• ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża (tamper)
• kontrola poprawności działania urządzenia
• wygodna, zdalna konfiguracja czułości wszystkich torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1 (brak w zestawie)
• zgodność z EN 50131-2-4 dla Grade 3 (dot. zastosowań wewnętrznych w obiektach infrastruktury krytycznej, norma dotycząca czujek zewnętrznych nie istnieje)
• zdalne włączanie / wyłączanie trybu konfigurowania
• konfiguracja czułości czujnika zmierzchu przy pomocy przycisków na PCB
• nadzór układu detekcji ruchu i napięcia zasilania

Montaż i konfiguracja

• montaż bezpośrednio na płaskiej powierzchni
• możliwość regulacji ustawienia czujki względem chronionej strefy - regulacji kąta nachylenia czy odsunięcie od ściany - wymagany uchwyt - kątowy (45°), kulowy (do 60° w pionie i do 90° w poziomie) lub dystansowy; modele Bracket C, Bracket E dostępne osobno)
• wygodna konfiguracja parametrów pracy
• dostępna w wersji kolorystycznej białej i szarej

Przystosowanie do pracy na zewnątrz

• przeznaczona do montażu zewnętrznego
• szczelna obudowa o klasie ochrony IP54
• odporność na deszcz, śnieg, mgłę i silny wiatr
• stabilna praca w wymagającym środowisku zewnętrznym
• możliwość dodatkowego zabezpieczenia za pomocą daszka ochronnego (HOOD C - brak w zestawie)
• solidna obudowa chroni elektronikę urządzenia przed m.in. deszczem, śniegiem, mgłą, czy wilgocią
• duża wytrzymałość mechaniczna i odporność na promieniowanie UV

• częstotliwość mikrofali: 24 GHz
• wykrywalna prędkość ruchu: 0,3...3 m/s
• czas sygnalizacji alarmu: 2 s
• czas rozruchu: 40 s
• wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• wyjścia antymaskingu (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24V DC
• wyjścia sabotażowe (NC): 100 mA / 30V DC
• wyjścia czujnika zmierzchu D/N (wyjście typu OC): 50 mA / 12V DC
• rezystancja zestyku przekaźnika:
  • wyjście alarmowe: 34 Ω
  • wyjście antymaskingu: 34 Ω
• zalecana wysokość montażu: 2,4 m
• stopień ochrony: IP54
• stopień zabezpieczenia: Grade 3
• spełniane normy: EN 50131-1, EN 50131-2-4, EN 50130-4, EN 50130-5
• klasa środowiskowa wg EN50130-5: IIIa
• temperatura pracy: -40°C ...+55°C
• max. wilgotność: 93% (±3%)
• napięcie zasilania: 12V DC (±15%)
• pobór prądu: 17 mA (stan gotowości), 30 mA (max.)
• wymiary: 65 x 138 x 58 mm
• waga (bez uchwytu): 178 g

• czujka Satel OPAL Pro - 1 szt;
• instrukcja.
