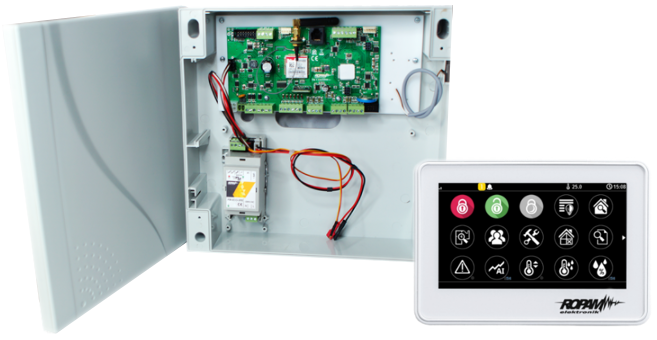

ZESTAW Z CENTRALĄ ALARMOWĄ ROPAM OptimaGSM-SET 8-32 WEJSC 4 STREFY 12V + MANIPULATOR TPR-4W

Zestaw z centralą alarmową OptimaGSM uzupełnioną o panel dotykowy, zasilacz, obudowę i antenę to świetne rozwiązanie integrujące system sygnalizacji włamania i automatykę budynkową z wykorzystaniem technologii SmartPLC.


----------------------------------------------------------------------



Centrala alarmowa Ropam OptimaGSM została zbudowana w oparciu o 32-bitowy procesor MIPS M4K z systemem operacyjnym czasu rzeczywistego (RTOS). Obsługuje 4 strefy z 2 typami czuwania (pełne, nocne). Dzięki wbudowanemu komunikatorowi GSM uzyskujemy zdalną kontrolę i sterowanie systemem. Centrala posiada 8 wejść przewodowych umożliwiających współpracę z dowolnymi czujkami alarmowymi typu NO/NC. Ważną funkcjonalność stanowi funkcja JAMMING - po wykryciu zagłuszenia modułu aktywuje jedno z wyjść i zapisuje zdarzenie w pamięci.
Kontrola systemu możliwa jest z poziomu smartfona z systemem Android (wersja 2.1 ~ 4.4). Aplikację RopamDroid można pobrać w Google Play w sklepie Ropam Elektronik.
Urządzenie przeznaczone jest do użytku w domach prywatnych i niewielkich firmach, a także do rozbudowy bardziej zaawansowanych, wyspecjalizowanych systemów.

Cechy produktu:


• procesor MIPS M4K z systemem operacyjnym czasu rzeczywistego (RTOS)
• wbudowany moduł GSM do realizacji powiadomień i zdalnego sterowania systemem
• obsługa 4 stref i do 32 użytkowników
• pamięć 10000 zdarzeń
• wbudowane złącze antenowe SMA
• 4 timery (możliwość wyboru trybu rocznego, miesięcznego, tygodniowego, dziennego i stałego)
• zdalne zarządzanie systemem (aplikacja RopamDroid na urządzenia mobilne z systemem Android)
• 8 wejść NO / NC; obsługuje klasyczne konfiguracje wejść: 2EOL/NC, 2EOL/NO, EOL, NC, NO
• 2 wyjścia wysokoprądowe (12V DC/1A) – sterowanie elementami o dużym poborze mocy (np. Wyzwalanie sygnalizatorów systemu alarmowego)
• 6 wyjść niskoprądowych (100 mA) – wyzwalanie przekaźników
• zapis do 8 numerów telefonów i 8 adresów e-mail
• funkcja jamming – po wykryciu zagłuszenia modułu aktywuje jedno z wyjść i zapisuje zdarzenie w pamięci
• ​elastyczna kontrola czuwania: panele dotykowe, SMS, wejście systemu, piloty radiowe, Aero ( RF-4 maksymalnie 42 piloty)
• zegar RTC i kalendarz z podtrzymaniem bateryjnym, obsługa serwera czasu NTP, aktualizacja czas zimowy/letni
• funkcja testu łączności: SMS, SMS STAN, CLIP, MMS, E-mail
• optyczna sygnalizacja pracy i zasięgu GSM
• funkcje ograniczenia kosztów i ilości transmisji
• obsługa kodów USSD (kontrola kart pre-paid)
• współpraca z urządzeniami bezprzewodowymi systemu Aero (obsługa do 16 urządzeń)
• technologia SmartPLC – wykorzystuje linie zasilania niskiego napięcia jako magistrale komunikacyjne – do celowania i kontroli automatyki budynku.
• współpraca z urządzeniami bezprzewodowymi systemu Aero (obsługa do 16 urządzeń)
• możliwość podłączenia 4 zewnętrznych paneli serii TPR-xxx.- współpraca z licznymi modułami rozszerzającymi funkcjonalność systemu alarmowego
• zasilanie 12V/DC z kontrolą napięcia DC (do zasilania wymagany nadzorowany, inteligentny, zasilacz systemowy:  PSR-ECO-5012-RS lub PSR-ECO-2012)

Funkcjonalności centrali OptimaGSM:

1) powiadomienia/sterowanie


• powiadomienie i sterowanie SMS – niezależne komunikaty dla zdarzeń w systemie
• MMS – transmisja ze zdjęciami z kamer IP (wymagany moduł AP-IP), wideodomofonów, a także wideo weryfikacja zdarzeń.
• VOICE/CLIP – niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (syntezer mowy VSR-1, VSR-2, podsłuch AMR-1)
• E-mail: niezależne wiadomości dla zdarzeń w systemie oraz obsługa serwera SMTP (bez SSL/TSL)
• monitoring GPRS – współpraca ze stacją/serwerem Monitoring Software Ropan lub ze stacją Kronos NET (sterownik RopamDirect); szyfrowana transmisja TCP/IP, 2 adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE
• możliwość sterowania z poziomu urządzenia mobilnego: aplikacja RopamDroid

2) funkcje automatyki budynkowej:


• SmartPLC (max. 8 modułów IOE-IQPLC/IO-IQPLC) wykorzystujących komunikacje po sieci energetycznej
• kontrola wyść (BO): SMS, DTMF, CLIP (KeyGSM), App/WebSerwer
• wejście analogowe AI 0-10V do kontorli parametrów fizycznych (np. Napięcie baterii, wilgotność, temperatura itp.)
• obsługa do 4 czujników temperatury TSR-1, TSR-1-HT, TSR-1-TEL, TSR-2, RHT-AERO (wymagany moduł APm-Aero)
• integracja audio z wideodomofonami (VAR-1U, VAR-1U-D4M), domofonami, interkomami

3) LogicProcessor:


• do 20 niezależnych warunków logicznych (bloki, If... Then... Else)
• zaawansowane funkcje logiczne, funkcje asymetryczne, liczniki, przekaźniki czasowe
• 20 przekaźników do realizacji funkcji czasowo-logicznych
• kreator logiki lub edytor skryptu (język skryptowy C), symulator: zadajnik i podgląd skryptu

Centrala OptimaGSM należy do central modułowych – można rozszerzyć jej funkcjonalność dzięki:


• moduł komunikacyjny TCP/IP - AP-IP
• syntezer mowy VSR-2 (przesyłanie 16 komunikatów głosowych VOICE);
• moduł audio AMR-1 (mikrofon; podsłuch obiektu);
• czujniki temperatury TSR-1, TSR-1-HT, TSR-1-TEL, TSR-2, RHT-AERO (wymagany moduł APm-Aero) (funkcja termostatu);
• moduł VAR-1U, VAR-1U-D4M – integracja systemu alarmowego z z systemem wideodomofonowym, tj. prowadzenie rozmów pomiędzy telefonem, a stacją bramową
• sterownik radiowy RF-4 – obsługa wyjść i sterowanie czuwaniem systemu
• ekspandery wejść EXP-I8/EXP-I8-RN-xxx
• ekspandery wyjść EXP-08R-RN-xxx

RopamDroid

Aplikację można pobrać w Google Play w sklepie Ropam Elektronik. Umożliwia kontrolę systemu z poziomu smartfona z systemem Android (wersja 2.1 ~ 4.4).




Specyfikacja techniczna:


• wejścia (BI): 8-40 przewodowe (możliwość rozbudowy poprzez ekspandery wejść (EXP-I8, EXP-I8-RN) oraz panele dotykowe TPR-xx (konfiguracja wejść: 2EOL/NC, 2EOL/NO, EOL, NC, NO)
• wyjścia (BO): 8-32 przewodowe (rozbudowa poprzez ekspandery wyjść)
• wyjścia: O1, O2 wyjścia 12VDC/1A (z zabezpieczeniem zwarciowym, przeciążeniowym, temperaturowym i kontrolą obciążenia)
• wyjścia: O3-O8 wyjścia tranzystorowe OC 100mA
• dodatkowe lokalne wyjście przekaźnikowe w każdym panelu dotykowym
• użytkownicy: 32 kody (1 główny +31), 8 numerów telefonów, 8 adresów E-mail
• obsługa do 4 paneli dotykowych (natynkowe TRP-1-O, TPR-2W-O, TPR-2B-O i podtynkowe TPR-1F-O)
• elastyczna kontrola czuwania: panele dotykowe, SMS, wejście systemu, piloty radiowe, Aero ( RF-4 maksymalnie 42 piloty)
• współpraca z bezprzewodowym systemem Aero: obsługa do 16 urządzeń Aero (maksymalna ilość wejść: BIx40+Aero lub BIx32+Aerox16),
• modem GSM: SIM900 (Quad-Bank, GPRS class 10, CSD)
• częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)
• typ transmisji danych: SMS, VOICE, MMS, GPRS
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms.
• wejścia binarne (programowane): NO, NC, EOL, 2EOL/NC, 2EOL/NO= hi-Z/~30Ω/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 (impedancja linii dla danego typu: brak naruszenia/naruszenie)
• wejścia czujników temperatury: T1-T4 (Data), GND, +VT (3,3V)- sygnalizacja awarii zasilania DC: 20W (1,5A)
• obciążalność wyjść sterowanych O1, O2 i zasilających AUX, KBD: In = 1,0A (ciągła, Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjść O1, O2, AUX, KBD: Ilim=1,0A ~ 1,7A; Tj, Tc=125 st. C (stan: ograniczenie pradu zwarciowego lub przeciążenie wyjścia)
• kontrola obciążenia dla wyjść O1, O2: 2KΩ max. impedancja linii
• obciążalność wyjść O3 – O8: 100 mA @ 30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• wejście analogowe (programowane): Uin= 0-10V/DC (max.), impedancja Z=30KΩ, rozdzielczość 10 mV, dokładność 1% całego zakresu
• komunikacja systemowa: EIA-485 (magistrala systemowa RopamNET), RS323TTL (połączenie z komputerem serwisowym; komunikacja, uaktualnienie)
• złącza: AWG: 24-12, rozłączne
• pobór prądu przez układy centrali (bez wyjść): 40 mA / 50 mA / 300 mA (min. / śr. / max.)
• napięcie zasilania: U=9~14V DC min/max. @ 1,5A min. (dla pracy jako centrala wymagane jest użycie zasilacza PSR-ECO-5012-RS)
• warunki pracy: klasa środowiskowa II, temp. -10st. C … + 55 st. C; RH: 20% … 90% bez kondensacji
• wymiary: 156 x 88 x 25 mm
• waga: 125 g (netto)

--------------------------------------------------------------------



Panel dotykowy (klawiatura dotykowa) Ropam TPR-4W posiada dotykowy ekran pojemnościowy o przekątnej 4.3”, który zapewnia łatwą obsługę urządzenia za pomocą ikon (obsługa podobna do tabletu czy smartfona). Przeznaczony jest do sterowania i kontroli systemu alarmowego, opartego o centrale Ropam OptimaGSM. Umożliwia realizację:


• funkcji alarmowych: załączenie czuwania, rozbrojenie danej strefy itp.
• funkcji automatyki: sterowanie oświetleniem, roletami, automatyką bramową itp.

Sam możesz zdecydować o rozmieszczeniu ikon na ekranie, co znacznie przyspiesza obsługę. Atutem jest też kieszeń na kartę MicroSD o pojemności do 8 Gb. Pozwala na zapis informacji o zdarzeniach w systemie, ale także pliku z planem budynku czy galerii 100 zdjęć. Posiada też 2 wejścia alarmowe (NO/NC), do których można podłączyć czujki.
Panel dotykowy posiada obudowę natynkową z zabezpieczeniem antysabotażowym. Przeznaczony jest do montażu w standardowej puszce instalacyjnej fi60. Świetnie sprawdzi się w mieszkaniach, domach, sklepach, pomieszczeniach biurowych i innych, niewielkich obiektach.

Cechy produktu:


• wyświetlacz: kolorowy, 4,3” TFT LCD, LED
• wysoka jasność i kontrast ekranu
• estetyczne i ekskluzywne wykonanie: zintegrowany szklany panel z wyświetlaczem w niskoprofilowej obudowie
• panel dotykowy „TouchPanel”, bez mechanicznych styków, pojemnościowy, obsługa gestów
• interaktywne graficzne menu z piktogramami (ikonami)
• 2 ekrany z możliwością dowolnego umieszczenia piktorgramów, wg. wymagań aplikacji lub użytkownika
• funkcja termostatu pokojowego (2 niezależne): kalendarz tygodniowy, 5 profili temperatury, 4 przedziały dzienne synchronizacja na wybranych panelach i aplikacji mobilnej (IP)
• funkcja losowego układu klawiatury numerycznej
• tekstowe podpowiedzi dla danych funkcji
• wizualizacja i sterowanie automatyką domową
• pasek dodatkowych informacji o stanie systemu
• sygnalizacja akustyczna
• wygaszacz ekranu z funkcją kalendarza, zegara i aktualnej temperatury
• 2 wejścia alarmowe
• funkcja rejestratora temperatury LoggerTemp: zapis historii temperatury na karcie SD (txt) i/lub podgląd histogramu w trybie wygaszacza ekranu
• magistrala EIA-485 do komunikacji z centralami, protokół RopamNET
• lokalny port USB micro do aktualizacji oprogramowania
• zabezpieczenie antysabotażowe obudowy
• kolor: biały
• wymiary: 122 x 88 x 17 mm (WxHxD) (bez złącz)

Najważniejsze funkcje:


• funkcja termostatu pokojowego – w oparciu o ustalone harmonogramy czasowo-temperaturowe urządzenie steruje klimatyzacją i ogrzewaniem obiektu. Dzięki temu możemy utrzymać optymalną temperaturę pomieszczeń, a także zaoszczędzić energię







• rejestrator temperatury LoggerTemp – pomiar temperatury zapisywany jest na karcie SD (plik .txt) jest też możliwość podglądu historycznego w trybie wygaszacza ekranu;
• cyfrowa ramka zdjęciowa – na karcie MicroSD można zapisać do 100 zdjęć, które będą wyświetlane w trybie wygaszacza ekranu.

Obsługa panelu dotykowego Ropam


• programowanie urządzenia oraz zmiana interfejsu użytkownika jest możliwa z poziomu komputera (połączenie za pomocą kabla Micro USB lub interfejsu RS232) - aplikacja OptimaGSM Manager;
• aktualizacja oprogramowania - program TRP_4 Update;
• kontrola systemu z poziomu smartfona z systemem Android (wersja 2.1 ~ 4.4) - aplikacja RopamDroid do pobrania w Google Play w sklepie Ropam Elektronik.



--------------------------------------------------------------------------------------------------------





Inteligentny, buforowy zasilacz Ropam współpracuje z systemami OptimaGSM, BasicGSM 2 i MultiGSM 2 (wiązka). Zasilacz przeznaczony jest do montażu w obudowie modułowej DIN 2M oraz dedykowanych obudowach z indeksem "D" np. 0-R4D.

Cechy produktu:

1. Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:

• wysoka sprawność energetyczna 90% w pełnym zakresie pracy
• podwyższona separacja galwaniczna PRI/SEC: 3,5kV
• zasilacz bezprzerwowego napięcia DC
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP
• obudowa modułowa DIN 2M

2. Funkcje i parametry obwodu ładowarki akumulatora:

• ładowanie akumulatora dwufazowe I/U: stało-prądowe i stało-napięciowe
• auto-kompensacji napięcia ładowania, +/- 3,3 [mV/°C/ogniwo] względem temperatury 25 °C
• elektroniczne zabezpieczenia z auto-powrotem: OCP, SCP, UVP i odwrotną polaryzacją (RPP)
• dynamiczny test i diagnostyka akumulatora
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM) 1.2Ah do 7Ah

3. Status pracy zasilacza (nadzór) i komunikacja systemowa:

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień, zasilacz typ A
• wyjścia techniczne: stan AC, stan akumulatora oraz pozostałe awarie
• nadzór i komunikacja z systemami: OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka)
• optyczna sygnalizacja stanu pracy zasilacza

Specyfikacja techniczna:


• sygnalizacja awarii zasilania AC: wyjście techniczne ACok
• sygnalizacja awarii niskiego napięcia DC: Uout min +1V (+/- 5%)
• parametr auto-kompensacji napięcia ładowania względem temperatury otoczenia: -3 mV/°C/ogniwo (+/- 20%) powyżej temp. projektowej 20°C ; +3 mV/°C/ogniwo (+/- 20%) poniżej temp. projektowej 20°C
• sprawność energetyczna: 88% - 91%
• zabezpieczenia wyjścia +BAT-: podnapięciowe UVP (Ubat <10,3V +/- 5%); przeciwzwarciowe SCP; odwrotna polaryzacja akumulatora (RPP)
• napięcie odcięcia rozładowanego akumulatora Uout min.: Uout <10V bez obciążenia; Uout <10,4V @Iout 1,5A
• obciążalność wyjścia +V, GND: In=1,5A (ciągła); Ipeak=2A (chwilowe)
• zabezpieczenie przeciwzwarciowe przetwornicy impulsowej: Ilim=1,8A (+/- 5%); stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia
• zabezpieczenie przeciwzwarciowe, termiczne wyjścia +BAT-: PTC 1,85A
• obciążalność wyjść: FBAT (100 mA @30VDC max.; brak zabezpieczenia przeciwzwarciowego); ACok (5 mA @12VDC)
• typ wyjść FAC, FBAT: OC (Open Collector; otwarty kolektor)
• napięcie i prąd zasilania: Uin=195~265V AC, 50Hz, Irms=0.25A max.
• prąd rozruchowy zasilacza: 11A @2ms – bez obciążenia
• napięcie wyjściowe zasilacza: Uout=13.8VDC + 0.5V/-1V gdy brak AKU; Un=13.8VDC (@20°C, Iout=0A); Uout=9.5~14.3V gdy AKU podłączony
• napięcie tętnienia napięcia DC: 100 mV p-p max.
• moc wyjściowa zasilacza (wydajność prądowa): 20W (1,5A max.)
• moc całkowita zasilacza: 25W
• pobór energii bez obciążenia z sieci ~230V (Iout=0, Ibat=0): 0,39W (S=3,5VA)
• pobór prądu przez układy zasilacza DC (bez wyjść): 10 mA @12V
• akumulator współpracujący: 12V, 2.1 Ah – 7 Ah (VRL/SLA)
• prąd ładowania akumulatora: Ibat=0,7A @12VDC; Ibat=0,4A @13,4VDC
• warunki pracy: klasa II, - 10°C ... +55°C; RH: 20% ... 90% bez kondensacji
• waga: 130g (netto)
• obudowa: DIN 2M, ABS (UL94-VO)
• wymiary: 36,3 x 90,2 x 57,5 mm



---------------------------------------------------------------------------------------------------------------





Antena GSM Ropam, kątowa 90°, dookólna przeznaczona jest do użytku wewnętrznego. Montaż możliwy jest w złączu SMA i na obudowach systemowych.

Specyfikacja techniczna:


• częstotliwość: dual-band, 900/1800 MHz, dookólna
• złącze SMAm,  kątowa 90°
• zysk: 2,15 dBi
• VSWR <2.0
• impedancja: 50 Ω
• polaryzacja: pionowa, dookólna
• kolor: czarny
• wymiary: ø 10 x 48 mm
• temp. pracy: -30°C ... +85°C



--------------------------------------------------------------------



Obudowa plastikowa Ropam posiada mikroprzełącznik antysabotażowy, sygnalizujący otwarcie obudowy. Jest kompatybilna z:


• zasilaczem: PSR-ECO-2012 (szyna DIN TH35)
• centralami: BasicGSM 2, MultiGSM 2 (+ VAR-1U/VAR-1U-D4M), OptimaGSM (+EXP-I8 +AP-IP + VAR-1U/VAR-1U-D4M).

Specyfikacja techniczna:


• estetyczna, kompaktowa i natynkowa obudowa z plastiku
• miejsce dla akumulatora: 7Ah/12V V(SLA)
• tamper ROPAM - mikroprzełącznik antysabotażowy,
• tamper – otwarcie obudowy,
• materiał: ABS, kolor jasnoszary
• zamykanie: skręcana x4 od czoła obudowy + maskownice,
• płyta montażowa z pleksi, montaż PCB za pomocą wkrętów (łatwa modyfikacja, inna konfiguracja)
• montaż anteny GSM, WIFI wewnątrz obudowy,
• wymiary 264 x 253 x 85 mm

W zestawie:


• centrala alarmowa Ropam OptimaGSM - 1 szt;
• zasilacz buforowy Ropam PSR-ECO-2012 - 1 szt;
• antena GSM Ropam AT-GSM-MINI90 - 1 szt;
• obudowa plastikowa Ropam O-R3P - 1 szt;
• akcesoria montażowe (kołki, rezystory);
• przewodowy, dotykowy manipulator Ropam TPR-4W (kolor obudowy  - biały) - 1 szt;
• skrócona instrukcja (pełna wersja do pobrania ze strony producenta).

* W skład nie wchodzi akumulator 12V 7 / 7,2Ah - dostępny osobno.
