Wideodomofon 10" Virone MIDU VDP-75/B Czytnik RFID do Domu Sterowanie Bramą i Furtką + dodatkowy monitor

Zestaw wideodomofonowy przeznaczony do użytku w domach jednorodzinnych, umożliwia sterowanie furtką oraz bramą, które odbywa się bezpośrednio z monitora.

Kamera w panelu zewnętrznym oferuje szeroki kąt widzenia 100° (w poziomie) i 65° (w pionie). Ponadto, urządzenie wyposażono w czytnik RFID Unique 125kHz obsługujący do 500 użytkowników.  .

Monitory wyposażono w 10-calowe kolorowe ekrany LCD o rozdzielczości 1024 × 600 px z dotykowym panelem przycisków sterujących. Użytkownik może wybrać jedną z 8 melodii dzwonka oraz regulować poziom głośności.
System wykorzystuje połączenie 4-żyłowe. Zestaw można dodatkowo rozbudować o 2 monitory, 1 kasetę zewnętrzną i 2 kamery CCTV.


✨ Monitor:

• kolorowy ekran 10" LCD o rozdzielczości 1024 × 600 px
• głośnomówiący – system wolne ręce
• 8 melodii dzwonka do wyboru
• regulacja głośności oraz możliwość wyciszenia dzwonka
• sterowanie elektrozaczepem i bramą
• regulacja parametrów monitora oraz głośności (w tym tryb wyciszenia)
• interkom (wymagany kolejny monitor, brak w zestawie)
• funkcja ramki cyfrowej i  automatycznej sekretarki

• czytnik kart SD (brak w zestawie)

• montaż natynkowy
• prosta i wygodna obsługa

Legenda:

1. Wskaźnik zasilania
2. Wskaźnik wyciszenia
3. Monitoring (podgląd)
4. Zapisz zdjęcie
5. Otwórz furtkę (wyjście LOCK 1 i LOCK 2 w panelu zew. oraz LOCK 1 w monitorze)
6. Otwórz bramę (wyjście LOCK 2 w monitorze)
7. Rozmowa
8. Mikrofon
9. Wejście na kartę microSD (brak w zestawie)
10. Menu
11. Przycisk +
12. Przycisk -
13. Uchwyt monitora
14. Złącza przyłączeniowe

 Darmową aplikację TUYA SMART można pobrać ze sklepu Google Play (Android) i App Store (iOS).

✨ Panel zewnętrzny

• kamera o rozdzielczości 2Mpx - wyraźny podgląd osób przy wejściu
• szeroki kąt widzenia: 100° (w poziomie) oraz 65° (w pionie)
• wbudowany promiennik podczerwieni (6 diod IR) - praca również po zmroku
• czytnik RFID Unique 125 kHz z obsługą do 500 użytkowników
• obudowa z solidnego aluminium
• montaż natynkowy ułatwiający instalację

Legenda:

1. Daszek ochronny
2. Czujnik zmierzchu
3. Mikrofon
4. Obiektyw kamery
5. Czytnik RFID Unique 125kHz
6. Miejsce na nazwisko
7. Głośnik
8. Przycisk wywołania
9. Przełącznik trybu pracy
10. Złącza przyłączeniowe

Tryby pracy panelu:
1. Przełącznik 1 na pozycji OFF, przełącznik 2 na pozycji ON – czas otwarcia: 5 sekund.
2. Przełącznik 1 i 2 na pozycji OFF – czas otwarcia: 1 sekunda.
3.Przełącznik 1 i 2 na pozycji ON – wejście w tryb programowania.



✨ Przykładowy schemat połączeń:

Legenda:

1. Panel zewnętrzny
2. Monitor nr 1
3. Zasilacz do monitora nr 1
4. Kamera CCTV (brak w zestawie)
5. Zasilacz do kamery CCTV (brak w zestawie)
6. Automat sterowania bramą (12VDC, max. 1A, brak w zestawie)
7. Monitor nr 2
8. Zasilacz do monitora nr 2
9. Elektrozaczep (12VDC, max. 350.mA, brak w zestawie; elektrozaczep, który pobiera do 350mA podłącza się do zacisku LOCK1 w kasecie zewnętrznej lub zacisku LOCK1 w monitorze. Jeśli elektrozaczep pobiera więcej niż 350mA należy zastosować dodatkowy zasilacz i podłączyć go do zacisków przekaźnika LOCK2 w kasecie zewnętrznej).
10. Przycisk wyjścia (brak w zestawie)

Oznaczenia:

2C - 2 żyły
4C - 4 żyły

Ważne informacje:

1. Połączenie z ryglem (elektrozaczepem) powinno być przeprowadzone przewodem 2x 1mm². Z zestawem współpracuje dowolny model o napięciu zasilania 12V DC i poborze prądu max. 350mA. Całkowita długość instalacji nie może przekroczyć 100 metrów. Absolutnie nie zalecamy stosowania przewodów typu skrętka komputerowa.
2. Typ przewodu i jego podłączenie przedstawiono w instrukcji obsługi dołączonej do zestawu. Prawidłowe działanie urządzenia w dużej mierze zależy od rodzaju zastosowanego przewodu. Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m – zalecany przewód XzTKMXpw 3x 2x 0,5mm
• od 30m do 100m – zalecany przewód XzTKMXpw 3x 2x 0,8mm

3. Tylko w przypadku podłączenia elektozaczepu do panelu zewnętrznego możliwe jest użycie przycisku wyjścia lub kart/breloków zbliżeniowych do odblokowania.



✨ Specyfikacja techniczna:

• typ urządzenia: jednorodzinny
• sposób instalacji: 4-żyłowy
• system komunikacji: przewodowy (monitor - panel zewnętrzny i podłączone urządzenia), bezprzewodowy (monitor - router WiFi)
• częstotliwość sieci bezprzewodowej: 2.400-2.483,5MHz (802.11b/g/n)
• max. moc nadawania: <100mW EIRP
• zgodność z systemem operacyjnym: Android (v6.0 lub nowszy); iOS (11.0 lub nowszy)
• zużycie energii w trybie czuwania przy podłączeniu do sieci: 3,6W

• możliwość rozbudowy do max. 3 monitorów, 2 paneli zewnętrznych i 2 kamer w systemie

Monitor

• wielkość ekranu: 10"
• rozdzielczość: 1024 × 600
• standard: PAL / NTSC
• ilość melodii: 8
• regulacja głośności: tak (w tym tryb wyciszenia)
• czas rozmowy: 120 s
• czas monitoringu: 60 s
• kontrola dostępu – sterowanie elektrozaczepem: tak (12V DC max. 350 mA – zasilanie z monitora)
• kontrola dostępu – sterowanie bramą: tak (styk bezpotencjałowy)
• temperatura pracy: -10°C ... +50°C
• montaż: natynkowy
• materiał: tworzywo sztuczne
• zasilanie: 12V DC / 2A (zasilacz w zestawie)
• pobór prądu: 3W (czuwanie), 9W (praca)
• wymiary: 256 × 165 × 22 mm
• waga netto: 0,572 kg

Panel zewnętrzny:

• typ sensora: CMOS 1/3"
• rozdzielczość: 2MP, 1920x1080, 1080p
• kąt widzenia: 65° (pion) / 100° (poziom)
• doświetlanie nocne: diody IR
• ilość diod: 6
• zasięg widzenia nocnego: max. 2m
• kontrola dostępu – czytnik RFID: breloki/karty zbliżeniowe 119-128,6kHz (max. 500 użytkowników)
• stopień ochrony: IPX5
• temperatura pracy: −20°C ...+50°C
• montaż: natynkowy
• materiał: aluminium
• zasilanie: 12V DC z monitora
• pobór prądu: 4W (czuwanie), 10W (praca)
• wymiary: 62 × 149 × 41 mm
• waga netto: 0,27 kg

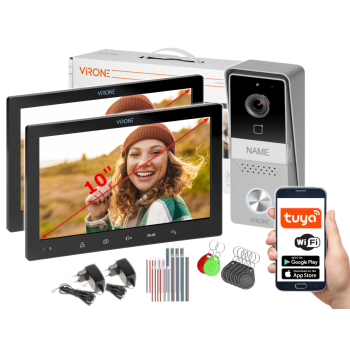

W zestawie:

• panel zewnętrzny Virone VDP-75KV- 1 szt;
• daszek natynkowy (do panelu) - 1 szt;
• pastylki zbliżeniowe - 7 szt. (5 użytkownika, 2 serwisowe);
• monitor LCD Virone VDP-75PMV/B - 2 szt;
• zasilacz sieciowy 12V/2A (do monitora) - 2 szt;
• uchwyt montażowy (do monitora) - 2 szt;
• akcesoria montażowe;
• instrukcja obsługi.

❗Zasilacze w zestawie są wtyczkowe. Jeśli istnieje potrzeba ich montażu w rozdzielni, zalecamy zasilacz zbiorczy, dedykowany na szynę DIN - model HDR-60-12 dostępny w naszej ofercie.


FAQ – najczęściej zadawane pytania:

1. Czy wideodomofon obsługuje otwieranie furtki i bramy?
- Tak, system umożliwia sterowanie zarówno elektrozaczepem, jak i automatyką bramy bezpośrednio z monitora.  Naciśnięcie przycisku otwierania bramy na monitorze powoduje otwarcie wyłącznie bramy – przycisk ten odpowiada za zacisk LOCK2 w monitorze.
Naciśnięcie przycisku otwierania rygla powoduje jednocześnie:

• podanie napięcia na zacisk LOCK1 w monitorze,
• podanie napięcia na zacisk LOCK1 w panelu zewnętrznym,
• przełączenie przekaźnika LOCK2 w panelu zewnętrznym.

2.  Czy do elektrozaczepu potrzebny jest dodatkowy zasilacz?
- Tak. .

3. Ile przewodów potrzeba do instalacji?
- System wykorzystuje instalację 4-żyłową.

4. Czy zestaw nadaje się do domu jednorodzinnego?
- Tak, jest to wideodomofon przeznaczony do instalacji jednorodzinnych.

5. Czy panel zewnętrzny jest odporny na warunki atmosferyczne?
- Panel posiada klasę szczelności IPX5, co oznacza, że jest odporny na strumień wody płynący z dowolnego kierunku o wydajności do 12,5 litra na minutę. Dla dodatkowego zabezpieczenia urządzenia zalecane jest używanie daszka natynkowego (w zestawie).

6. Czy wideodomofon działa poprawnie w nocy?
- Tak, panel zewnętrzny wyposażono w 6 diod IR do podświetlenia nocnego.

7. Czy można rozbudować zestaw?
- Tak. Do systemu można dodać 2 monitory, 1 panel zewnętrzny i 2 kamery CCTV.

8. Czy monitor posiada funkcję głośnomówiącą?
- Tak, urządzenie obsługuje tryb wolne ręce.

9. Czy można wyciszyć dzwonek?
- Tak, monitor posiada funkcję wyciszenia oraz regulację głośności.

10. Czy zestaw posiada czytnik RFID?
- Tak, panel zewnętrzny wyposażono w czytnik RFID w standardzie Unique 125kHz, umożliwiający otwieranie furtki/drzwi za pomocą breloka/karty RFID.

11. Czy panel zewnętrzny można zamontować podtynkowo?
Nie. Zarówno monitor, jak i panel zewnętrzny przeznaczone są do montażu natynkowego.

12. Czy zestaw obsługuje sterowanie bramą automatyczną?
    -Tak, sterowanie odbywa się poprzez styk bezpotencjałowy.

13. Czy urządzenie wymaga połączenia z internetem?
- Nie, jest to przewodowy system wideodomofonowy działający bez internetu. Dodatkowym plusem jest możliwość obsługi zdalnej za pomocą aplikacji mobilnej.
