ZESTAW WIDEODOMOFONOWY CYFROWY PROEL KDC3905V SREBRNY + 24x PC-612V-CZ + HDR-30-24 + 4x RV4/6EL

Zestaw wideodomofonowy (videoready) Proel oparty na KDC3905V i 24 unifonach PC-612V-CZ (video)

To idealne rozwiązanie do zastosowań w domach, firmach oraz budynkach wielorodzinnych. W skład zestawu wchodzi elegancki, srebrny panel zewnętrzny KDC3905V z wbudowaną kamerą, która dzięki swojej trwałej obudowie i estetycznemu wyglądowi doskonale sprawdzi się w każdych warunkach atmosferycznych. Wejście do lokalu możliwe jest za pomocą kodu (wbudowana klawiatura szyfrowa) lub breloków RFID (moduł czytnika zbliżeniowego), które pozwalają na szybkie i bezdotykowe otwieranie drzwi, zwiększając komfort użytkowania.

Zestaw uzupełniają 24 unifony słuchawkowe PC-612V-CZ, zapewniające wygodną komunikację z gośćmi oraz czysty dźwięk, a intuicyjna obsługa sprawia, że korzystanie z unifonów jest proste i wygodne. Umożliwiają podłączenie monitora typu MV512 (brak w zestawie).

Całość zasilana jest stabilnym zasilaczem HDR-30-24 montowanym na szynie DIN oraz rozdzielaczami wyjść wideo RV4/6 EL.

Zestaw ten stanowi doskonałe rozwiązanie dla osób poszukujących niezawodnego, estetycznego i wygodnego w obsłudze domofonu, który jednocześnie zapewni wysoki poziom bezpieczeństwa oraz nowoczesne funkcje ułatwiające codzienne użytkowanie.


❗ Uwaga ❗

Jest to zestaw wideodomofonowy (videoready), w którym kaseta zewnętrzna wyposażona jest w kamerę, a do unifonu można dokupić i domontować monitor.

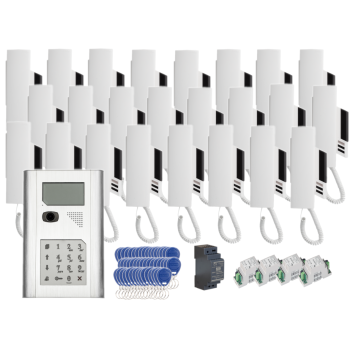

W zestawie:


• p​​​​​anel zewnętrzny Proel KDC3905V srebrny - 1 szt;
• unifon z funkcją video Proel PC-612V-CZ (biało-czarny) - 24 szt;
• zasilacz na szynę DIN Mean Well HDR-30-24 - 1 szt;
• brelok zbliżeniowy NB-G-ARX - 48 szt;
• rozdzielacz sygnału wideo Proel RV4/6 EL - 4 szt;
• instrukcja obsługi.



---

Panel zewnętrzny - klawiatura Proel KDC3905V to nowoczesne urządzenie, które łączy funkcjonalności klawiatur KDC1905M i KDC3100, zapewniając wygodę i prostotę instalacji dzięki wbudowanej centrali domofonowej.
Wyposażona jest w kamerę z oświetleniem obszaru przed nią, co znacząco podnosi funkcjonalność i bezpieczeństwo, oferując pełny zestaw funkcji wideodomofonu.

Jednym z atutów tej klawiatury jest podświetlana klawiatura z alfabetem Braille’a, co zapewnia zgodność z wymogami UE i dostępność dla osób niewidomych. Zintegrowany czytnik zbliżeniowy RFID pozwala na obsługę dużej liczby identyfikatorów – wbudowana pamięć umożliwia obsługę kilkuset, a - po rozszerzeniu za pomocą karty microSD (do 2 GB, brak w zestawie) - liczba ta wzrasta do kilku tysięcy. Umożliwia to elastyczne zarządzanie dostępem i przypisywanie funkcji do poszczególnych identyfikatorów.

Wyposażona w graficzny wyświetlacz LCD z podgrzewaniem, klawiatura KDC3905V zapewnia płynne działanie nawet w temperaturach do -30°C. Wyświetlacz ten może prezentować różne treści takie, jak lista lokatorów, kontakt do administracji lub instrukcje użytkowania. Dzięki niskoprofilowej obudowie (zaledwie 11 mm grubości) wykonanej z tłoczonego, barwionego aluminium, klawiatura zachowuje elegancki wygląd przy natynkowym montażu.

Dzięki kalibrowanemu modułowi RTCC (zegara czasu rzeczywistego), klawiatura oferuje funkcje czasowe takie, jak harmonogramy dostępu oraz rejestrację zdarzeń ze stemplem czasowym. Można także wyświetlać aktualny czas na ekranie LCD, co dodaje dodatkową warstwę użyteczności.

Dużym atutem klawiatury KDC3905V jest interfejs USB, który pozwala na łatwą aktualizację oprogramowania i konfigurację parametrów z poziomu komputera za pomocą dedykowanego oprogramowania PROEL. Klawiatura obsługuje wiele języków, w tym polski, angielski, węgierski i rosyjski, a na życzenie możliwe jest wgranie dodatkowych języków oraz alfabetów, np. cyrylicy.

Instalacja produktu jest niezwykle prosta, wymaga jedynie podłączenia 6 przewodów: 2 do linii aparatów, 2 do zasilania oraz 2 do rygla. Klawiatura obsługuje każdy rodzaj rygla oraz zwory elektromagnetyczne dostępne na rynku, co czyni ją bardzo uniwersalnym rozwiązaniem. Jest to wszechstronna klawiatura, która spełnia najwyższe standardy funkcjonalności, bezpieczeństwa i dostępności, sprawdzając się w różnorodnych systemach kontroli dostępu i domofonach.

Cechy produktu (KDC3905V):


• wyświetlacz graficzny z wbudowaną listą lokatorów
• podświetlana klawiatura z regulacją jasności
• wbudowana linia aparatów
• kamera wideo z oświetleniem obszaru przed nią
• sterowanie ryglem bezpośrednio z klawiatury
• obsługa rygli zwykłych, rewersyjnych oraz zwór elektromagnetycznych
• wbudowane wyjście sterujące np. do obsługi bram czy oświetlenia
• klawiatura tensometryczna
• obsługa identyfikatorów zbliżeniowych RFID
• obsługa kart pamięci microSD do 2GB (brak karty w zestawie)
• port USB do obsługi listy lokatorów i aktualizacji oprogramowania
• wodoodporna obudowa

Specyfikacja techniczna (KDC3905V):


• wyświetlacz: monochromatyczny, 128 x 64
• typ: cyfrowa
• obsługa karty pamięci microSD (do 2Gb, nie SDHC, brak w zestawie)
• praca w instalacjach 2-żyłowych
• kolor: srebrny
• temperatura pracy: -30°C ...+60°C
• napięcie zasilania: 14-24V DC
• prąd zasilania (bez rygla): 150 mA (do 0,5A poniżej 5°C)
• prąd zasilania max.: 1A
• max. prąd rygla: 0,5A
• max. obciążenie OC: 50 mA
• wymiary: 220 x 135 x 11 mm
• mocowanie: 150 x 108 mm
• waga: 0,65 kg



---

Unifon domofonowy Proel PC-612V-CZ to nowoczesne urządzenie stanowiące rozbudowę funkcji modelu PC-512. Przeznaczony jest do prowadzenia rozmowy z drugą osobą przez połączenie z kasetą domofonową. Posiada tryby pracy, dzięki którym można dostosować je maksymalnie do swoich potrzeb (np. wyciszyć dzwonek na noc, a ustawić głośniejszy w dzień). Unifon współpracuje także z kasetą celem zmiany kodu zamka szyfrowego. Działa z systemem PROEL.

Jest to wersja video - umożliwia podłączenie monitora typu MV512 (brak w zestawie) z ekranem 4,3" LCD, który jest montowany do obudowy unifonu, bez potrzeby wiercenia dodatkowych otworów montażowych.


Legenda:


1. Przycisk „specjalny” - do odblokowywania dostępu do programów chronionych. Do jego wciskania najlepiej użyć wykałaczki lub innego nie brudzącego i nie rysującego plastiku przedmiotu
2. Podgląd obrazu / dioda sygnalizująca stan pracy unifonu (przycisk dostępny TYLKO w wersji PC-612V - Z MONITOREM)
3. Otwieranie drzwi w trakcie rozmowy: pojedyncze naciśnięcie przycisku powoduje otwarcie zamka w drzwiach na określony w parametrach domofonu czas (standardowo 5 sek), długie naciskanie przycisku nie ma wpływu na wydłużenie czasu otwieranie drzwi.
4. Przycisk funkcyjny (WAŻNE!! o ile system domofonu posiada dodatkowe funkcje), np. otwieranie bramy, połączenie z ochroną itp.

Tryby pracy

Tryb DZIEŃ / NOC są zestawem zdefiniowanych nastaw unifonu, między którymi możemy się w łatwy sposób przełączać.


• „Dzień” to domyślny tryb pracy urządzenia. Możemy ustawić dla niego na przykład głośny dzwonek oraz włączyć potwierdzenie kodu zamka
• „Noc” włączamy samodzielnie i jest ograniczony czasowo - od momentu jego włączenia jest aktywny przez ustalony czas, po upływie którego unifon samoczynnie powraca do trybu „Dziennego” (domyślnie to ok. 8,5h). W trybie nocnym możemy ustawić np. ściszony lub wyłączony dzwonek oraz wyłączone potwierdzenie kodu zamka.

Specyfikacja techniczna (PC-612V-CZ):


• typ: cyfrowy, 2-żyłowy
• tryby pracy:
  • Tryb Dzień/Dzienny
  • Tryb Noc/Nocny
• płynna regulacja głośności (przycisk nr 4 - wyłącznie w trakcie dzwonienia)
• możliwość włączenia i wyłączenia dzwonka, dźwięku potwierdzenia użycia kodu lub sygnalizacji LED
• umożliwia sterowanie i podłączenie monitora - zalecany model to MV512 (brak w zestawie), który posiada kolorowy ekran LCD 4,3”, montowany jest do obudowy słuchawki
• funkcja zmiany kodu zamka szyfrowego - wymaga potwierdzenia (autoryzacji) przez osobę w mieszkaniu, która w odpowiednim momencie połączenia z lokalem, powinna 3-krotnie (dla systemów z MCD1803) lub 5-krotnie (dla systemów z KCD1905M) nacisnąć przycisk otwarcia drzwi (nr 3). Dokładna procedura opisana jest w instrukcji.
• obudowa: tworzywo ABS
• kolor: biały + czarne wykończenie
• wersja video - możliwość podłączenia monitora typu MV512 (brak w zestawie)
• wymiary obudowy: 105 x 185 x 21 mm (wys. x szer. x gł.)
• wymiary słuchawki: 185 x 52 x 18 mm (wys. x szer. x gł.)



---

Zasilacz na szynę DIN Mean Well HDR-30-24 z regulacją napięcia, przeznaczony jest do systemów automatyki przemysłowej, energetyki, zabezpieczeń przemysłowych a także systemów alarmowych, telewizji przemysłowej, domofonów i wideodomofonów.

Specyfikacja techniczna (HDR-30-24):


• wyjście zasilania: 1.5A/24V DC
• moc znamionowa: 36W
• zakres regulacji napięcia wyjściowego: 21,6V÷29V
• sprawność: 89%
• prąd zmienny wejściowy: 0.88A/115VAC, 0.48A/230VAC
• napięcie tętnienia: 150mVp-p
• zabezpieczenie przeciążeniowe OLP: 105 ~ 160%; ograniczenie prądu stałego, automatyczny powrót po usunięciu usterki
• zabezpieczenie nadnapięciowe OVP: 30 ~ 36V
• zabezpieczenie przeciwzwarciowe SCP
• montaż na szynę DIN
• II klasa izolacji, zgodność z LPS
• temperatura pracy: -30 st. C ...+70 st. C
• wilgotność pracy: 20 ~ 90% RH, bez kondensacji
• zasilanie: 85÷264V AC / 120÷370V DC
• wymiary: 35 x 90 x 54,5 mm
• wymiary montażowe: 2SU (35mm)



---

Rozdzielacz sygnału wideo Proel RV4/6 EL to rozdzielacz typu aktywnego, co oznacza, że oprócz rozdzielania sygnałów oferuje ich wzmacnianie, separację oraz poprawę jakości. Obsługuje on do 6 wyjść.

Cechy produktu (RV4/6 EL):


• dzięki rozłącznym podłączeniom przewodów, proces instalacji i ewentualnych napraw jest znacznie uproszczony
• z jednej strony obudowy -  przelotowe złącze magistrali sygnałowej "BUS-CONN", a złącze zasilające aparaty i monitory zostało odseparowane, co poprawia przejrzystość okablowania
• złącza śrubowe i uporządkowany układ: przewody UTP mogą być łatwo podłączane w standardowym i powtarzalnym układzie, co usprawnia montaż
• automatyczny bezpiecznik linii aparatów (LA): sygnał linii aparatów jest odseparowany, dzięki czemu zwarcie w jednym z aparatów nie wpływa na działanie całego systemu. Stan zwarcia jest sygnalizowany czerwonym diodą LED, co ułatwia diagnostykę
• dostosowany do montażu na standardowej szynie DIN 35mm

W zestawie:


• p​​​​​anel zewnętrzny Proel KDC3905V srebrny - 1 szt;
• unifon Proel PC-612V-CZ (biało-czarny) - 24 szt;
• zasilacz na szynę DIN Mean Well HDR-30-24 - 1 szt;
• brelok zbliżeniowy NB-G-ARX - 48 szt;
• rozdzielacz sygnału wideo Proel RV4/6 EL - 4 szt;
• instrukcja obsługi.
